这种带圆弧的剖面是怎么做的

c50686328c · 发表于 2026-3-12 15:03

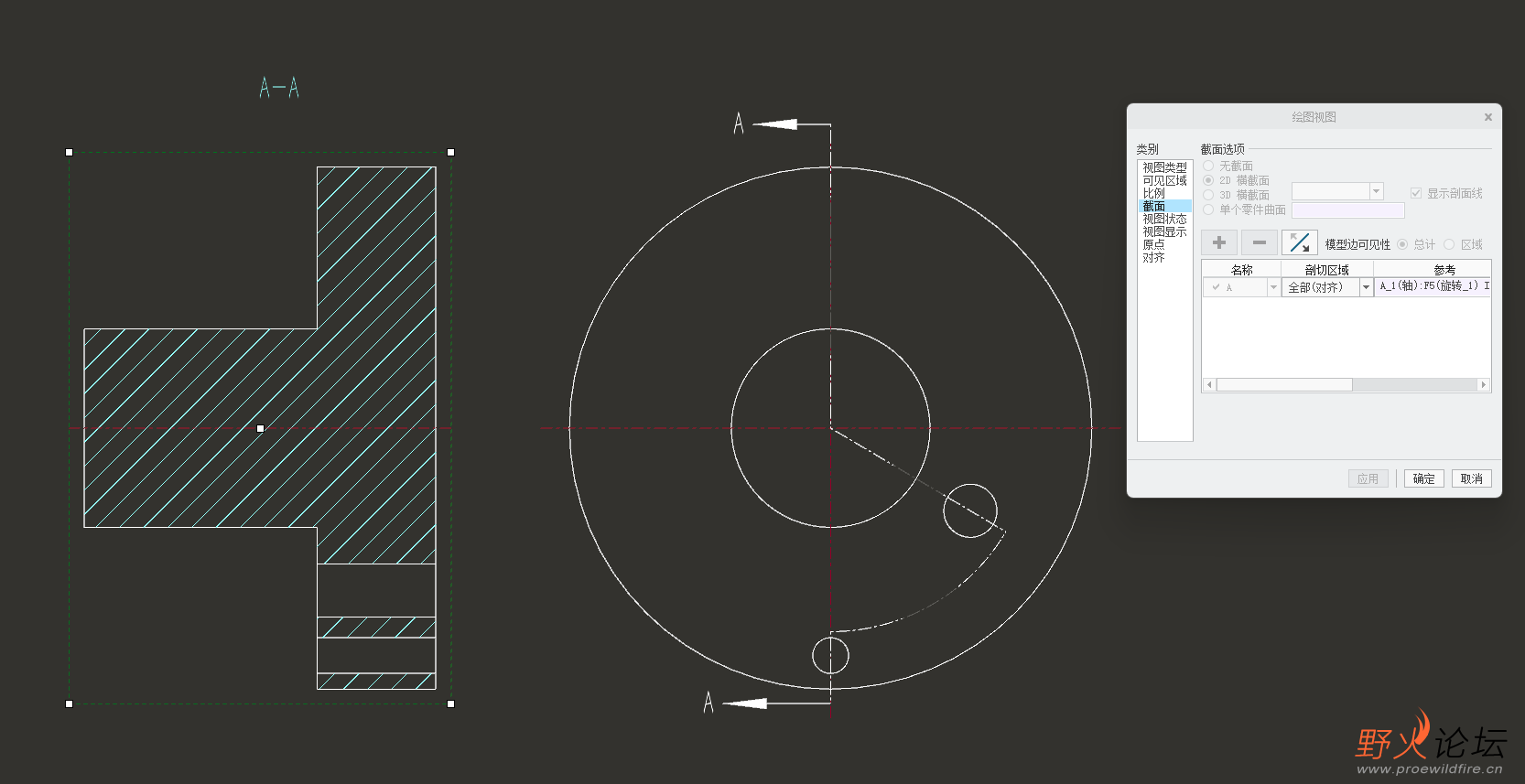

如图，好像画出来后剖面只有直面的剖面线，圆弧部份是没有剖面线的

vcnahtb · 发表于 2026-3-12 15:55

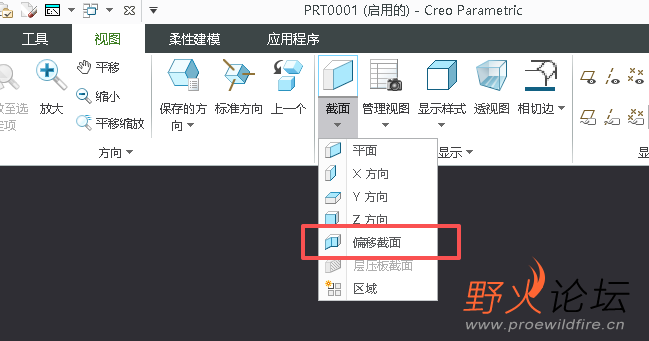

楼主可知有个工具叫偏移截面。

gxd168 · 发表于 2026-3-12 16:52

筋在旋转剖面图上是没有剖面线的。

航空母键 · 发表于 2026-3-12 17:23

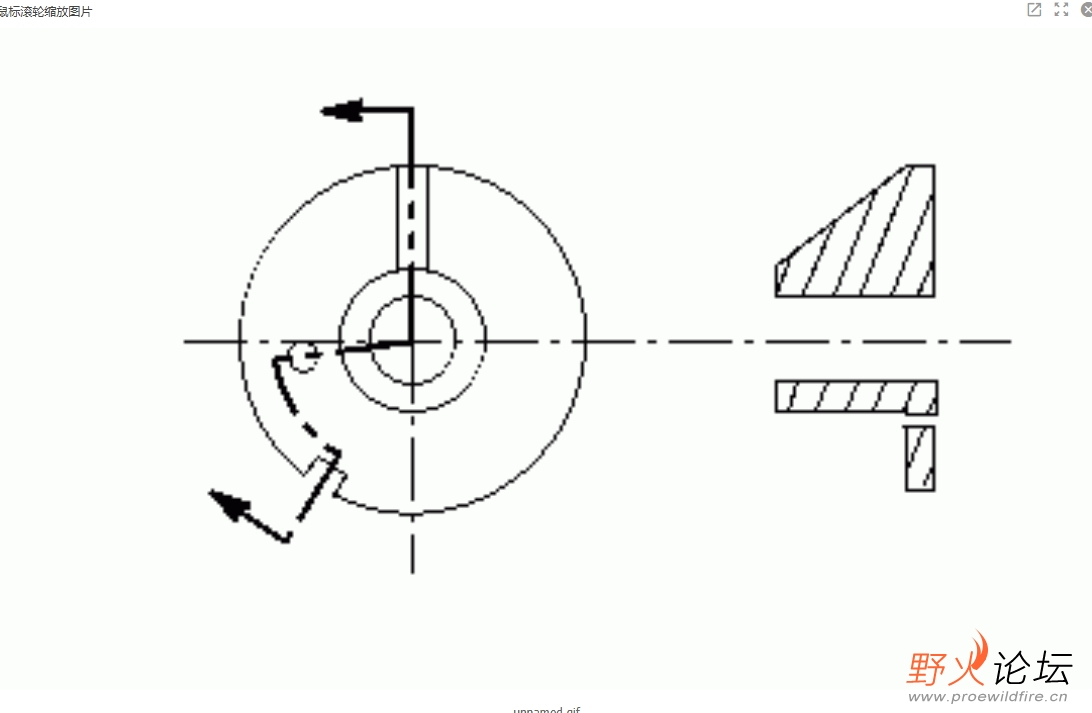

偏移，双侧，单一——绘制截面线

382715255 · 发表于 2026-3-12 17:50

楼上正解，偏移剖面。

dccdty · 发表于 2026-3-12 20:58

本帖最后由 dccdty 于 2026-3-12 21:06 编辑

应该可以

hyczhz · 发表于 2026-3-13 12:12

学习了

hahaha · 发表于 2026-3-13 13:48

3D里面画好截面线后，在工程图中，绘图视图-截面-2D横截面-名称-剖切区域选择全部-参考选择该截面上的中心轴线-确定

594719173 · 发表于 2026-3-13 14:38

hahaha 发表于 2026-3-13 13:48
3D里面画好截面线后，在工程图中，绘图视图-截面-2D横截面-名称-剖切区域选择全部-参考选择该截面上的中心 ...

请教下3D剖面选择偏移剖圆弧画起来失败了

594719173 · 发表于 2026-3-13 14:46

594719173 发表于 2026-3-13 14:38
请教下3D剖面选择偏移剖圆弧画起来失败了

可以了
