圆柱相交，这个怎么建模

5846571 · 发表于 2025-10-25 09:44

本帖最后由 5846571 于 2025-10-25 11:18 编辑

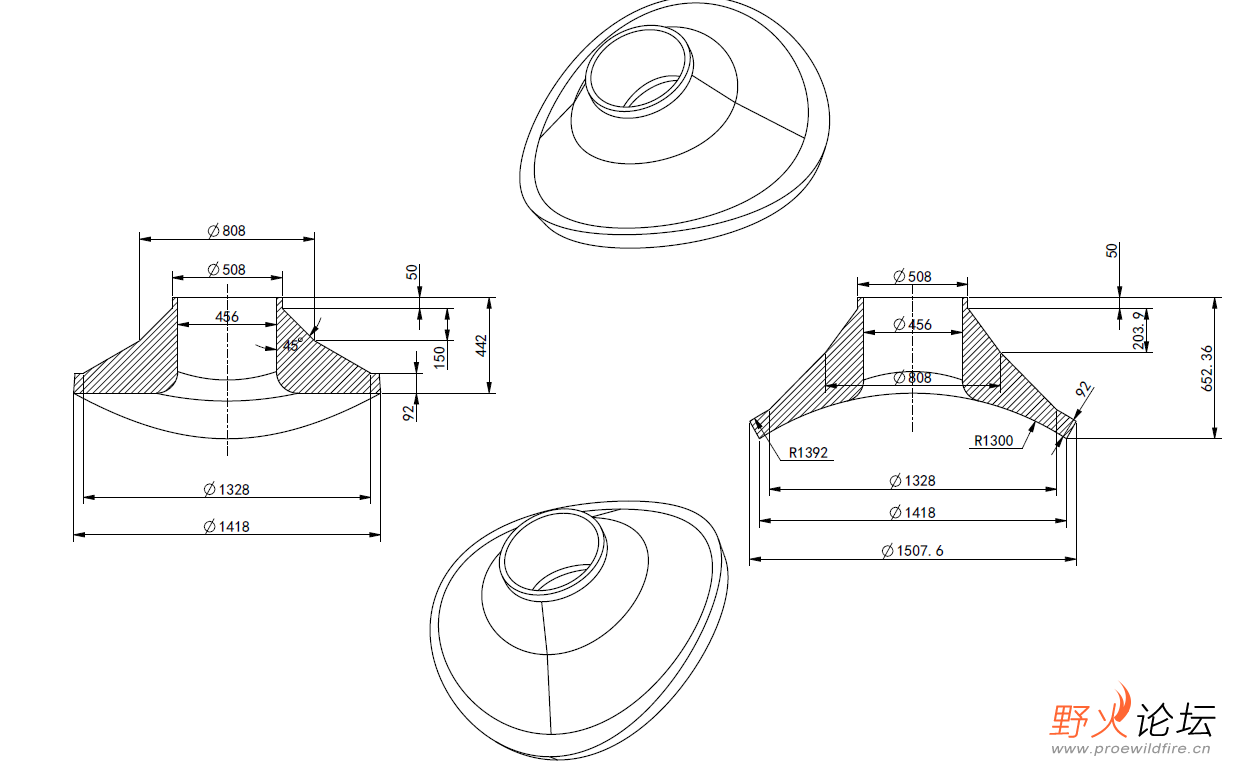

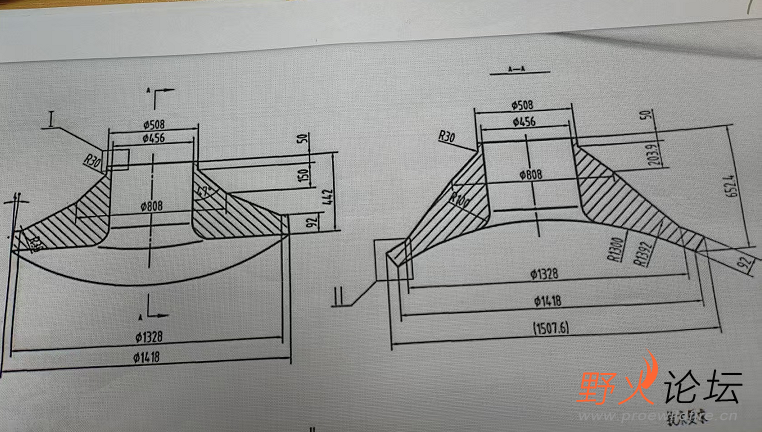

图纸要求

可变轨迹扫描，以相贯线两条和上面的圆柱线条

扫描形成的

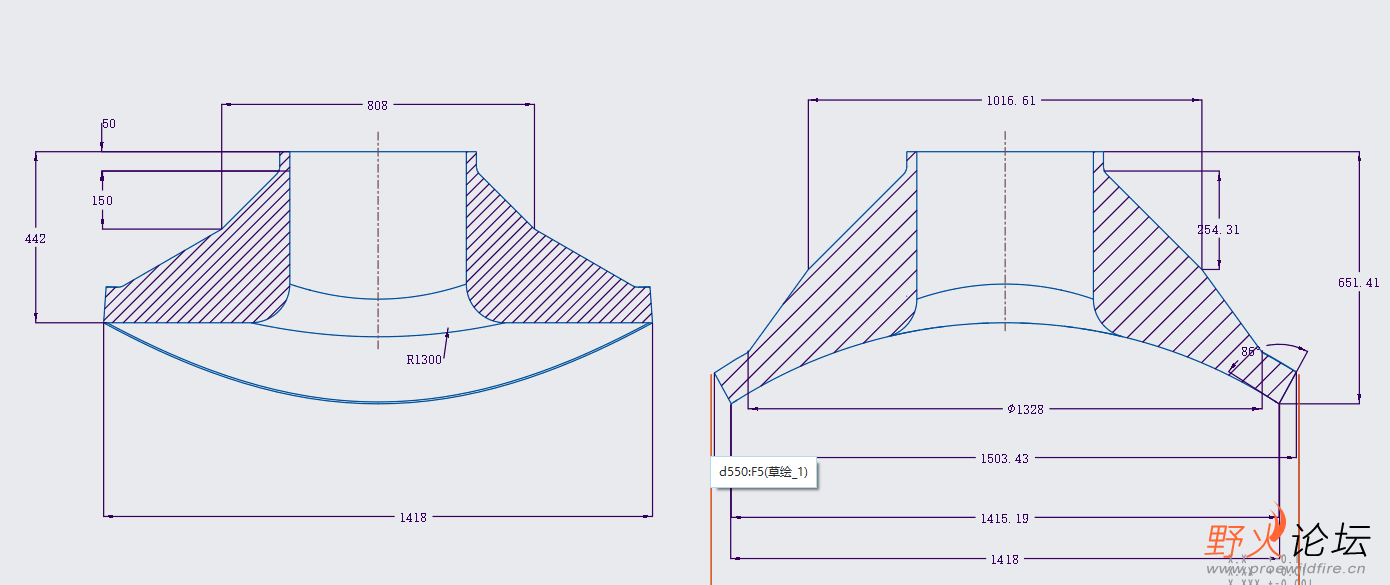

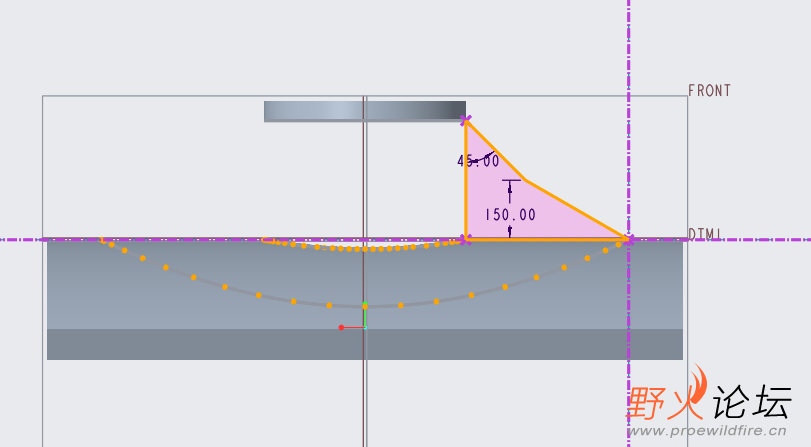

用圆柱直径508与圆柱直径1392形成的相贯线，圆柱直径1328与圆柱直径1392形成的相贯线，和直径508作轨迹，做草绘如图；形成的图和原图不一样。直径808在两视图上尺寸不一样。

山高吾为王 · 发表于 2025-10-25 10:33

808不是两个面胡交界吗

5846571 · 发表于 2025-10-25 11:21

山高吾为王发表于 2025-10-25 10:33
808不是两个面胡交界吗

是的，原图在不同视图上都是808

hualinda · 发表于 2025-10-25 15:54

本帖最后由 hualinda 于 2025-10-25 16:20 编辑

画了一下，不像。
屏幕截图 2025-10-25 161958.png

LOOK凯歌 · 发表于 2025-10-25 16:17

学习一下

山高吾为王 · 发表于 2025-10-25 16:57

hualinda 发表于 2025-10-25 15:54
画了一下，不像。

不错，上prt学习一下

5846571 · 发表于 2025-10-25 18:45

hualinda 发表于 2025-10-25 15:54
画了一下，不像。

很棒了。以直径808要进行两次扫描？

5846571 · 发表于 2025-10-25 18:53

hualinda 发表于 2025-10-25 15:54
画了一下，不像。

上传文件共同学习下。

jhui · 发表于 2025-10-26 07:48

感谢分享，学习了。

5846571 · 发表于 2025-10-26 10:44

808与1328一样，都是相贯线
