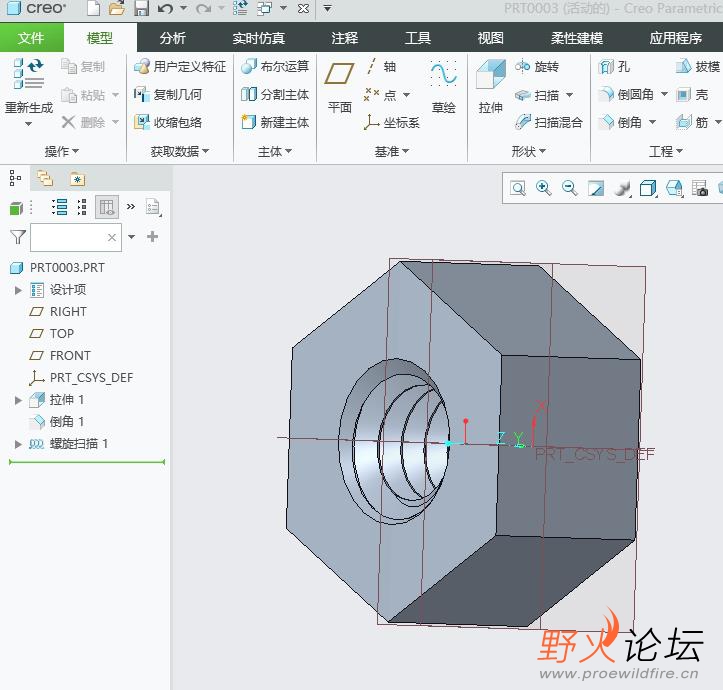

求对应此螺母的螺杆螺纹的画法

野火_123

山高吾为王

如果是发给外包制作，做个螺纹装饰就行，如果是练习那就拿走不谢！

吴聊生活

可以去看这里https://www.douyin.com/user/self ... favorite_collection

野火_123

吴聊生活 发表于 2025-10-23 11:17
可以去看这里https://www.douyin.com/user/self?from_tab_name=main&modal_id=7161360868297409056&showTab ...

非常感谢

dingdebin

野火_123 发表于 2025-10-23 14:09
非常感谢

看了一下，没有必要搞的那么复杂，内螺纹直接去材料就完，三角牙形倒过来画。

野火_123

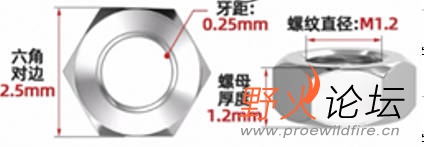

学习总结：【标准：GB_T 41-2016】
M1.2*0.25

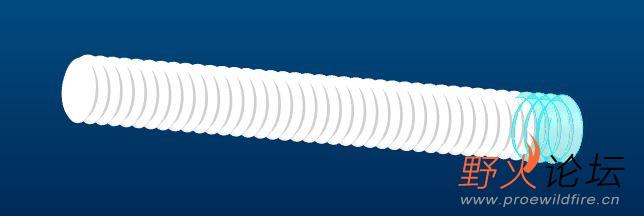

螺栓螺纹：
1、Front面拉伸直径1.2圆柱，长度暂定5；
2、螺旋扫描：间距0.25/切除材料/默认右手定则→点击参考→定义 top面→画中心线/画扫描线（起点/末端超出圆柱1.5倍以上的牙距）/草绘完成→画牙距尺寸等边三角形(起点中心线)/转构造线/画提醒/标尺寸(梯形上边/下边/三角形参考尺寸）/关系调入(8/4)/完成→确定

螺母螺纹：
1、Front面拉伸/选项版/多边形-六边形→对边尺寸2.5mm→长度1.5→螺旋扫描→旋转切除

dingdebin

野火_123 发表于 2025-10-24 14:25
学习总结：【标准：GB_T 41-2016】
M1.2*0.25
螺栓螺纹：

你这样跟着那个视频算是学废了。
本来就两步，一步是拉六边形和内孔，内孔直径是螺纹的小径0.929，这个数值在机械工程手册能查出来，
第二步螺旋扫描去材料。

michael_zeng123

吴聊生活 发表于 2025-10-23 11:17
可以去看这里https://www.douyin.com/user/self?from_tab_name=main&modal_id=7161360868297409056&showTab ...

这个正解，以前都是乱画

jhui

学习了，感谢分享。

吴聊生活

dingdebin 发表于 2025-10-25 07:59
你这样跟着那个视频算是学废了。
本来就两步，一步是拉六边形和内孔，内孔直径是螺纹的小径0.929，这个数 ...

是不是可以直接在正六边形的实体中心放过标准的M1.2*0.25的孔呢，螺纹曲面打穿，螺纹都不用画那种
