楼主: 20171207

[转贴] 关于钣金展开注释角度设置(非原创)

[复制链接]

167

主题

2142

回帖

528

威望

教授

积分
3793

热心助人勋章优秀会员勋章希望之星勋章嘉宾勋章

QQ
发表于 2026-6-1 19:58 | 显示全部楼层
学习
回复

使用道具 举报

167

主题

2142

回帖

528

威望

教授

积分
3793

热心助人勋章优秀会员勋章希望之星勋章嘉宾勋章

QQ
发表于 2026-6-1 20:29 | 显示全部楼层

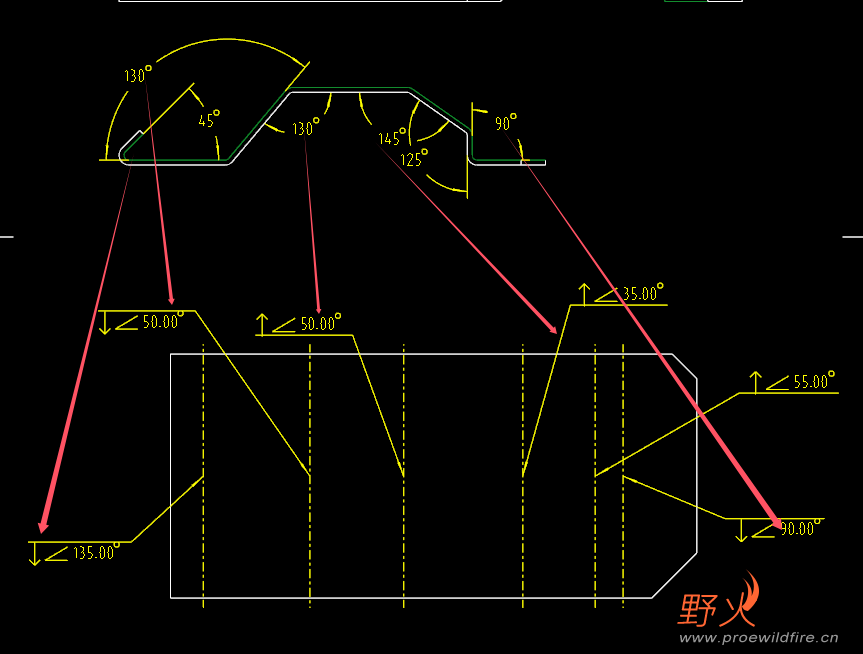

你可能没有理解,展开图注释意义:
1、注释文本在横线下,表示从板后面压;
2、注释文本在横线上,表示从板前面压(展开图当前位置);
3、所有角度,表示,下压多少度;

你这样改不符合折弯工艺
回复

使用道具 举报

62

主题

1247

回帖

77

威望

讲师

积分
1823

希望之星勋章热心助人勋章

 楼主| 发表于 2026-6-2 07:58 | 显示全部楼层
fuguangyi 发表于 2026-6-1 20:29
你可能没有理解,展开图注释意义:
1、注释文本在横线下,表示从板后面压;
2、注释文本在横线上,表示从 ...


哦,还有这样一个说法呢
那向上、向下箭头已经说明了,还需要在标注样式上下功夫啊,挺累的
CAD标注格式一刷,文字就在就一个位置了
