creo4.0偏移截面在工程图上的使用

呆呆爱北卡 · 发表于 2022-8-12 08:05

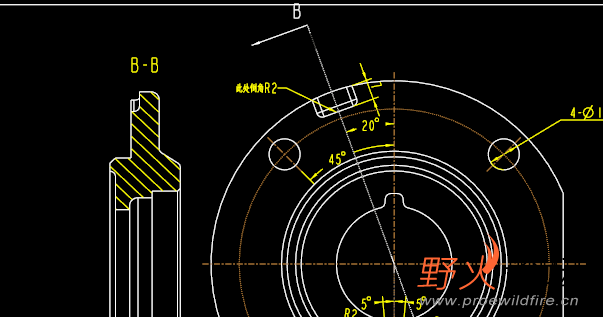

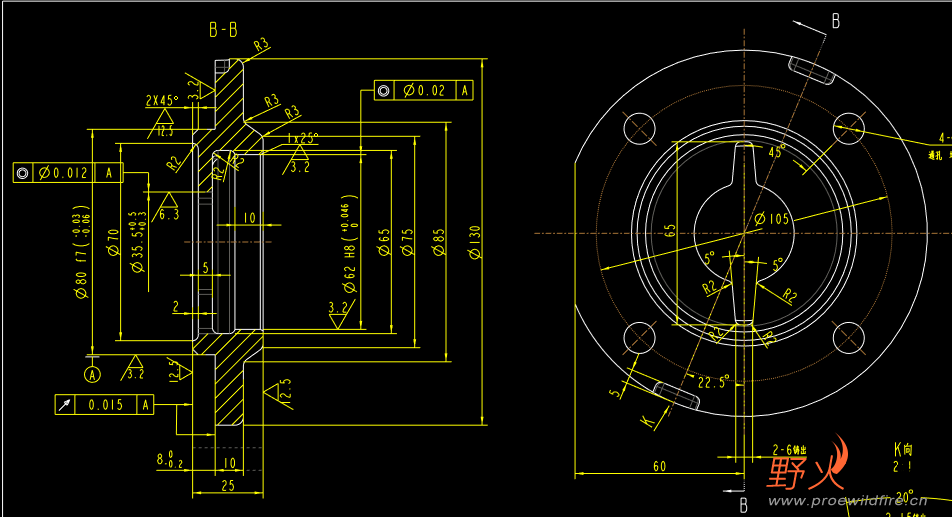

第一张是我偏移截面后在工程图上得到的，第二张是找的，偏移截面后在工程图上上半部分的截面如何做的像第二张一样，请大佬带带菜菜

fuguangyi · 发表于 2022-8-12 08:05

本帖最后由 fuguangyi 于 2022-8-12 11:29 编辑

剖面，全部对齐，选中心轴做参考，不就得了

呆呆爱北卡 · 发表于 2022-8-12 08:09

第一张截面后，标尺寸也和第二张不一样，就是照这第二张画的

gxd168 · 发表于 2022-8-12 08:31

第一张叫剖视图，第二张叫旋转剖视图，搜索Creo旋转剖视图

michael_zeng123 · 发表于 2022-8-12 08:40

gxd168 发表于 2022-8-12 08:31
第一张叫剖视图，第二张叫旋转剖视图，搜索Creo旋转剖视图

楼主正解

fuguangyi · 发表于 2022-8-12 11:25

gxd168 发表于 2022-8-12 08:31
第一张叫剖视图，第二张叫旋转剖视图，搜索Creo旋转剖视图

creo根本没有叫旋转剖的，只有全部展开和全部对齐，系统会根据你的剖面自动显示一个可选的

06985953 · 发表于 2022-8-13 09:39

旋转剖是中国的制图标准，，里面有这种叫法。。

呆呆爱北卡 · 发表于 2022-8-13 13:22

fuguangyi 发表于 2022-8-12 11:25
creo根本没有叫旋转剖的，只有全部展开和全部对齐，系统会根据你的剖面自动显示一个可选的

好的
谢谢额
