creo 修饰螺纹命令，出工程图，倒角处多线

夜月之风雪 · 发表于 2022-6-15 13:36

creo中，创建M276X2的修饰螺纹（外螺纹），零件底端带倒角，出工程图后，多了一条线，不能试除，求大神指点一下，谢谢

andrawloo · 发表于 2022-6-15 14:04

最好传文件上来; 还有多了哪条线，是不是内壁的那个消隐线？

夜月之风雪 · 发表于 2022-6-15 14:14

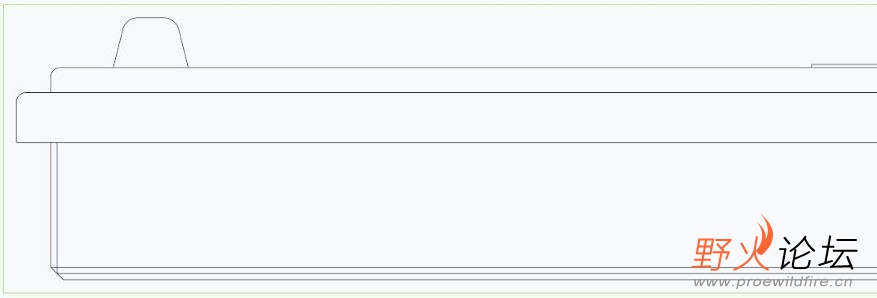

附件为零件图

477938951 · 发表于 2022-6-15 14:38

谢谢分享

夜月之风雪 · 发表于 2022-6-15 15:03

andrawloo 发表于 2022-6-15 14:04
最好传文件上来; 还有多了哪条线，是不是内壁的那个消隐线？

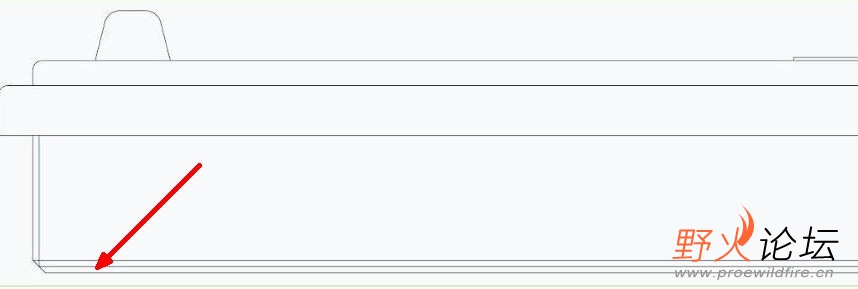

多了箭头的这条线，正常应该没有

gxd168 · 发表于 2022-6-15 17:45

螺纹的终止端选错位置了，附件是creo8.0的prt

fuguangyi · 发表于 2022-6-15 21:29

本帖最后由 fuguangyi 于 2022-6-16 14:11 编辑

改一下DTL里的设置

夜月之风雪 · 发表于 2022-6-16 08:32

gxd168 发表于 2022-6-15 17:45
螺纹的终止端选错位置了，附件是creo8.0的prt

我是creo7.0的打不开附件

，能说明一下，终止端应该选到哪，十分感谢

夜月之风雪 · 发表于 2022-6-16 08:41

本帖最后由夜月之风雪于 2022-6-16 08:43 编辑

fuguangyi 发表于 2022-6-15 21:29
改一下DTL里的设置

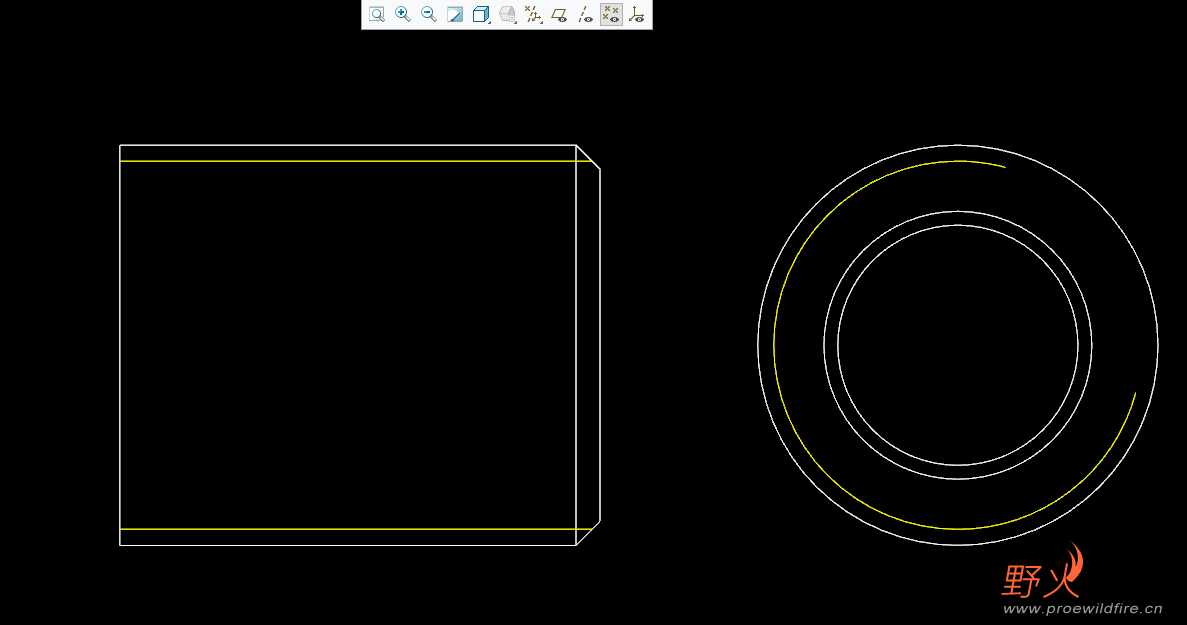

这个试了一下，我之前选的是std_iso_imp_assy，选择std_jis（日标）后，那条线确实没了，但是这个四分之三的圆（螺纹线）与GB不符，应该是开口朝左下方的

gxd168 · 发表于 2022-6-16 08:47

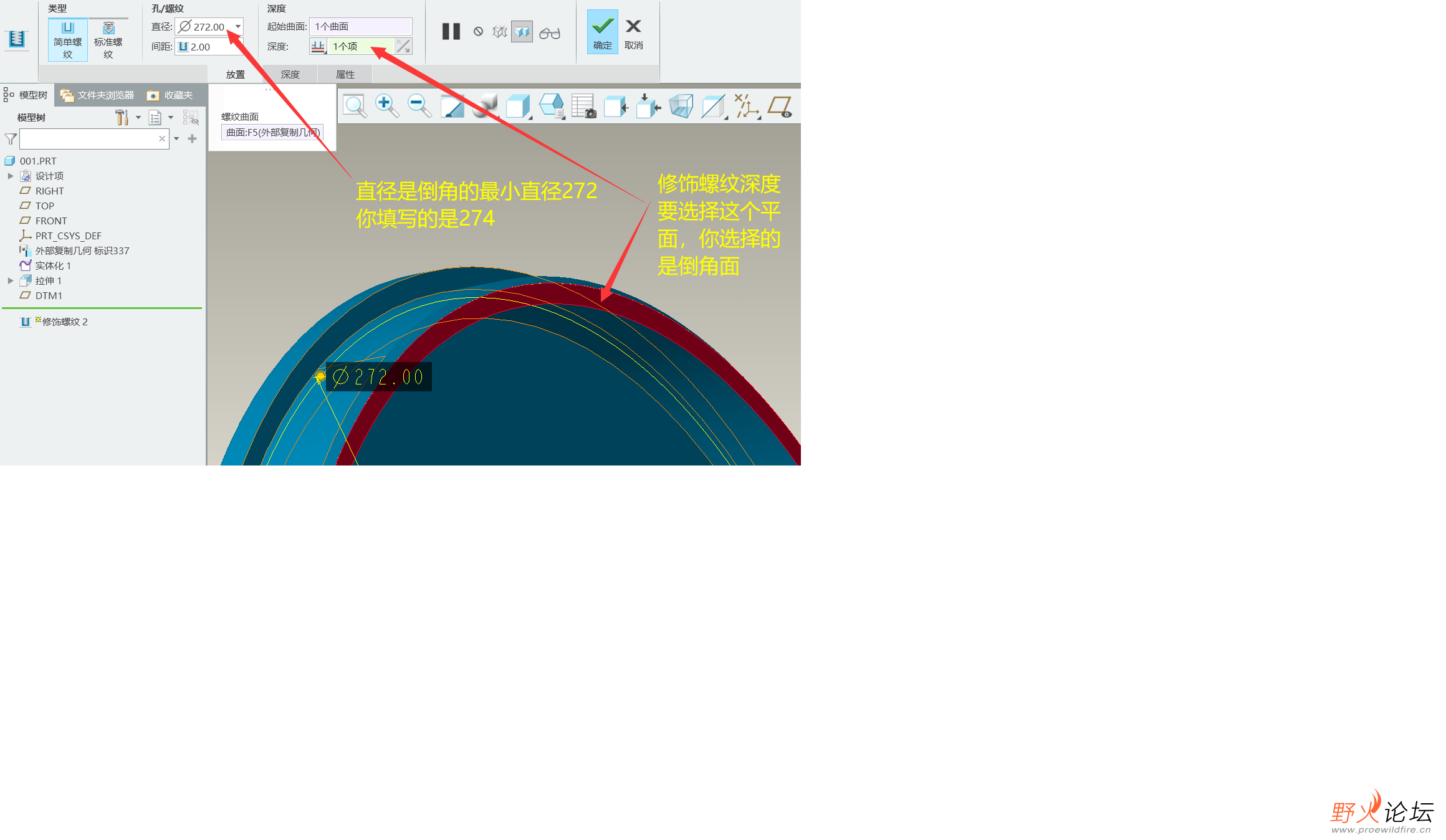

如图所示
