帮助网友过程中的意外发现——沿定点定轴构造螺旋曲面的方法

mostpowerman · 发表于 2021-4-30 17:06

本帖最后由 mostpowerman 于 2021-5-6 09:06 编辑

先来思考下面2张图怎么快速构造曲面

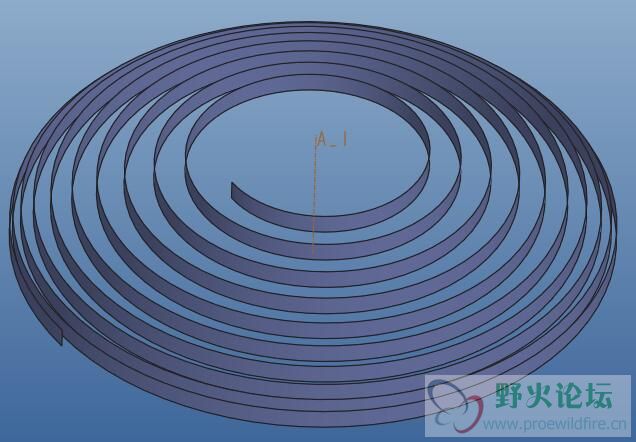

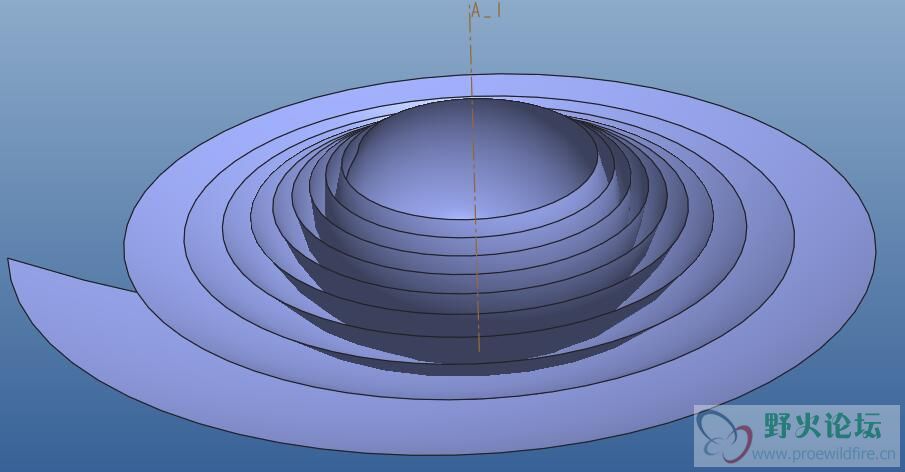

上面两张图咋一看很简单很有规律，实际操作起来按常规扫描方法根本无从下手。我也是最近帮助网友的过程中发现了一个对付这种情况的画法——只需一步就可以完成沿定点定轴构造螺旋曲面的方法

下面介绍具体操作方法，使用的是creo的螺旋扫描功能，大伙可以先自个试一下能不能画出来，截面里可以使用函数trajpar，我只以第一个图为例子讲解，第一个会了其它的都是相同原理，具体操作可以下载附件查看（版本creo6.0）

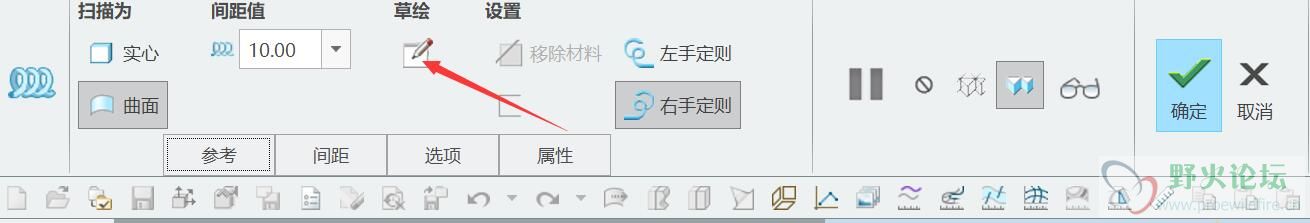

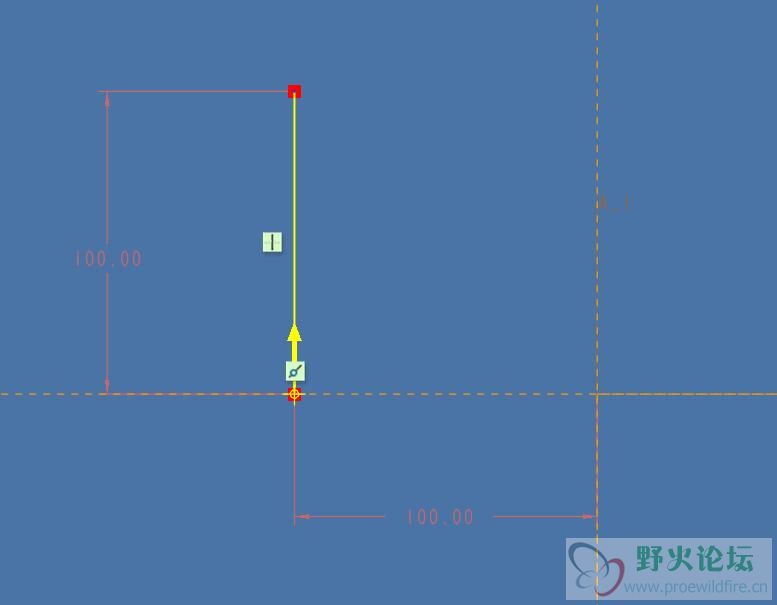

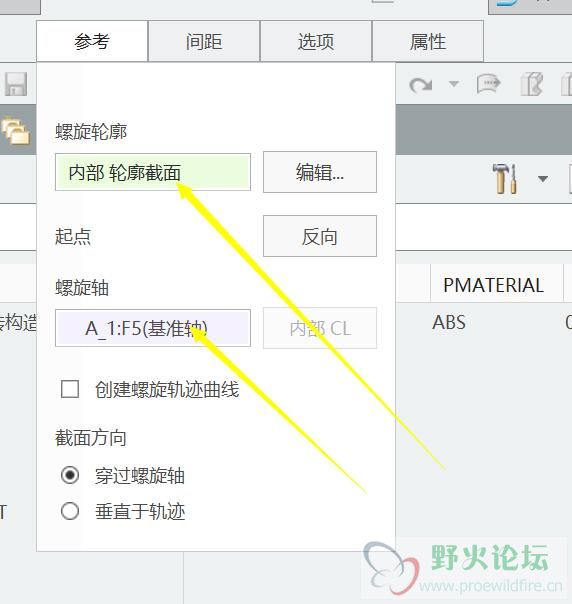

1.首先进入creo螺旋扫描功能，创建螺旋轮廓和螺旋轴，螺旋轮廓的尺寸是随便定的，不是重点。

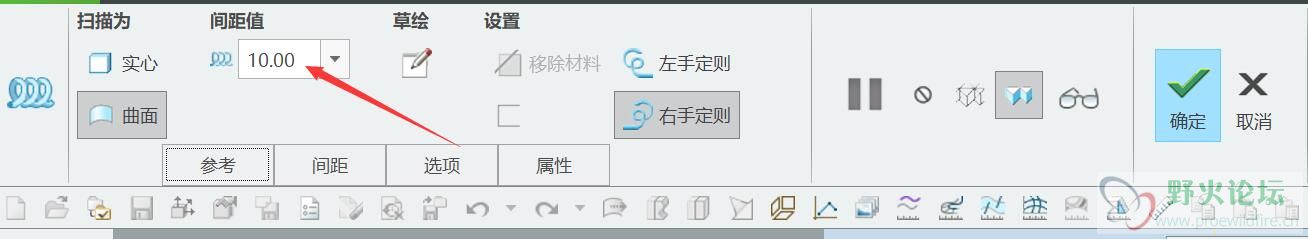

2.设定螺距——这一步的意义只是确定你要旋转几圈，比如螺旋轮廓的高度是100mm，螺距是10mm，那就是旋转10圈，这也不是重点。

3.草绘截面——所有重点和注意点都在这里面

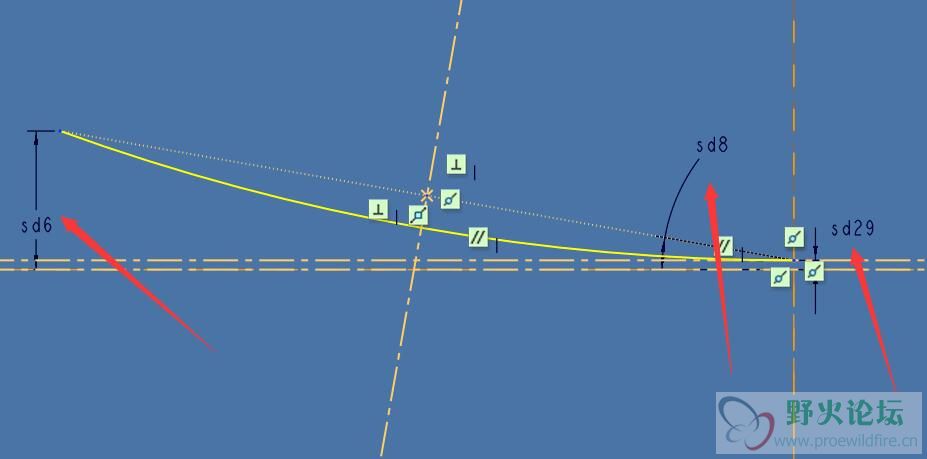

3.1 构造一个圆弧截面，尺寸由一根直线构造线的3个尺寸固定，具体原因下面解释

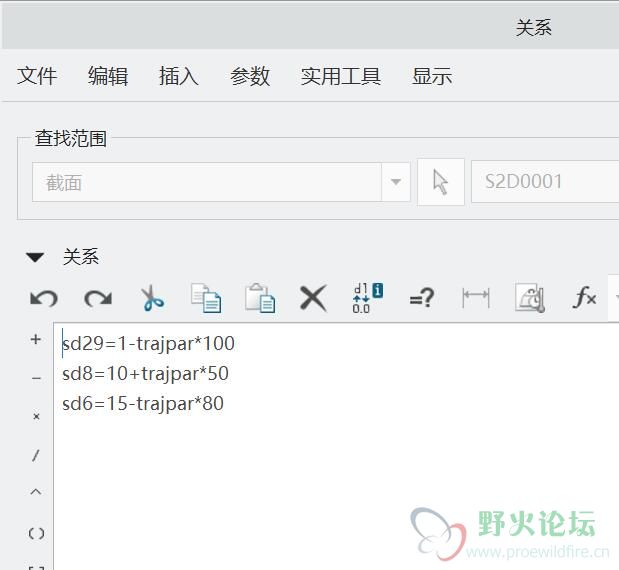

3.2 给3个尺寸分别添加如下函数关系

3.3 重点来了：这3个尺寸的函数关系到底是什么意思，可以再自行琢磨一下，主要是sd29和sd6难理解，为什么是“-”号不是“+”号

游客，如果您要查看本帖隐藏内容请回复

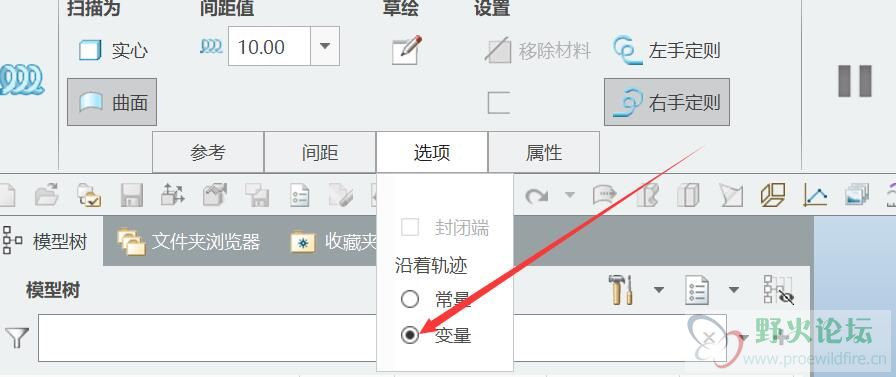

4.选项——沿着轨迹——变量（其实就是允许截面有变量添加）

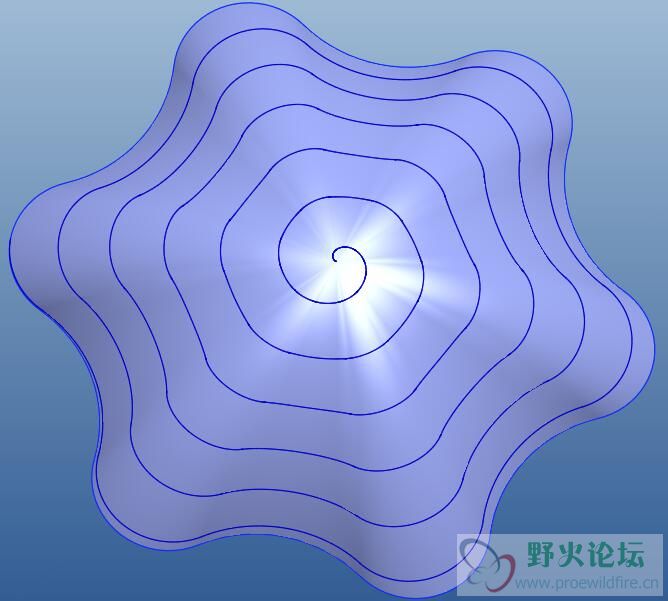

附带帮助网友过程中的实际应用：
