请问这种曲面需要怎样建模？

fay7

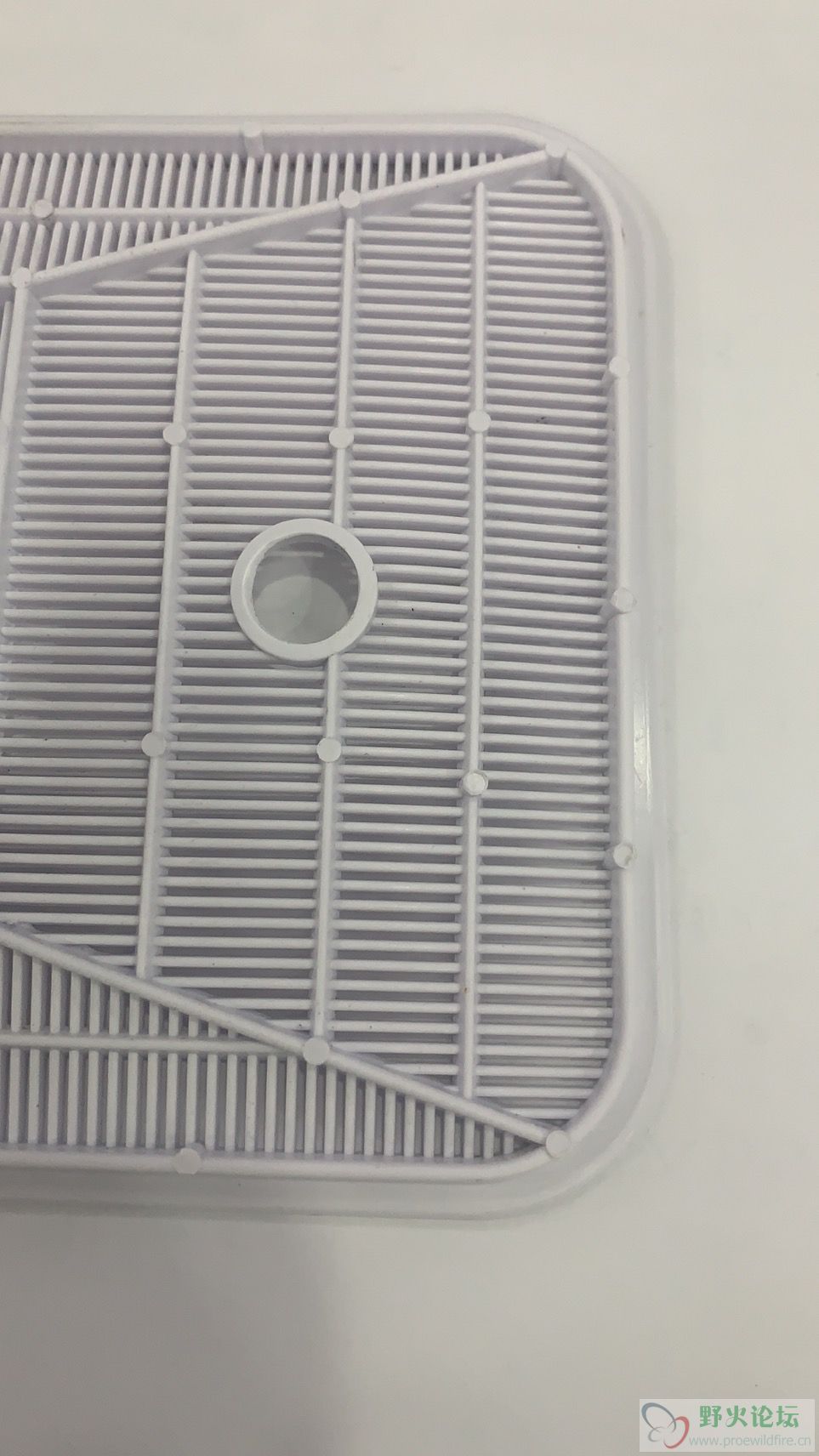

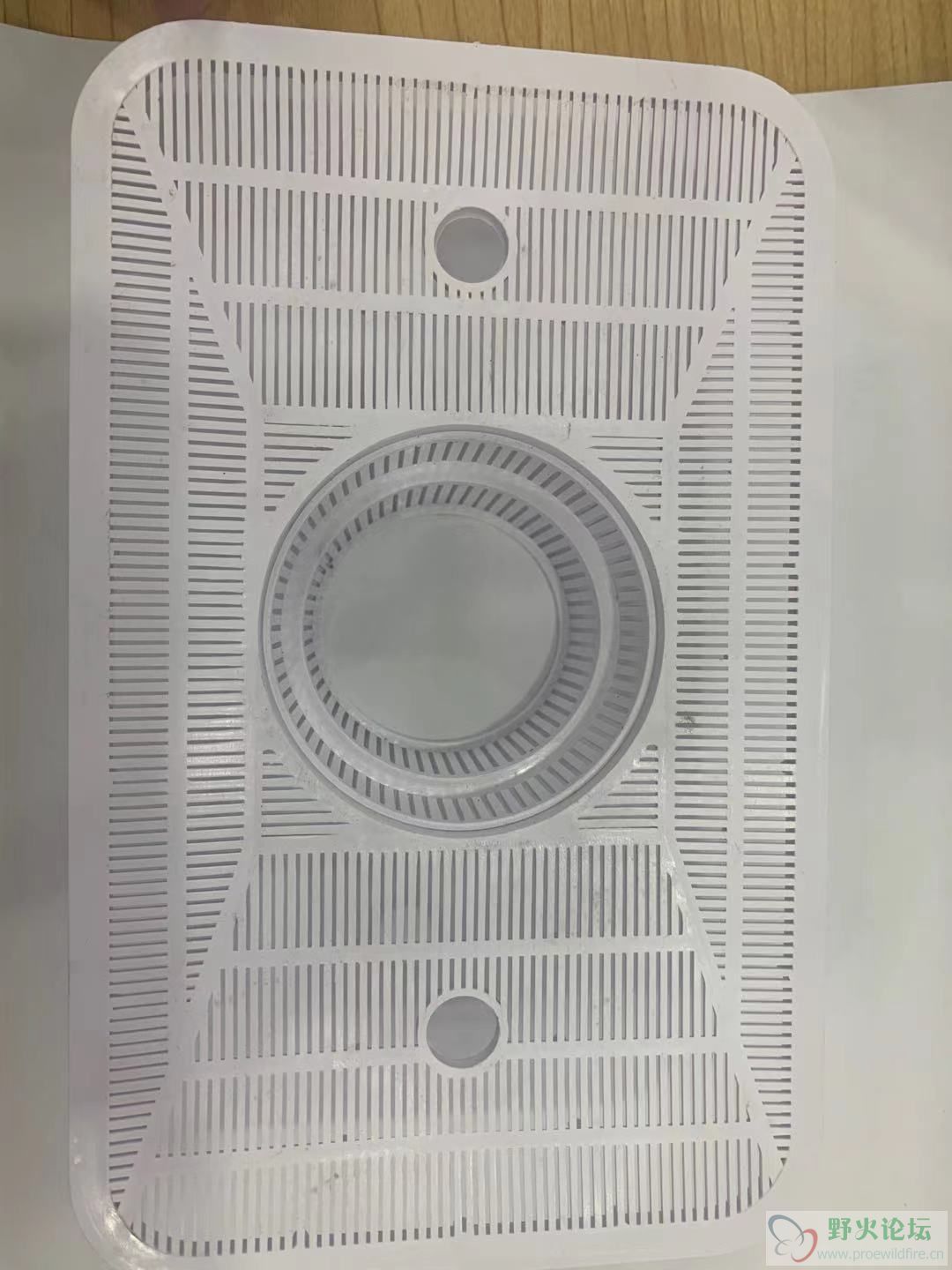

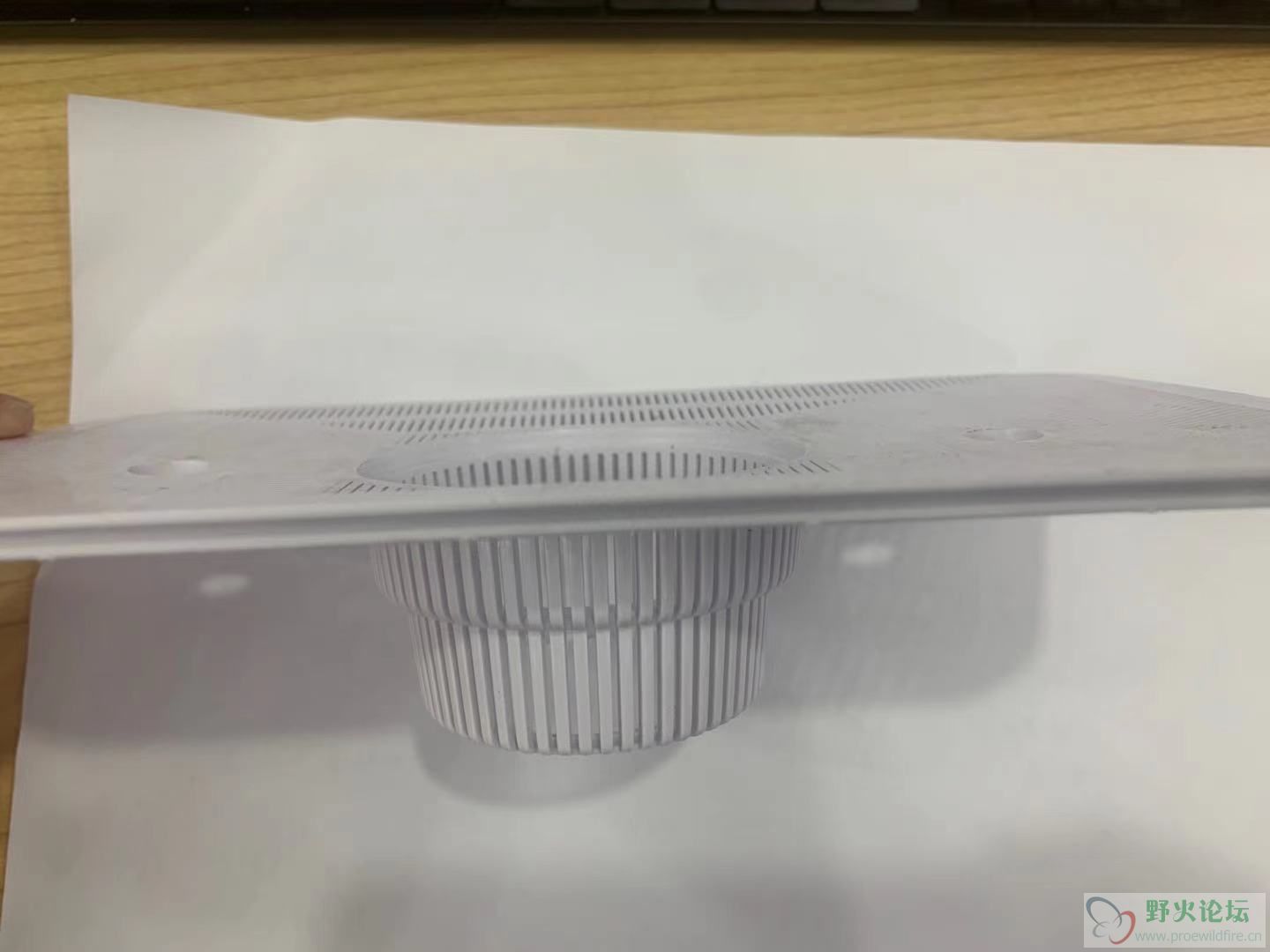

他是一种中间凸四周低的结构，圆弧的感觉。（正面 底面都不是平的）

尺寸随意即可

zuoshouyizhiji

有没有可能是收缩变形呢

kusoray

应该不是变形，中间低是为了让液体集中在中间区域，然后通过网孔过滤
个人见解

fay7

kusoray 发表于 2021-2-2 15:21
应该不是变形，中间低是为了让液体集中在中间区域，然后通过网孔过滤
个人见解

是的，这个是在底部，不是变形，就是一个曲面零件，但现在不知道怎么建模，

kusoray

fay7 发表于 2021-2-2 15:32
是的，这个是在底部，不是变形，就是一个曲面零件，但现在不知道怎么建模，

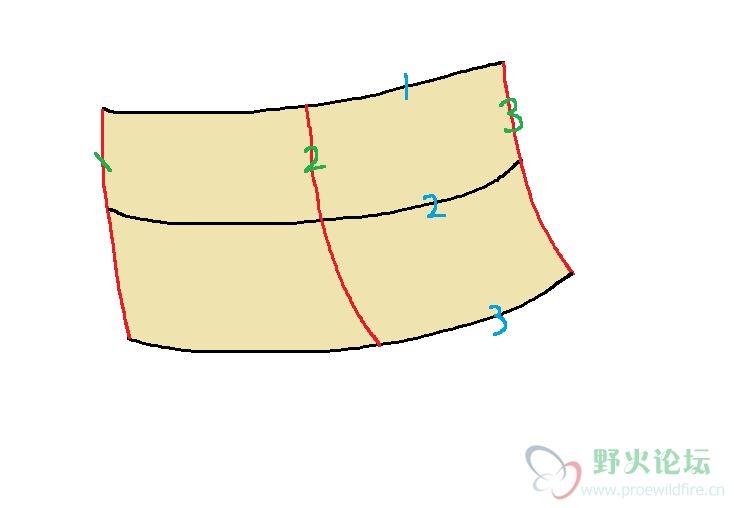

可以用边界曲面构建凹陷

fay7

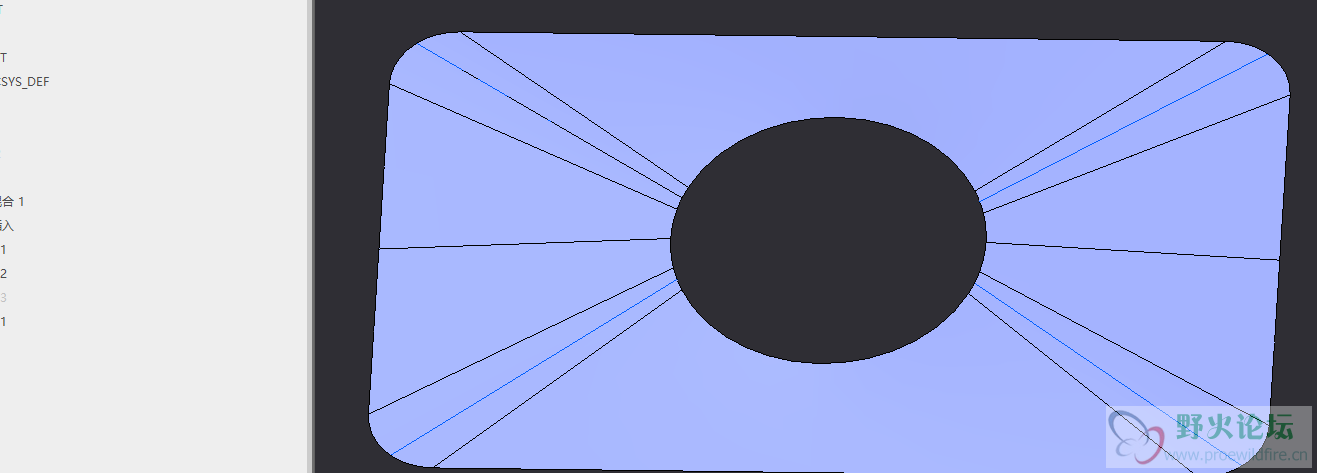

我也是只做到曲面那一步，但是上面的筋和 还有挖空的地方 有点无从下手 哈哈

kusoray

fay7 发表于 2021-2-2 15:50
我也是只做到曲面那一步，但是上面的筋和 还有挖空的地方 有点无从下手 哈哈

筋和孔按出模方向做

349172802

用VSS做吧，可以做出来的

jon1113

使用VSS+阵列就可以做出来了

wild_fire

1，创建两条用于可变截面扫描的轮廓曲线：

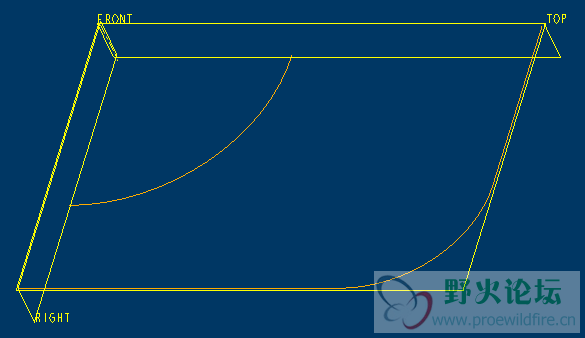

1

2，加厚可变截面扫描，如下图。

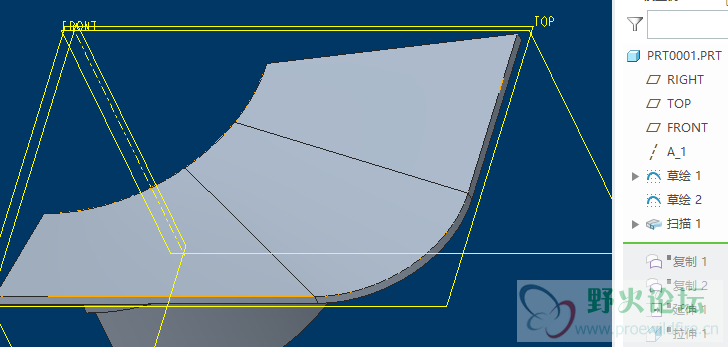

2

3，阵列出第一区域的长条形孔。

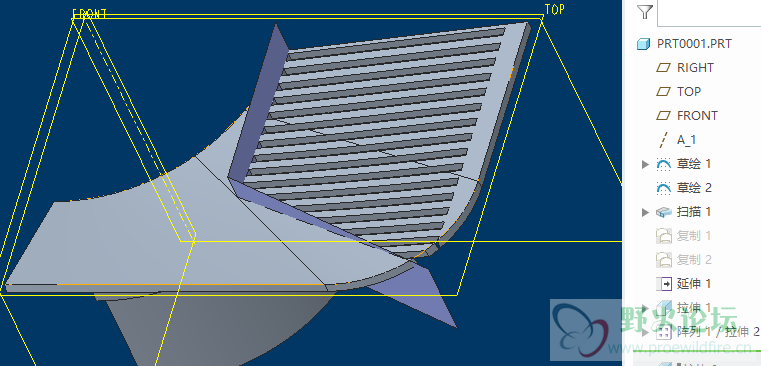

3

4，阵列出第二区域的长条形孔。

4

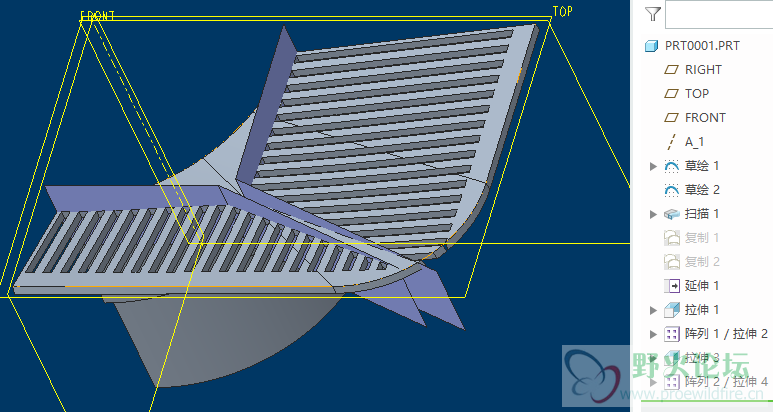

5，阵列出第三区域的长条形孔

5

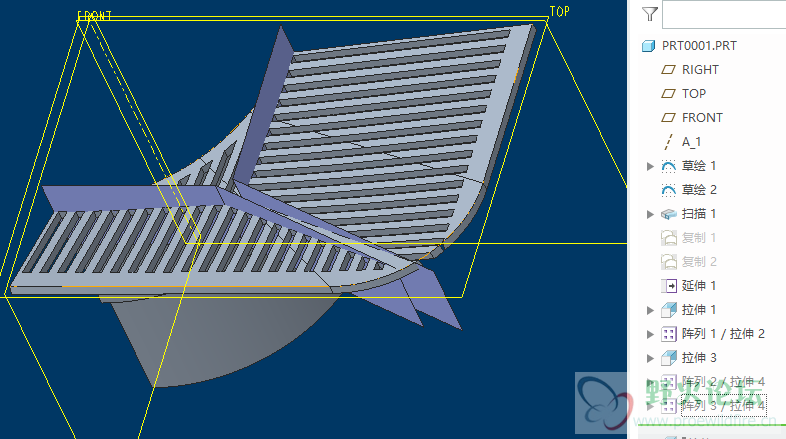

6，拉伸做出各区域间隔之间的筋。

6

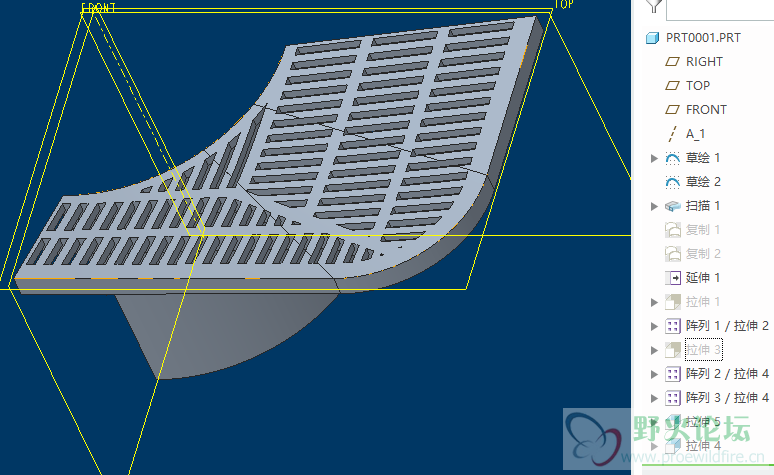

7，阵列拉伸出中部1/4环形的缝

7

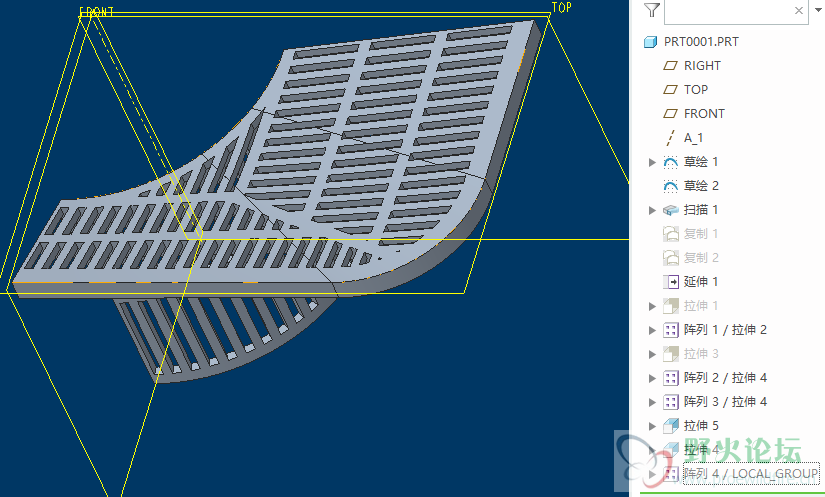

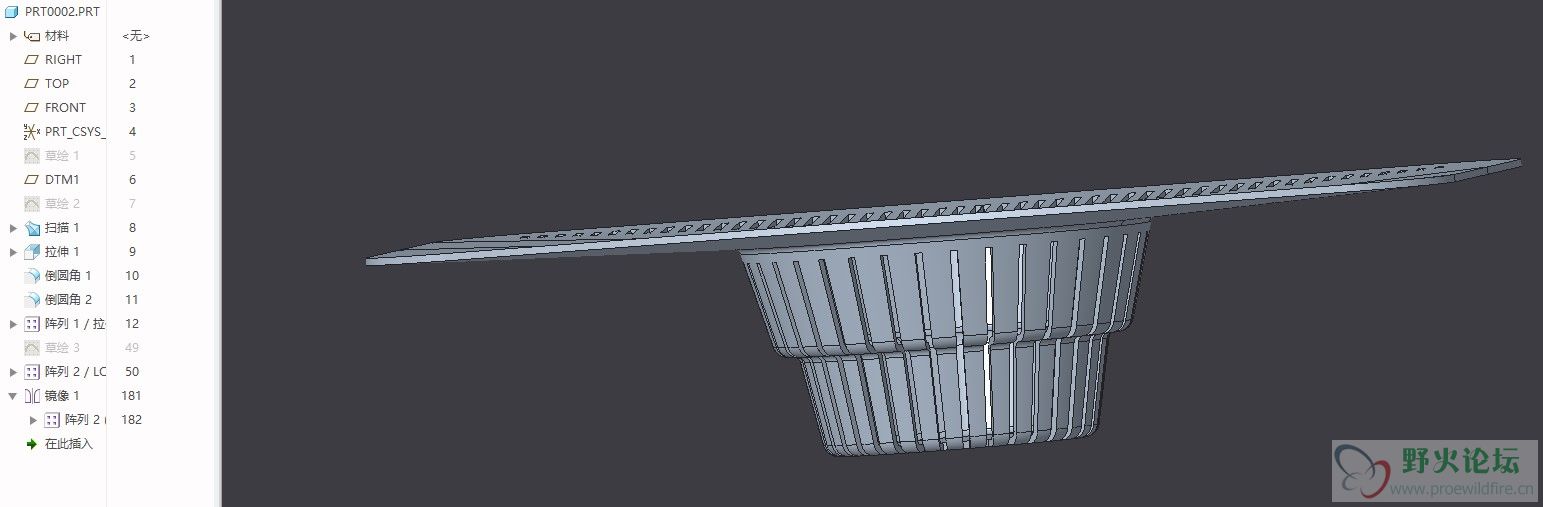

8，两次镜像，初步完成，一些细节可以在镜像前完善。

8

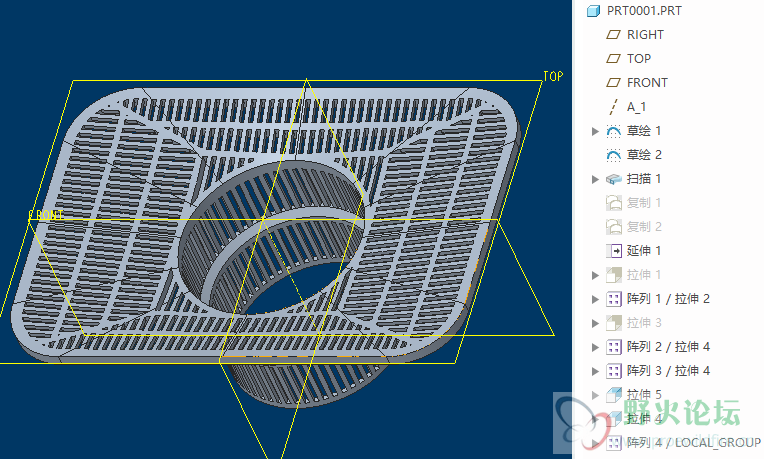

附件是prt文件，版本creo6.0，注意打开后只有3个基准面，恢复所以特征后即可看到完整的过程。
