工程图上面螺纹显示问题

fpjtx_20611

如下图所示，为何我的CREO3.0的工程图显示螺纹3/4圆的缺口方向是朝向右上方？国标是左下方的

蓝沁秋

试试dtl格式的配置更改以下参数：

1. thread_standard STD_ISO_IMP

复制代码

fpjtx_20611

蓝沁秋 发表于 2021-1-26 14:08
试试dtl格式的配置更改以下参数：

方法正确，改过来了【修改参数后更新视图，3/4圆是立即更新过来，螺纹缺口朝向第三象限】。
不过貌似又有新问题了：

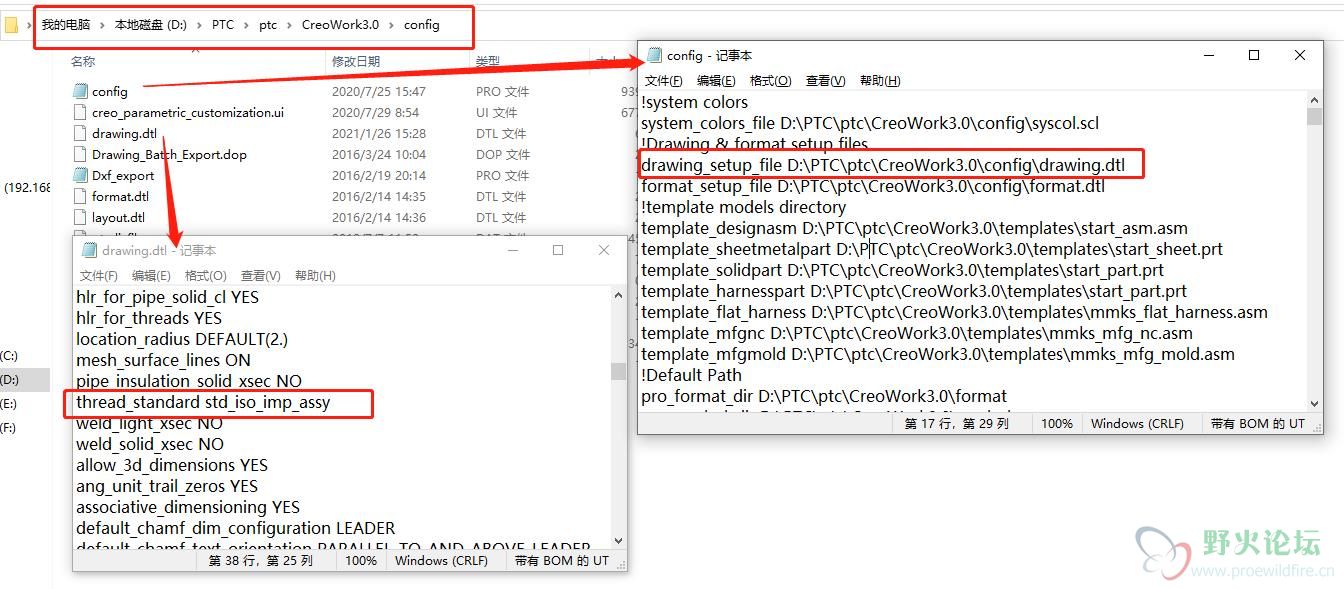

我把修改后的配置文件更新后：thread_standard STD_ISO_IMP_ASSY，并且保存；
新建一个模型（上面攻螺纹）和对应的工程图纸，看工程图上面螺纹缺口朝向还是第二象限，再查看此工程图的配置文件，还是旧版本的。

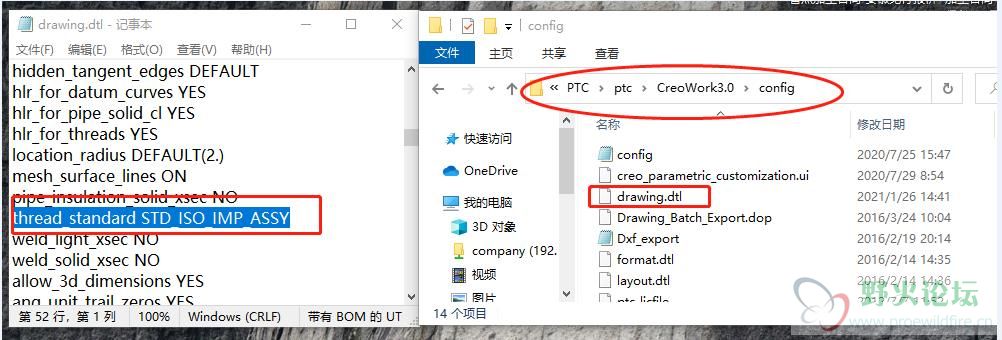

以下图片是修改正确后的参数和位置，不是错误的工程图配置。

fpjtx_20611

为啥修改了配置文件，新建模型之后螺纹缺口位置还是不能生效？？
以下是配置文件：

蓝沁秋

fpjtx_20611 发表于 2021-1-26 15:14
方法正确，改过来了【修改参数后更新视图，3/4圆是立即更新过来，螺纹缺口朝向第三象限】。
不过貌似 ...

这就涉及到模板配置了。
drawing_setup_file有没有指定到drawings.dtl这个文件？
你的工程图时用的模板有没有加载drawings.dtl这个文件？

检查config.pro中的下面两项的指定路径，是否与你调用的工程图模板一致。
1、drawing_setup_file
2、template_drawing

蓝沁秋

fpjtx_20611 发表于 2021-1-26 15:41
为啥修改了配置文件，新建模型之后螺纹缺口位置还是不能生效？？
以下是配置文件：

template_drawing的配置呢？
现在的重点时你的template_drawing的drw模板要指定你的drawings.dtl这个文件，然后保存，再新建工程图就可以生效了。
另，每次更新dtl文件都要去模板文件中更新调用一次，否则不会自动生效。

fpjtx_20611

蓝沁秋 发表于 2021-1-26 15:43
这就涉及到模板配置了。
drawing_setup_file有没有指定到drawings.dtl这个文件？
你的工程图时用的模 ...

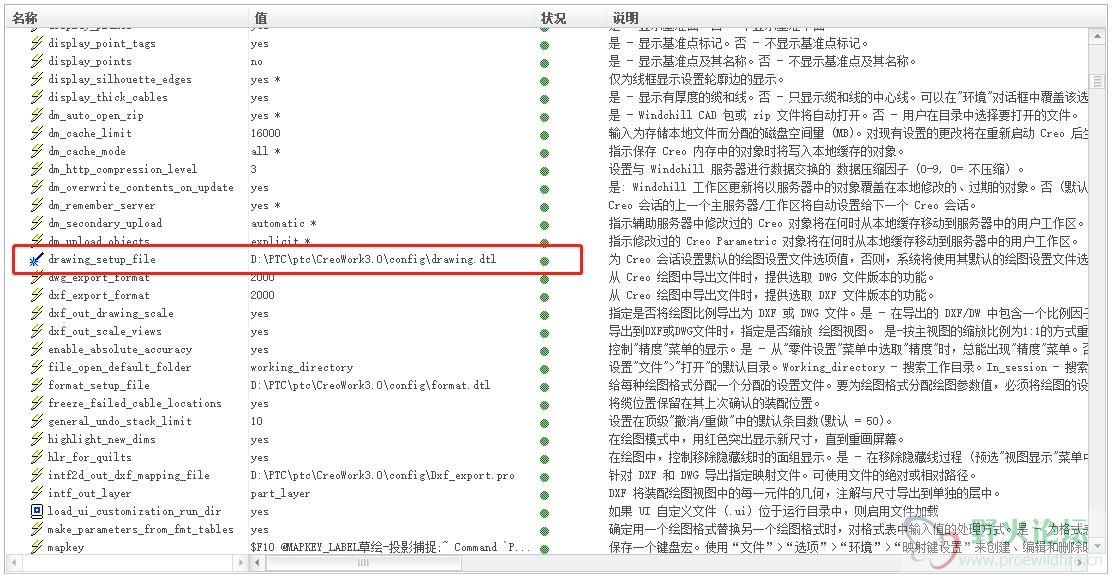

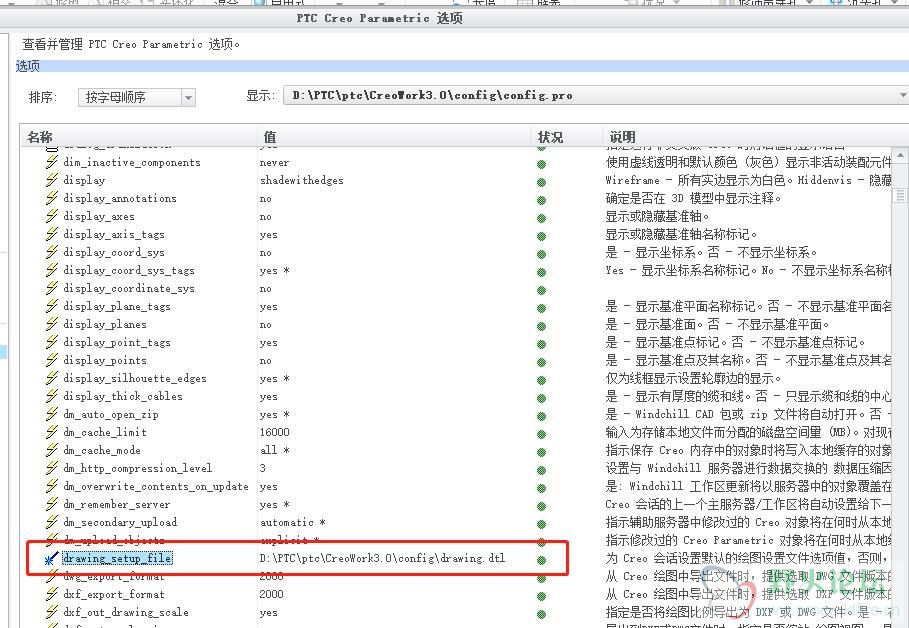

看我的上面图片，我看是指定了你说的第一项
drawing_setup_file有没有指定到drawings.dtl？

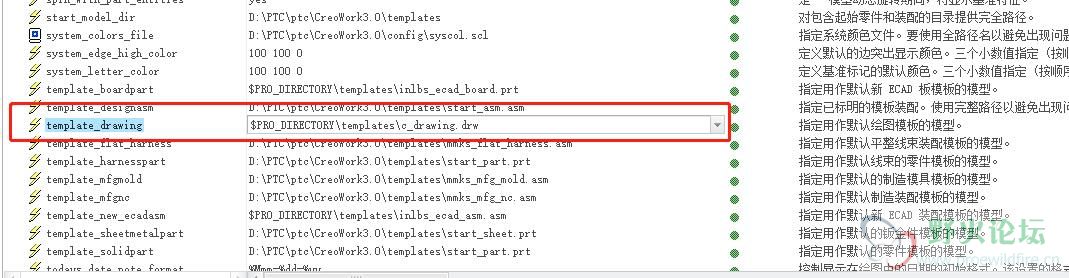

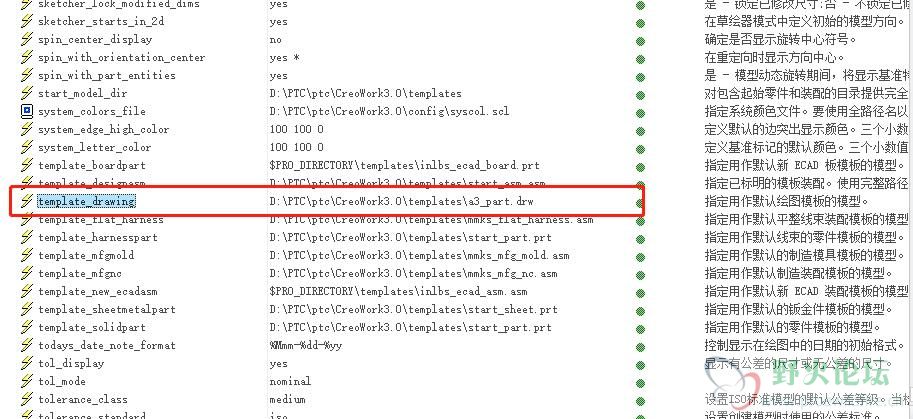

第二项我查了一下，如下图片【这个位置不知是否正确，这个是网上下载来的】
错误了的话，是不是应该把这个位置也修改成和第一项相同的的路径：D:\PTC\ptc\CreoWork3.0\config\drawing.dtl

蓝沁秋

fpjtx_20611 发表于 2021-1-26 15:54
看我的上面图片，我看是指定了你说的第一项
drawing_setup_file有没有指定到drawings.dtl？

你调用的是系统默认的模板，把他拷贝出来，放在自己的指定目录下，用template_drawing指定好路径，然后打开指定你的drawings.dtl文件后保存，以后就用自己的这份，不用系统默认的，以后无论换电脑或者重装系统软件都不会受影响。

fpjtx_20611

蓝沁秋 发表于 2021-1-26 15:57
你调用的是系统默认的模板，把他拷贝出来，放在自己的指定目录下，用template_drawing指定好路径，然后 ...

你好，你说的我不是很明白：
于是我做了一个如下的操作

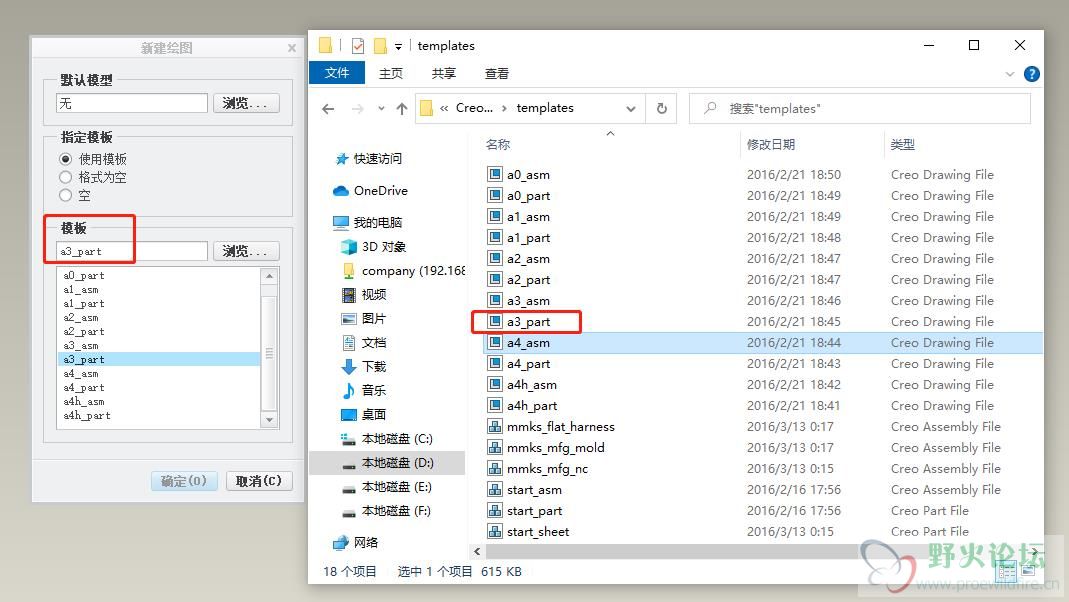

①在config文件里面将 template_drawing 路径指向我的工程图模板里面的任意一个A3模板

②【然后打开指定你的drawings.dtl文件后保存】这个是什么意思啊？

蓝沁秋

fpjtx_20611 发表于 2021-1-26 16:31
你好，你说的我不是很明白：
于是我做了一个如下的操作
①在config文件里面将 template_drawing 路径指 ...

我给你做一个示例：
首先，下面两项你都根据自己的路径配置好了：
drawing_setup_file
template_drawing

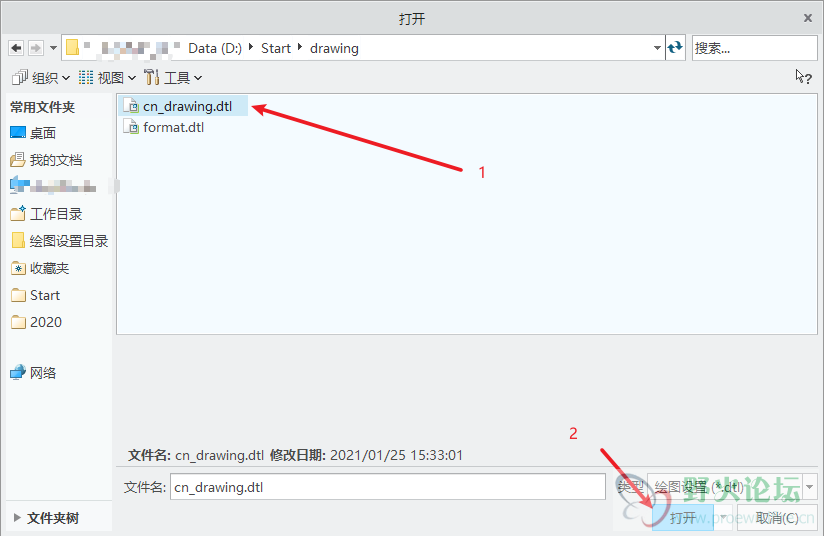

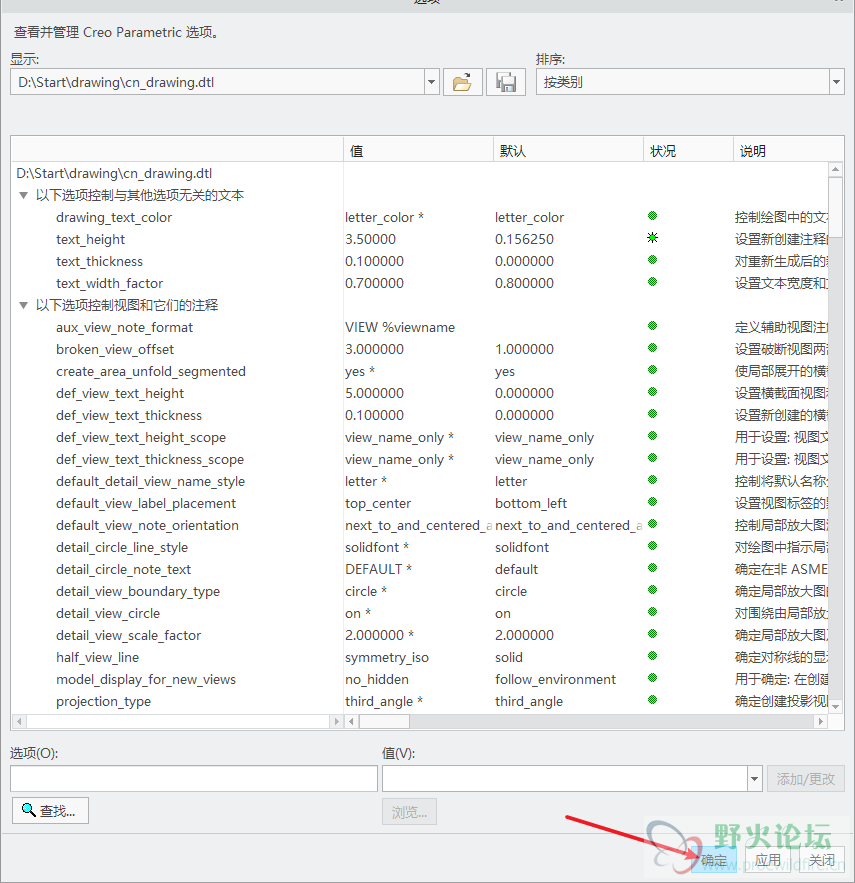

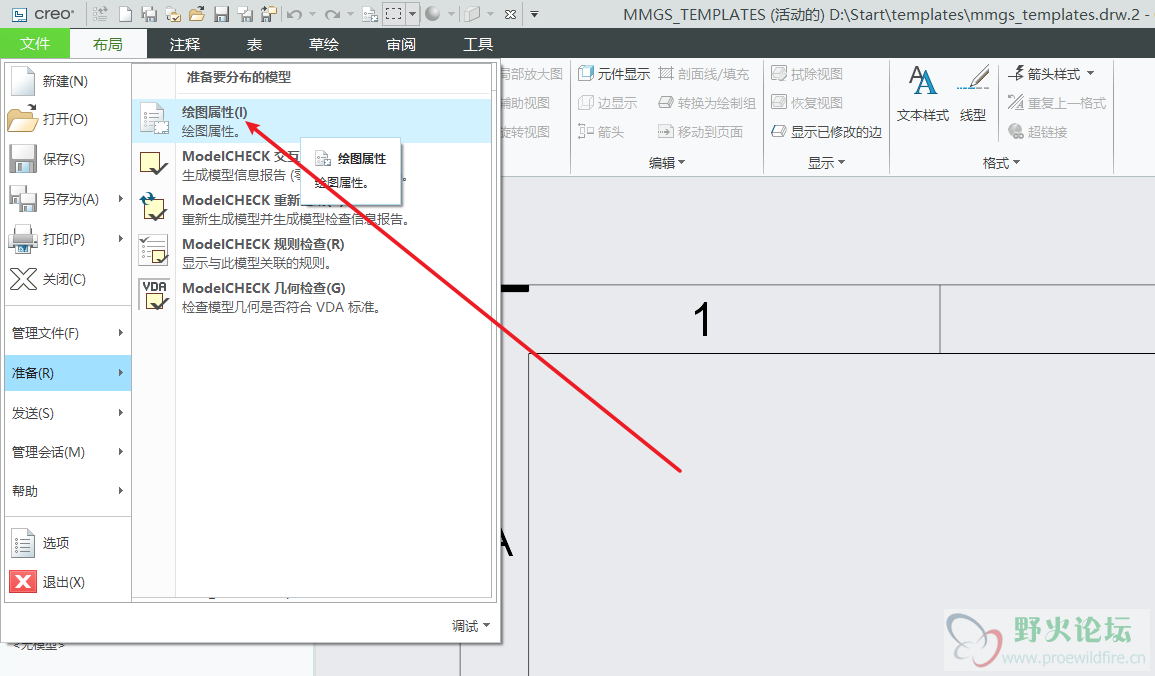

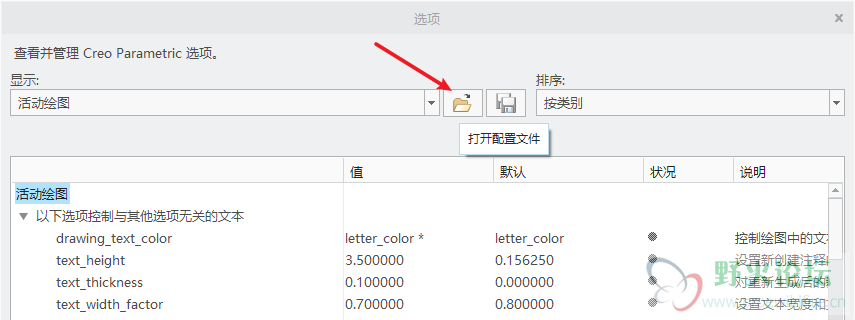

接着，按下面的操作打开drw模板导入最新的dtl文件，保存即可：












最后，保存drw文件。然后新建工程图再看看是否已按最新配置显示。
