导出3d pdf的问题

link821575712

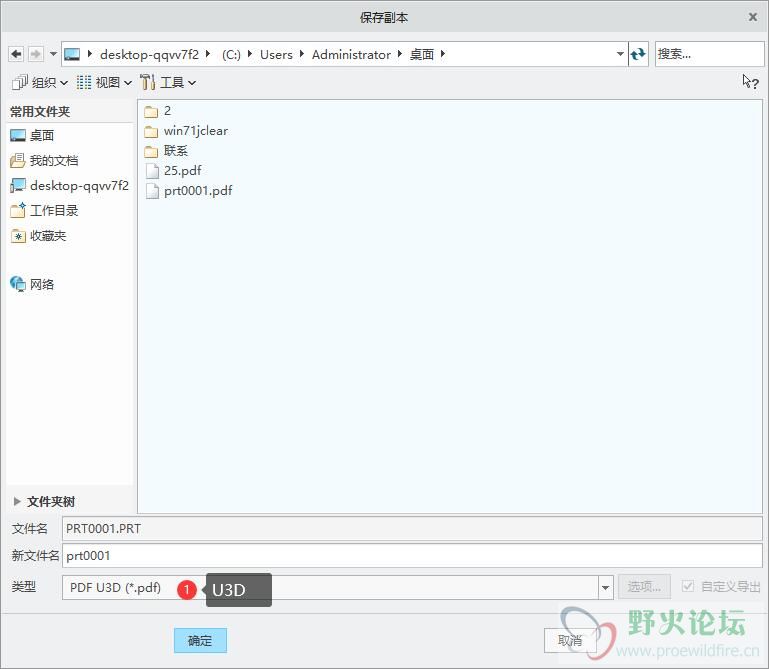

creo是可以把模型导出为3d pdf的，在另存为里面选pdf（u3d)格式。
但是现在我碰到一个问题，一直没找到解决办法，看下大家有谁也碰到了，或者有解决办法的。

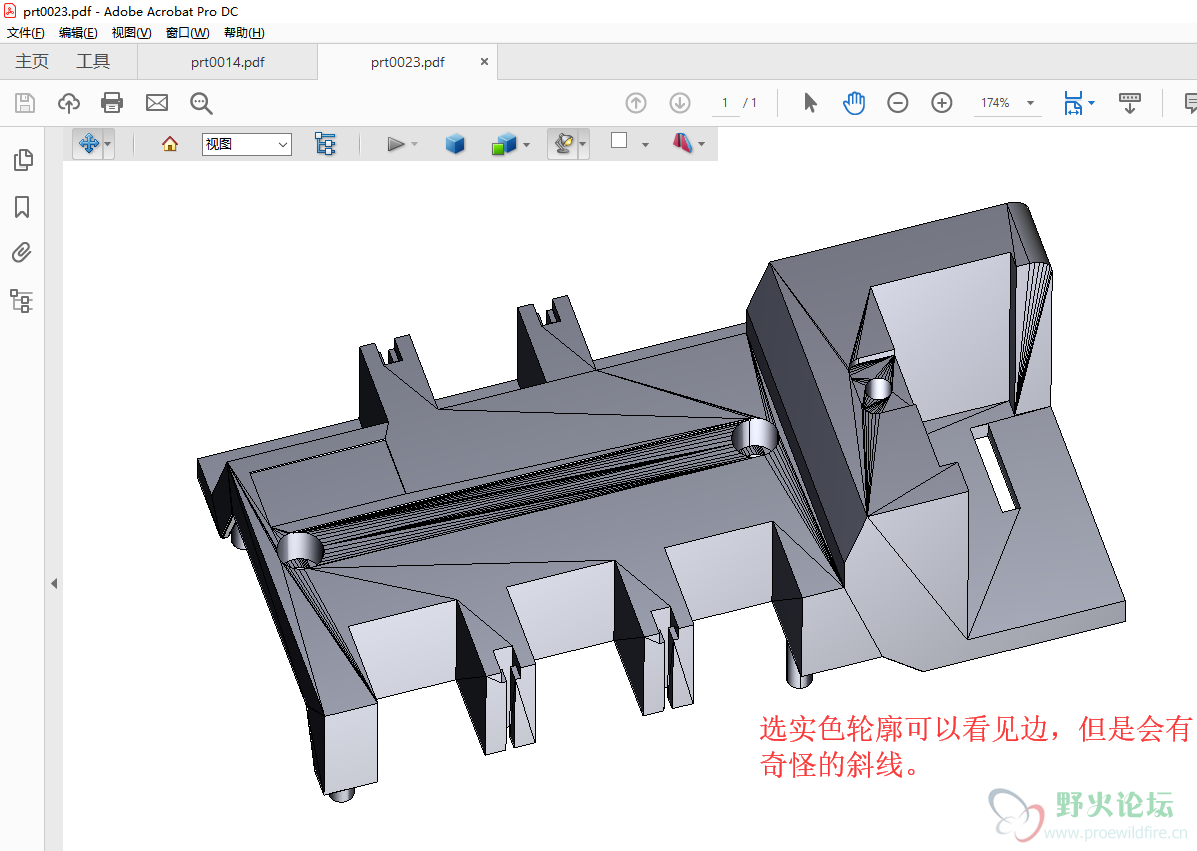

就是当我打开这个PDF软件后，选择线框轮廓，会出现一些很奇怪的线。

发现这个问题的起因是这样的。
这种3dpdf的图是发给业务和客户看的，业务会拿来截图做方案，所以他们要打开轮廓线，否则看不清。

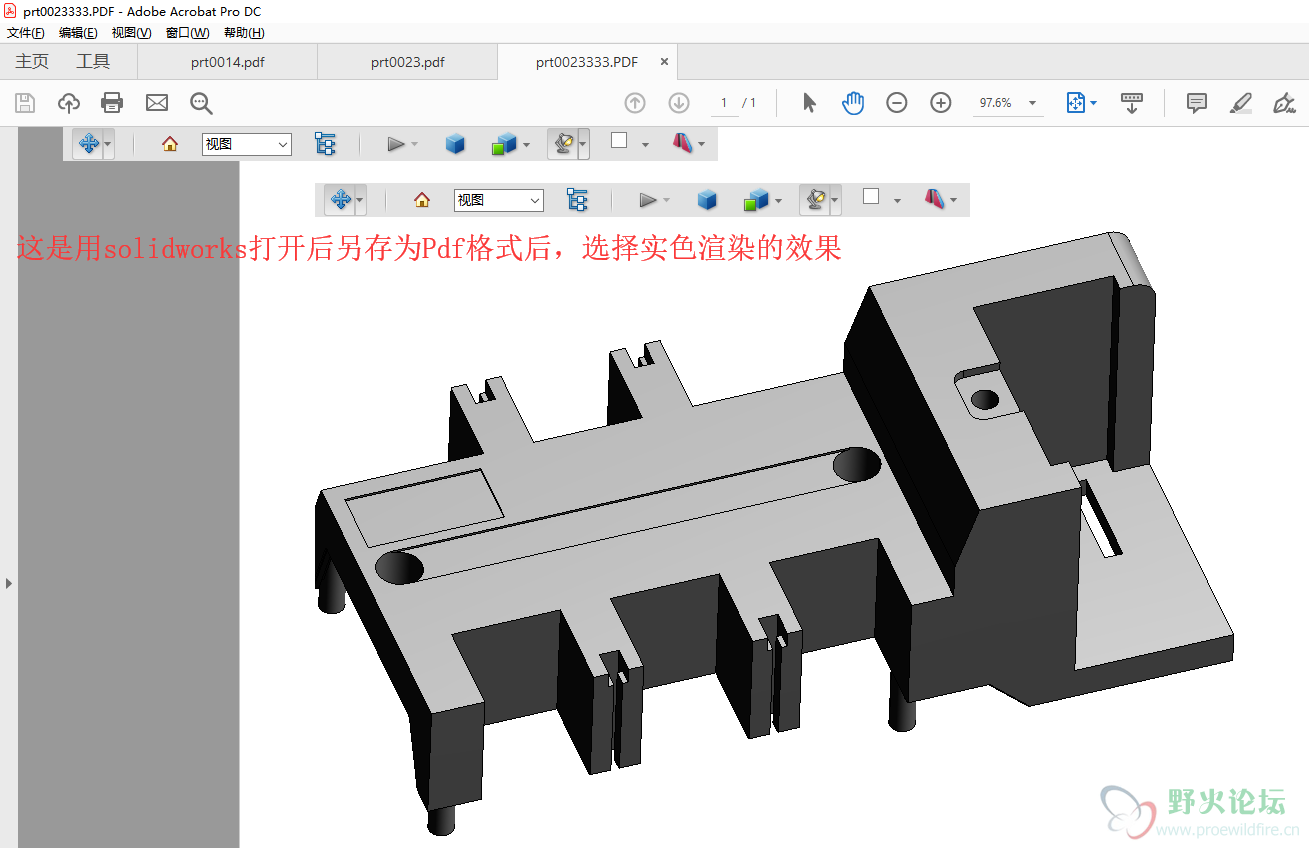

结果同事用solidworks导出，就不会有这些斜线，但是我用creo导出就有。

大家可以随意拉伸一个长方体，另存PDF U3D格式试一下。

link821575712

是否有解决办法，这种线在哪里设置一下可以消除掉。

liufeng104

你这是导出成为烂面的，应该是设置igs隐藏线和面就可以了

link821575712

liufeng104 发表于 2020-3-27 14:41
你这是导出成为烂面的，应该是设置igs隐藏线和面就可以了

但我这个是PRT零件直接导出Pdf的，没有通过igs格式。

liufeng104

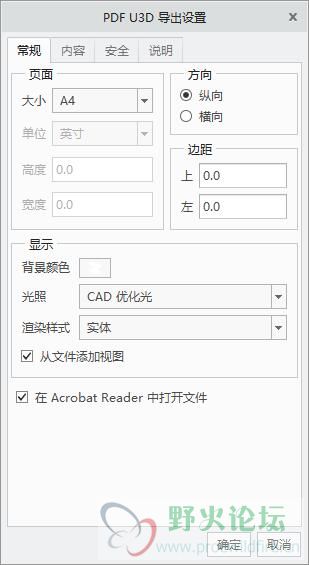

你从新设置下如下图所示

yukis0la

单单拉伸一个长方形使用实色轮廓是不会你这样，但是我做得产品图就会，也是很多杂线

link821575712

yukis0la 发表于 2020-3-27 17:43
单单拉伸一个长方形使用实色轮廓是不会你这样，但是我做得产品图就会，也是很多杂线

刚试了下，确实是，单纯一个拉伸不会，稍复杂点就会。

link821575712

liufeng104 发表于 2020-3-27 15:25
你从新设置下如下图所示

转成PDF，如果选实线是不会有问题的，但是实线看不清图形的边缘。你转出来的那个框，可以发现看不清边缘。
所以还是要选实色轮廓。问题是选了实色轮廓以后会出现奇怪的斜线。
用solidworks打开同样的图形，转成Pdf，实体轮廓就不会有这种斜线。

liufeng104

proe是由线构成面的你如果要显示边框的话，proe做不到没法子要不就是显示成四边面就可以或者三边面，因为proe导出来的都是4边面或者三边面
