如何在一个零件上做一个与另外一个零件一模一样的孔

ming222612 · 发表于 2019-7-24 12:58

本帖最后由 ming222612 于 2019-7-24 20:44 编辑

各位大侠，如何在一个零件上做一个与另外一个零件一模一样的孔

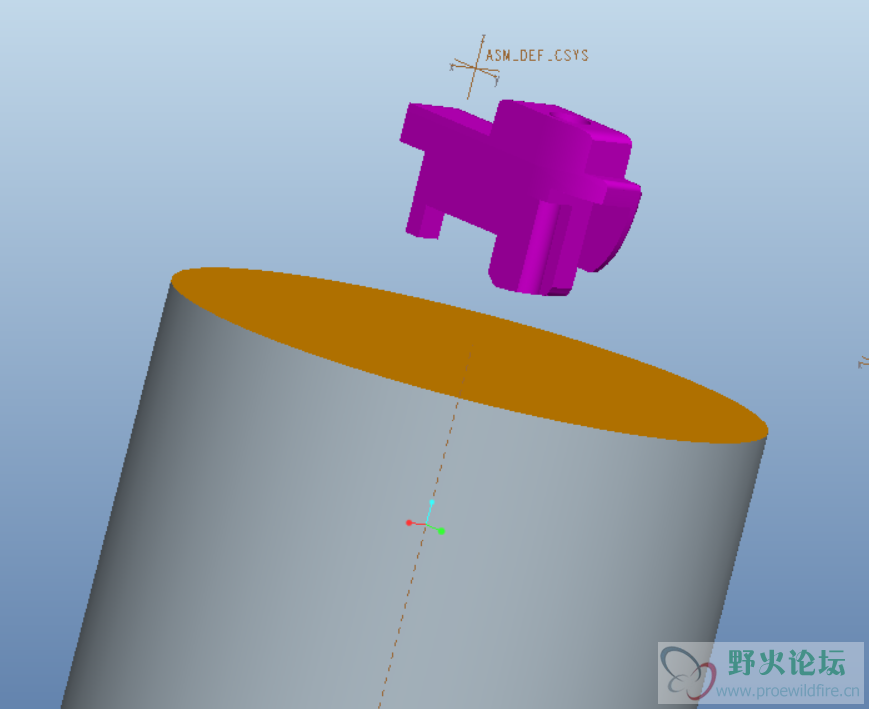

如下图中，我想在圆柱的金色面挖一个与紫色的零件一模一样的孔，要如何操作

非常感谢！！

350.rar (217.76 KB, 下载次数: 11)

kfc123 · 发表于 2019-7-24 13:13

把紫色部分复制成曲面后去除实体，拉伸一个圆柱，选中先前复制的紫色曲面，实体化去除材料

kusoray · 发表于 2019-7-24 13:46

发布几何，复制几何

liurunxing · 发表于 2019-7-24 13:54

也可以在装配模式下操作，进行布尔运算。
将紫色的零件装配到合适的位置。
然后，编辑——元件操作——切除。

自认为是楼上的操作才是正统。
插入——共享数据——复制几何。

c14501044 · 发表于 2019-7-24 14:09

插入--复制几何--实体化切除

c14501044 · 发表于 2019-7-24 14:09

最好是上传文件帮你

ming222612 · 发表于 2019-7-24 14:12

我上传附件，哪位大侠帮忙画下，非常感谢

ming222612 · 发表于 2019-7-24 14:15

c14501044 发表于 2019-7-24 14:09
最好是上传文件帮你

已上传，非常感谢

ming222612 · 发表于 2019-7-24 14:15

liurunxing 发表于 2019-7-24 13:54
也可以在装配模式下操作，进行布尔运算。
将紫色的零件装配到合适的位置。
然后，编辑——元件操作——切 ...

已上传文件，能否帮忙弄下，非常感谢！！

ming222612 · 发表于 2019-7-24 14:16

kfc123 发表于 2019-7-24 13:13
把紫色部分复制成曲面后去除实体，拉伸一个圆柱，选中先前复制的紫色曲面，实体化去除材料

已上传文件，能否帮忙弄下，非常感谢！！
