Creo3.0三维导二维，角度剖面求解

514259434 · 发表于 2017-2-20 14:54

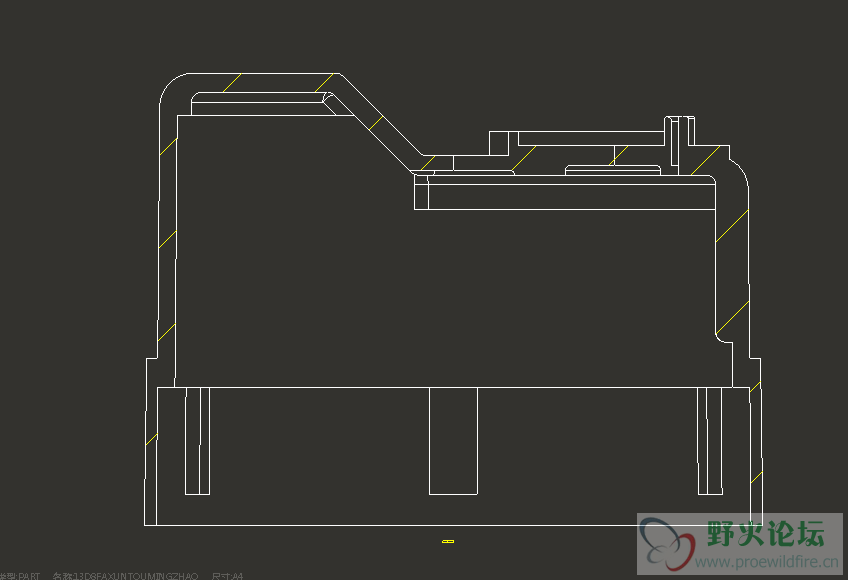

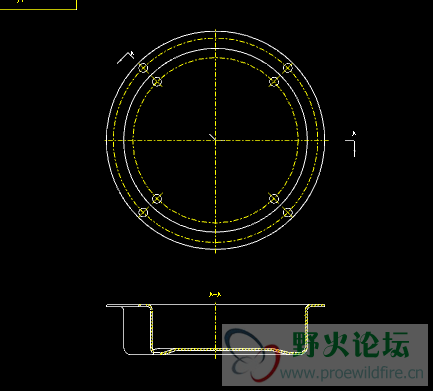

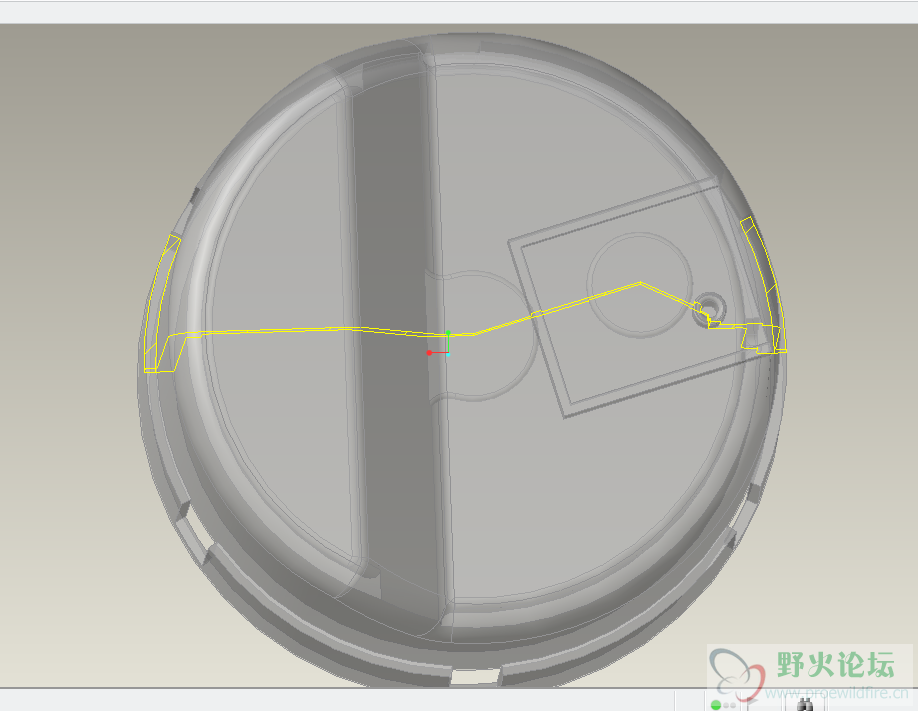

在三维造型画完后，需要角度剖面，但画完了剖面线后，剖面却不平摊延伸，依然处于平面剖视图，如图所示，求解？

514259434 · 发表于 2017-2-20 14:59

自顶一个，求问有没有平摊延伸剖面的办法，改变剖面线为阶梯剖是不行的了，因为两个圆之间是前后成像有相交的地方。

何必相恋 · 发表于 2017-2-20 17:13

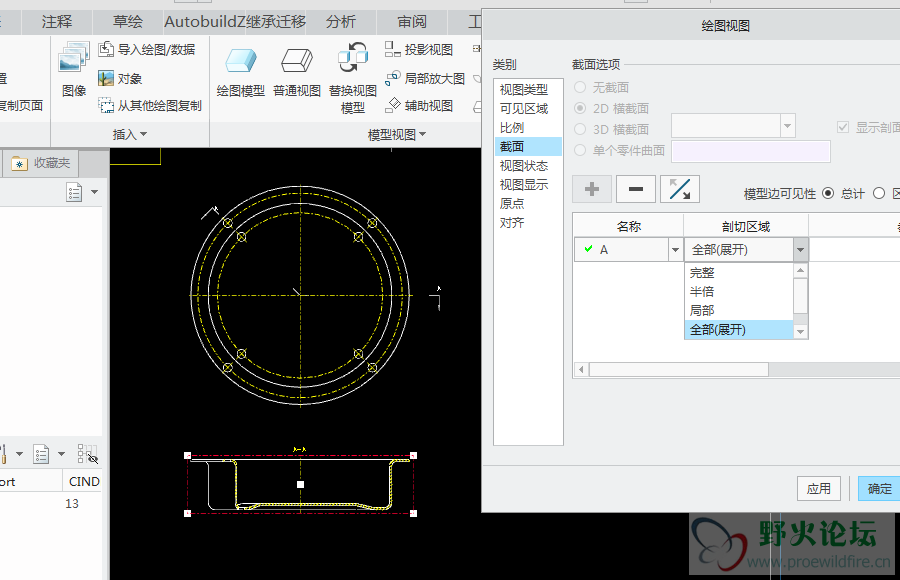

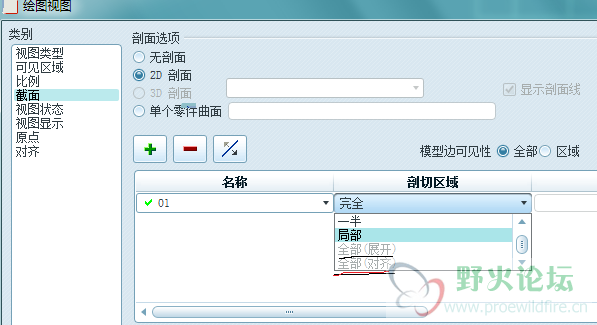

如图，我的是proe5.0，剖面有个两个选项，图中我用黑线标出的是把截面平摊，截面的尺寸肯定会大于产品直径，一般工程图都是用第二种，第二种是已中心线为对称把截面投影长度表示出来

fuguangyi · 发表于 2017-2-20 18:31

本帖最后由 fuguangyi 于 2017-2-20 18:36 编辑

1、首先创建一个投影剖视图

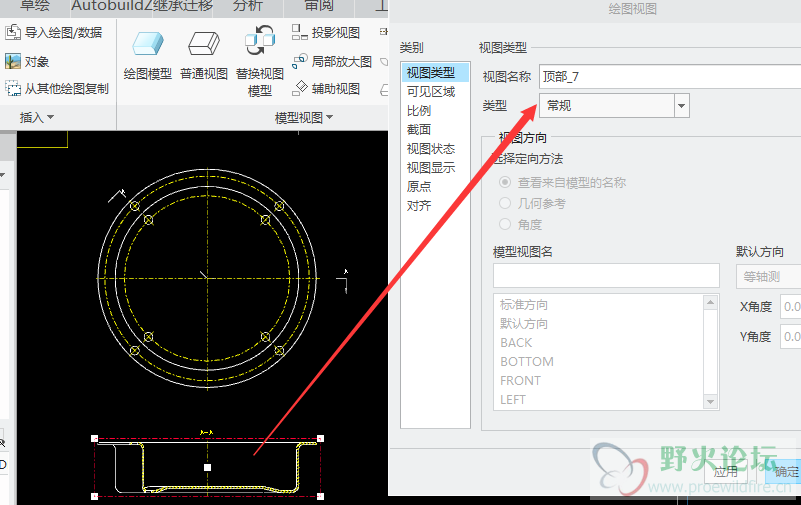

2、将投影剖视图改为普通视图

3、将剖视图改为展开

4、调整角度到合适的位置

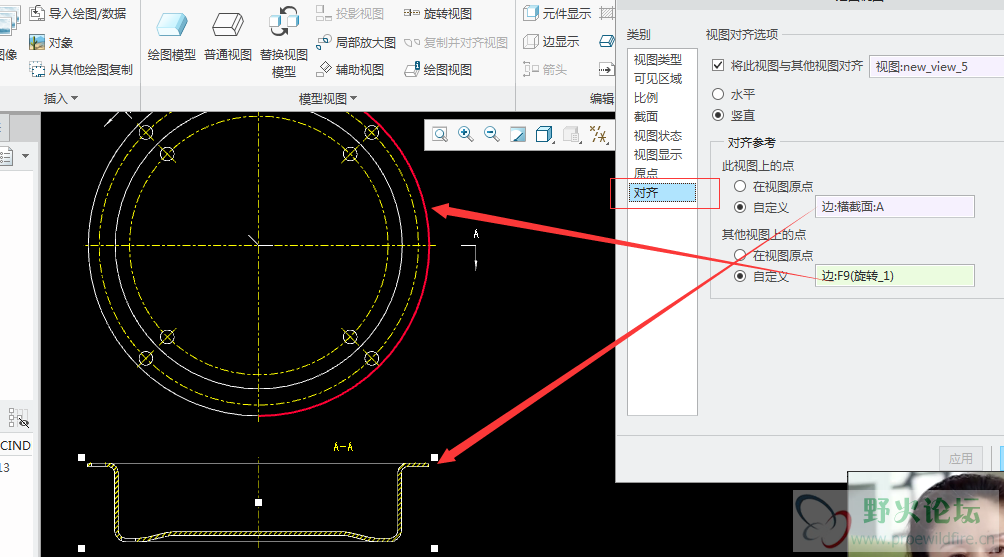

5、对齐

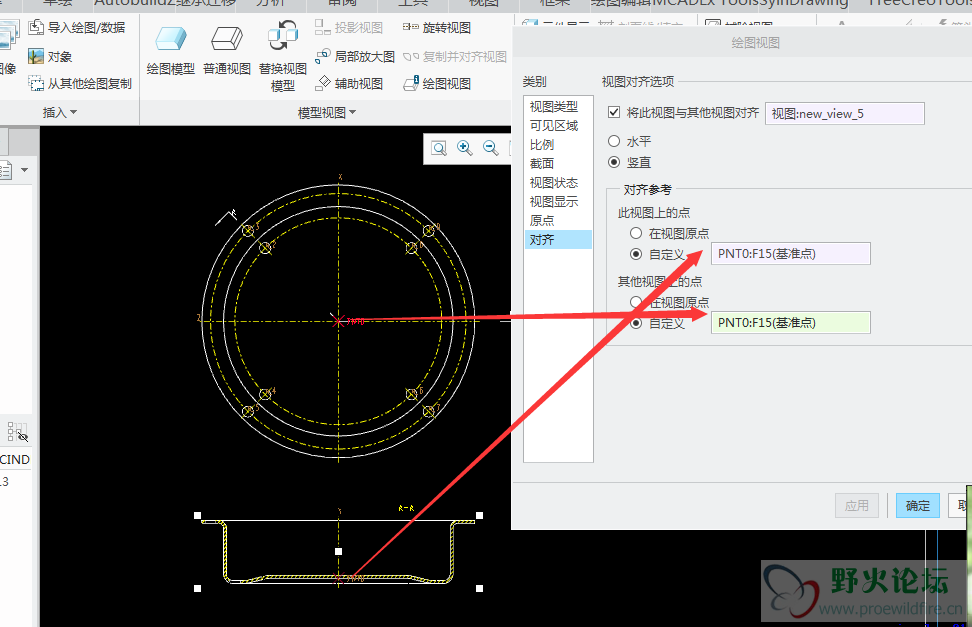

最好的方案先在3d里创建一个合适的点，
用点对齐，最好

514259434 · 发表于 2017-2-21 09:37

fuguangyi 发表于 2017-2-20 18:31
1、首先创建一个投影剖视图

已完美解决，谢谢您的指导

514259434 · 发表于 2017-2-21 09:37

何必相恋发表于 2017-2-20 17:13
如图，我的是proe5.0，剖面有个两个选项，图中我用黑线标出的是把截面平摊，截面的尺寸肯定会大于产品直径 ...

已完美解决，谢谢您的方案

futurism · 发表于 2017-2-22 10:05

感谢分享教程！
