这张图的条形孔的中心线怎么画？

chaoran · 发表于 2014-7-18 21:44

本帖最后由 chaoran 于 2014-7-19 18:24 编辑

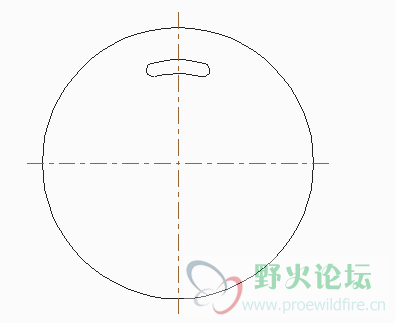

这张图的条形孔的中心线怎么自动生成，不需要自己在工程图里画？

bekehanmu · 发表于 2014-7-18 22:04

1.取条形孔上半部分的圆弧的半径R1
2.取条形孔下半部分的圆弧的半径R2
3.用R1减去R2得到的就是条形孔中心线的半径R3
4.取R1或者R2的圆心，以R3为半径画圆弧，就得到条形孔的中心线了
弱弱的问一句，楼主你确定你是学机械的吗？

还是抽时间多学学机械制图吧

lonelies · 发表于 2014-7-18 23:04

这个应该没什么难道吧

xuxiaofeng · 发表于 2014-7-19 09:41

楼主还是多看看书吧

123415040 · 发表于 2014-7-19 09:59

我估计楼主问的是怎么用Creo绘图作出来，并非不懂得原理，而是不懂Creo的实际操作步骤
AutoCAD CAXA等二维都被楼主玩烂了 Creo却无从下手是吧

面点师 · 发表于 2014-7-19 10:31

本帖最后由面点师于 2014-7-19 10:35 编辑

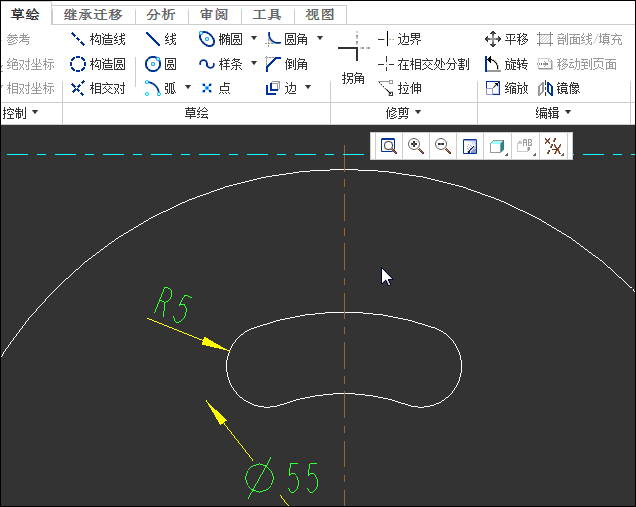

在工程图下,草绘-----圆弧
选择十字中心线和,孔的半圆为参考.
以十字中心线交点为圆心,以半圆的圆心为起点做圆弧.

chaoran · 发表于 2014-7-19 18:22

各位，creo没有自动生成的方法吗，自己画的有很多缺点，我看见论坛里还有好几个自动生成点划线的帖子，才发这个贴的

poplar19 · 发表于 2014-7-19 18:32

我喜欢用偏移边啦，最后记得改一下线型哦！

chaoran · 发表于 2014-7-19 18:34

poplar19 发表于 2014-7-19 18:32
我喜欢用偏移边啦，最后记得改一下线型哦！

感谢回复，没有办法自动生成吗

poplar19 · 发表于 2014-7-19 18:36

chaoran 发表于 2014-7-19 18:22
各位，creo没有自动生成的方法吗，自己画的有很多缺点，我看见论坛里还有好几个自动生成点划线的帖子，才发 ...

这种圆形的中心线，据我所知确实没有太好的办法，就像齿轮的分度圆，我也一直是草绘的...
