Creo2.0钣金中的“止裂槽”与”扯裂“

085304229

当附加钣金璧部分与附着边相连，并且弯曲角度不为零时，需要再连接处的两段创建止裂槽。
止裂槽有四种形式，下面我将进行一一说明：

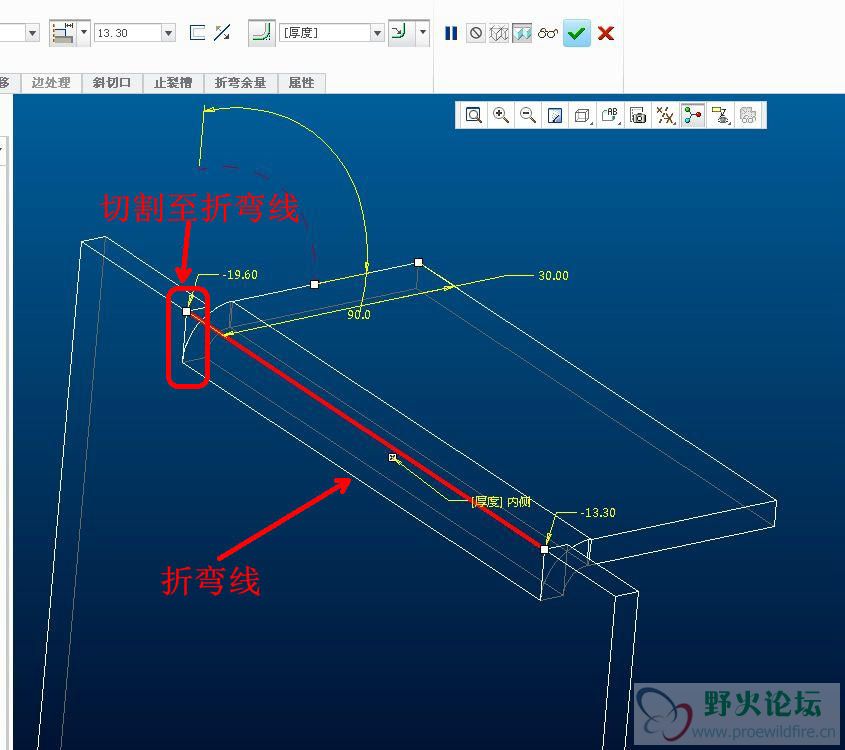

第一种：扯裂止裂槽。概念：在附加钣金璧的连接处，通过垂直切割主璧直折弯线处来构建止裂槽，当创建扯裂止裂槽的时候，用户不需要输入任何信息。无须定义尺寸。

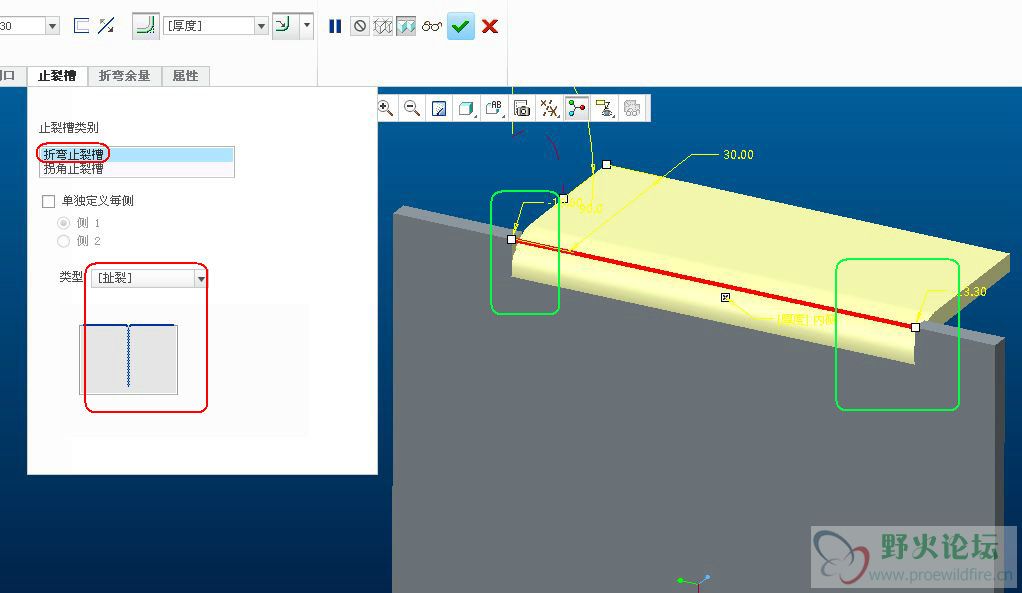

下面我们看一下，它的具体图解.从图中大家可以很清楚的理解了扯裂止裂槽了









第二种：拉伸止裂槽。概念：在附加钣金璧的连接处用材料拉伸至折弯构建止裂槽。当创建该类止裂槽时需要定义止裂槽的宽度和角度

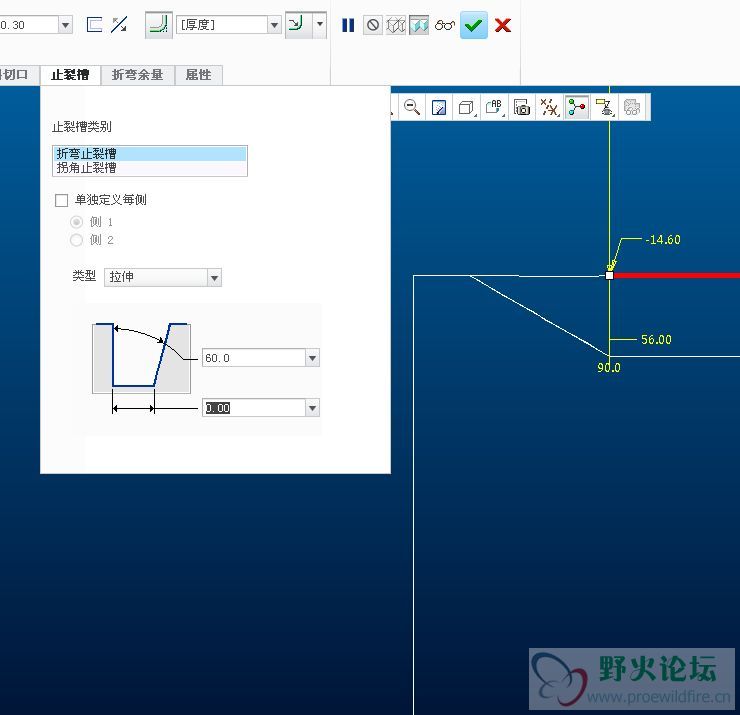

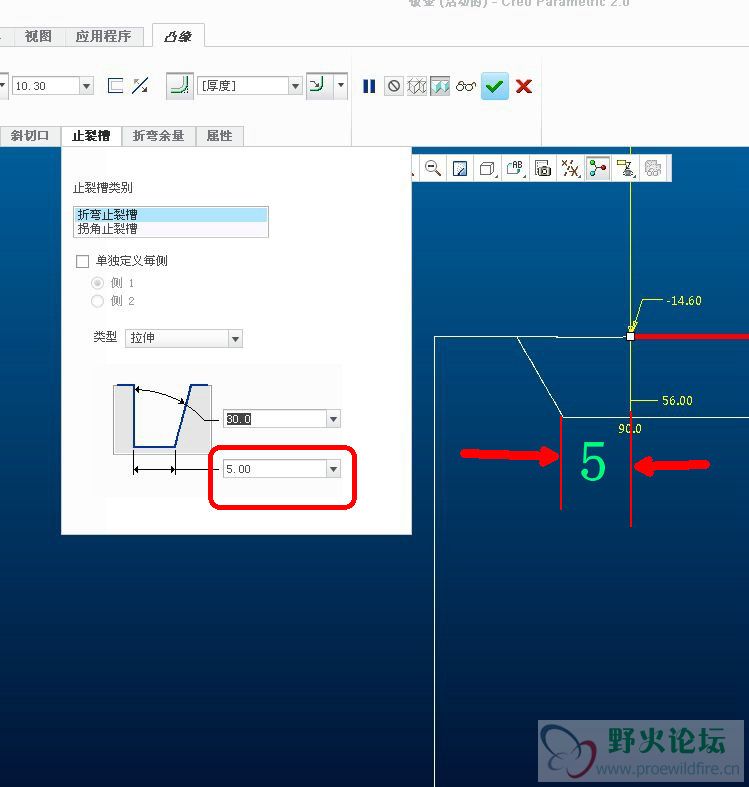

下面我们观察一下，是怎么样定义，拉伸止裂槽的。

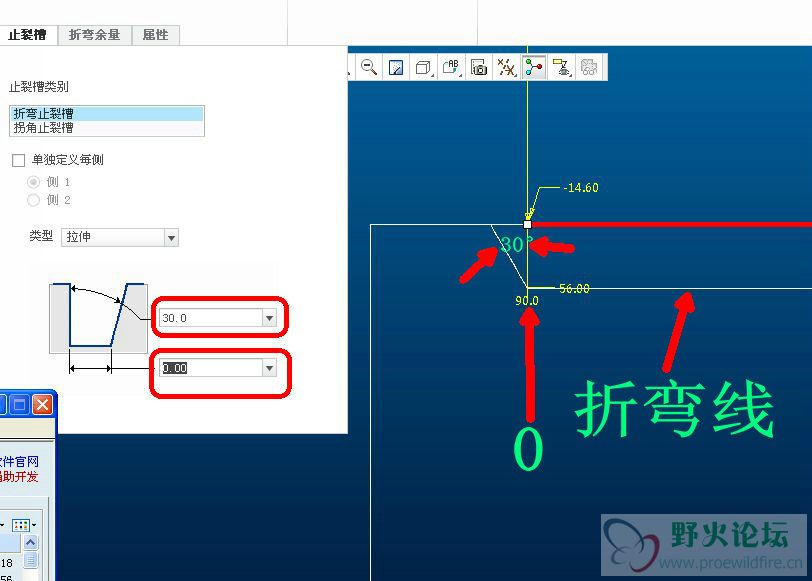

看下角度变化









看一下宽度的变化，这里我都采用单一变化，方便观察有何不同

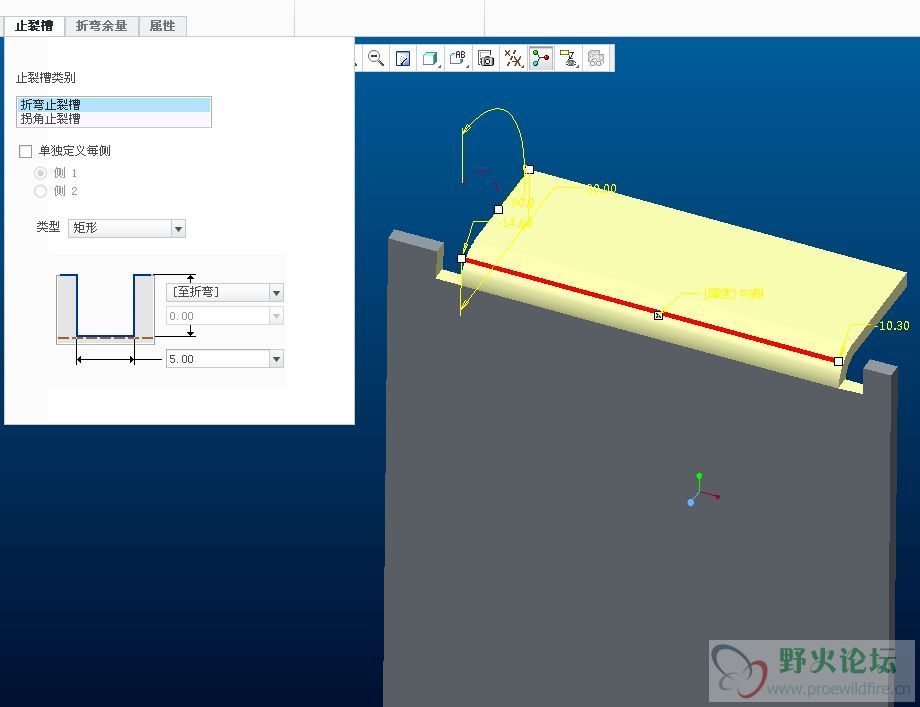

第三种：矩形止裂槽。概念：在创建附加钣金璧的连接处，将主璧材料切割成矩形缺口来构建止裂槽。当创建该类止裂槽的时候需要定义矩形的宽度和深度。

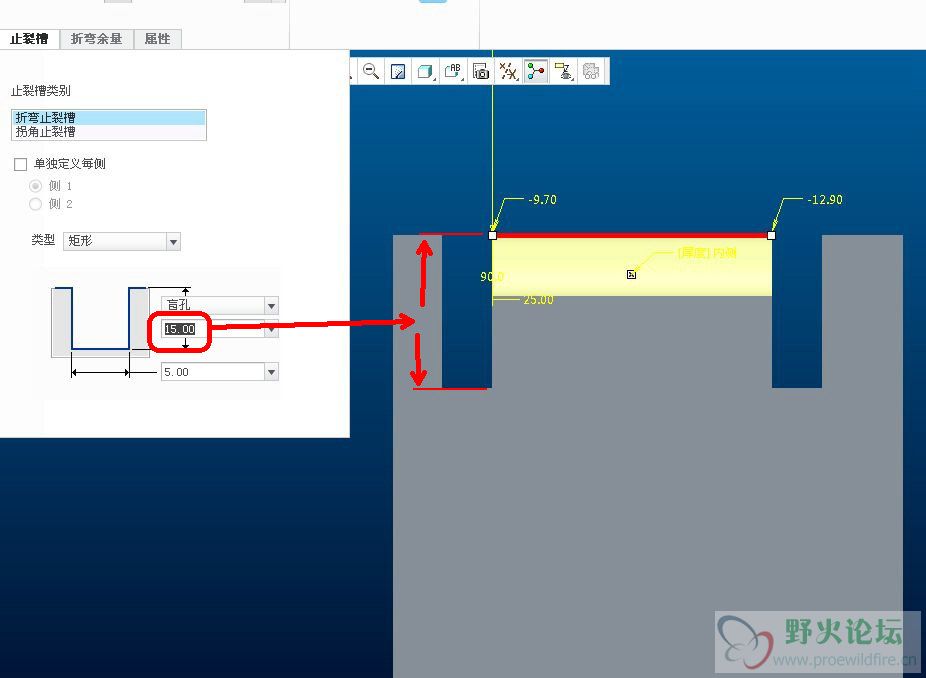

其中深度里面有两个选项“至折弯”、“盲孔”。其中“至折弯”是当你选择使用“矩形止裂槽的时候，系统会默认选择它的。从主钣金的外边缘至添加的附加璧的折弯处。（看图就明白了）”盲孔“这个大家应该很清楚就是可以输入数值的。

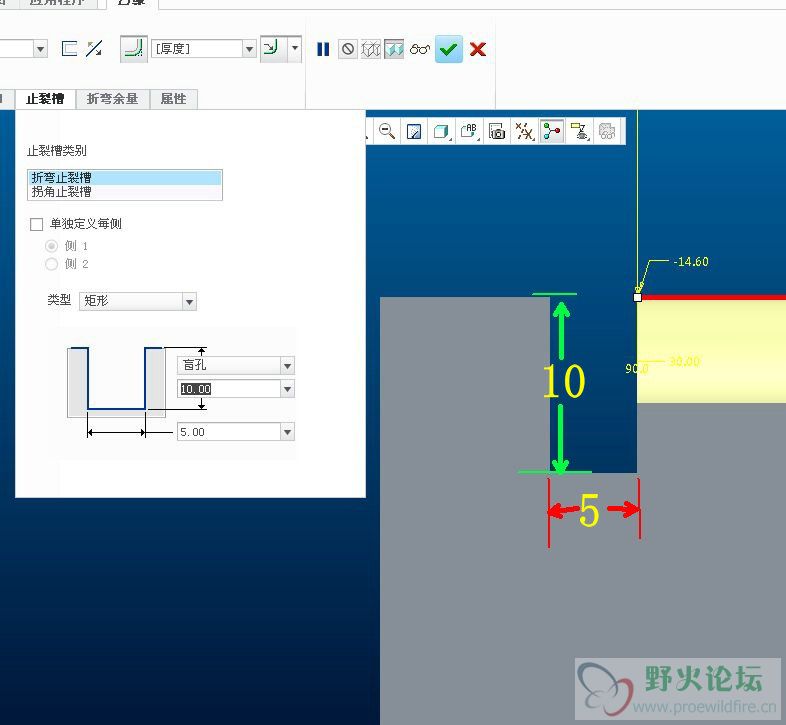

下面欧诺个过变量变化看一下。










改变深度值









改变宽度










第四种：长圆形止裂槽。概念：在附加钣金璧的连接处，将主璧材料切割成长圆弧形缺口来构建止裂槽。当创建此类止裂槽时，需要定义圆弧的直径及深度。

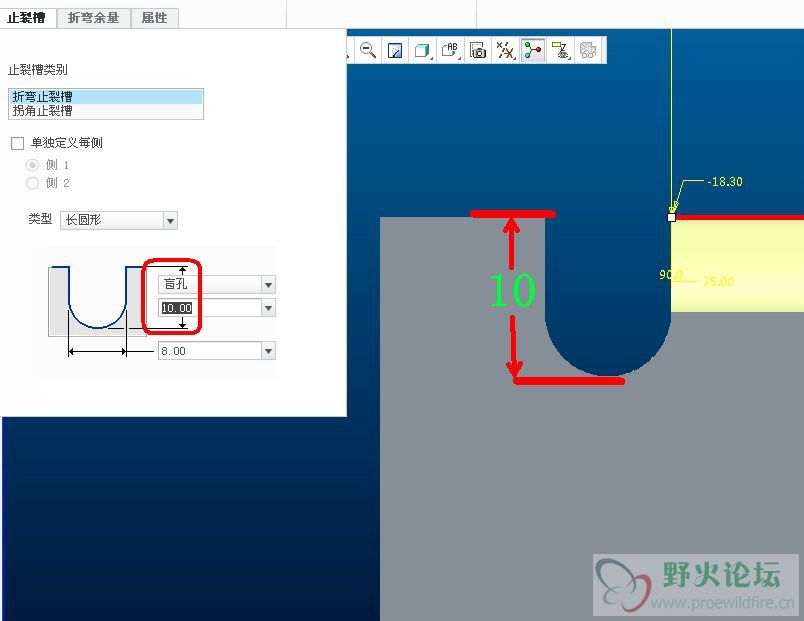

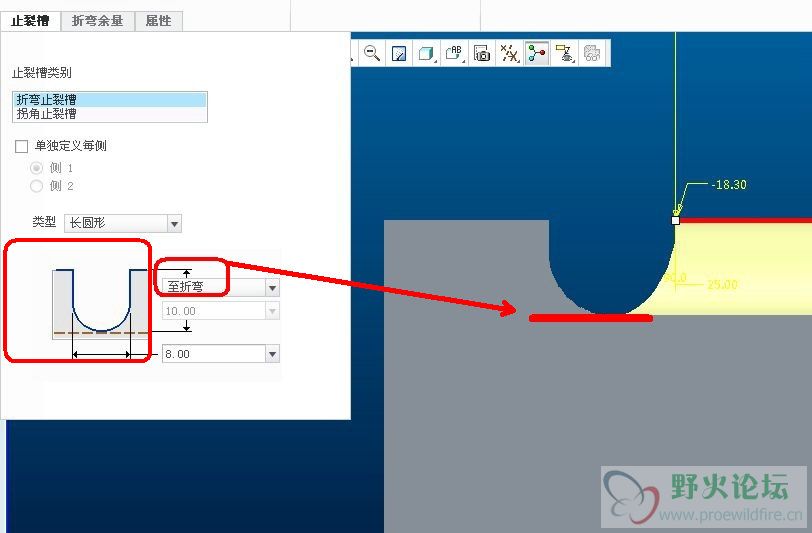

看到深度选项里面有三种选项，我们看一下什么意思。首先看一下至折弯。从图中不难发现：至折弯就是这圆弧最底部与折弯处相切。








看至相切是什么样子的，看图你就什么都明白了










还有一个盲孔

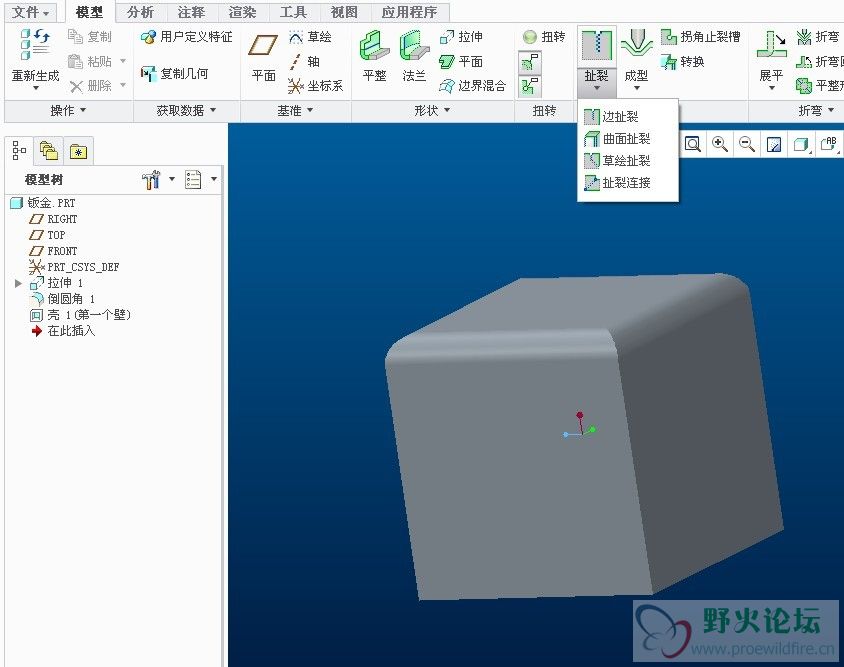

下面看一下”扯裂“的使用，裂缝主要是辅助钣金展开使用的。creo2.0里面的裂缝有四种形式，下面进行介绍










第一种：边扯裂：是指一条沿着边的锯痕，它用于辅助钣金展平。根据设计需要的不同，可以将边缝的拐角类型设置为”开放“、“盲孔”、”间隙“、"重合"等。

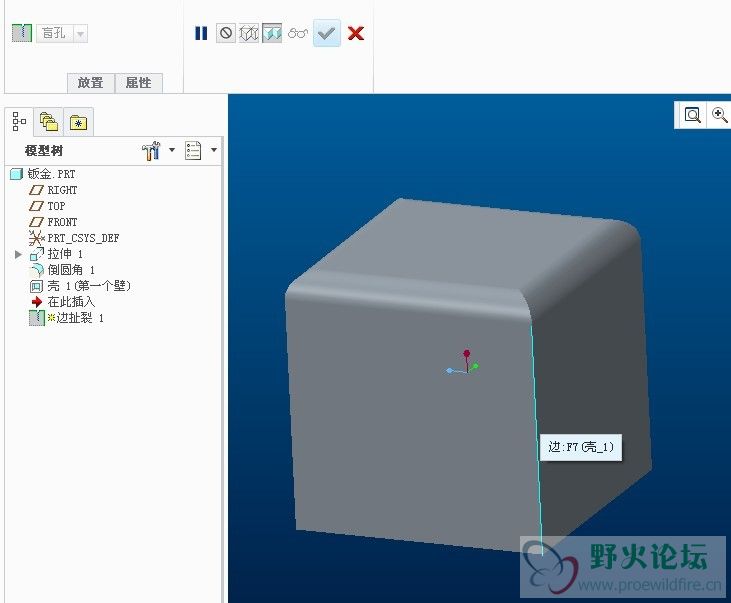

具体看操作，选择”边扯裂“，选取图中加亮的那条边

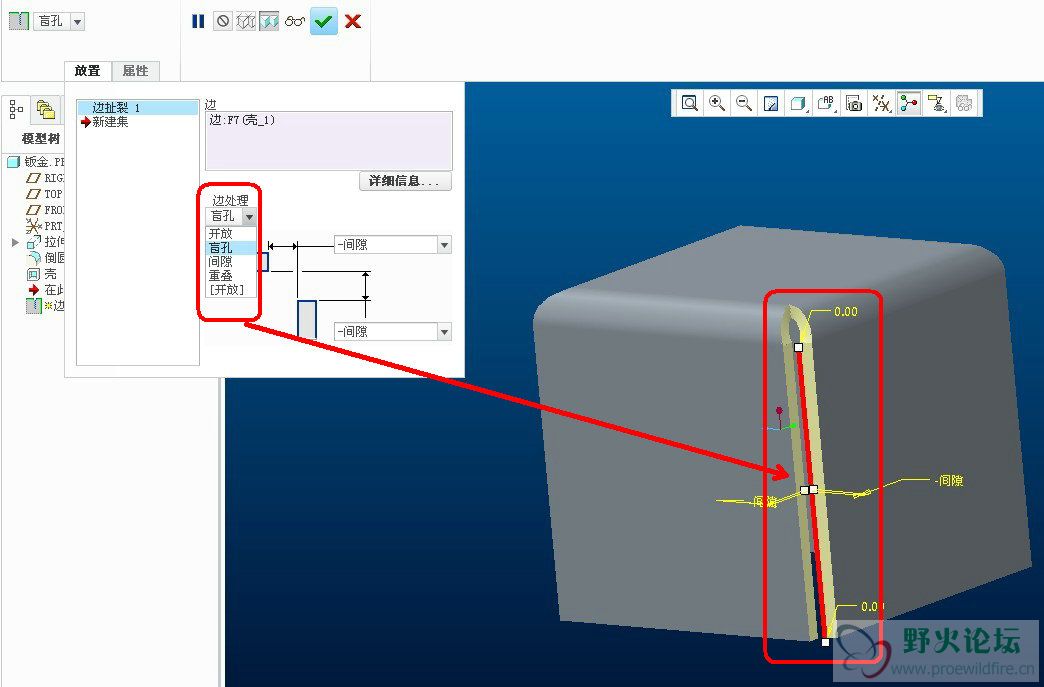

选中之后看到，如图，其中边处理的类型有四种，”开放“、”盲孔“、”间隙“、”重叠“选择开放的时候看到，里边的钣金璧正好接触。

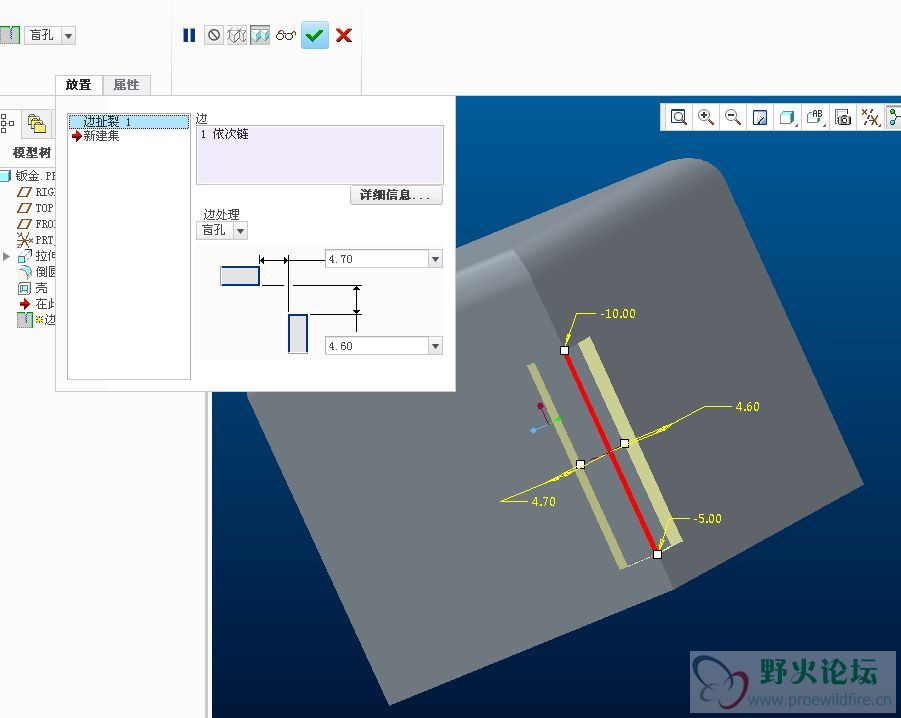

”盲孔“就是可以输入间隙值的，这里面我们从底部正视图看一下，就知道这些值的意思了











看到图片中还有一个数值”0“这个是指我们选择的那条边，创建缝的长度的数值。如图都为0时









修改一下看一下结果（双击尺寸值”0“直接输入数值，只能是负的值）

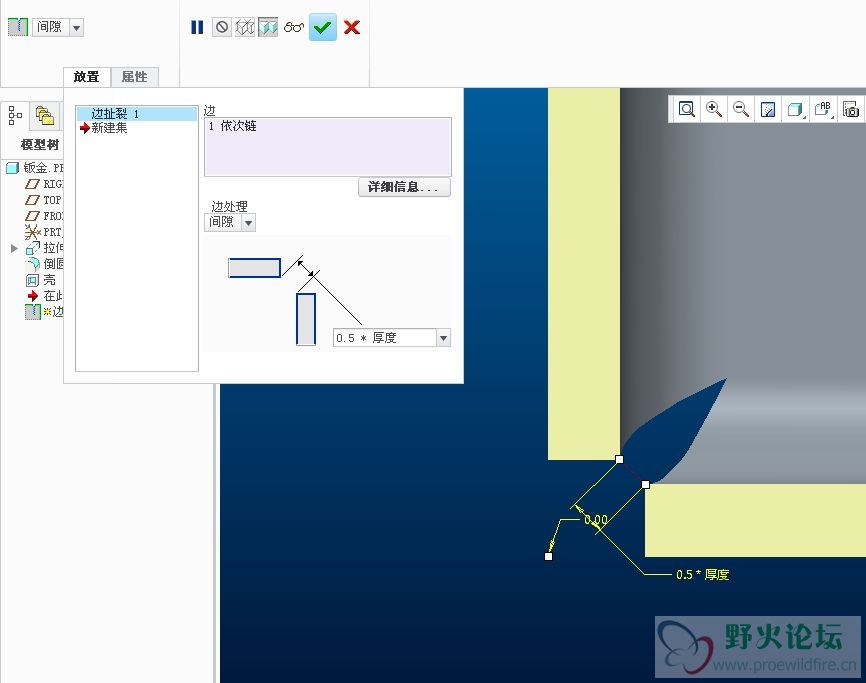

看一下”间隙“是指什么，具体看图就知道了。如图

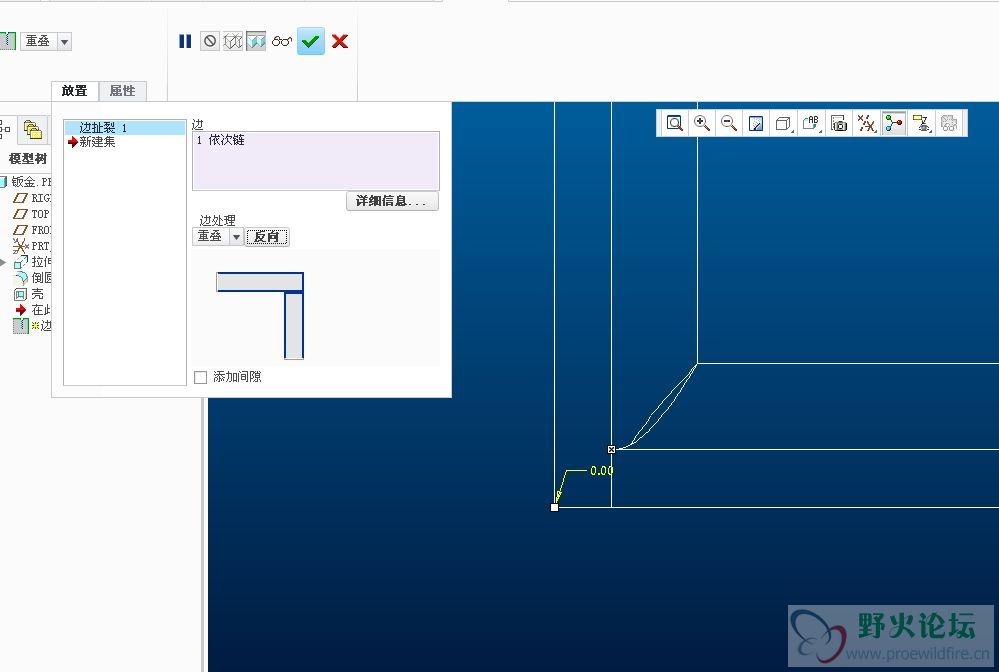

在看一下”重叠“是什么样的。就像它的名字一样，正好接触在一起就叫重叠了。可以看到图片里面的”反向“可以调整如图所示









单击”反向“后

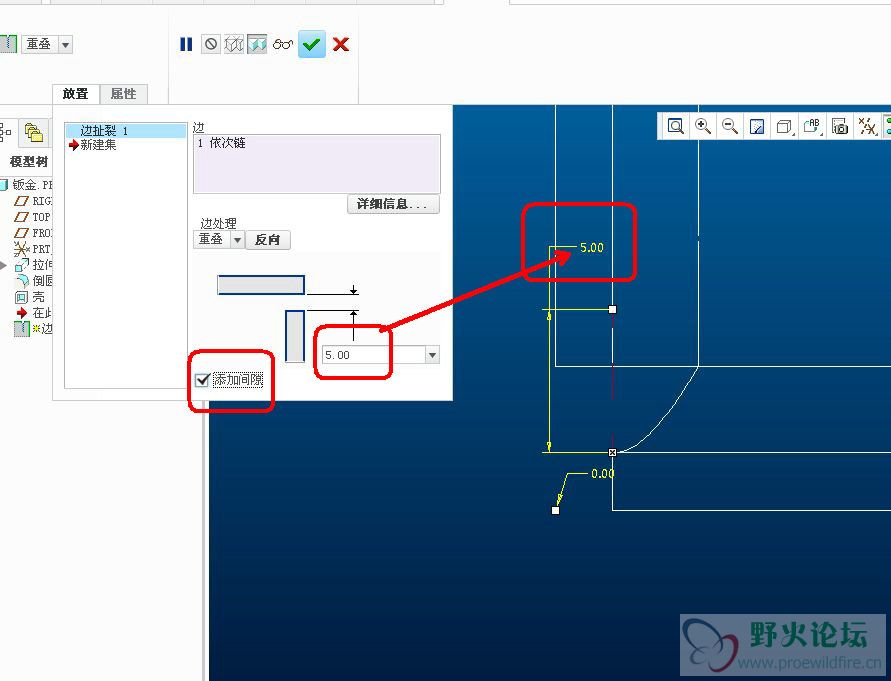

勾选”添加间隙“选项此时可以调整间隙值。如图所示








第二中，曲面扯裂：是指从模型中切除并非整个选定的曲面片，从而生成一个曲面缝。单击”曲面扯裂“弹出如图所示对话框

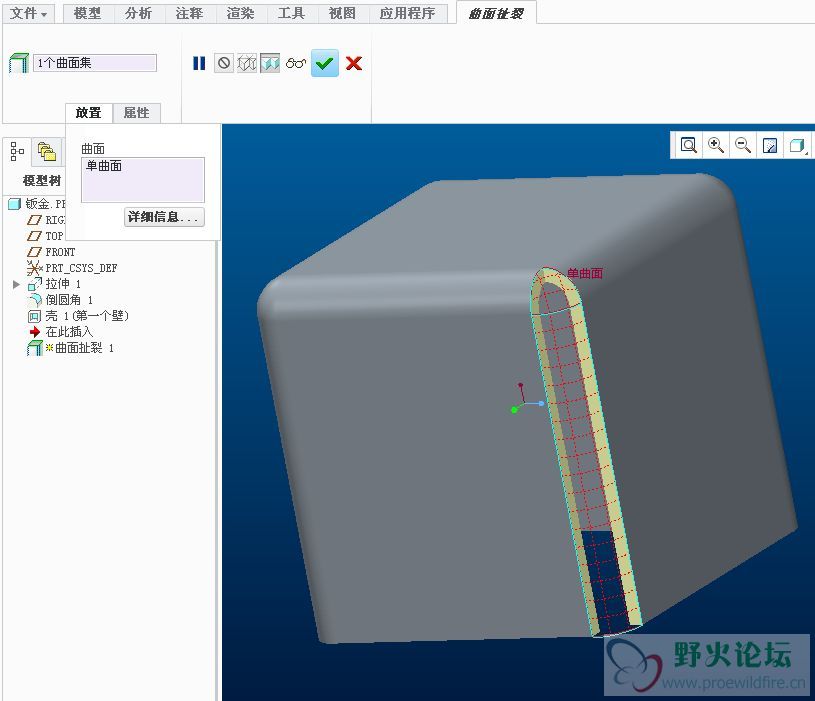

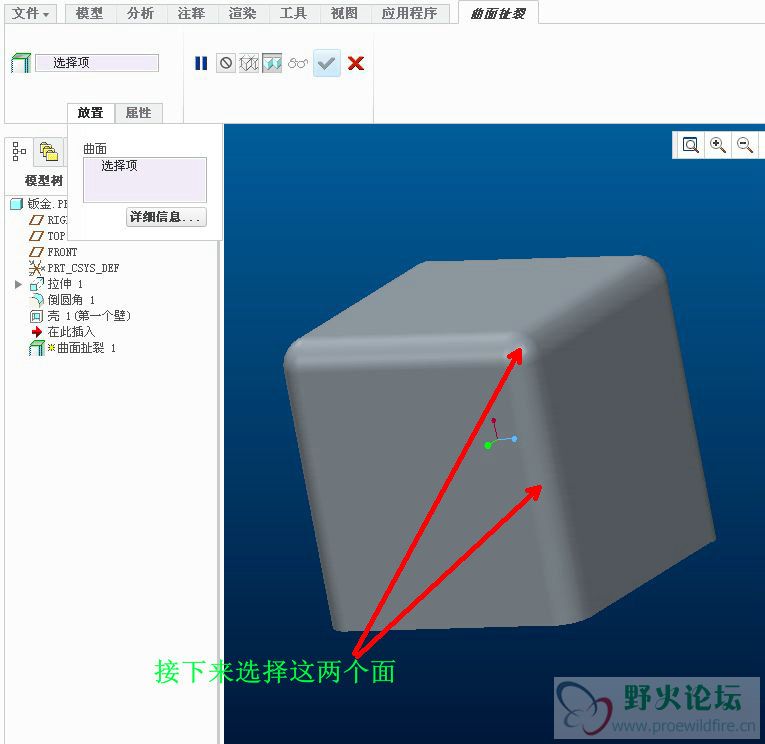

选择图中的两个面后。看到曲面被移除了，（曲面扯裂比较简单的）

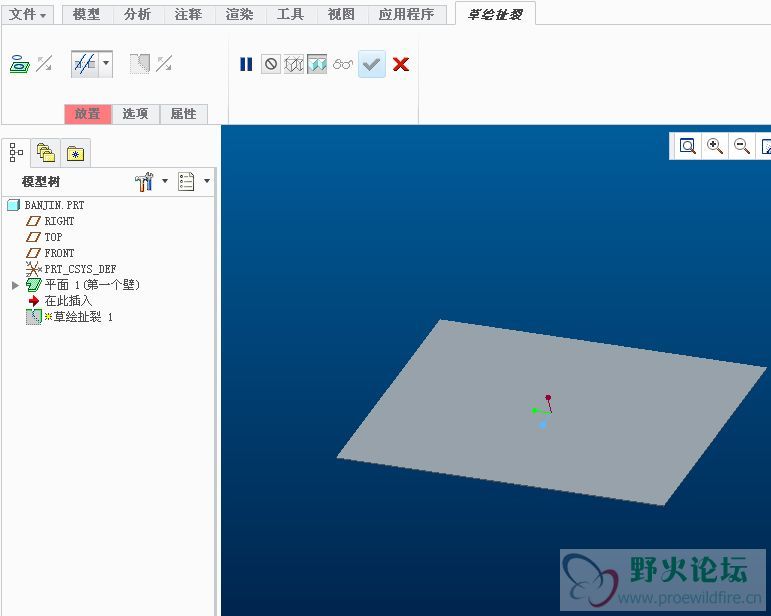

第三种：草绘扯裂是指沿着草绘线创建锯痕的。进入草绘扯裂如图








单击“放置”下的“定义”，选择草绘平面

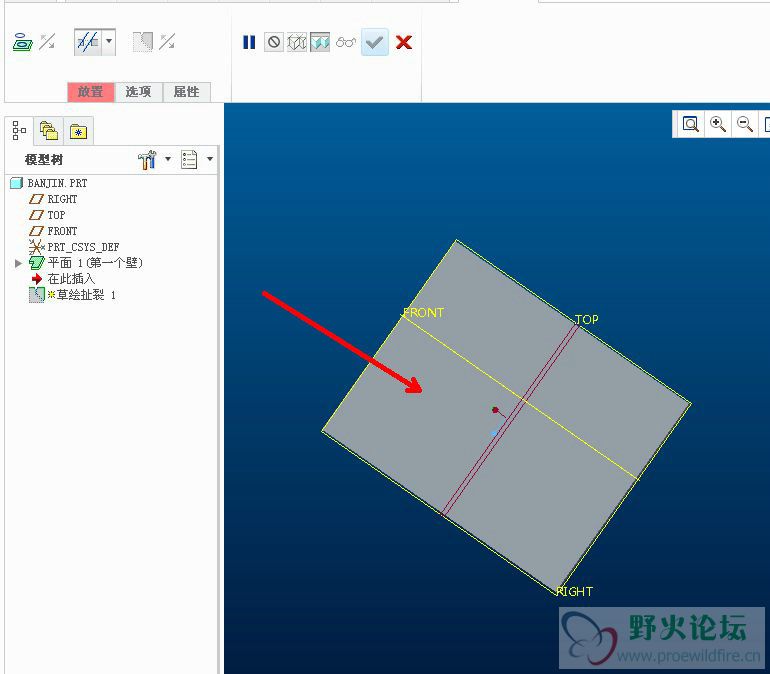

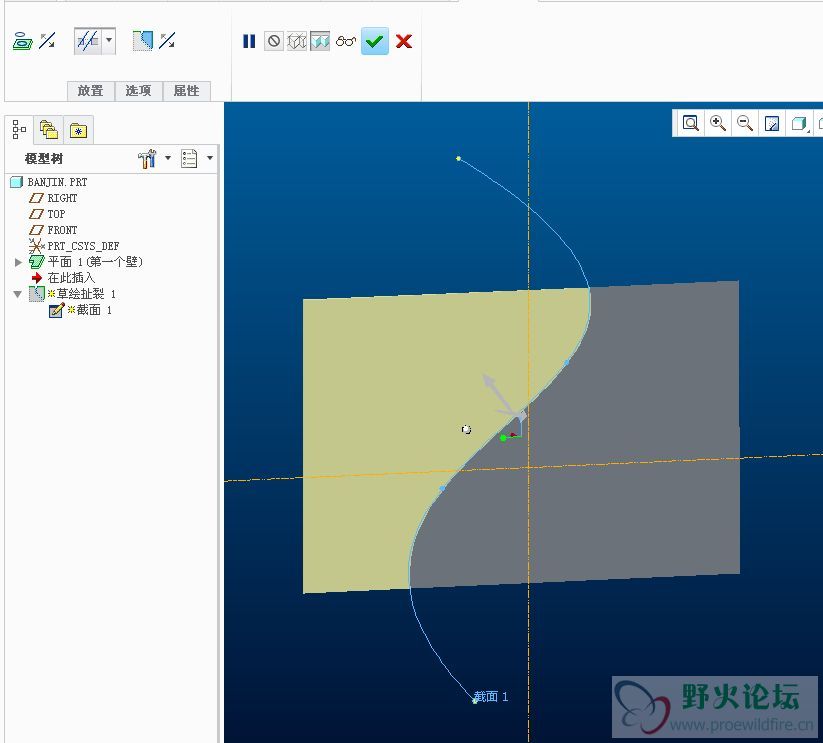

这里我选择钣金表面作为草绘面，然后进入草绘环境，随便绘制一条曲面（注意曲线一定要开放不能闭合）。












完成草绘后，返回到钣金模型里。看到钣金被“锯开了”

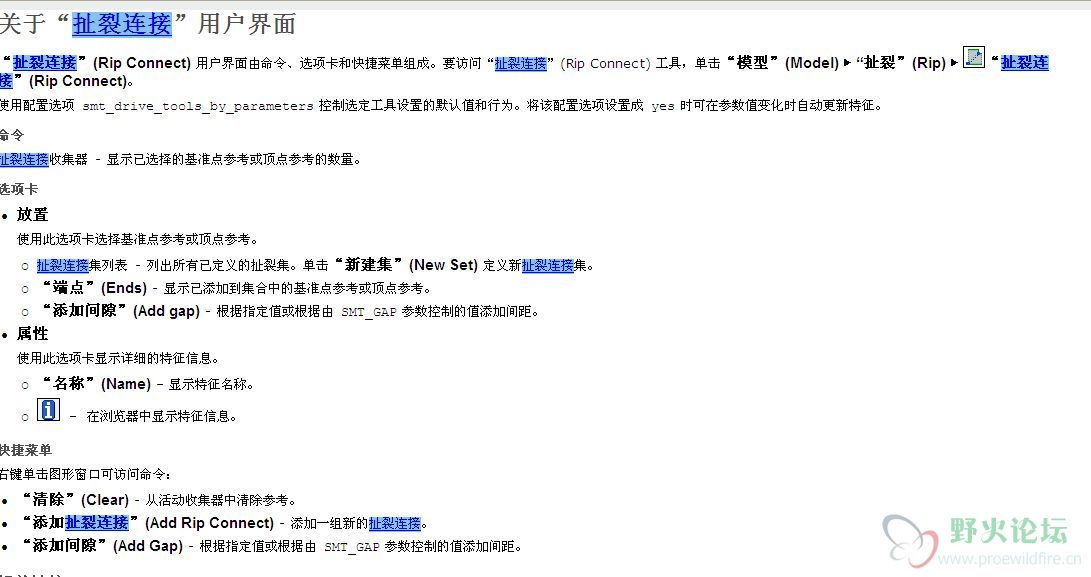

第四种“扯裂连接“看一下，Creo2.0里面的扯裂连接。资料不多所以只知道这么点，以后要是有就会更新上去。














最后这个”扯裂连接“，自己摸索了半个下午，还是没解决。等我学会了，再添上，或者哪位会的，写一写。在此先谢了。
