发动机四气门进气道画法

wowo · 发表于 2013-7-21 10:21

各位大侠好，最近老师要求我在半个月内用proe画出柴油机四气门进气道，对于proe我也就是会使用些基本特征功能罢了，哪会画出这么复杂的东西啊。我想能够画出进气道来不光是需要会用proe就可以的吧，还需要熟悉进气道结构设计的知识吧。论坛各行各业高手云集，因此，想在论坛里询问一下有没有能帮助我解决这个问题的前辈，在这里先说一声谢谢！

BoYa_DIY · 发表于 2013-7-21 10:34

怎么也得上个图, 让大家知道你想要画什么东西啊

wowo · 发表于 2013-7-25 23:20

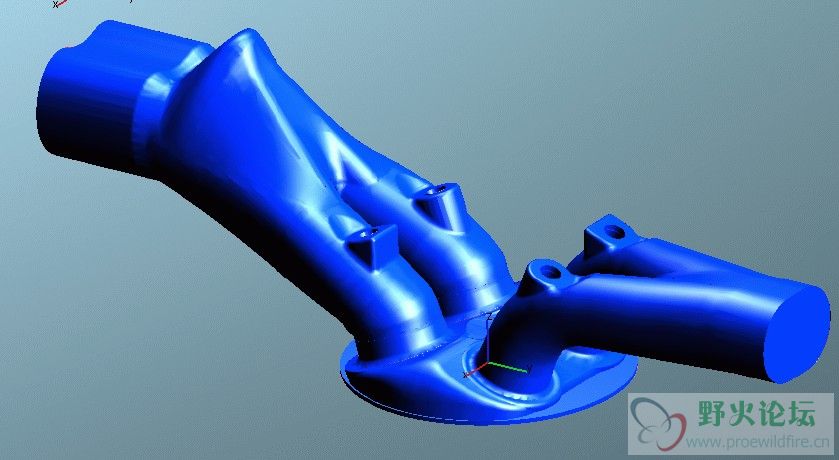

这个样子的进气道

wowo · 发表于 2013-7-25 23:21

你好，三楼这个样子的

永不言败 · 发表于 2013-7-26 01:16

看起来有点复杂学习中

BoYa_DIY · 发表于 2013-7-27 08:45

没有CAD图纸吗 ?

zdg251889620 · 发表于 2013-7-30 11:26

这个东西是有点难度，你先画出PART，然后再薄壳+倒角，如果对于尺寸没有特殊要求，那就尽量使用简单的拉伸命令再结合不同面上曲线的边界混合命令，应该不是问题。

wowo · 发表于 2013-8-6 23:25

感谢楼上的热情回复！准确地说，是下图所示这个模型。这个模型是从发动机缸盖里面的气道复制出来的，老师让我照着一步一步画出来，我尝试了曲面造型和可变截面扫描特征，水平不够没能画出来。各位前辈有没有从事发动机缸盖设计的，像进气道这种模型是不是有固定的proe建模方法才能画出来呢，还是proe用的很熟就能画出来

wowo · 发表于 2013-8-6 23:28

前辈您好，这个模型是从发动机缸盖里面的气道复制出来的，老师让我照着一步一步画出来；没有CAD图纸，只要画的相像就行。

亮剑 · 发表于 2015-4-29 16:38

好难
