求解求助——钣金件展开问题

鱼与鱼与驴

kww6hh 发表于 2026-8-7 16:44
没加扯裂，你看模型树就可以看得到，应当是版本问题
另一个加了扯裂就能展开，是因为开始展开的时候软件 ...

能发个prt上来吗，看看你是怎么分割的。我用12.0分区区域总是失败

kww6hh

鱼与鱼与驴 发表于 2026-8-7 17:14
能发个prt上来吗，看看你是怎么分割的。我用12.0分区区域总是失败

10.0版本



灯罩.prt.zip (113.42 KB, 下载次数: 3)

2026-8-7 17:24 上传

点击文件名下载附件

bqrpyu

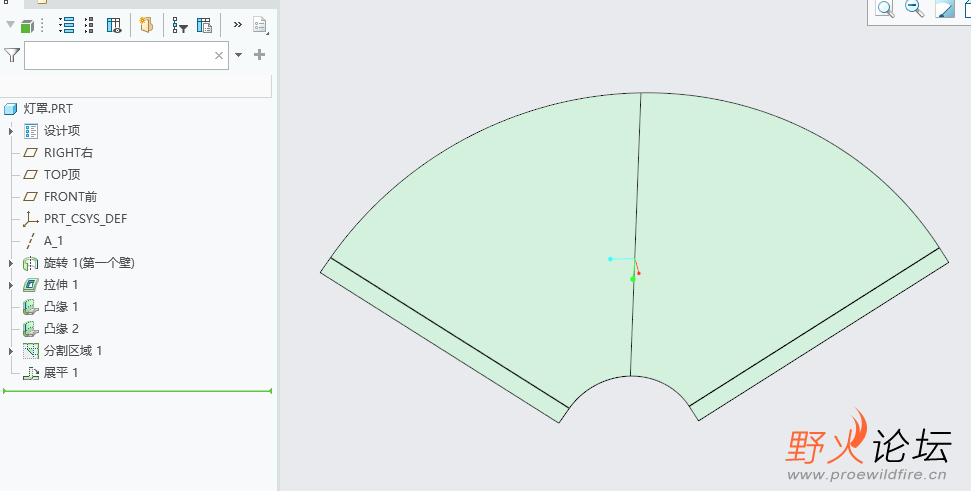

谢谢各位指点。问题解决是增加扯裂或者软件版本问题，多尝试还是有可能实现。

DWTAPS

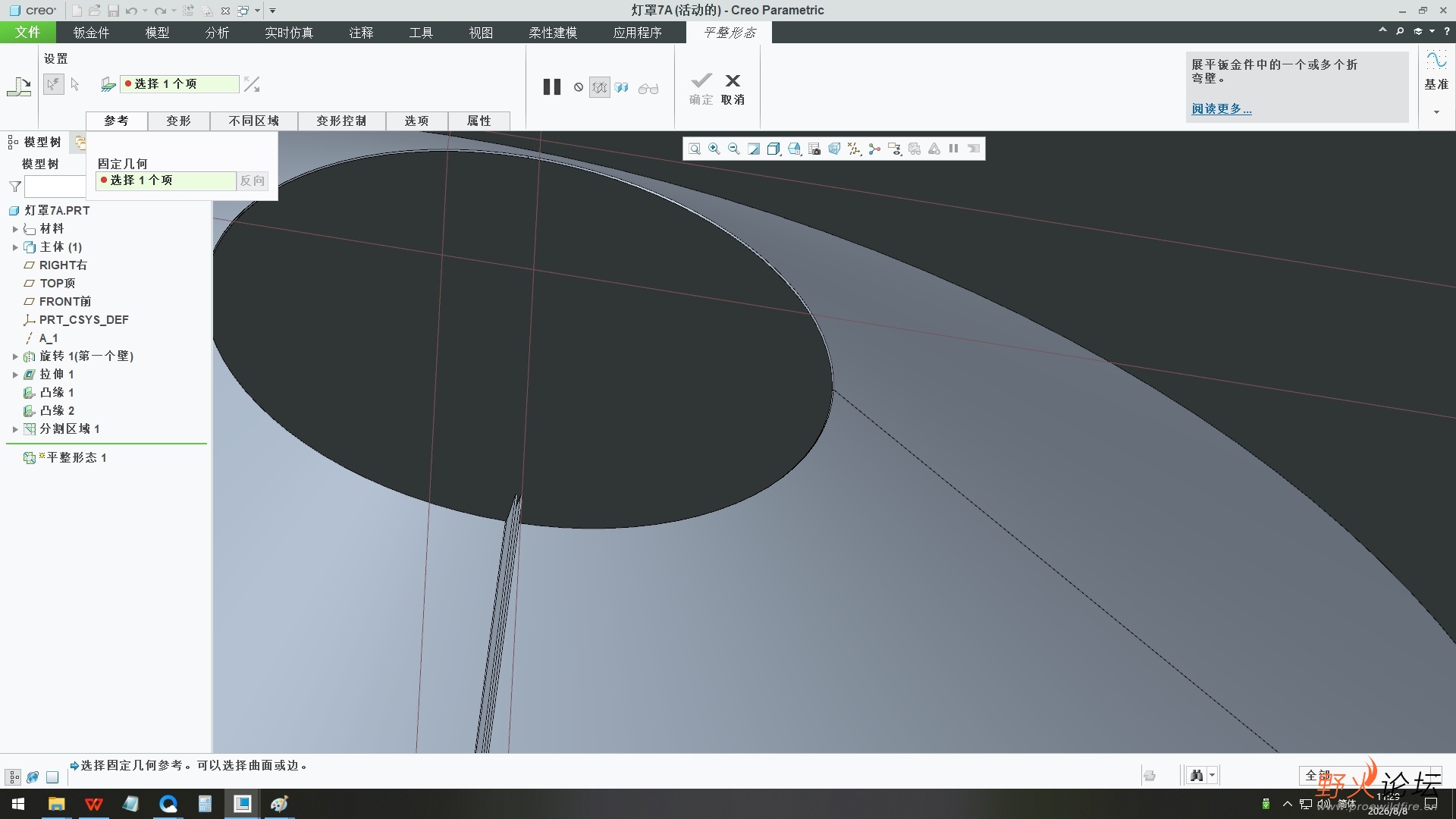

不增加扯裂的话，我的版本12.04，是没有办法识别到固定固定几何的，识别不到，就无法展平，感觉是两个法兰与基准面不平行导致的

20171207

打回重画，先用实体建模做完细节，再转钣金

韩雁222

creo7.0

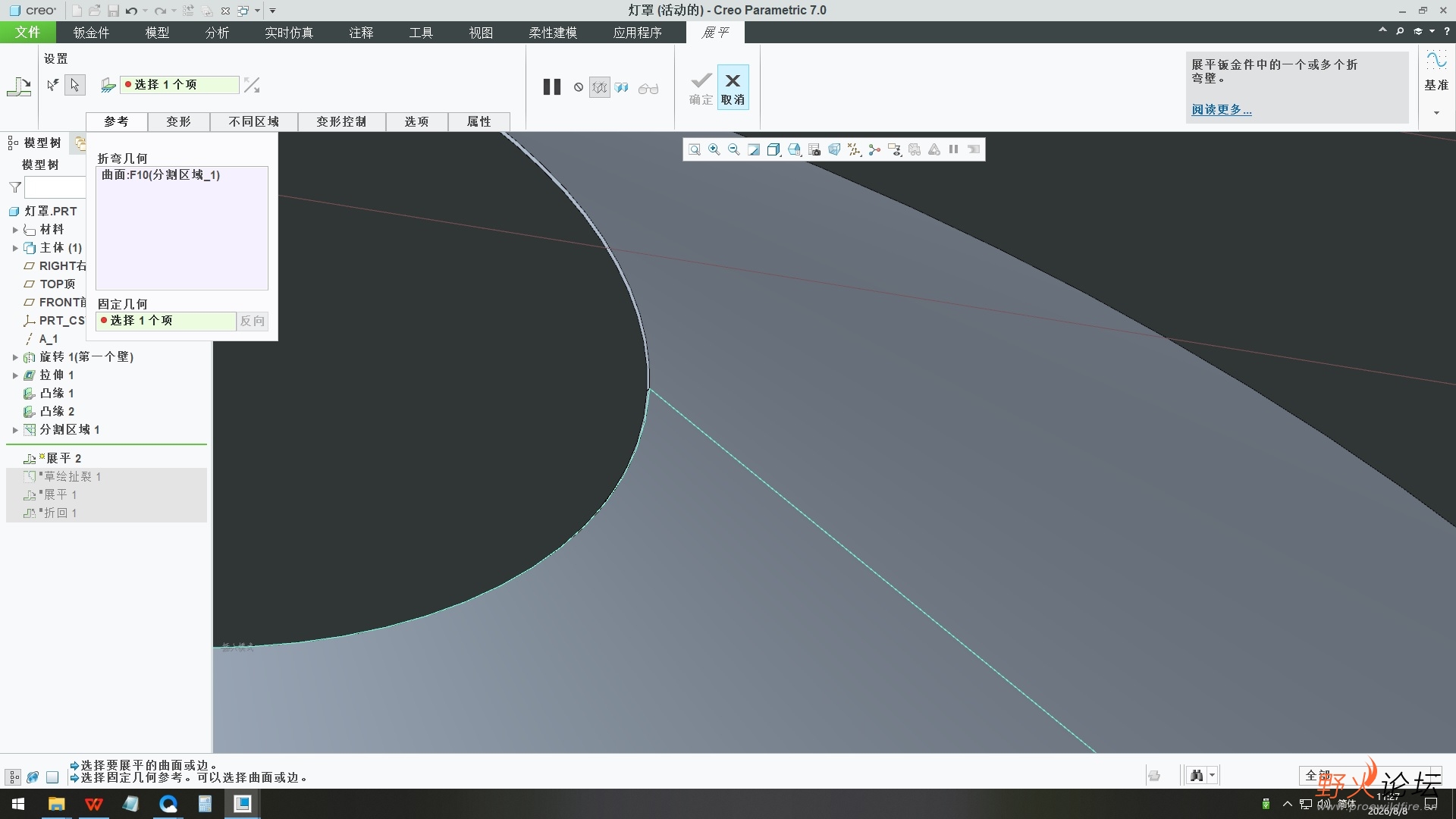

分割区域后依然没有可以选择的固定边。无法使用展平，也无法使用平整。

不知道是不是我漏了什么。

bqrpyu

20171207 发表于 2026-8-8 10:07
打回重画，先用实体建模做完细节，再转钣金

很想想看看你的方法和实例？请指教

bqrpyu

韩雁222 发表于 2026-8-8 11:34
creo7.0

分割区域后依然没有可以选择的固定边。无法使用展平，也无法使用平整。

我的，2.0版本，问题如你一样。

bqrpyu

DWTAPS 发表于 2026-8-8 09:06
不增加扯裂的话，我的版本12.04，是没有办法识别到固定固定几何的，识别不到，就无法展平，感觉是两个法兰 ...

Same to you!

bqrpyu

在Creo 2.0里，钣金展平的核心命令是「展平」(Unbend)，它能把三维折弯的钣金件“摊开”成平面，方便我们出工程图下料。

它的使用精髓可以概括为：先开缝，后展平，固定一个面，一次全展开。下面我为你拆解成三步。

📐 第一步：展平前准备——让零件有“缝”可展
对于像你之前提到的锥筒这样的封闭钣金件，Creo没办法直接展开，因为材料是一个连续的封闭环。在展平前，必须先用“扯裂”功能创建一条“缝”。

操作方法：点击【模型】→【工程】→【扯裂】→【边扯裂】，然后选择你想作为接缝的那条边。

扯裂类型：根据需要选择合适的处理方式，比如“开放”或“间隙”等。这个缝就是将来零件展开、成型的起始线。

🚀 第二步：执行「展平」命令——一键展开
这是最核心的一步。当你准备好零件后（封闭的已经开了缝），就可以执行展平操作了。

启动命令：点击【模型】功能区【折弯】面板中的 【展平】 按钮。

选择固定面：在随后弹出的【展平】操控板上，你需要选择一个在展开过程中保持不动的面或边。通常选择零件上面积较大或比较平整的一个面作为基准。

确认并执行：选择好固定几何后，点击操控板上的“对勾”按钮（✔）确认，系统就会自动计算并生成展平特征。

这时，你的三维模型就会变回平板状态。

⚠️ 第三步：展平后的注意事项——特征父子关系
展平成功后，有一点需要特别注意：在展平特征之后创建的所有新特征，都会成为该展平特征的“子项”，从属于它。

如果要继续建模：如果你只是想临时展平看看效果，或者需要在展平状态下去创建切割、冲孔等特征（这在钣金设计中很常见），可以在展平状态下直接操作。

如果只是看效果：如果你只是需要看一下展开图，并不想在展平状态下添加任何特征，那么在查看完毕后，应该直接删除这个展平特征。因为一旦你删除了它，所有依附于它的“子特征”也会被一并删除，这一点要格外小心。

💡 补充：从展平回到折弯状态
如果你在展平后做了修改，想要回到折弯状态，可以使用对应的 【折回/折弯回去】(Bend Back) 命令。它的操作逻辑和展平类似，选择之前固定的面，就能把零件“折”回三维状态，继续你的设计。

另外，针对你之前问的锥筒，如果直接展平遇到困难，可能还需要用到“过渡展平”这类处理变形曲面的高级功能，或者考虑用“转换”特征辅助完成。展开长度和材料（K因子）相关，需要提前在模型属性里设置好，否则下料图尺寸可能不准。

你之前在画那个锥筒时，是在执行展平时遇到了报错，还是想先了解一下基本流程？如果遇到了具体的报错提示，可以发给我，我帮你看看是什么原因。

”展平前准备——让零件有“缝”可展“，关于这个问题，我已经在全面拉伸切割出一个2mm的缝隙。这样不行吗
你直接在锥筒上拉伸切割出一个2mm的缝隙，这个操作从“拆开”的目的上看是对的，确实把封闭的环切断了。

但关键在于，在Creo钣金环境里，这个操作是“切割”，而不是“扯裂”。这两者有本质区别，直接决定了你能不能顺利展开。

为什么“拉伸切割”不行？
操作        本质        Creo的识别结果
拉伸切割        移除材料（冲裁）        系统认为你只是“挖掉了一块材料”，但零件本身的钣金属性（如折弯连接关系）没有被正确打断。即便切出了缝，系统仍可能把它当成一个“有缺口的封闭环”来处理，导致展平失败或报错。
扯裂（边扯裂/草绘扯裂）        打断钣金的拓扑连接        系统明确知道“这条缝是展开的起始边界”，会在这个位置把连续的曲面“剪开”，形成一个合法的开口边界，展平计算时就知道从这里开始摊开。
怎么验证你现在的状态？
你可以做一个小测试：

保存当前文件（备份一下）。

试着点一下【展平】，选择一个固定面。

如果系统报错，提示类似于“几何具有无法展开的曲面”或“发现无法处理的连接”，那基本就是因为系统没有识别到有效的“裂口”。

正确的做法：把“切割”改成“扯裂”
如果你已经切好了那条2mm的缝，不用重画，可以这样补救：

删除你之前的拉伸切割特征（或者把它隐含掉）。

使用 【扯裂】 下的 【草绘扯裂】：

在锥筒的外表面上，沿着你刚才切缝的位置，草绘一条线（而不是一个矩形框）。

这条线从大端边缘画到小端边缘即可。

系统会在这条线的位置生成一条“缝”，宽度在展平计算时自动处理，而你实际想要的“2mm间隙”，可以在展平后的工程图里标注，或者在展平后用法兰壁等功能再做调整。

简单总结一句
你想达到的目的（切断封闭环）——是对的。

你用的工具（拉伸切割）——不对，应该用“扯裂”。

把拉伸切割换成草绘扯裂（画一条线），你的锥筒就能顺利展开了。如果你现在正在操作，可以试一下，遇到报错的话把提示告诉我，我帮你看看下一步怎么调。😊

那我做旋转的时候只旋转350度，这样可以展开吗
这个想法非常巧妙！👍 你直接通过旋转角度来控制，留出10°的缺口，从“物理上”来说，确实把封闭的锥筒变成了不封闭的，按理说应该能展开。

但结论是：在Creo 2.0的钣金模块里，这样做很可能无法直接展开，或者展开的结果不是你想要的下料图。

下面我解释一下原因，以及正确的做法。

⚠️ 为什么旋转350°无法直接展平？
钣金规则的冲突

Creo的钣金模块严格遵循“等厚度”和“恒定折弯半径”的规则。一个标准的旋转壁，必须是完整的360°旋转体，或者是一个由直线和圆弧组成的、可以用“折弯”来描述的截面。

当你只旋转350°时，这个几何体已经不是一个“锥筒”了，而是一个“锥形弧板”。对于这个形状，Creo的【展平】命令是专门为“折弯件”设计的，它无法识别这种“大弧面”的展开，通常会报错，提示“零件不包含折弯”或“无法展开此几何”。

展开结果不是下料图

即便系统硬算把它展开了（比如用“曲面展开”功能），它得到的是一个弧形板的展开形状，而不是你想要的锥形扇形下料图。你把一个锥筒切开一条缝，展开后应该是一个扇形环，而不是一个简单的弧形板。350°的旋转体，展开后的“扇形”缺失了一个小角，这个形状无法用【展平】功能正确计算出来。

✅ 正确的做法：旋转360° + 扯裂
你追求“留一条缝”的想法是完全正确的。在Creo钣金里，最标准、最可靠的做法仍然是：

旋转360°：先做一个完整的封闭锥筒（这是基础）。

草绘扯裂：在锥筒表面画一条从大端到小端的直线（这就是那条缝）。

为什么这样才是对的？

Creo的【展平】命令，就是专门为“先折弯/旋转成型，再扯裂展开”这个流程设计的。

你画的那条直线，在【展平】计算时，会被系统识别为“展开起始边界”，它会精确地计算出这个锥筒展开后应该有的扇形环形状，并且自动处理板厚、折弯半径、K因子等影响下料尺寸的关键因素。

💡 一个小建议
如果你非常在意那条缝的宽度（比如2mm），可以这样操作：

用【旋转壁】做一个完整的360°锥筒。

用【扯裂】→【草绘扯裂】，画一条线（而不是切一个2mm的槽）。

这条线在三维模型里是“零间隙”的，但展开后，在工程图里你可以把两侧边标注为“折弯后拼接，留2mm间隙”。

如果你一定要在三维模型里看到2mm的间隙，可以在展平后，用【延伸】或【切割】命令来调整两侧边的长度，但这不是必须的，通常工程图里标注清楚就行。

总结
你的想法        可行性        推荐方案
旋转350°留10°缺口        ❌ 无法展平，或展开结果错误        不推荐
旋转360° + 草绘扯裂一条线        ✅ 标准做法，能正确展开        强烈推荐
所以，建议你还是按标准流程走：旋转360° → 草绘扯裂画一条线 → 展平。这样出来的下料图才是最准确的。

如果你在【草绘扯裂】时遇到选面或画线定位的问题，随时告诉我，我教你具体的操作细节。
