这个图形怎么画？

12111683 · 发表于 2012-2-17 13:37

我刚学习PROE，有一些不太明白，根据练习画了这3个截面，起点也设置完了，但是提示我图元数不等，点不了对号。按图形我把三角形打断了，得到三角形起点，把中间的方框也打断了，得到他的起点，最后一个也是。但是由于中间的图形带圆弧，顶点数肯定不同，求帮忙

我上传不了图片，总提示我无效的图片文件，我也不知道论坛怎么回事。只能上传ZIP了

[ 本帖最后由 12111683 于 2012-2-17 15:45 编辑 ]

ronggl · 发表于 2012-2-17 17:21

你三个图的节点要相等。没有的就加上去。

古书生野火 · 发表于 2012-2-20 15:03

下载的压缩文件打不开，你每个面的图元数不相等造成的！确认下每个截面，看哪个截面少了，然后在少了的截面上
添加“混合顶点”！操作方法，在少了的截面上选个打断的点鼠标点取按鼠标右键不放出现下拉菜单混合顶点~！或菜单草绘特征工具混合顶点。注意：1，圆弧要算2个点； 2，起点不可以做混合顶点。我也是新手，仅供参考！

soszssoszs · 发表于 2012-2-23 21:14

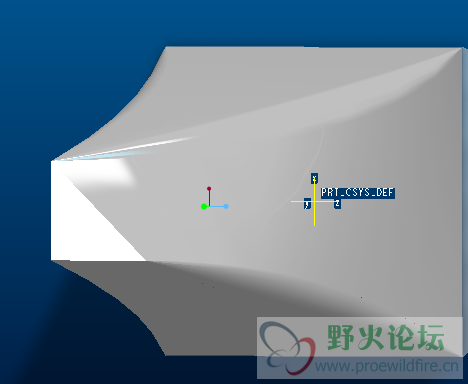

我还不会发图片，你下附件就对了

soszssoszs · 发表于 2012-2-23 21:24

因为那个是起点，三角形需要加五个起点，其中两个点加一个，一个点加三个，在点上面会出现一个圈和三个圈，加一个混合点多一个圈，，，，，，，，，，，，，，

soszssoszs · 发表于 2012-2-23 21:35

OOXX看一下

目标与奋斗 · 发表于 2012-2-27 15:38

用扫描混合。如果还是不会加我Q774130094 也可以，我也是新手，正在学习中。希望跟你一起进步。

[ 本帖最后由目标与奋斗于 2012-2-27 15:40 编辑 ]

lvshanlicool · 发表于 2012-2-29 14:18

新手，学习中~~~

panhongbing002 · 发表于 2012-3-9 17:42

那个是混合顶点，四边混合三边嘛，上面三边的，先点击其中一个点，然后点草绘菜单，找到混合顶点
、这样就可以混了

q335933210 · 发表于 2012-3-28 22:32

额……服你了

		自动登录	找回密码
密码			立即注册

[求助] 这个图形怎么画？

加混合起点就可以了

中间打断的混合有贱头的那个点不能加混合起点

终于会发图了啊
