Creo原创教程(十六)EFX钢结构 出工程图设置(非官方方法)以及自定义零件库

声明一下,本人做机械设备,曲面和vss用得不多,vss和曲面造型方面功夫欠缺,向各位朋友学习,希望大家多指点。
先看一下efx所展现的巨大魅力,一下图片均来自官方efx宣传视频

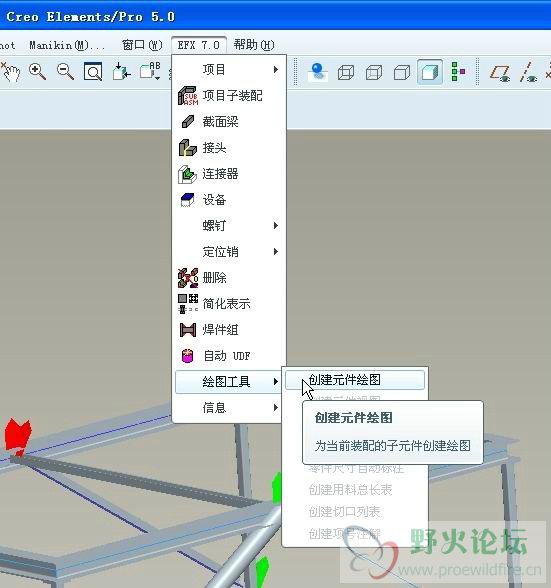

EFX出工程图,官方的帮助文件介绍在efx菜单下---绘图工具----一些绘图的选项,
图1
本人试了好多次都失败了,一点绘图,就提示某个零件检索失败,本人把

pro_format_dir $PRO_DIRECTORY\efx\format\a3_with_parts_blanks.frm


drawing_setup_file $PRO_DIRECTORY\efx\configuration\drawing_templates\efx_a3_template.drw
工程图位置和图框都设置好了,就是不能成功,希望哪位高人指点一下。
EFX的教程 网上几乎微乎其微,太少了,找资料 没有, 到书店去找也没有,
在youtube上看见那些国外人员使用efx建立钢结构,非常的方便,效率非常高,速度惊人啊,本人创建设计过钢结构,花了好长时间,而且经常调整,每次改一下,牵一发而动全身,
效率低,时间还长,于是乎决定钻研efx,研究了好久,也没研究透。尤其是efx出工程图。

仔细想一下,钢结构设计不是所有的零件都是通过efx制作的,里面还有一些细节部分需要我们手工制作,那么efx的零件和我们手工画的零件,参数不同,如果按照官方的方法,我们手工画的零件必须得加参数,而官方的bom表引用的好似哪个参数,介绍的太粗略了,都没有看懂,于是乎,我们决定不用官方的做法,按照我们常规的做法,把它们作为普通的零件对待,或者说把它作为型材的特殊的标准库来对待,这样想就好了,像平常一样出零件图一样,加参数,frm图框中建立重复区域,当然,你的frm重复区域使用原来的即可,主要是在零件中加参数,比如:图号,名称,材料,重量,等,每个零件都加参数,但是你有没有想过,钢结构的零件很多,这样下来岂不是效率很低,这样就回归到了我们今天的主题。

言归正传 往下看教程
