[求助] 求助圆柱花纹的建模方法

[复制链接]

1

主题

4

帖子

0

威望

实习生

Rank: 1

积分
5
发表于 2021-11-25 15:26 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x

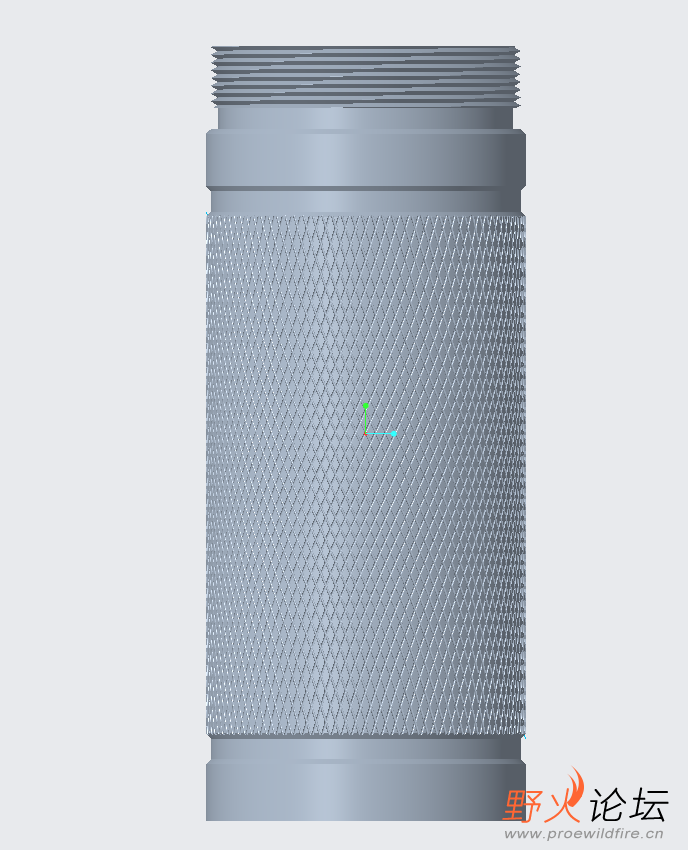

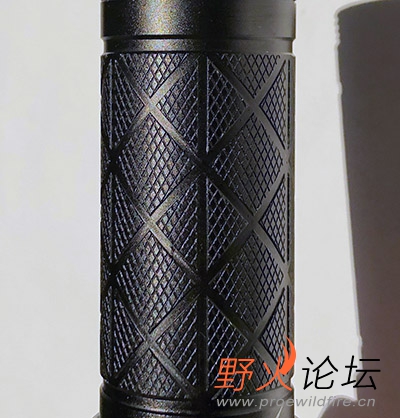

354.png 321.jpg
自己只能建到这一步,几条大的斜凹纹不知道用什么方方法,用了偏移没成功,

8

主题

92

帖子

4

威望

助工

Rank: 2

积分
122
发表于 2021-11-25 16:05 | 显示全部楼层

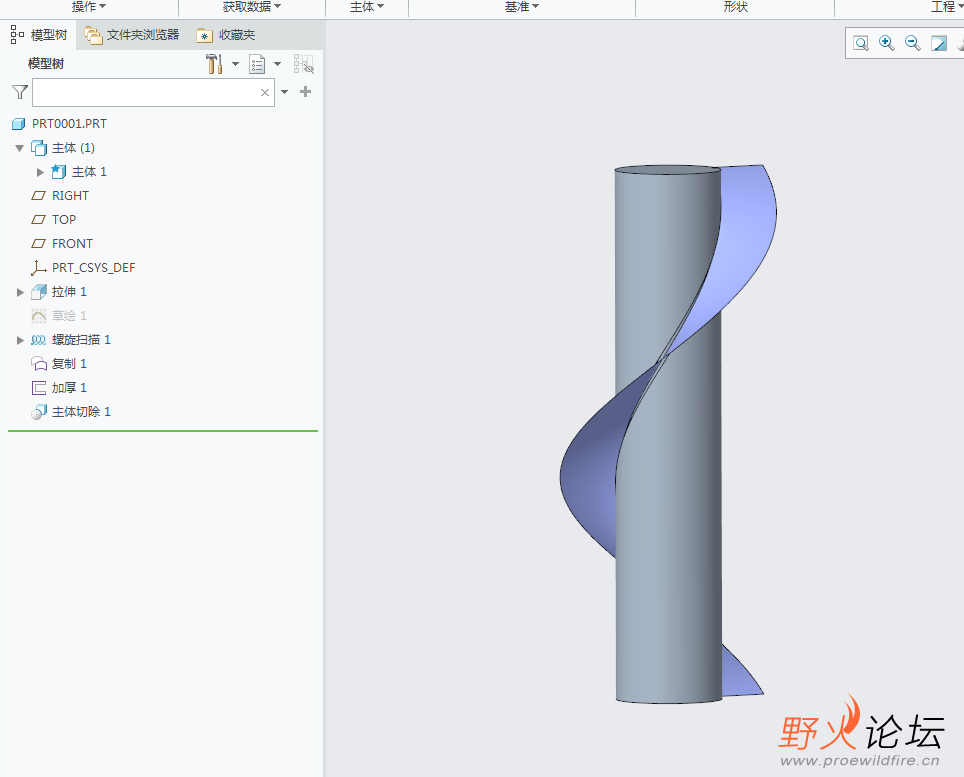

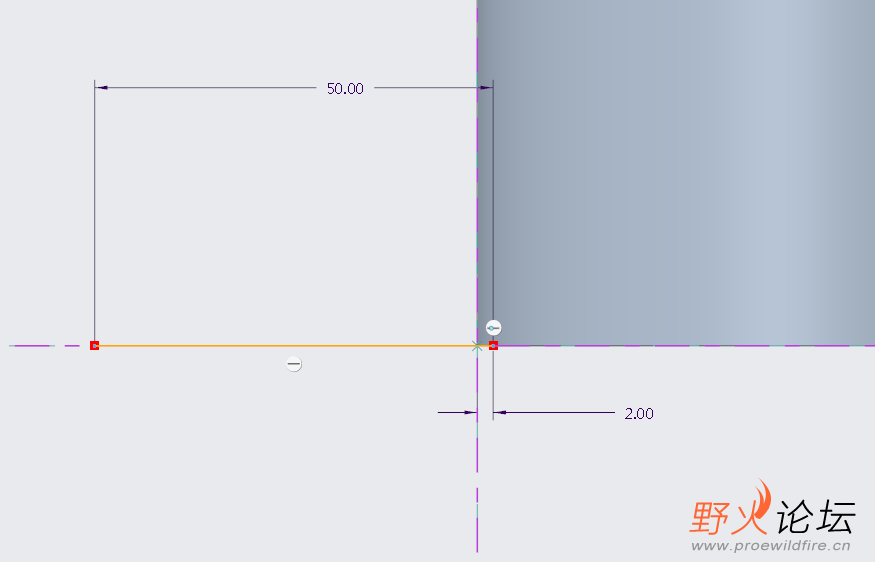

螺旋线扫描成曲面,曲面再加厚切掉圆柱体
回复 支持 反对

使用道具 举报

19

主题

277

帖子

3

威望

工程师

Rank: 3Rank: 3

积分
358
发表于 2021-11-25 16:07 | 显示全部楼层
回复 支持 1 反对 0

使用道具 举报

2

主题

134

帖子

0

威望

助工

Rank: 2

积分
183
发表于 2021-11-25 17:03 | 显示全部楼层
做投影曲线到圆柱面,拉伸曲面,然后切除,阵列特征,完成.希望对你有帮助.
回复 支持 反对

使用道具 举报

1

主题

4

帖子

0

威望

实习生

Rank: 1

积分
5
 楼主| 发表于 2021-11-25 19:54 | 显示全部楼层
RAMWAM 发表于 2021-11-25 17:03
做投影曲线到圆柱面,拉伸曲面,然后切除,阵列特征,完成.希望对你有帮助.

我这个上面再做投影线后,线条都是分开的了,不知道怎么下手
回复 支持 反对

使用道具 举报

1

主题

4

帖子

0

威望

实习生

Rank: 1

积分
5
 楼主| 发表于 2021-11-25 19:54 | 显示全部楼层
aiaiaiai1187 发表于 2021-11-25 16:05
螺旋线扫描成曲面,曲面再加厚切掉圆柱体

没成功
回复 支持 反对

使用道具 举报

76

主题

1754

帖子

33

威望

讲师

Rank: 6Rank: 6

积分
1893
QQ
发表于 2021-11-25 21:25 | 显示全部楼层
支持3楼,采用环形折弯
回复 支持 反对

使用道具 举报

6

主题

85

帖子

0

威望

助工

Rank: 2

积分
95
发表于 2021-11-26 09:49 | 显示全部楼层
我一直在想  这个出模怎么出  四边滑块吗?
回复 支持 反对

使用道具 举报

8

主题

92

帖子

4

威望

助工

Rank: 2

积分
122
发表于 2021-11-26 10:23 | 显示全部楼层

然后再绕轴阵列就行了
回复 支持 反对

使用道具 举报

19

主题

277

帖子

3

威望

工程师

Rank: 3Rank: 3

积分
358
发表于 2021-11-26 12:31 | 显示全部楼层
1621333453 发表于 2021-11-25 19:54
我这个上面再做投影线后,线条都是分开的了,不知道怎么下手

就是两次线条投影,扫描去除材料 整列,要不就螺旋扫描 相交得到轨迹线
回复 支持 反对

使用道具 举报
