椭圆柱表面阵列凹槽的另类建模方法

h416404191 · 发表于 2020-8-1 19:11

本帖最后由 h416404191 于 2020-8-1 19:11 编辑

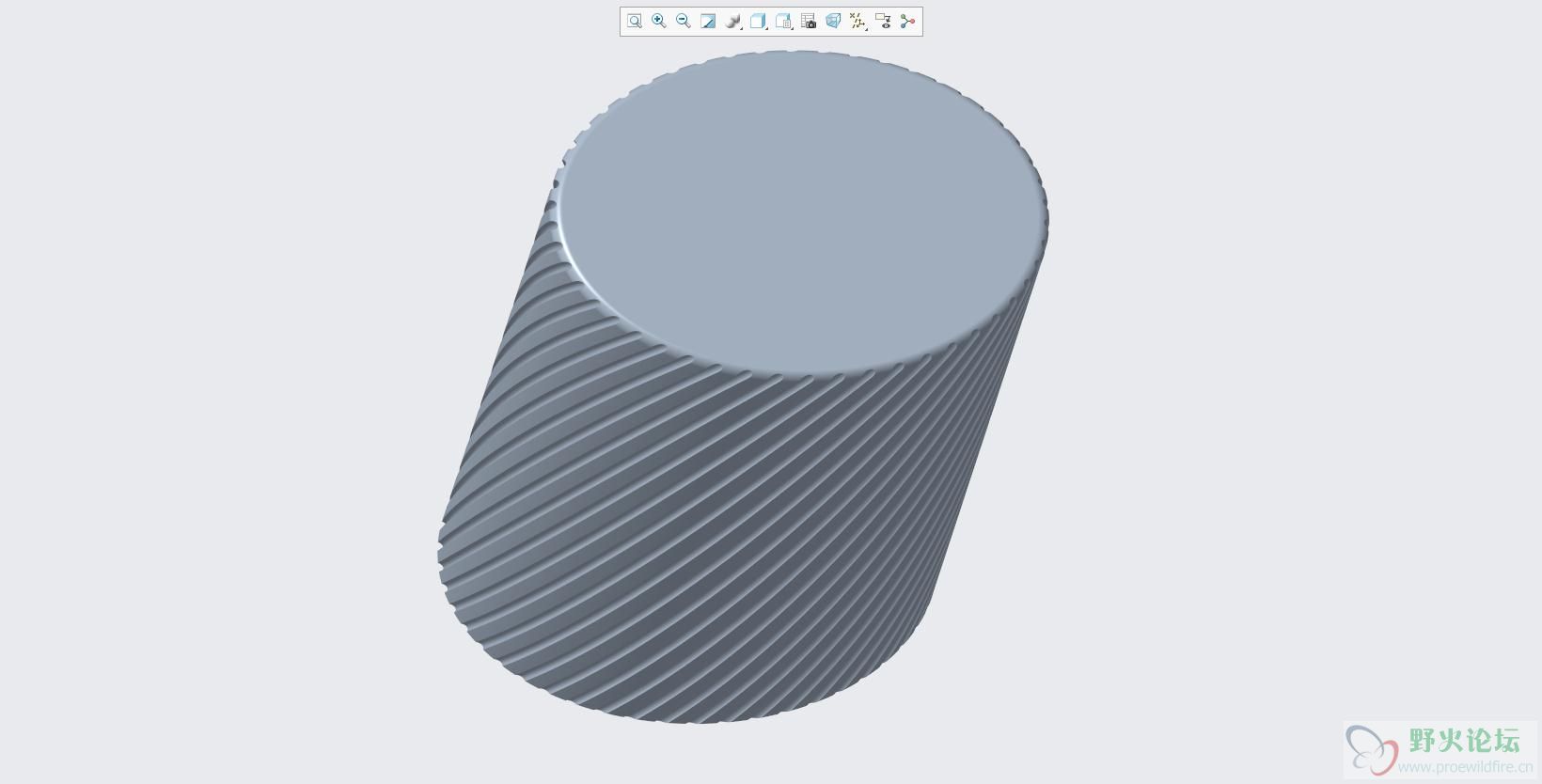

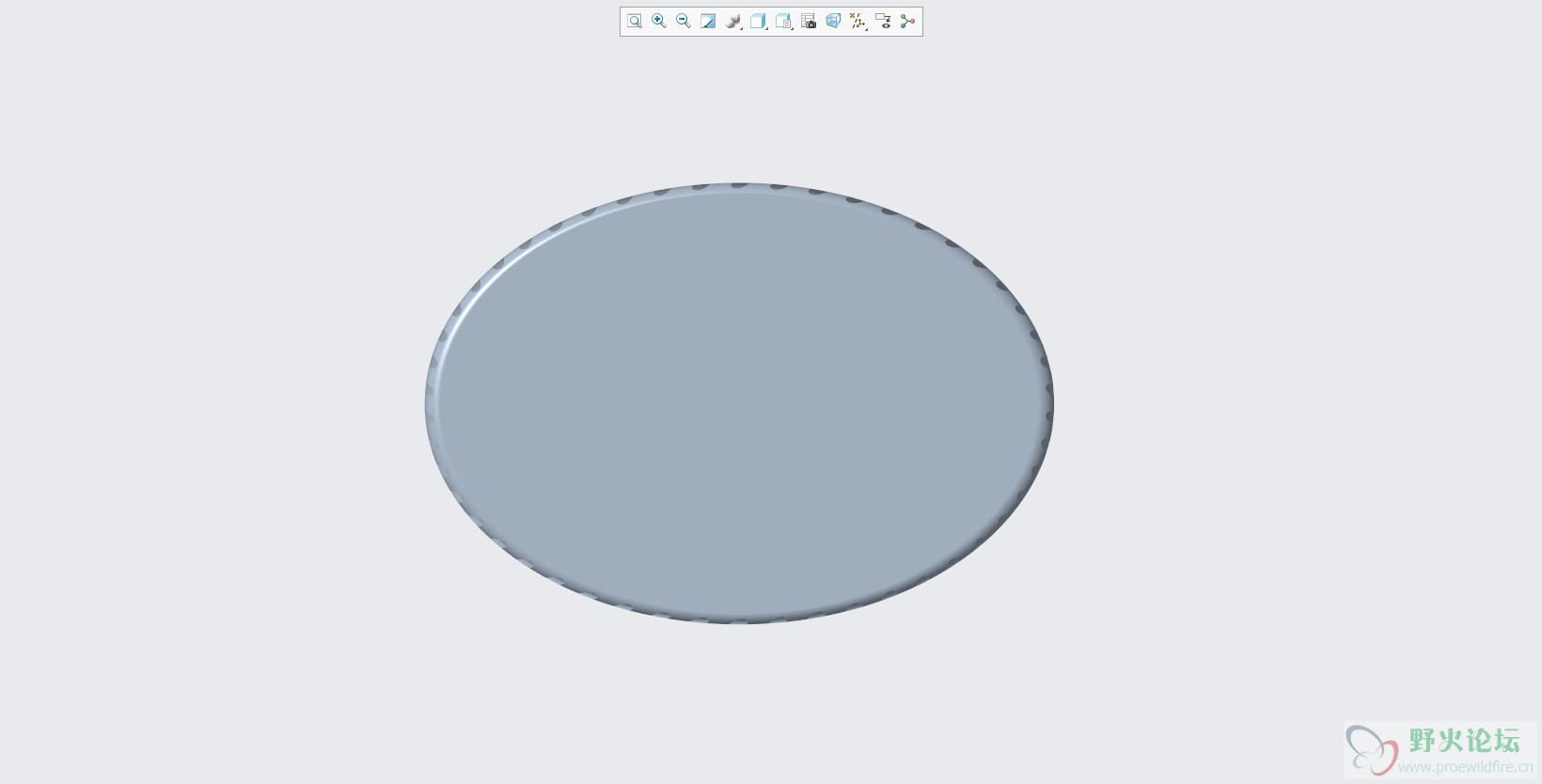

前些天在论坛看到一篇求助贴，是关于截面为椭圆的圆柱模型，表面阵列凹槽 (如下图)，

原帖链接：http://www.proewildfire.cn/thread-168704-1-1.html，

在此分享一个简单实用的方法，

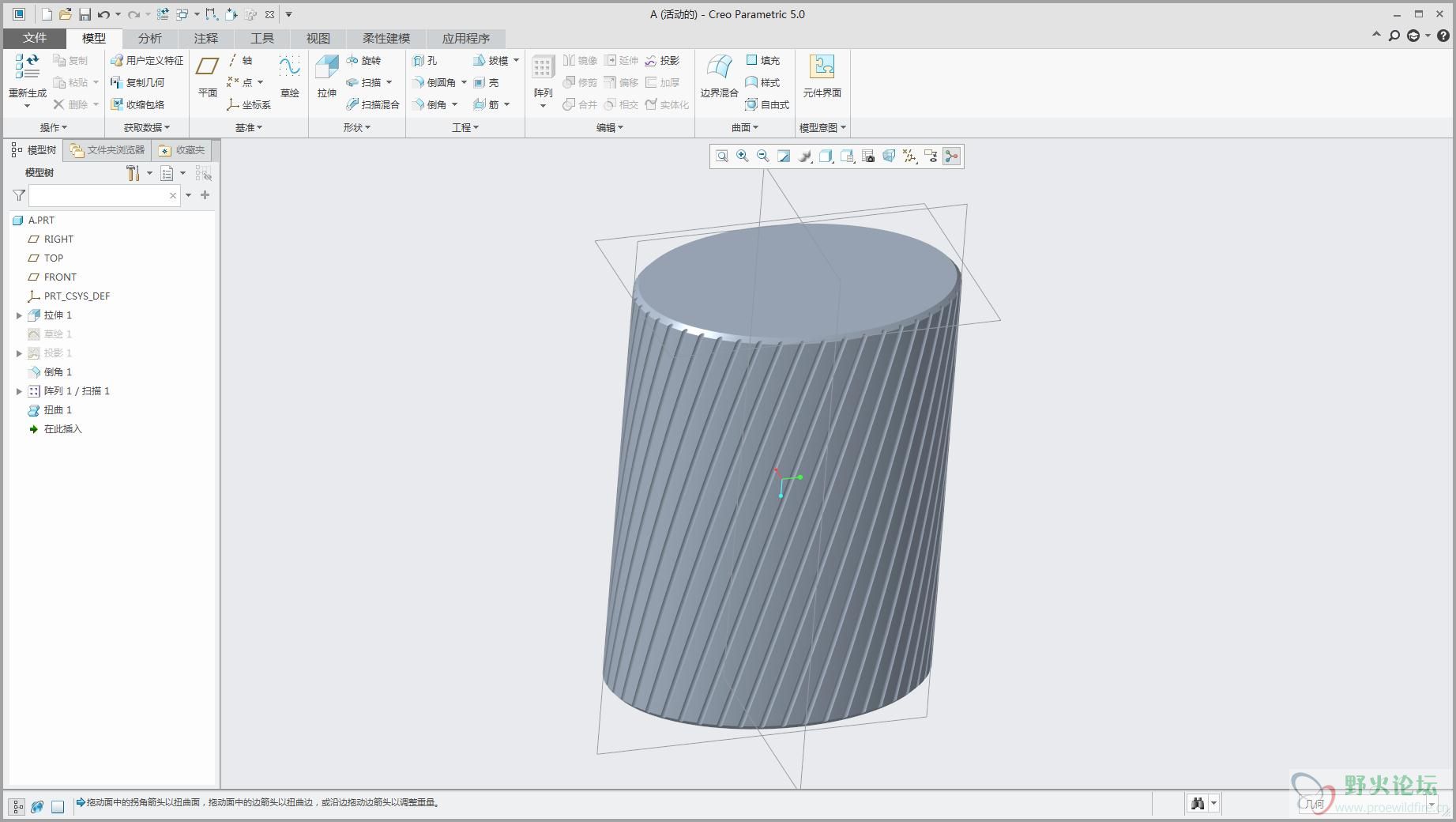

1、先拉伸一个圆柱体，利用扫描，画出第一个凹槽，然后阵列

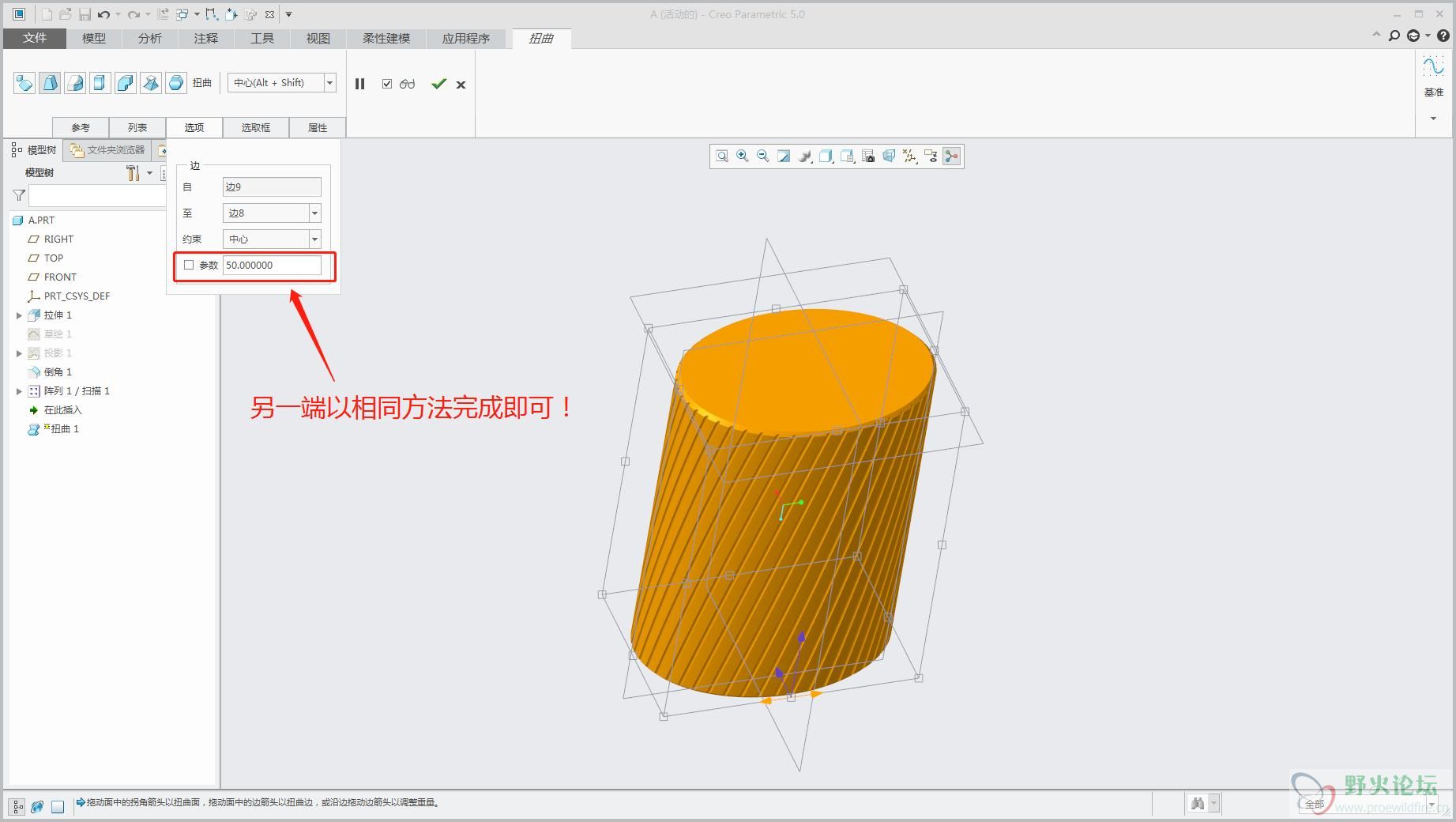

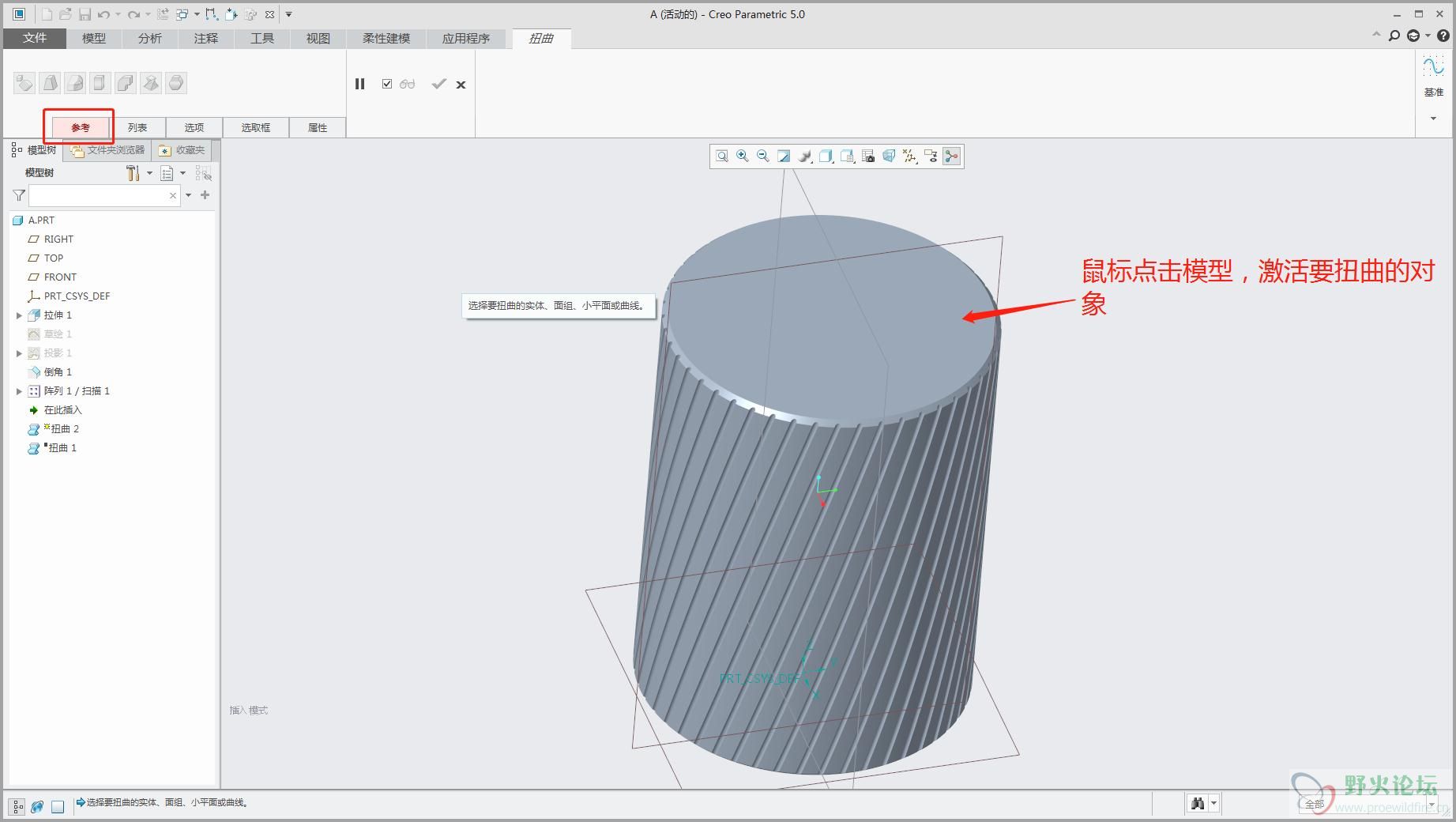

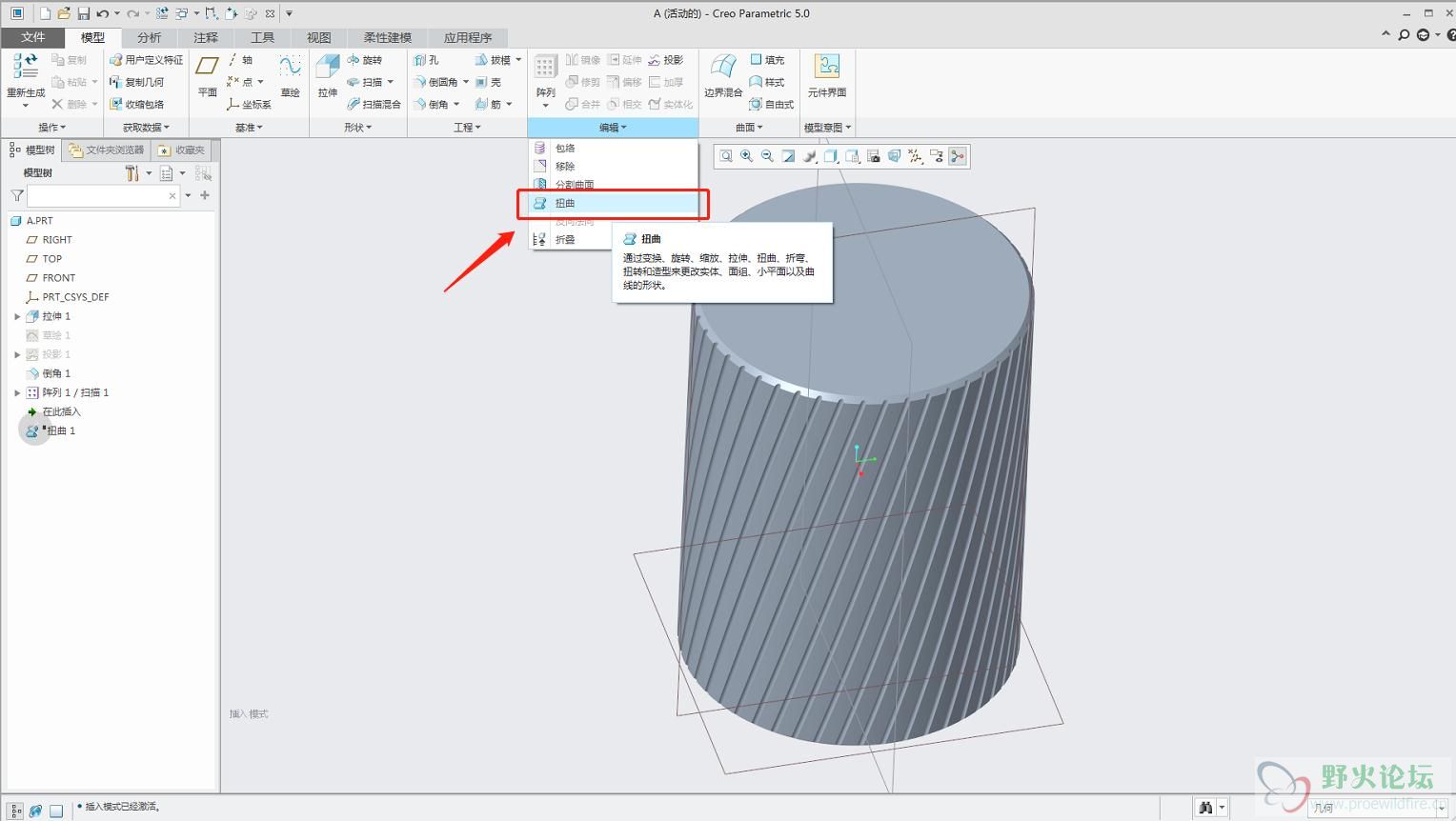

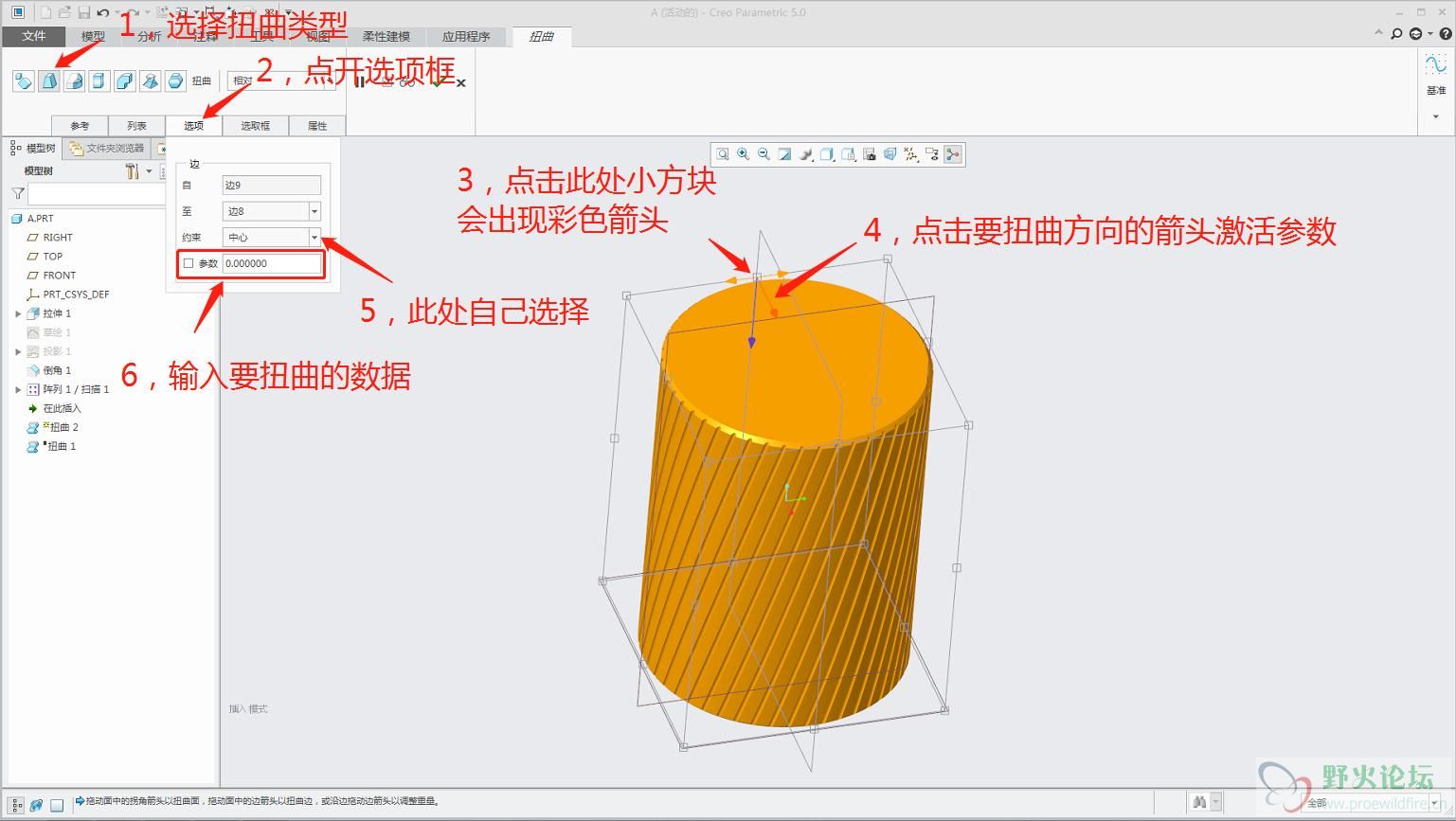

2、利用扭曲工具将圆柱体变形即可

最终完成效果

扭曲还有很多其它强大功能，可以完成很多其它类似模型哦，大家可以试试

附上模型文件Creo 5.0

a.prt.zip (404.72 KB, 下载次数: 21)

douzhi · 发表于 2020-8-2 09:39

谢谢分享！

野火 · 发表于 2020-8-2 17:25

谢谢朋友分享经验！

a199 · 发表于 2020-8-3 08:04

谢谢分享

jinmingh · 发表于 2020-8-3 08:24

我始终觉得扭曲里面像无参设计

对于我基本用不到

340047351 · 发表于 2020-8-3 09:41

jinmingh 发表于 2020-8-3 08:24
我始终觉得扭曲里面像无参设计对于我基本用不到

这功能本身就少人用，或者说基本用不上

jiejing219 · 发表于 2020-8-10 08:06

值得学习和借鉴

melton · 发表于 2020-12-6 20:26

谢谢，学到了

13666939896 · 发表于 2021-5-12 16:35

扭曲的可以做，但是把槽的尺寸都变了

sjzh2000 · 发表于 2022-9-23 14:04

谢谢分享！
