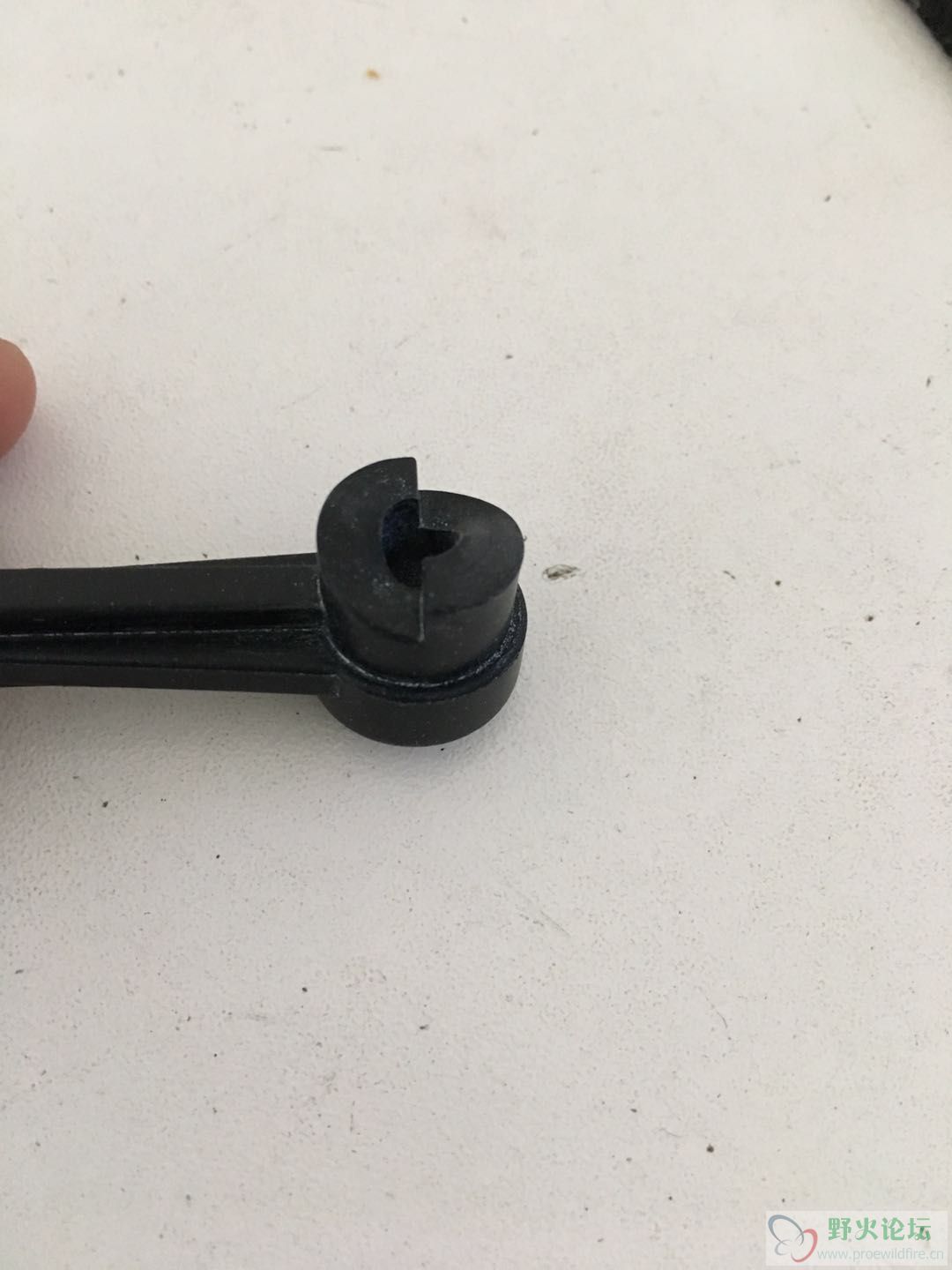

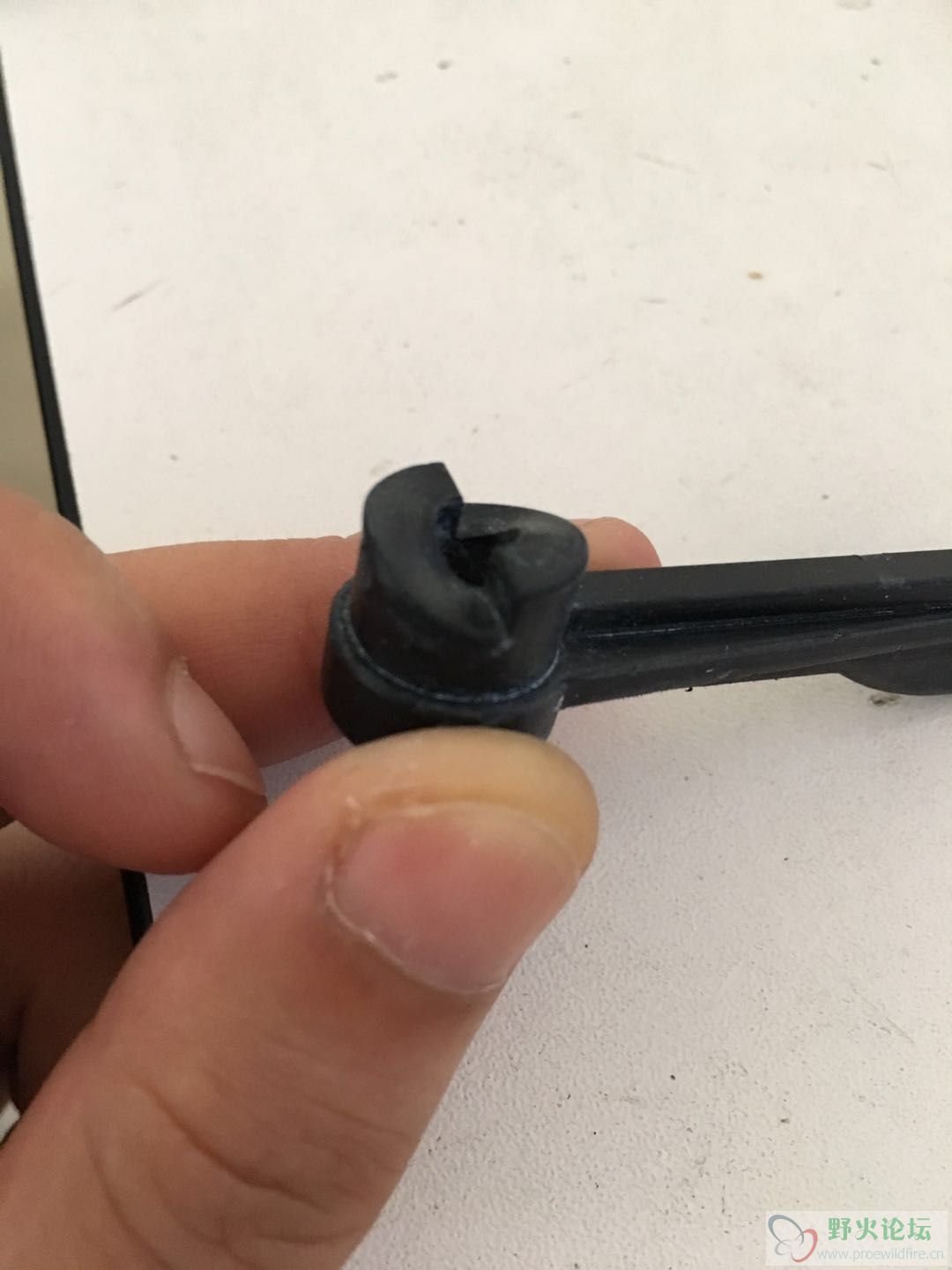

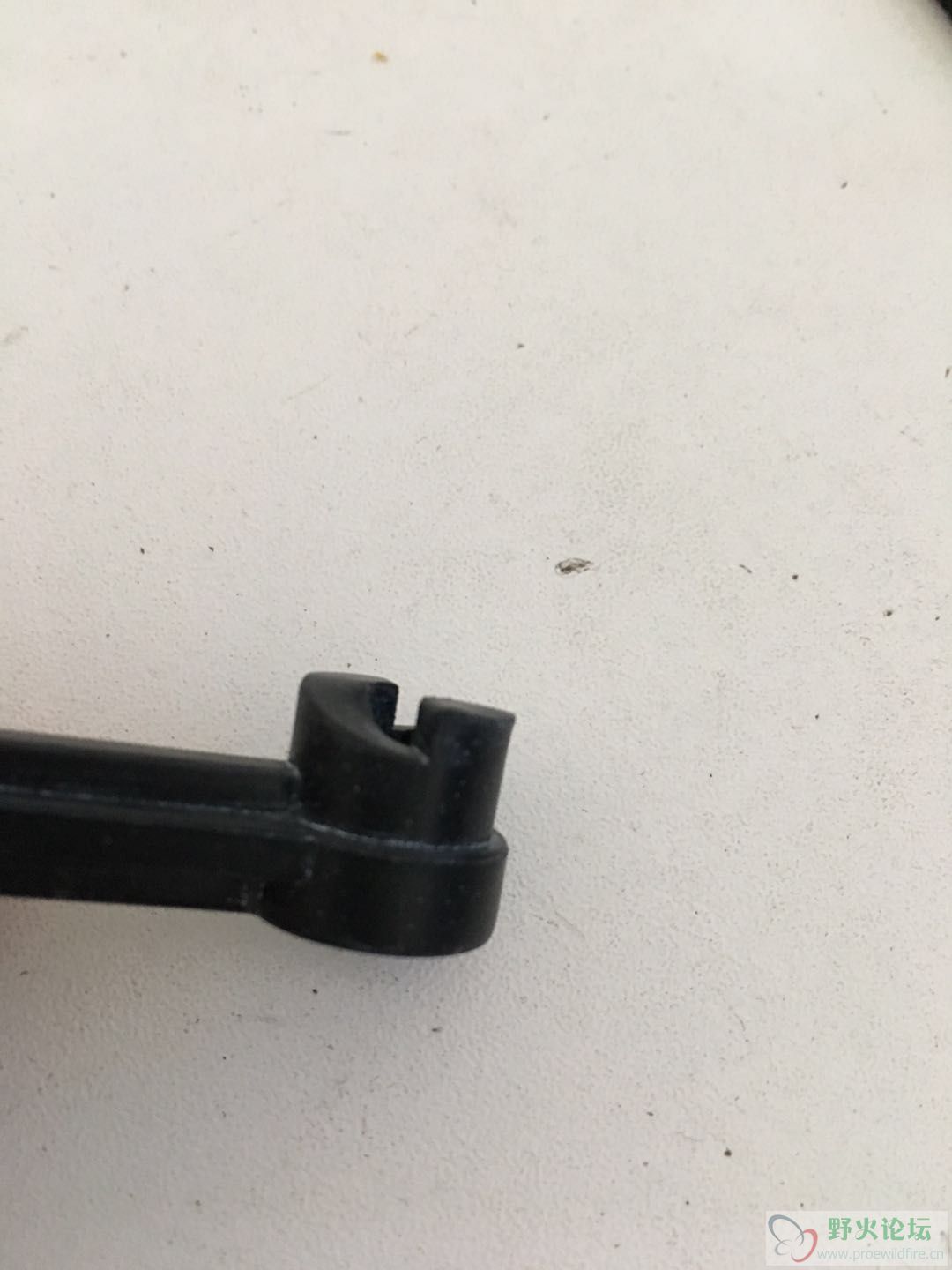

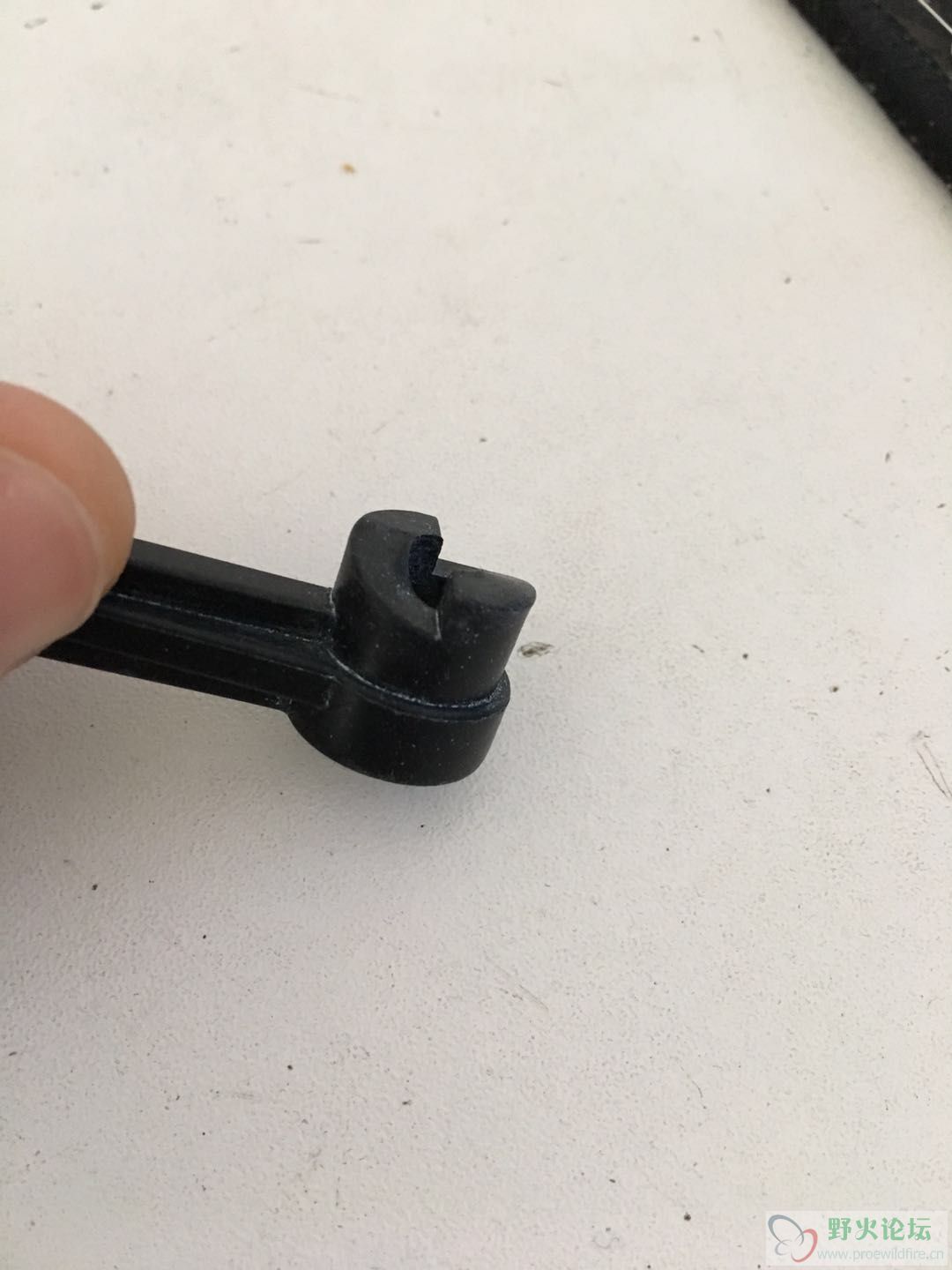

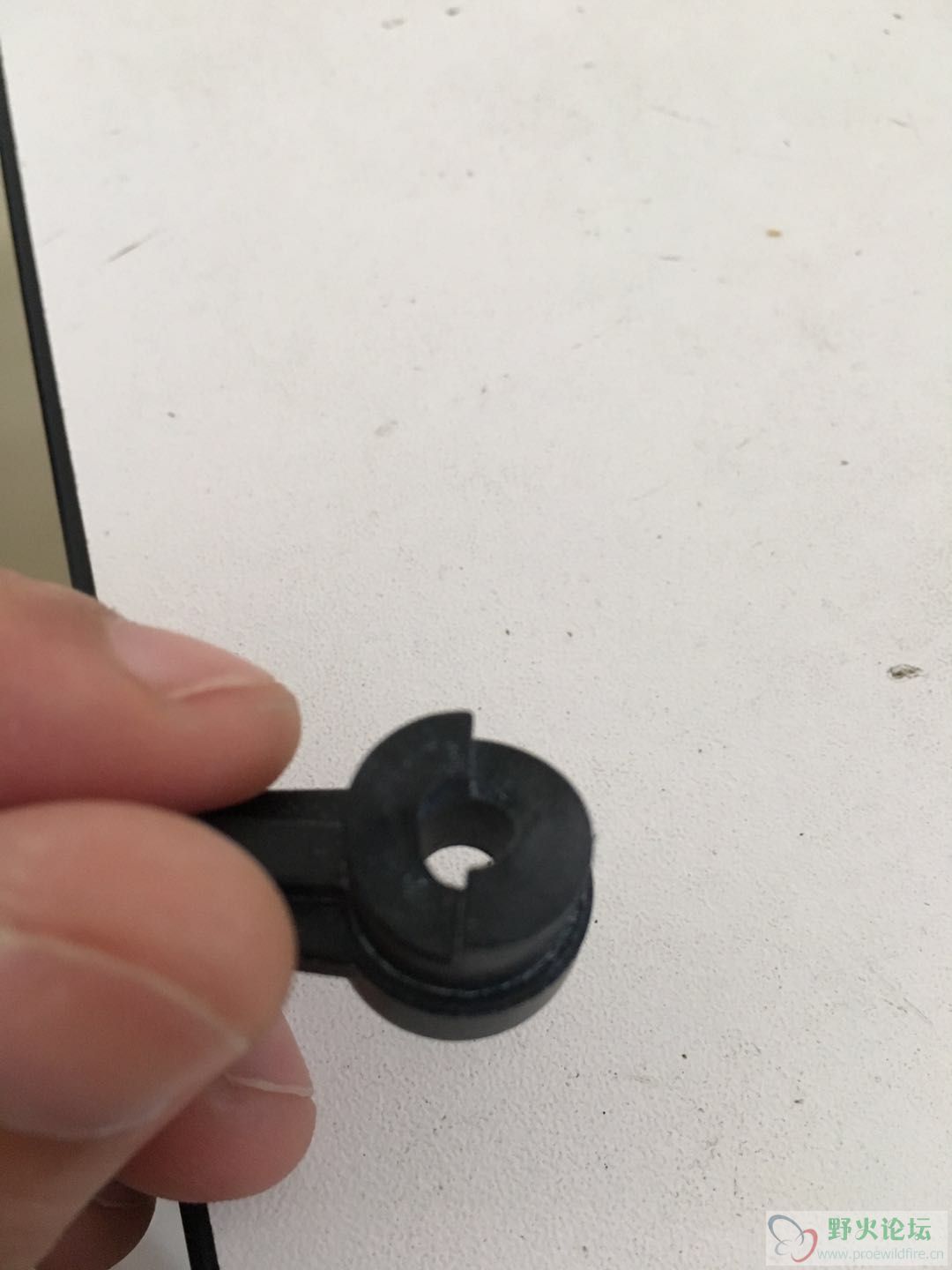

请问各位大佬这个要怎么画

b1.rar

9.17 KB, 下载次数: 2

最佳答案

查看完整内容

可以使用“通过点的曲线”来做边界曲面,然后实体化 1.在特征的面上草绘曲线(两条线); 2.使用特征内外面与基准面相交的相交线; 3.在相交线上做点,然后剪切相交线; 4.使用上面的点与草绘的线的端点做过点的曲线,记得设置此曲线在特性的面上(得两条曲线); 5.使用开始的两条草绘线和过点做的两条线边界出曲面 6.实体化,ok 你可以按照步骤试试,尺寸依照你的设计定 刚上班,随便做的,你看看吧

6

主题

415

帖子

52

威望

高工

Rank: 4

积分
592

希望之星勋章

发表于 2020-6-29 12:20 | 显示全部楼层

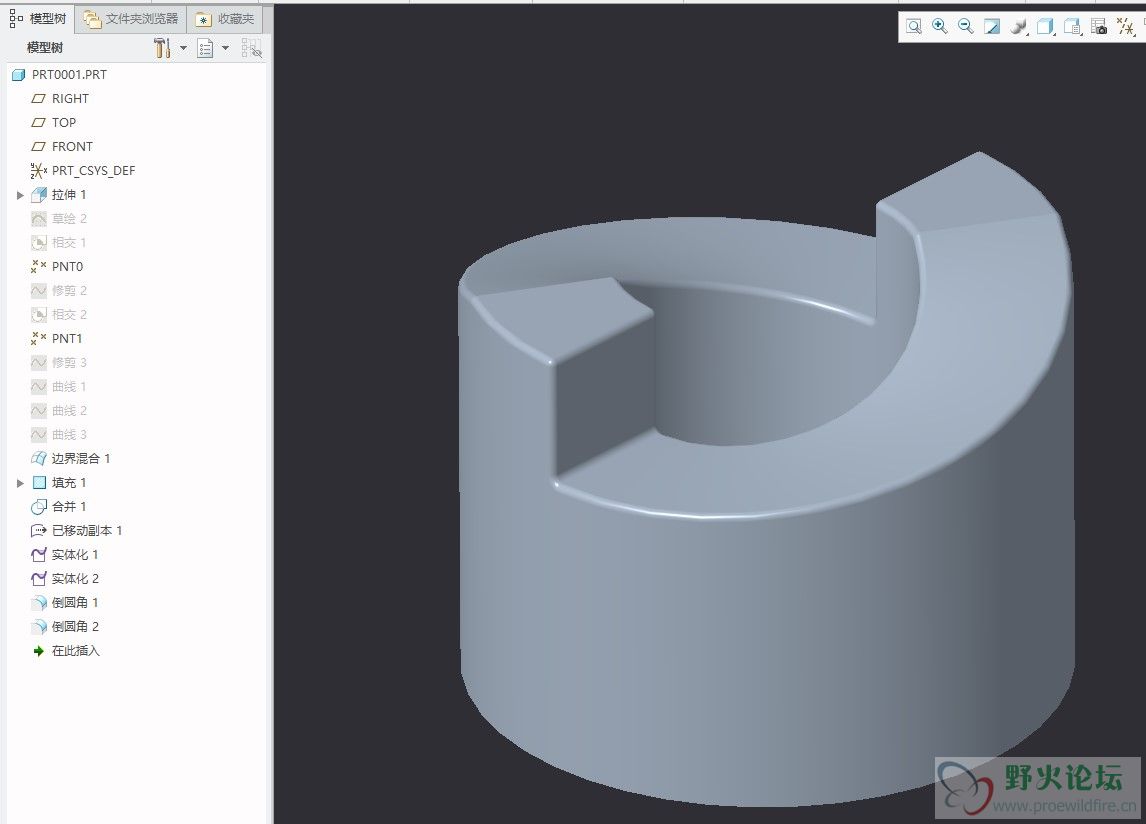

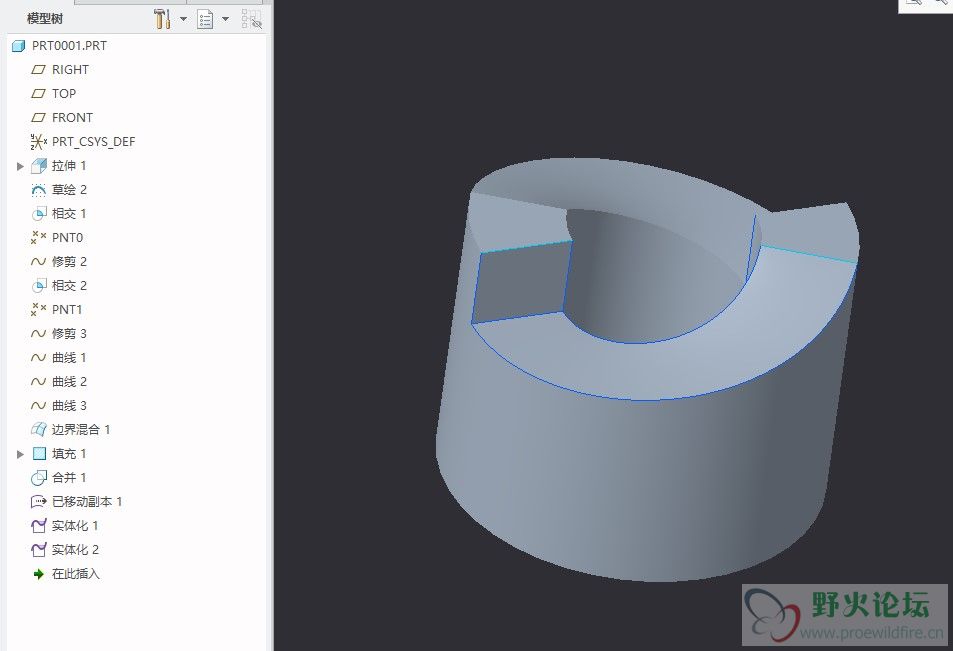

可以使用“通过点的曲线”来做边界曲面,然后实体化

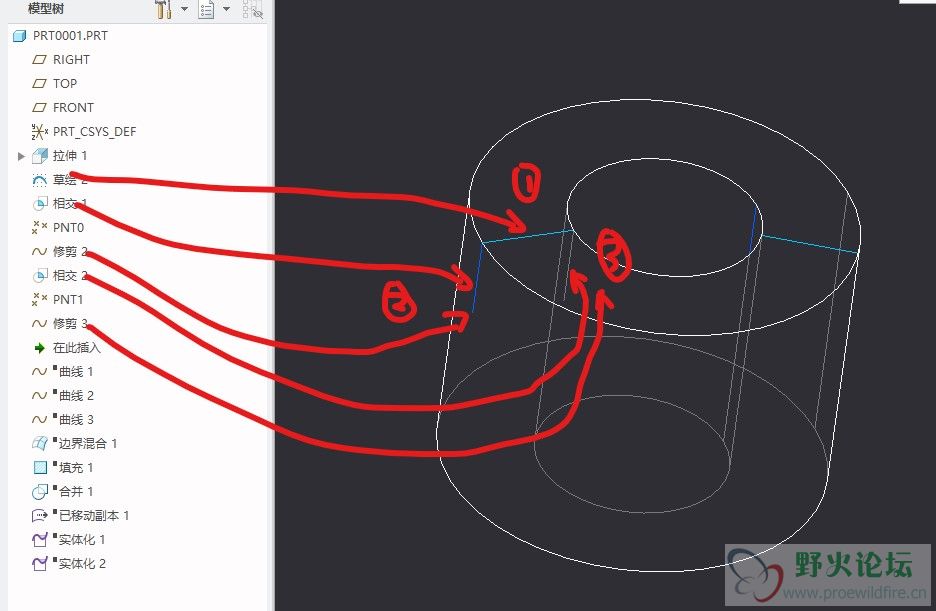

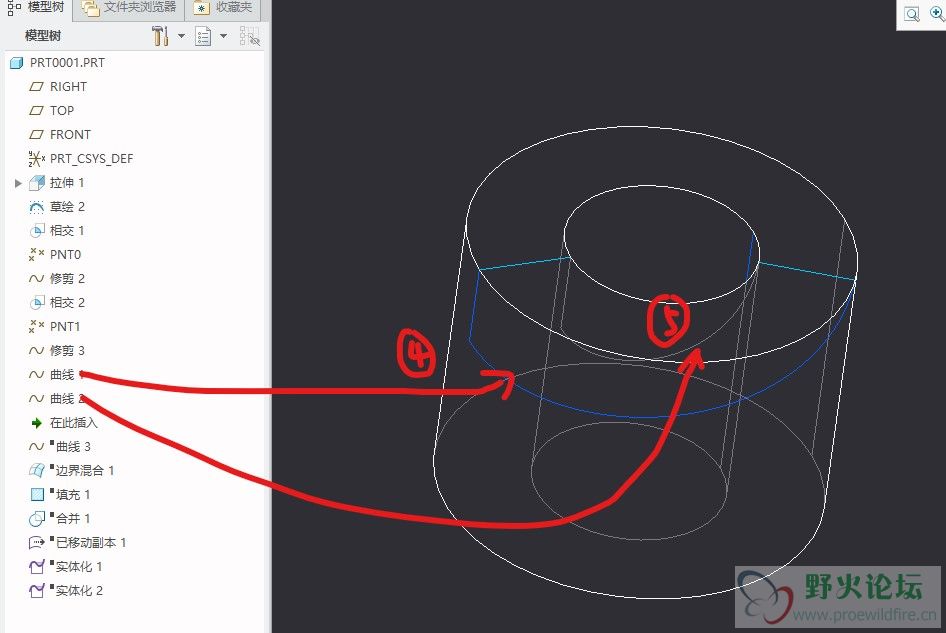

1.在特征的面上草绘曲线(两条线);
2.使用特征内外面与基准面相交的相交线;
3.在相交线上做点,然后剪切相交线;

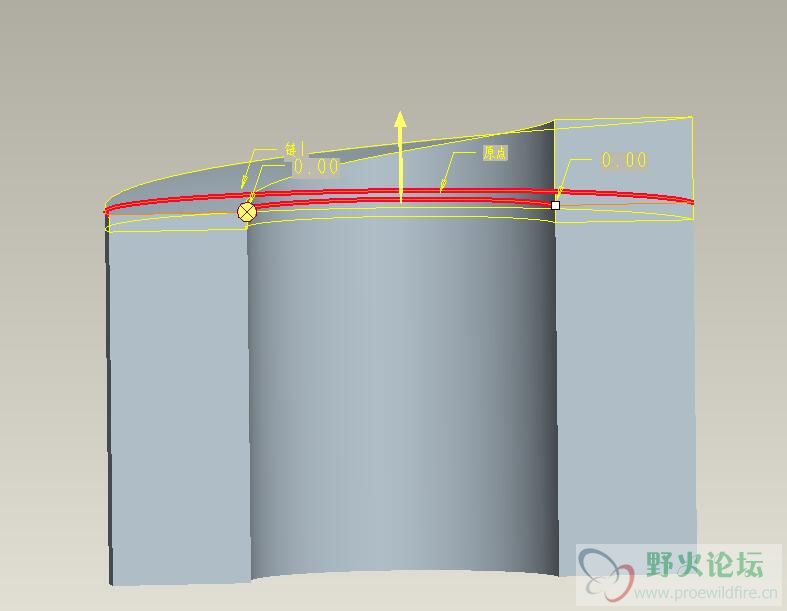

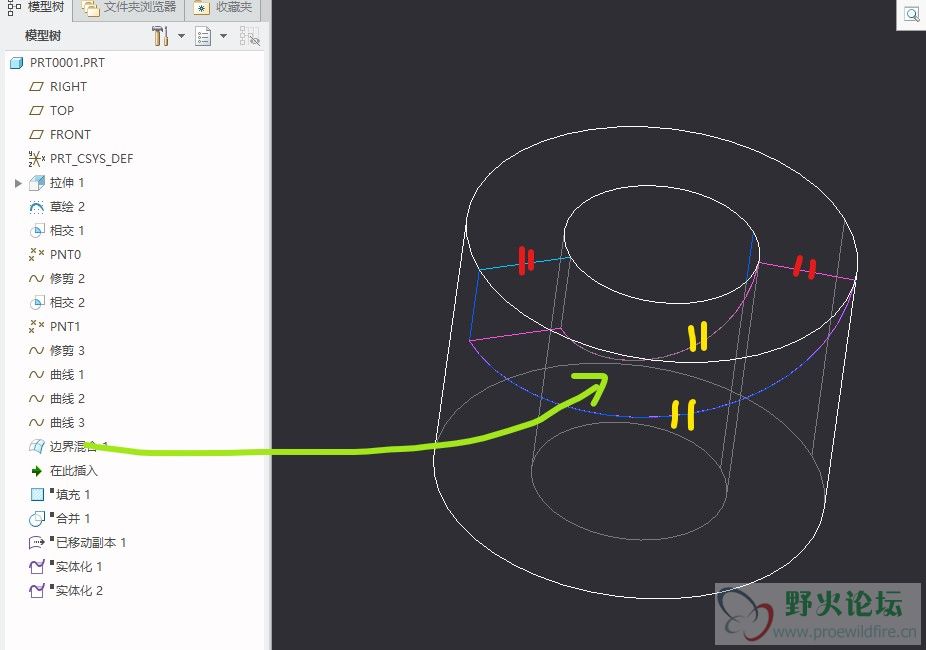

4.使用上面的点与草绘的线的端点做过点的曲线,记得设置此曲线在特性的面上(得两条曲线);

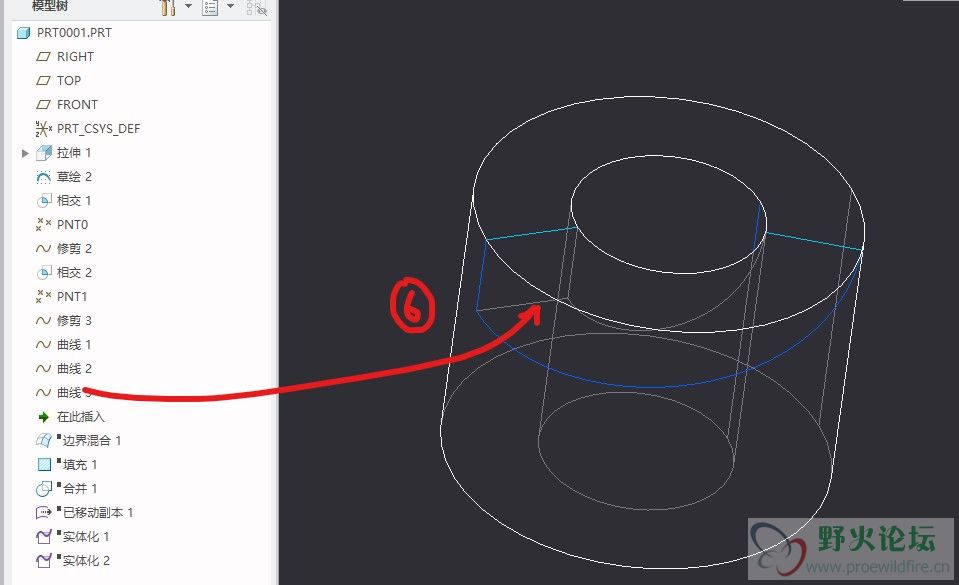

5.使用开始的两条草绘线和过点做的两条线边界出曲面
6.实体化,ok

你可以按照步骤试试,尺寸依照你的设计定
刚上班,随便做的,你看看吧

prt0001.prt.rar

241.23 KB, 下载次数: 3

售价: 1 金钱  [记录]

creo3.0

回复

使用道具 举报

0

主题

65

帖子

1

威望

助工

Rank: 2

积分
76
发表于 2020-6-29 13:17 | 显示全部楼层

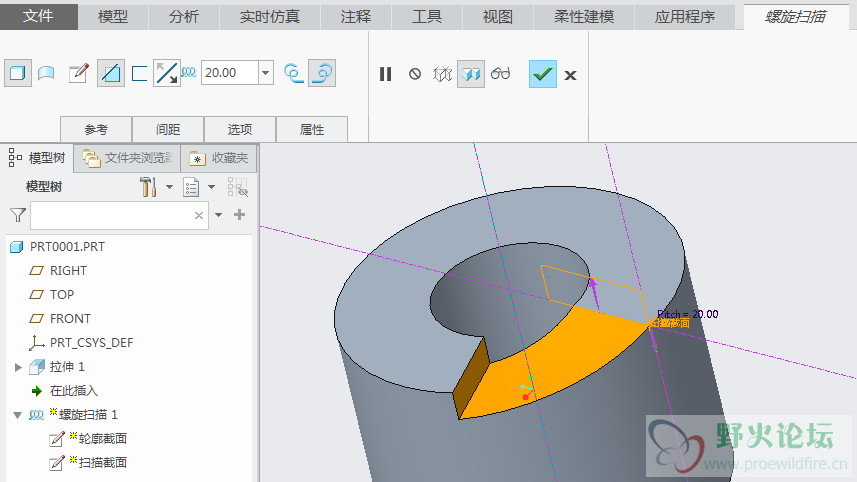

用螺旋扫描
回复

使用道具 举报

65

主题

2756

帖子

262

威望

教授

Rank: 8Rank: 8

积分
3684

宣传大使勋章希望之星勋章热心助人勋章优秀会员勋章嘉宾勋章

发表于 2020-6-29 13:29 | 显示全部楼层

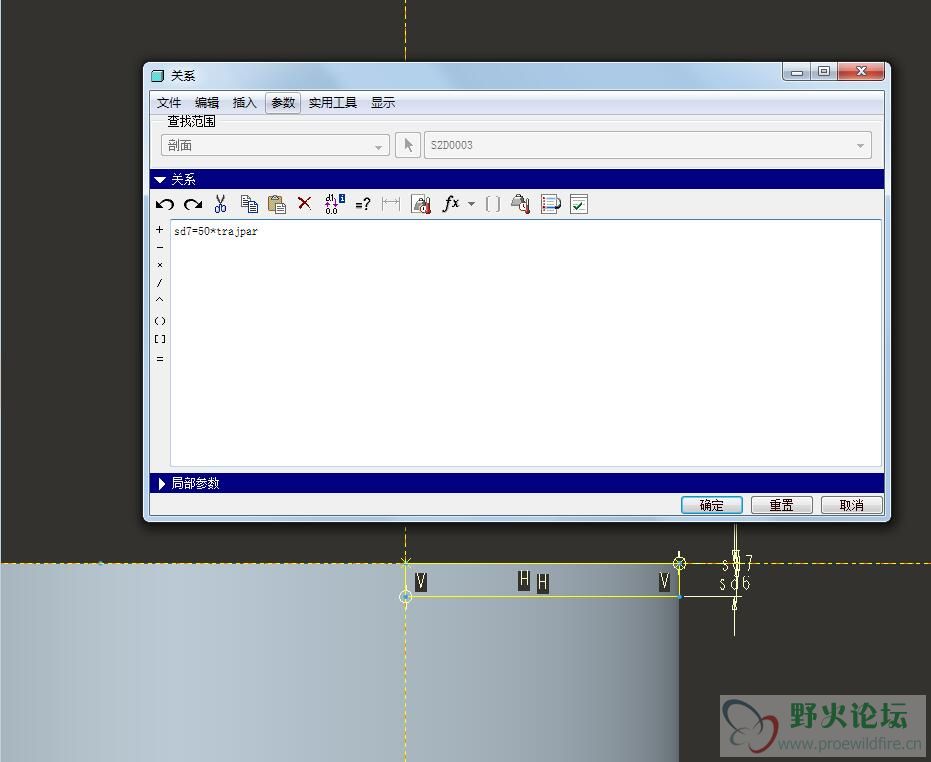

可以利用“关系”来实现
处处留心皆学问.
回复

使用道具 举报

8

主题

84

帖子

0

威望

助工

Rank: 2

积分
94
发表于 2020-6-29 13:54 | 显示全部楼层
可以拉伸一个曲面到中间的平面在实体化切掉一半,另一半在使用相同的方法皆可
回复

使用道具 举报

13

主题

473

帖子

3

威望

高工

Rank: 4

积分
516
发表于 2020-6-29 17:49 | 显示全部楼层
应该是关系式
回复

使用道具 举报
