[已解决] 建模中怎么看清楚在实体中的曲面

[复制链接]

38

主题

207

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
301
发表于 2020-3-15 16:23 | 显示全部楼层 |阅读模式
本帖最后由 nodest 于 2020-3-16 20:54 编辑

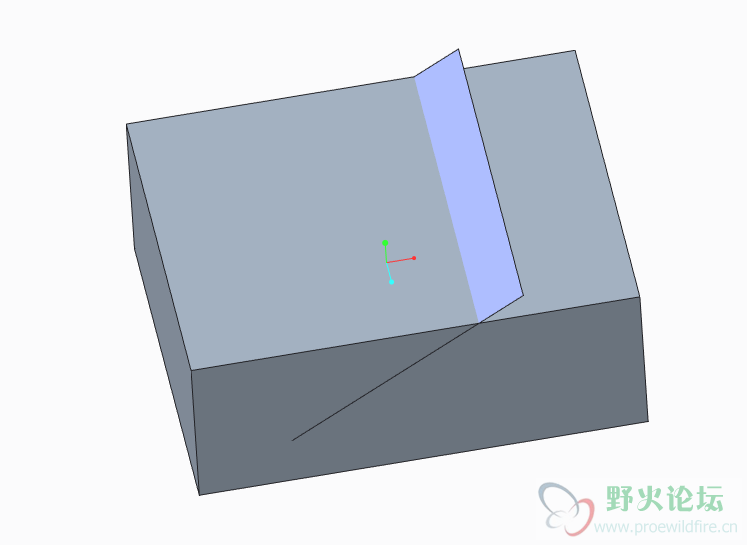

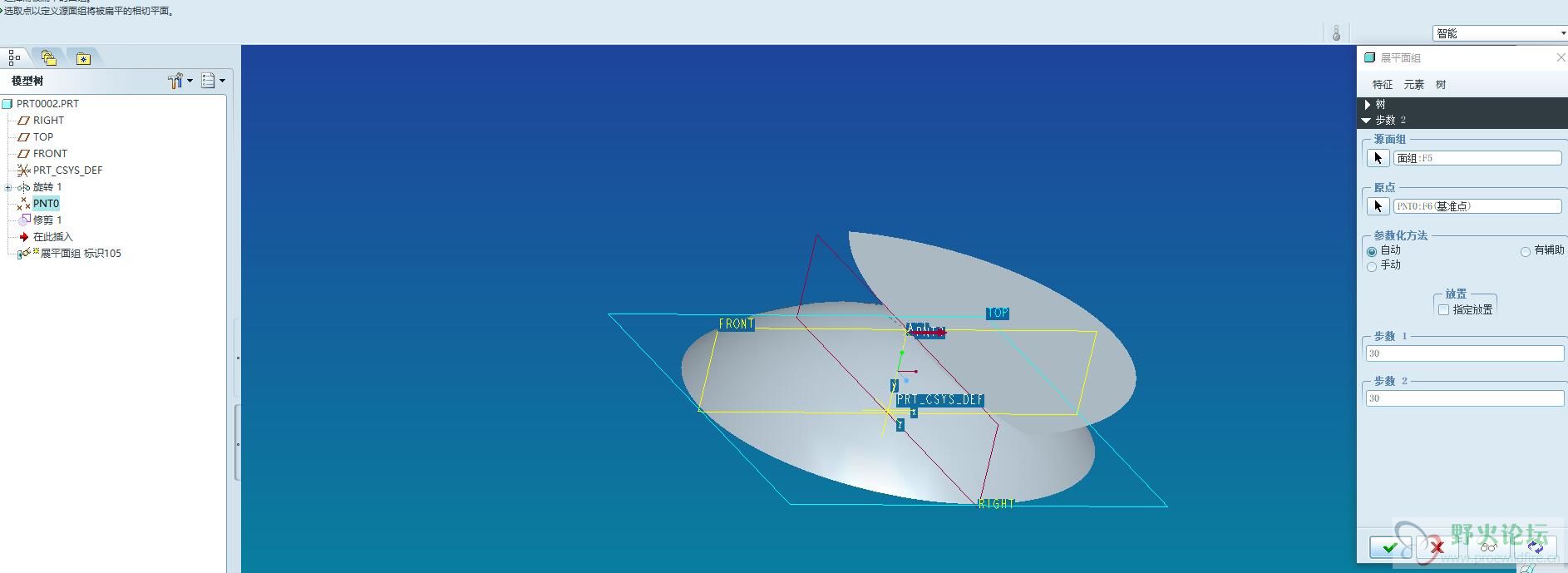

如这个简图所示,我只能看得清露出在外面的面,在实体里面的看不到,而且creo实体不能隐藏,有什么好方法能清楚的看清么,当然,用线框是可以的,但是我觉得还不是特别清楚,有没有更好的方法,谢谢

0

主题

68

回帖

3

威望

助工

Rank: 2

积分
89
发表于 2020-3-16 08:13 | 显示全部楼层
本帖最后由 yukis0la 于 2020-3-16 08:22 编辑

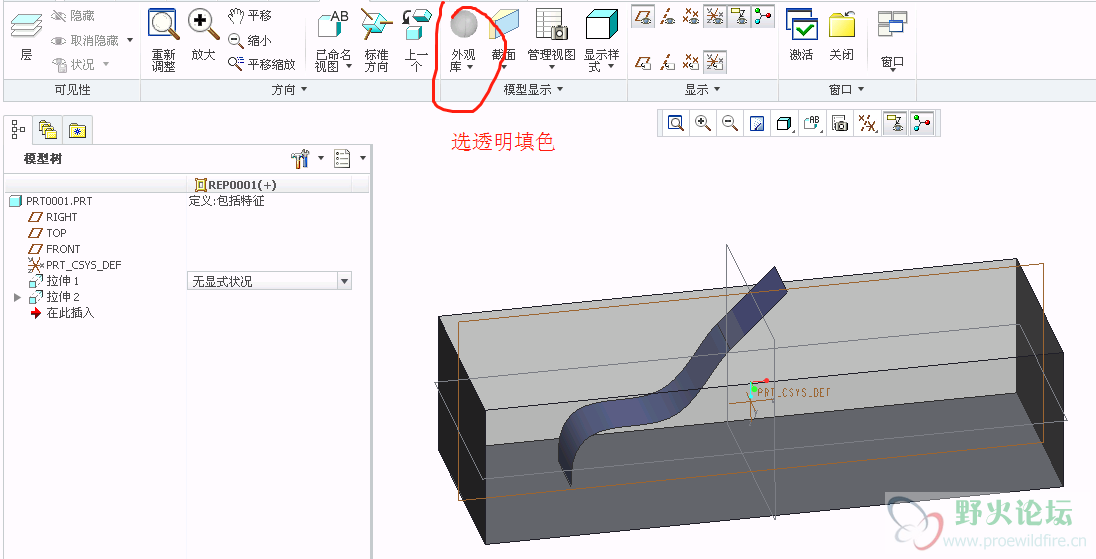

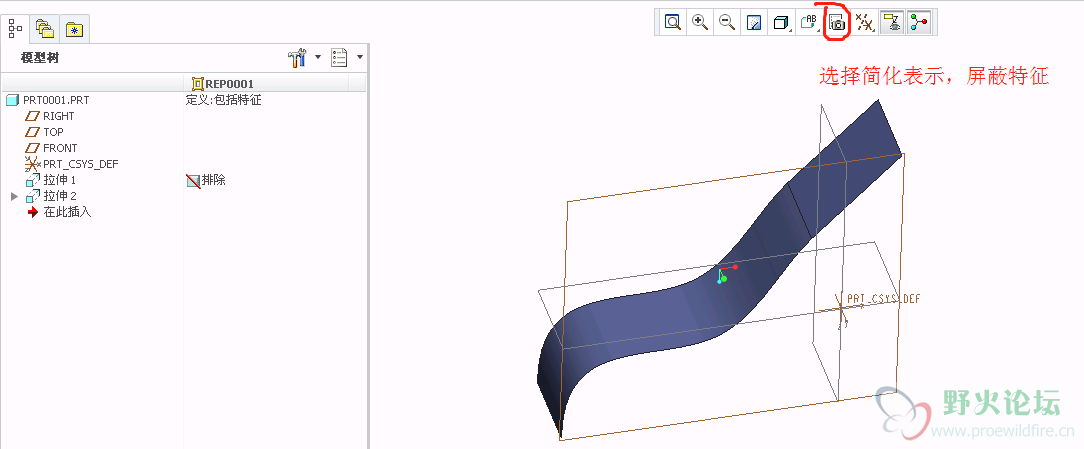

目前试过①可以选择简化表示排除不要的特征;②将零件实体的面填充透明的颜色。你试试是否你要的效果吧~~~

评分

参与人数 1威望 +1 收起 理由
野火 + 1 热心助人

查看全部评分

回复 支持 1 反对 0

使用道具 举报

25

主题

501

回帖

32

威望

高工

Rank: 4

积分
686

希望之星勋章

发表于 2020-3-16 08:16 | 显示全部楼层
本帖最后由 liufeng104 于 2020-3-16 09:07 编辑

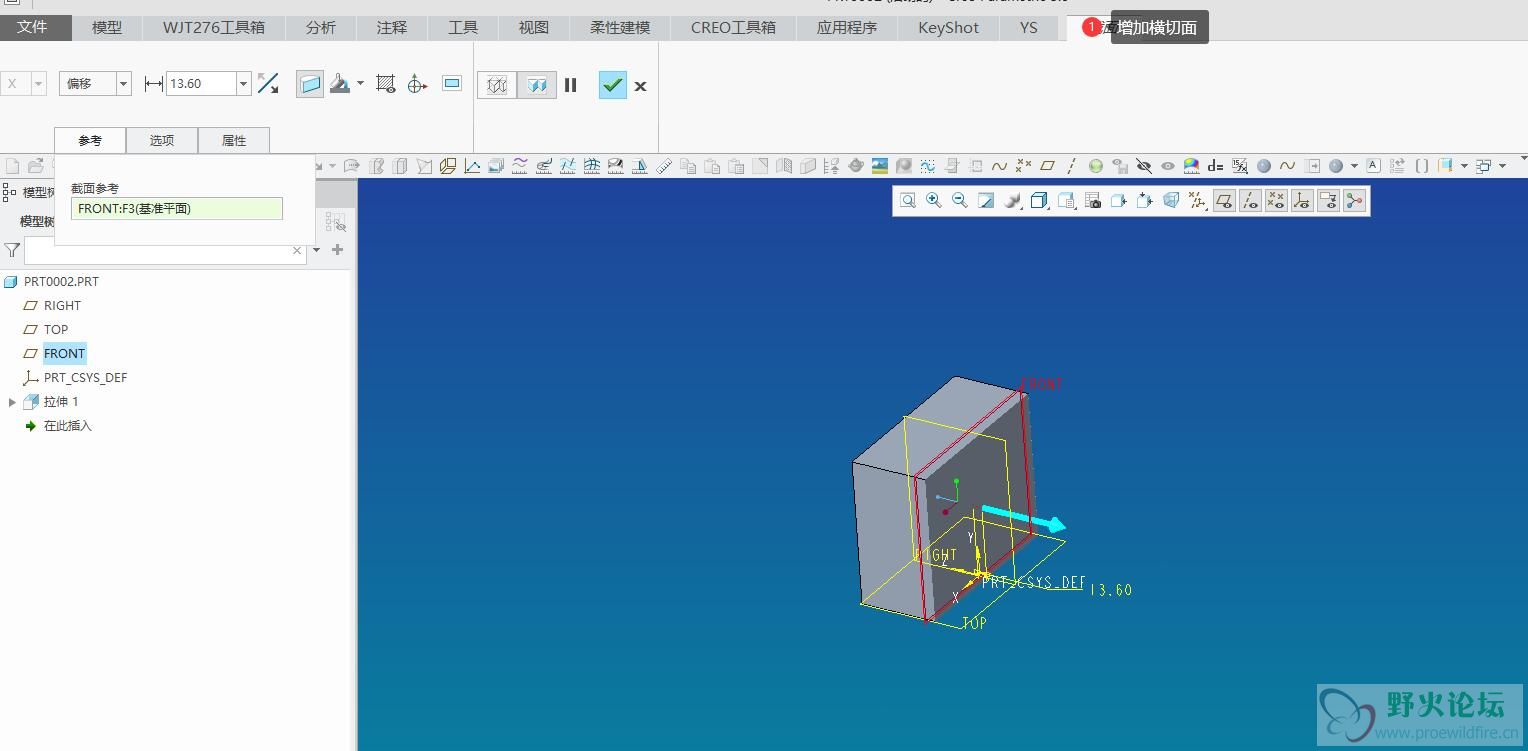

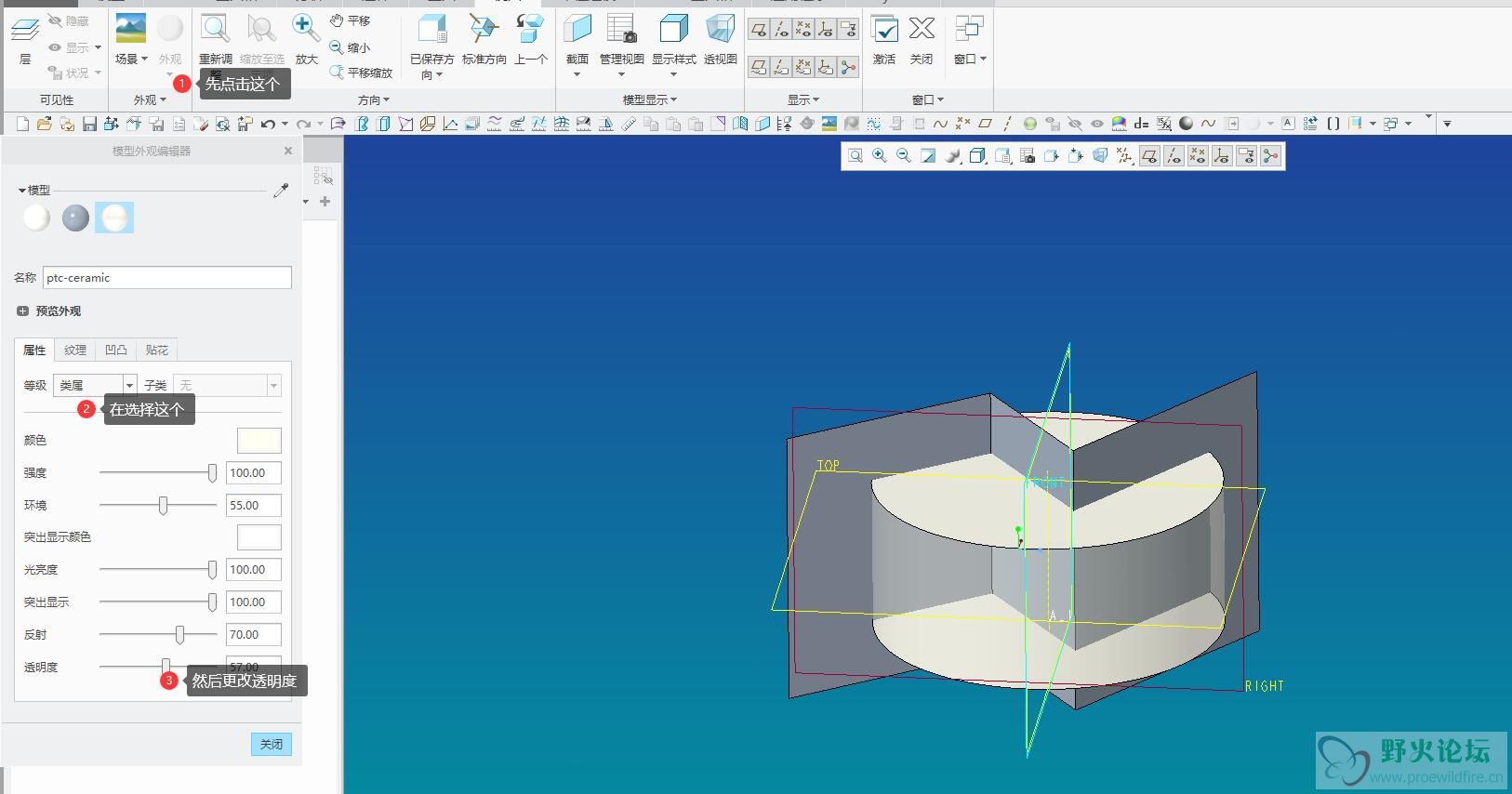

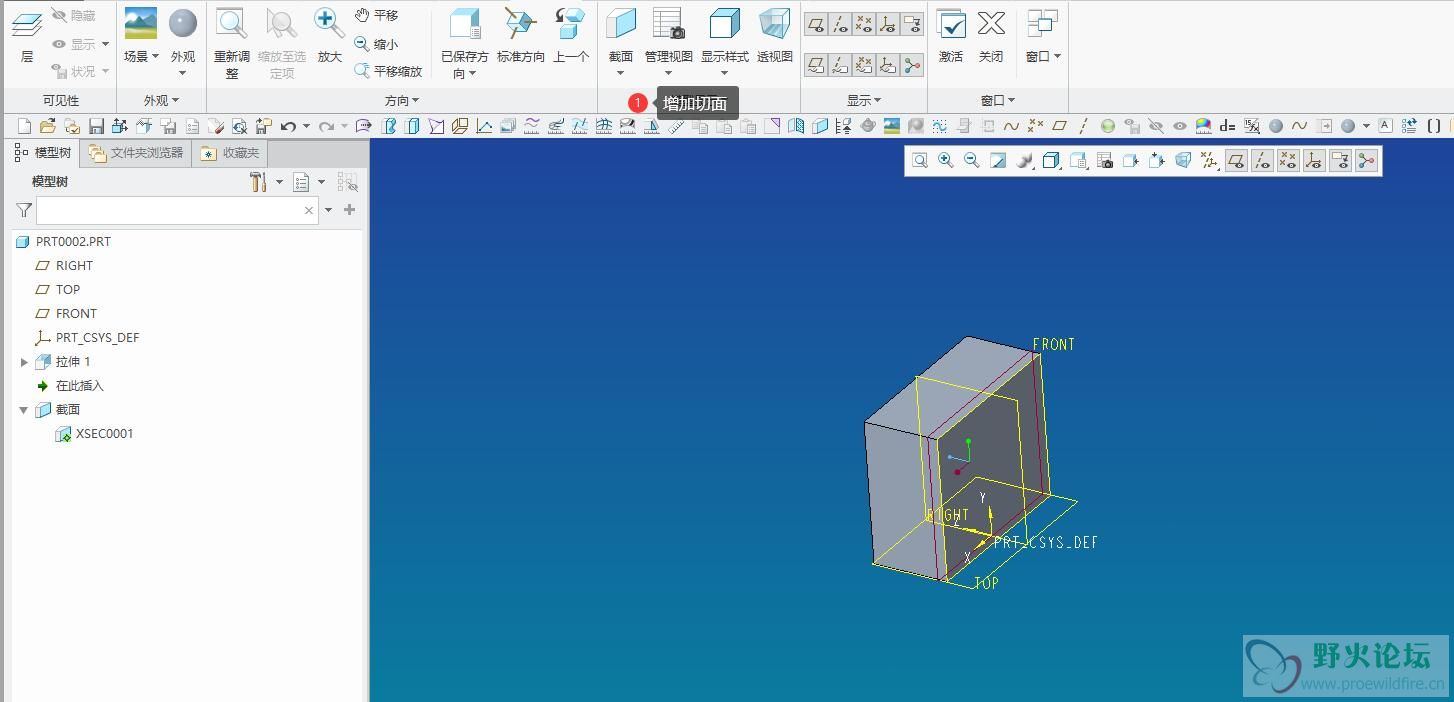

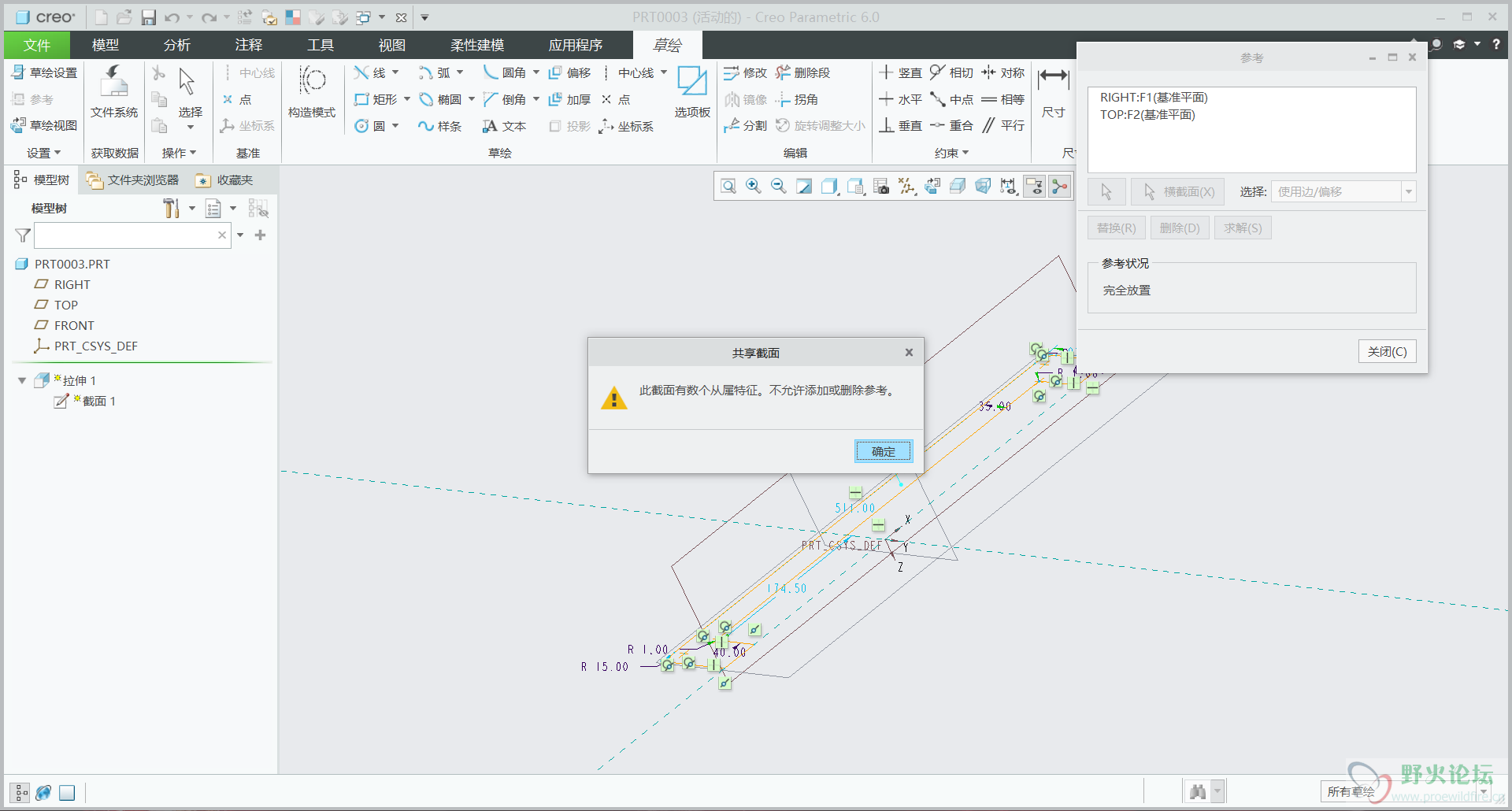

可以按照下图所示看看,1.更改显示样式 2.更改外观为透明 3.增加切面

评分

参与人数 1威望 +1 收起 理由
野火 + 1 热心助人

查看全部评分

我还是一只鸟一只老菜鸟,只有不断学习才能不断进步
回复 支持 2 反对 0

使用道具 举报

1

主题

248

回帖

3

威望

工程师

Rank: 3Rank: 3

积分
285
发表于 2020-3-16 20:43 | 显示全部楼层
在线框模式下看,黑色的线是实体,紫色的线是曲面
回复 支持 反对

使用道具 举报

38

主题

207

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
301
 楼主| 发表于 2020-3-16 20:53 | 显示全部楼层
yukis0la 发表于 2020-3-16 08:13
目前试过①可以选择简化表示排除不要的特征;②将零件实体的面填充透明的颜色。你试试是否你要的效果吧~~ ...

谢谢~~
回复 支持 反对

使用道具 举报

38

主题

207

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
301
 楼主| 发表于 2020-3-16 20:54 | 显示全部楼层
liufeng104 发表于 2020-3-16 08:16
可以按照下图所示看看,1.更改显示样式 2.更改外观为透明 3.增加切面

谢谢
回复 支持 反对

使用道具 举报

3

主题

131

回帖

1

威望

助工

Rank: 2

积分
175
发表于 2020-3-26 16:54 | 显示全部楼层
再补充一个,实体在creo中是可以隐藏的,在新建图层那里选择实体隐藏就行
回复 支持 反对

使用道具 举报

38

主题

207

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
301
 楼主| 发表于 2020-3-26 21:25 | 显示全部楼层
杰出音乐家 发表于 2020-3-26 16:54
再补充一个,实体在creo中是可以隐藏的,在新建图层那里选择实体隐藏就行

厉害了,我一直以为creo是没有这个功能的,我去试试
回复 支持 反对

使用道具 举报
