一步VSS两端平滑波纹管

atgs · 发表于 2016-7-8 13:45

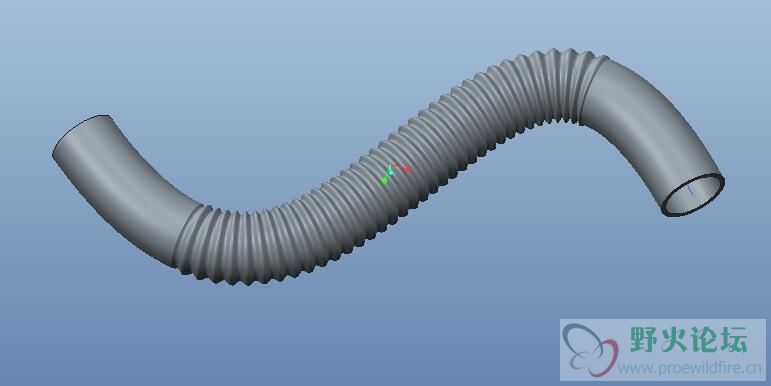

首先看一下效果图

atgs · 发表于 2016-7-8 13:47

关系式里不知道两端平滑的是怎么控制长度的，研究了半天没弄明白

atgs · 发表于 2016-7-8 13:50

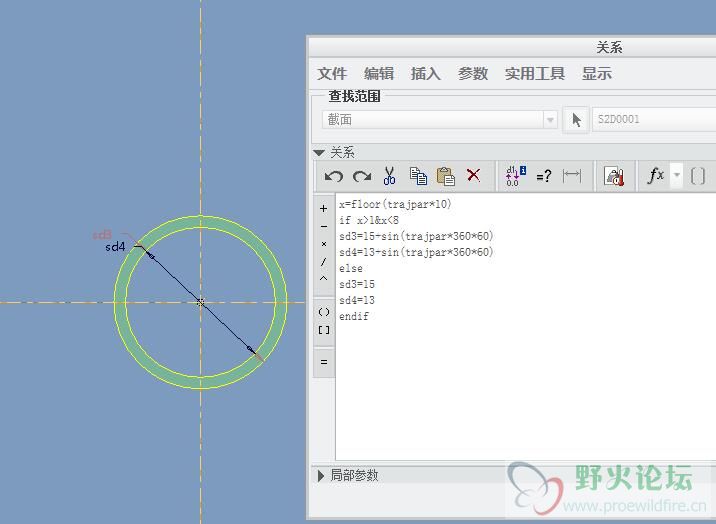

关系式是这样的
x=floor(trajpar*10)
if x>1&x<8
sd3=15+sin(trajpar*360*60)
sd4=13+sin(trajpar*360*60)
else
sd3=15
sd4=13
endif
有人给说明解释下关系式吗

wsg1986919 · 发表于 2016-7-8 14:09

这个可以把绘图过程上传一下吧？

atgs · 发表于 2016-7-8 16:03

wsg1986919 发表于 2016-7-8 14:09
这个可以把绘图过程上传一下吧？

过程不已经有了呀，第一步草绘一条扫描轨迹线，第二步点变截面扫描到图三第三步完成

wsg1986919 · 发表于 2016-7-8 16:21

OK刚才是我没有选变截面，难怪没有画出来，感谢！

atgs · 发表于 2016-7-8 16:51

hzengxin 发表于 2016-7-8 16:21

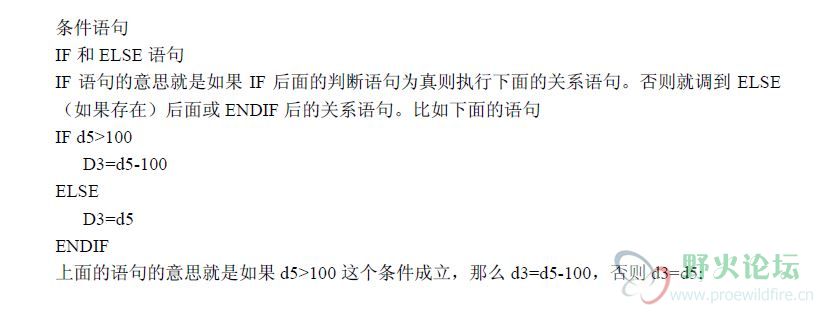

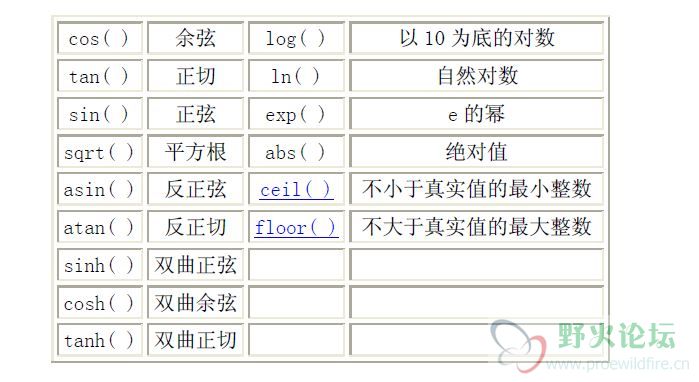

首先:函数Floor( )，其功能是“向下取整” 即取不大于括号内的最大整数
trajpar是个变量，从0变化到1
所 ...

谢谢，很详细，但是0，1……10是什么意思，是轨迹线的百分比还是什么搞不明白

1051083108 · 发表于 2016-7-8 17:35

本帖最后由 1051083108 于 2016-7-8 17:37 编辑

hzengxin 发表于 2016-7-8 16:21
首先:函数Floor( )，其功能是“向下取整” 即取不大于括号内的最大整数
trajpar是个变量，从0变化到1
所 ...

你这个解释有点偏差，关系中的x只是为了提取螺旋段的前后位置，除此之外X毫无用处，关系式用的的还是trajpar参数，并不是说X=018910时候是非螺旋段

类似的模型直观一点的做法使用基准图形控制，草绘外轮廓线，引用即可，截面也不局限于规律变化。

qwerabcd · 发表于 2016-7-8 18:12

qwerabcd · 发表于 2016-7-8 18:14
