[分享] PTC CREO2.03.0中国GB定制模板-GB-长仿宋字体(2016A2版) 最新超强模板发布

    [复制链接]

46

主题

563

帖子

37

威望

高工

哈哈

Rank: 4

积分
710

希望之星勋章

QQ
发表于 2016-3-10 19:42 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 xuez119 于 2016-3-16 17:29 编辑

目前更新到A2版本,更新内容:

1.解决了新建同名工程图的问题,直接快捷键ST或者点击配置的工具按钮。
2.新建同名工程图的同时公用名称也相同,并且直接调用用户预先设置的工程图模板。
3.快捷键DS打开对应元件工程图


(野火首发):其中还包括以下两个版本
PTC CREO2.0中国GB定制模板-LG企业标准-FONT字体(2016A2版)
PTC CREO2.0中国GB定制模板-LG企业标准-长仿宋字体(2016A2版)
LG企业标准分两种字体一种font(导出dwg格式后字体会错乱)一种长仿宋。这两种跟之前的GB模板就是工程图框以及部分参数略有不同,config和UI都适用。
目前已发布creo3.0的模板。proe5.0暂时没有,还在使用proe5.0的朋友赶快更新到creo2.0或creo3.0吧。
此套配置相当详细,足够使用了,尤其对于新手来说。新手只要按照配置教程来就没有什么问题,使用长仿宋体导出AutoCAD文字不会错乱,打印更没有问题。对于老手来说会成倍的提高设计效率。更不用去使用什么插件了。






PTC CREO2.0 中国 GB 定制模板-GB-长仿宋字体-详细说明
作者:陈杰
QQ:33073956
交流群:320043778    欢迎加群交流学习!!!
声明:该配置与模板为本人原创,旨在方便用户使用 CREO,提高设计效率。转载或传播请注明作者!!未经作 者允许不得用于商业牟利!
模板下载网盘地址:
游客,如果您要查看本帖隐藏内容请回复

目录
一、文件结构        ..............................................2
1.文件夹结构说明        .......................................2
2.其他相关文件、文件夹说明        .......................2
二、菜单界面        ..............................................8
1.零件、组件模板        .......................................8
2.工程图模板        .............................................10
3.快捷键        .....................................................11
4.窗口菜单界面        .....................................12

一、文件结构

1.文件夹结构说明

1)        配置文件压缩包为“PTC CREO2.0 中国 GB 定制模板-GB-长仿宋字体(2016A1 版).rar”
解压到当前文件夹出现文件夹:

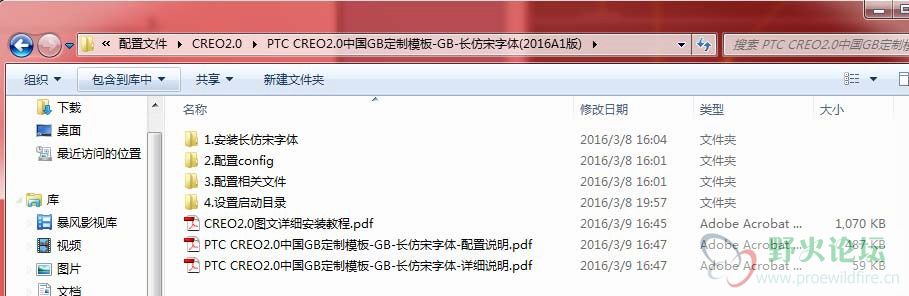

双击进入文件夹后出现以下文件:
“1.安装长仿宋字体”
“2.配置 config”
“3.配置相关文件”
“4.设置启动目录”
“CREO2.0 图文详细安装教程.pdf”
“PTC CREO2.0 中国 GB 定制模板-GB-长仿宋字体-配置说明.pdf”
“PTC CREO2.0 中国 GB 定制模板-GB-长仿宋字体-详细说明.pdf”
2.其他相关文件、文件夹说明

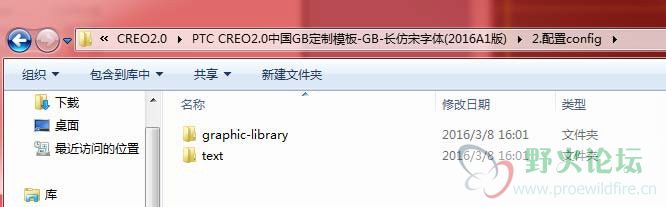

1)        “2.配置 config”文件夹下内容:
“2.配置 config\graphic-library”下为外观库文件目录(替换系统自带)

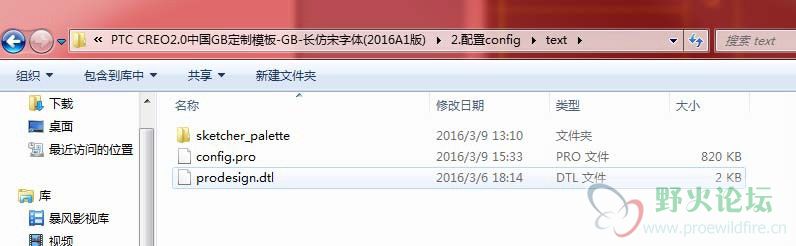

“2.配置 config\text”下有 sketcher_palette:草绘调色板目录; config.pro:系统主配置文件; prodesign.dtl:记事本自动加载的绘图选项文件;

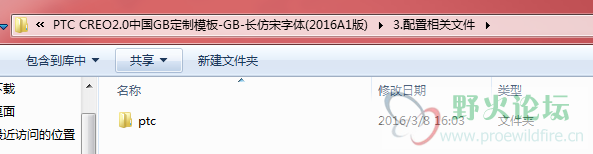

2)        “3.配置相关文件”文件夹下内容:
只有“ptc”文件夹,改文件夹需要直接复制到 D 盘根目录当中,应用 config.pro 中相关选项指定位置均为 D:\ptc
下;

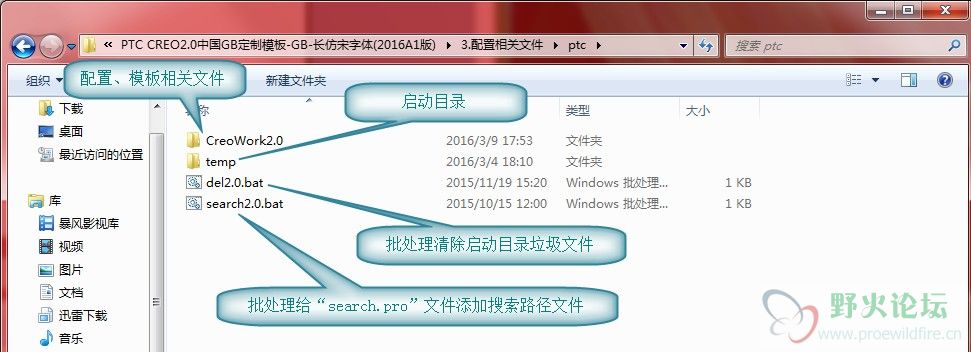

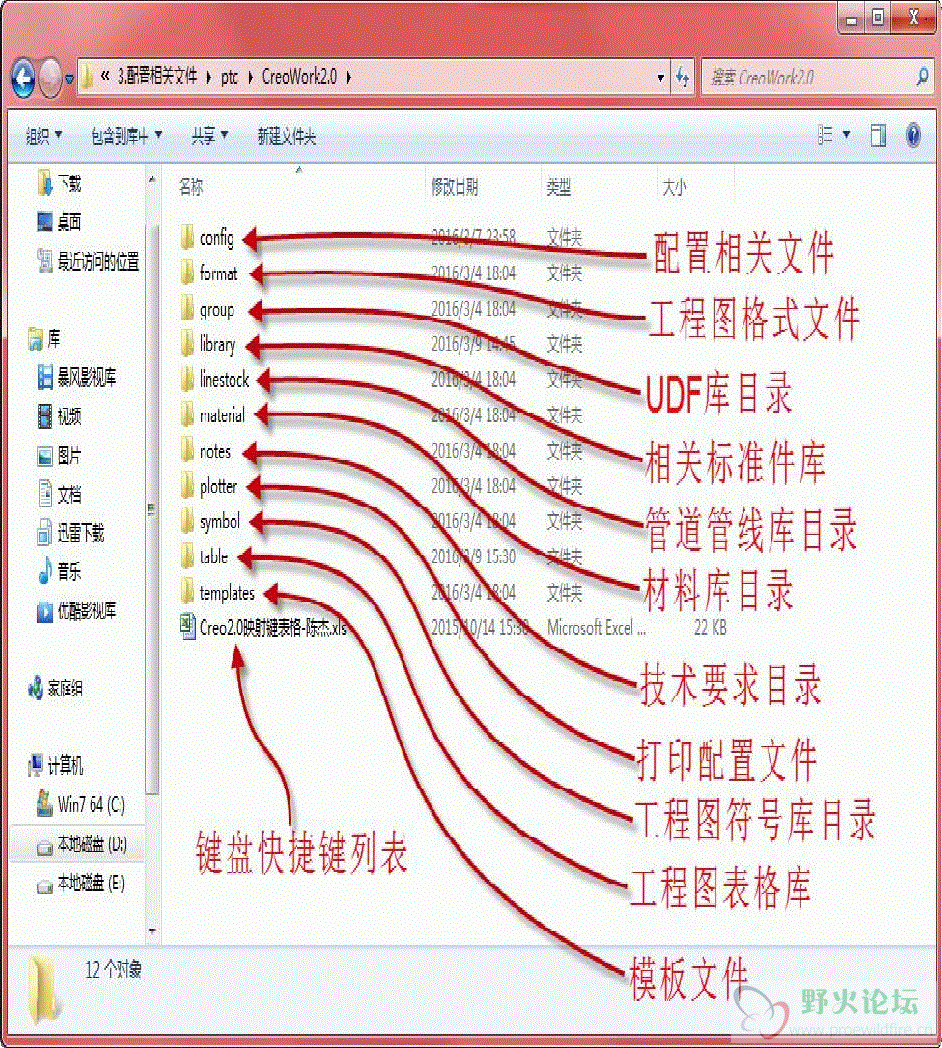

如下图所示为“ptc”文件夹下文件:
目录:\ptc\CreoWork2.0
目录:\ptc\CreoWork2.0\config
“config.pro”        --CREO 主配置文件(备份文件);
“creo_parametric_customization.ui”        --软件工作界面控制文件(备份文件);
“drawing.dtl”        --工程图绘图选项配置文件;
“Drawing_Batch_Export.dop”        --Creo Distributed Batch 批量导出 PDF 配置文件;
“Dxf_export.pro”        --工程图导出 dwg、dxf 配置文件
“format.dtl”        --工程图格式配置文件
“layout.dtl”        --记事本(布局)格式配置文件
“protk.dat”        --各种工具、插接接口集中管理文件
“ptc_licfile.dat”        --软件许可证(备份文件)
“search.pro”        --CREO 目录搜索控制文件
“syscol.scl”        --系统颜色控制文件
“table.pnt”        --工程图打印笔配置文件
“tree.cfg”        --模型数列控制文件

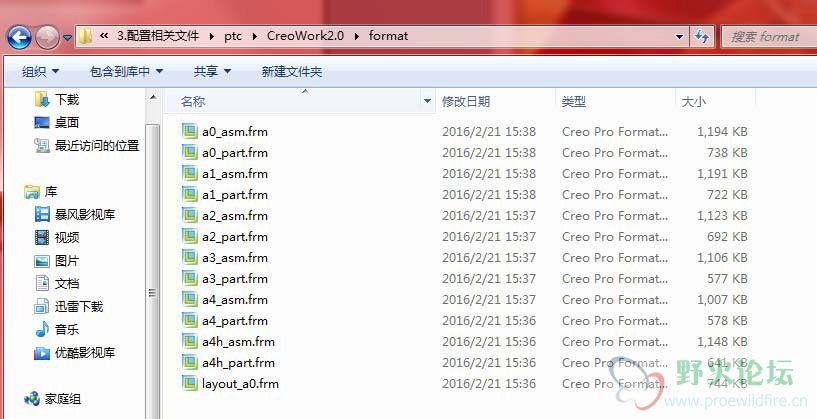

目录:\ptc\CreoWork2.0\format
该目录下为工程图格式文件包括:A0、A1、A2、A3、A4、A4H 图幅的组件和零件 GB 图框,以及记事本 A0 图 框格式文件;
目录:\ptc\CreoWork2.0\group
该目录下放置相关 UDF 库目录文件

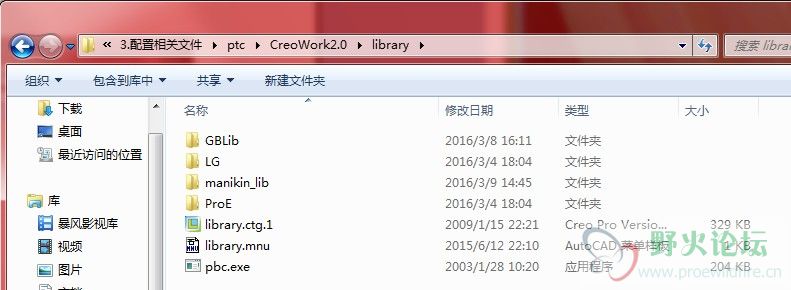

目录:\ptc\CreoWork2.0\library
该目录为常用标准件、人机工程人体模型库目录

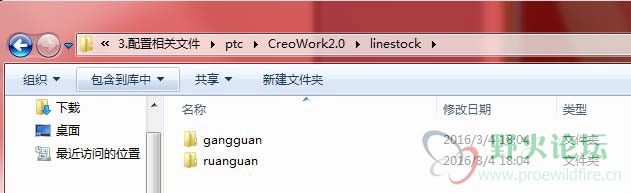

目录:\ptc\CreoWork2.0\linestock
该目录存放管道模块的软管、硬管管线库文件
目录:\ptc\CreoWork2.0\material
该目录存放材料文件

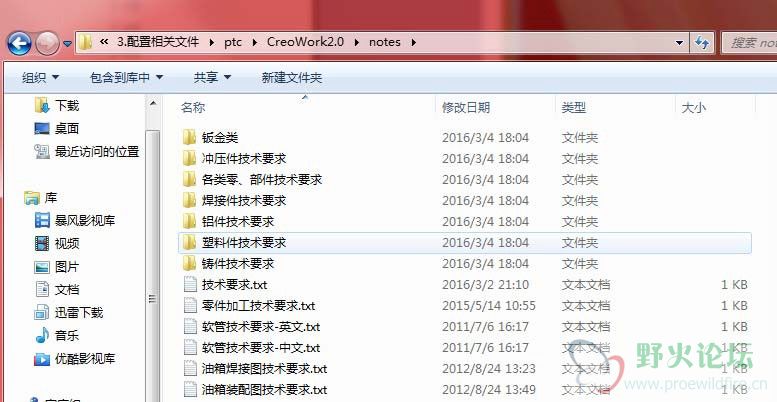

目录:\ptc\CreoWork2.0\notes
该目录存放技术要求文件

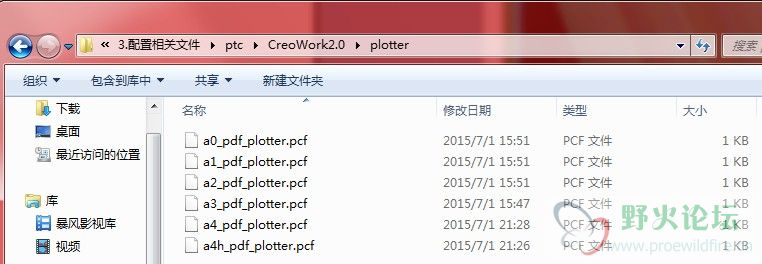

目录:\ptc\CreoWork2.0\plotter
该目录存放打印配置文件

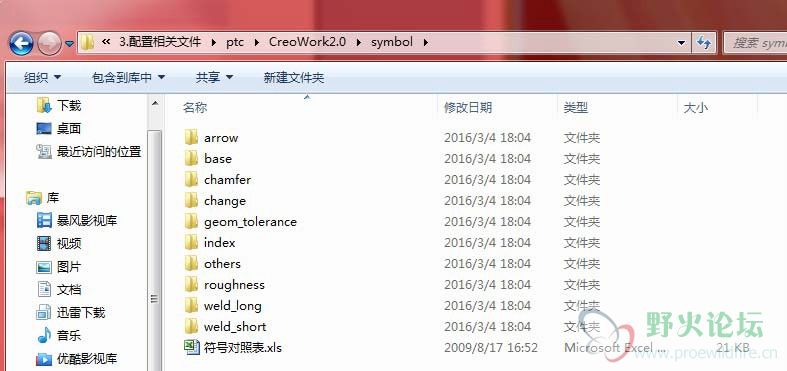

目录:\ptc\CreoWork2.0\symbol
该目录工程图符号库目录
“arrow”        --方向、箭头累符号
“base”        --基准类符号
“chamfer”        --倒角符号
“change”        --修改标识符号
“geom_tolerance”        --形位公差符号
“index”        --球标类符号
“others”        --其他类符号
“roughness”        --粗糙度类符号
“weld_long”        --断续焊类符号
“weld_short”        --连续焊类符号
目录:\ptc\CreoWork2.0\table
该目录为工程图相关表格目录,包括:电缆、软管、钢管、齿轮等相关表格文件

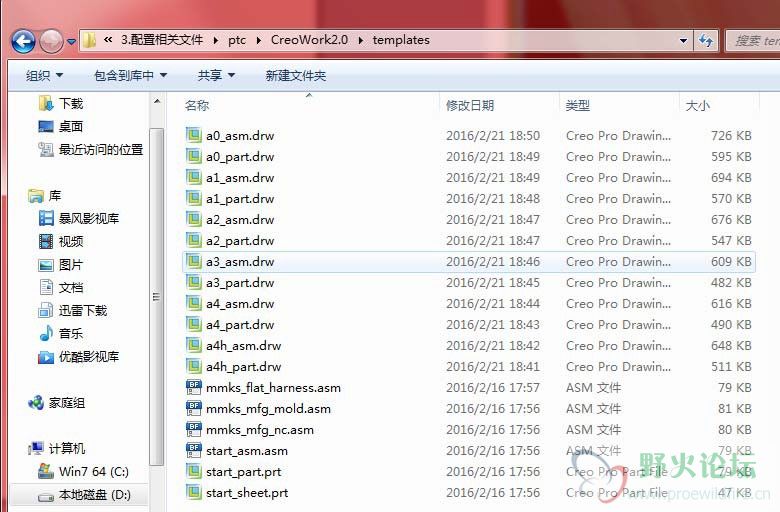

目录:\ptc\CreoWork2.0\templates
该目录为工程图、零部件模板文件

二、菜单界面

该配置对软件工作界面进行了大量的定义,添加了很多常用,以及 UDF 相关命令。可以大大提高设计建模效率! 尤其是工程图绘图界面,专门增加了“绘图”栏,集成了所有常用命名。并自定义了相当多的快捷命令大大的提 高出图效率。使得出图效率至少提高一倍以上!

1.零件、组件模板

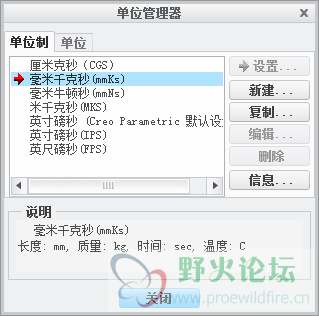

零件模板已经设置标准单位:

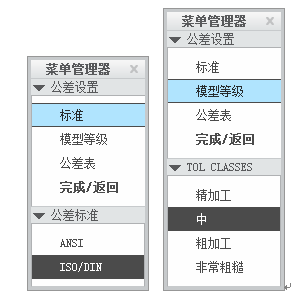

设置了公差标准与模型等级要求:

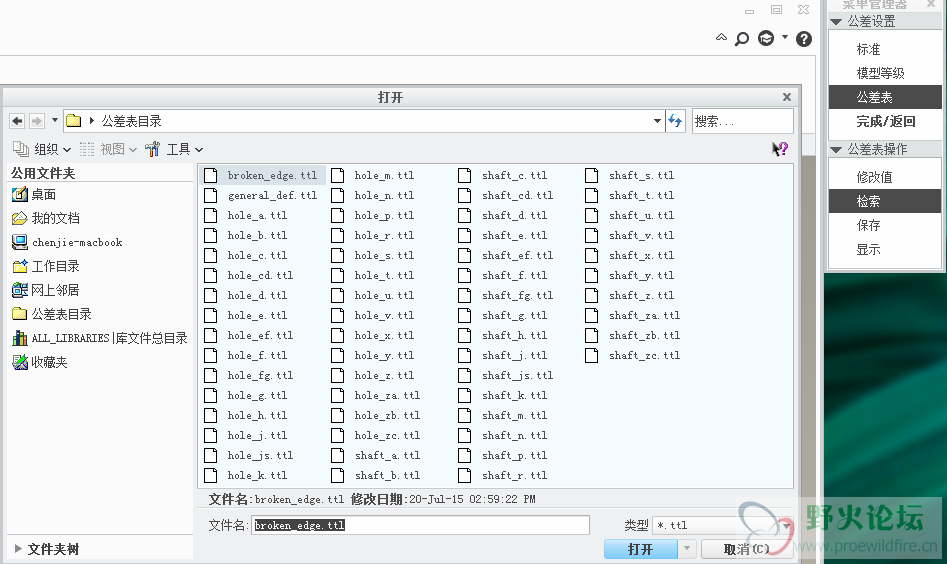

加载了所有相关 GB 公差表:
2.工程图模板

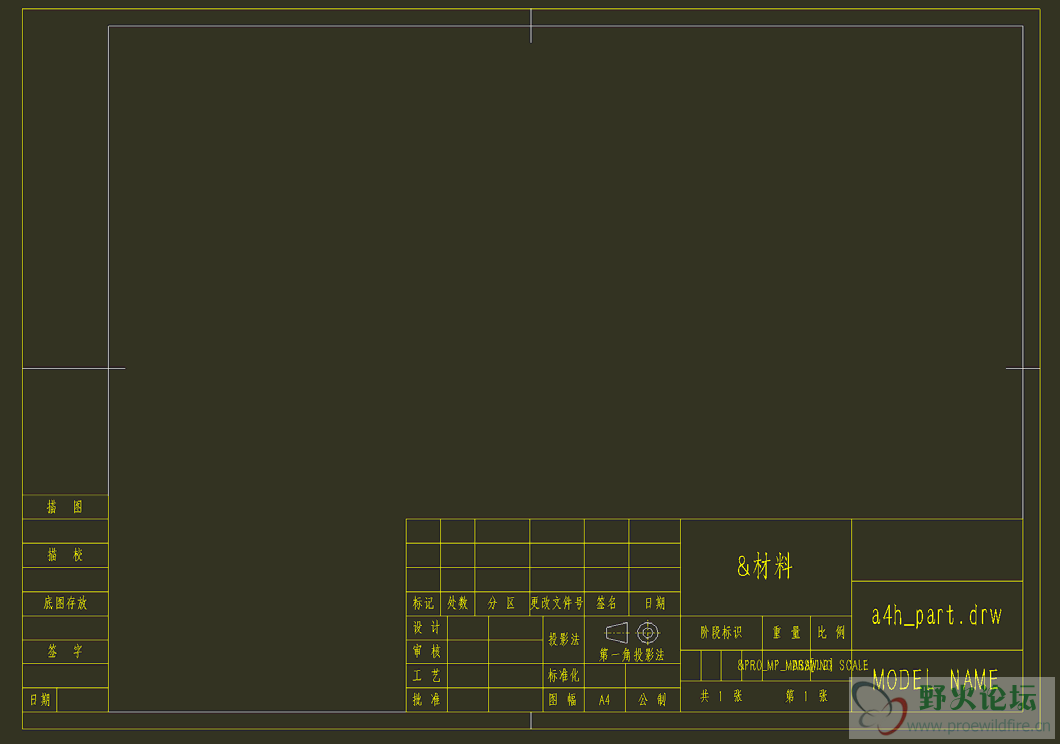

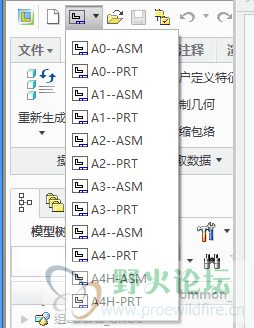

按 GB 要求创建的标准工程图模板,包括:A0、A1、A2、A3、A4、A4H 零件和组件模板

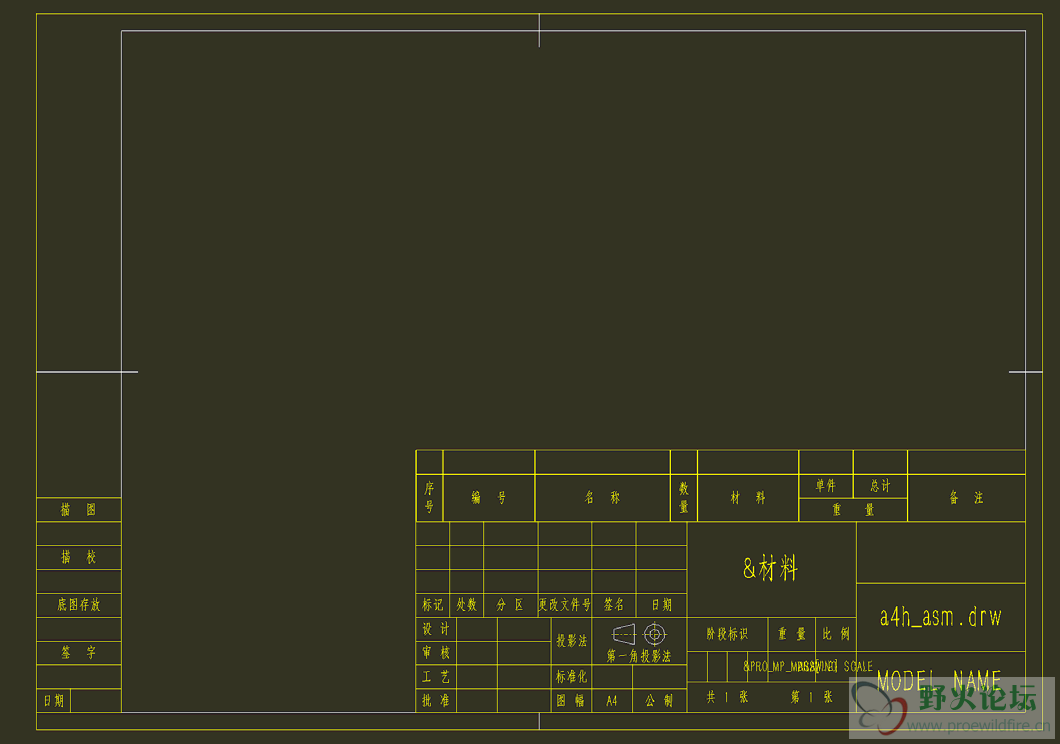

例如:A4H 组件模板
例如:A4H 组件模板

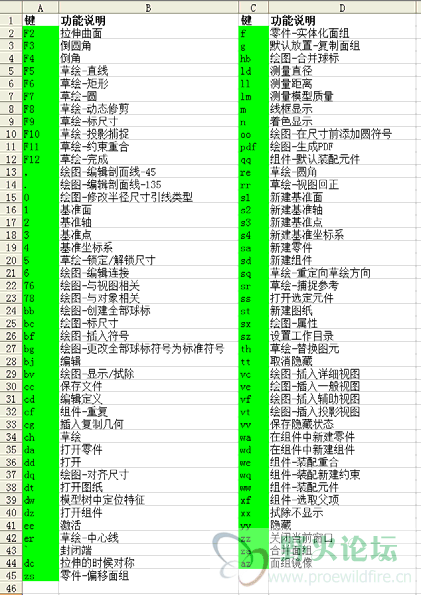

3.快捷键
更具左手操作习惯,定制了相关操作快捷键,可以大大的提高设计建模效率

4.窗口菜单界面

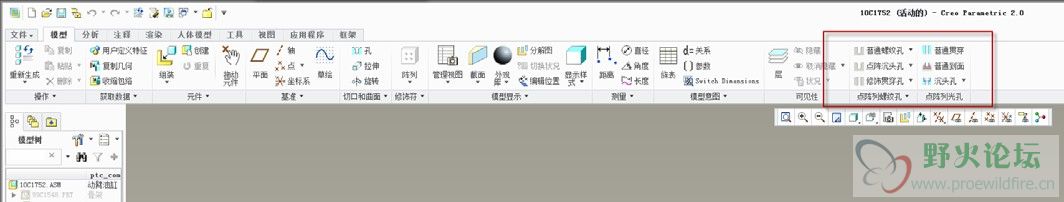

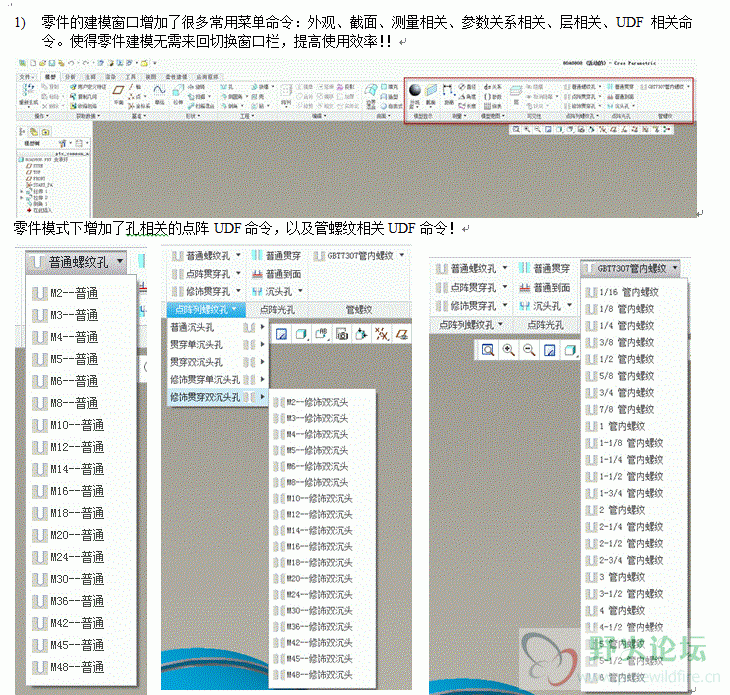

1)        零件的建模窗口增加了很多常用菜单命令:外观、截面、测量相关、参数关系相关、层相关、UDF  相关命 令。使得零件建模无需来回切换窗口栏,提高使用效率!!
2)        组价模式下,增加了一些常用焊后孔加工 UDF 点阵孔命令!
3)        工程图模式界面为该次模板更新的重点所在,增加了“绘图”一栏,并将工程图设计当中所有常用命令集合 在一个工具栏下。并且自定义了相当多的快捷命令,可以非常直观,方便的进行工程图设计!包括:糙粗度、 形位公差、焊接符号、基准符号、锥度、方向、球标、更改球标、孔区别、对称公差、倒角、技术要求、 N-R、N-∮、N-M、尺寸属性、螺纹等级、EQS 均布、非金属剖面、排除元件、导出 PDF、导出 DWG、导 出 BOM 表、孔公差、轴公差、配合公差、管螺纹、其他等等!可以大大提高工程图设计效率!!

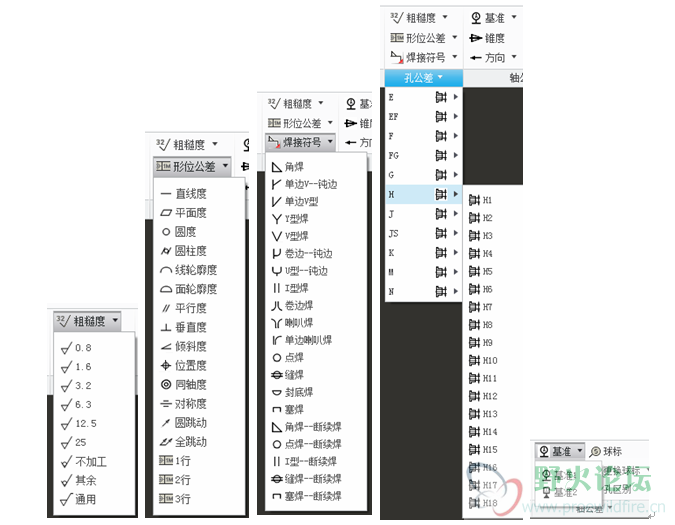

粗糙度、形位公差、焊接符号、孔公差、基准如下图所示:

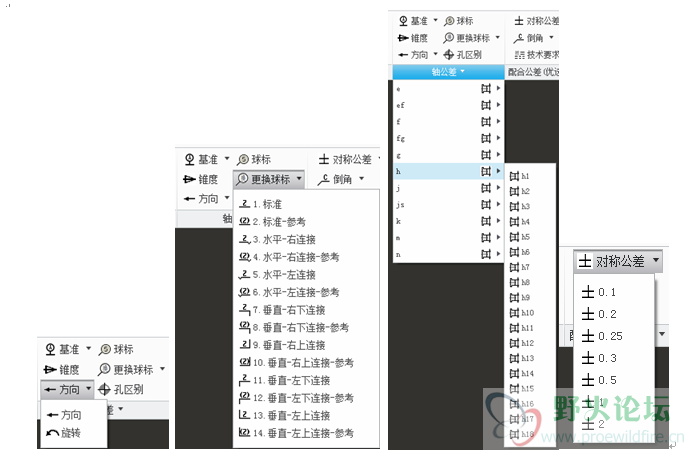

锥度、方向、球标、孔区别、更换球标、轴公差、对称公差如下图所示:

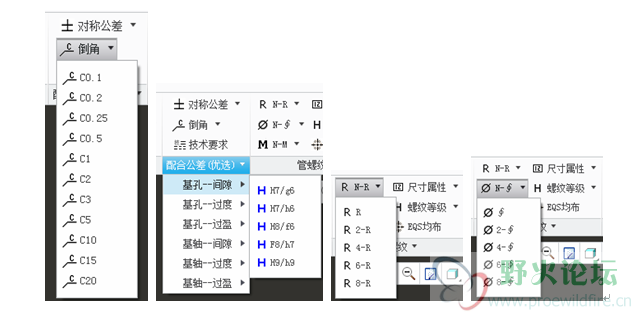

倒角、技术要求、配合公差、N-R、N-∮如下图所以:
N-M、EQS 均布、尺寸属性、螺纹等级、管螺纹 GB,NPT,Rc、非金属剖面、排除元件如下图所示:

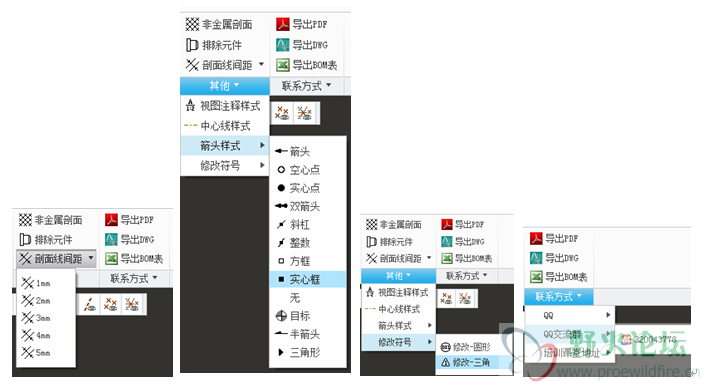

剖面线间距、导出 PDF、导出 DWG、导出 BOM 表、视图注释样式、中心线样式、箭头样式、修改符号、联系 方式如下图所示:









评分

参与人数 3威望 +7 金钱 +25 收起 理由
1051083108 + 2 + 10 原创内容,辛苦了
06985953 + 5 感谢分享
野火 + 5 + 10 感谢分享

查看全部评分

本帖被以下淘专辑推荐:

Creo/ProE学习交流群826982710

46

主题

563

帖子

37

威望

高工

哈哈

Rank: 4

积分
710

希望之星勋章

QQ
 楼主| 发表于 2016-3-18 08:23 | 显示全部楼层
bao254long12 发表于 2016-3-17 16:24

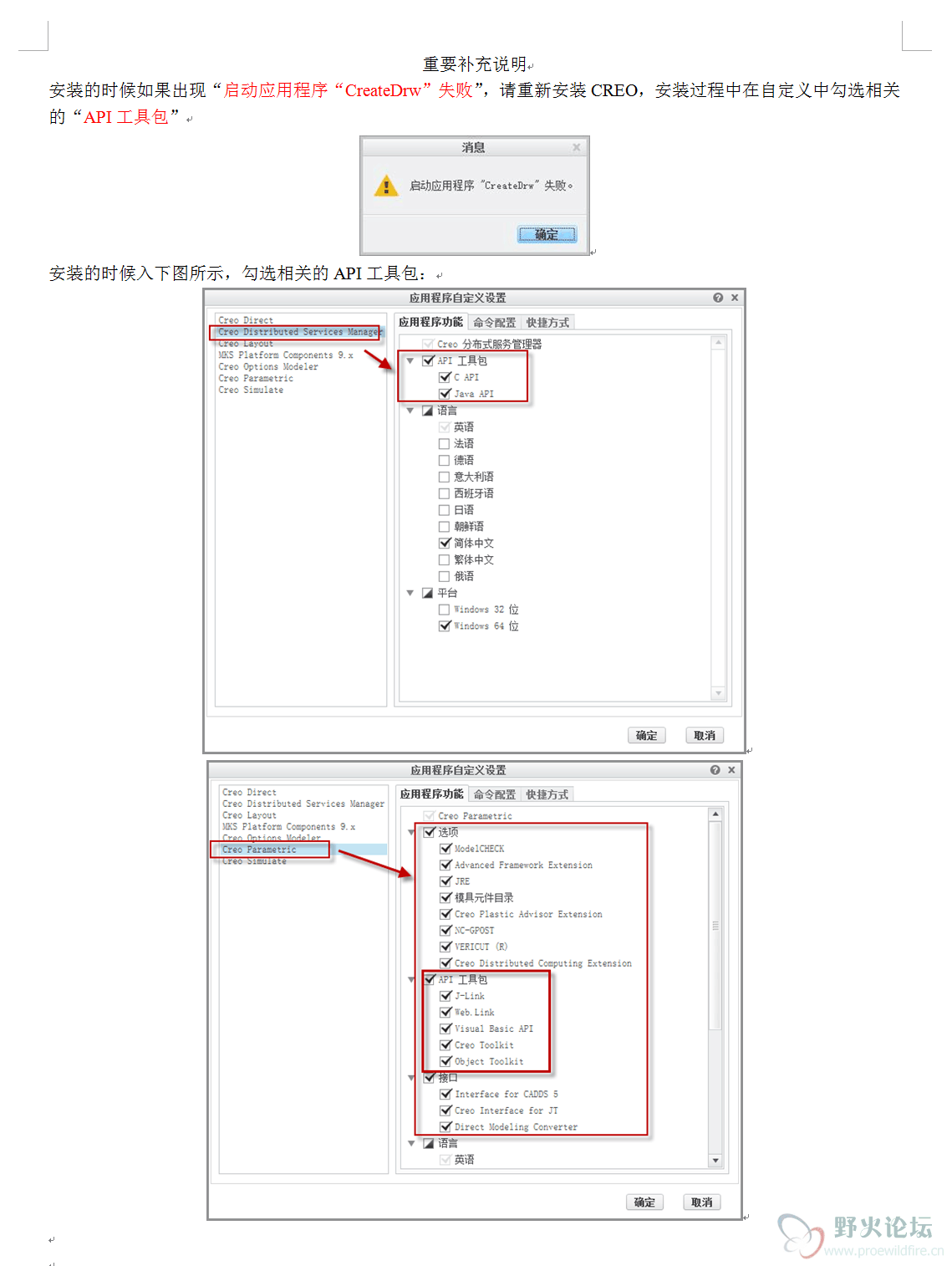

启动CreateDrw失败是怎么回事?

Creo/ProE学习交流群826982710
回复 支持 1 反对 0

使用道具 举报

46

主题

563

帖子

37

威望

高工

哈哈

Rank: 4

积分
710

希望之星勋章

QQ
 楼主| 发表于 2016-8-4 09:52 | 显示全部楼层
CREO2.0最新配置模板下载地址:
http://pan.baidu.com/s/1pKOIcTd
CREO3.0最新配置模板下载地址:
http://pan.baidu.com/s/1slvNWUL
