[原创] 渐开线圆锥齿轮画法

[复制链接]

2

主题

130

帖子

3

威望

助工

Rank: 2

积分
193
发表于 2015-12-11 13:04 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 lhao1963 于 2015-12-12 09:12 编辑

我看过多种锥齿轮的画法教程,感觉都比较复杂。今日把简单的画法介绍给大家。如果大家有画过直齿轮的经验,画锥齿轮就省力多了(会的请飘过)。我是在本论坛的一篇介绍

齿轮画法的基础上做的(刚才搜索了一些,没有找到原来的文章),在此感谢那篇文章的作者。

一、参数设置

画一个节圆锥角C=30度,M=4,Z=20,压力角A=20,齿顶高系数=1,厚为30mm 的圆锥齿轮。

分度圆直径 d=m*z
齿顶圆直径 da=d+2*m*cos(c/2)
齿根圆直径 df=d-2*1.2*m*cos(c/2)
经计算得:d=80,da=87.7,df=70.7mm
以上直径均位于齿轮大端。

二、具体操作

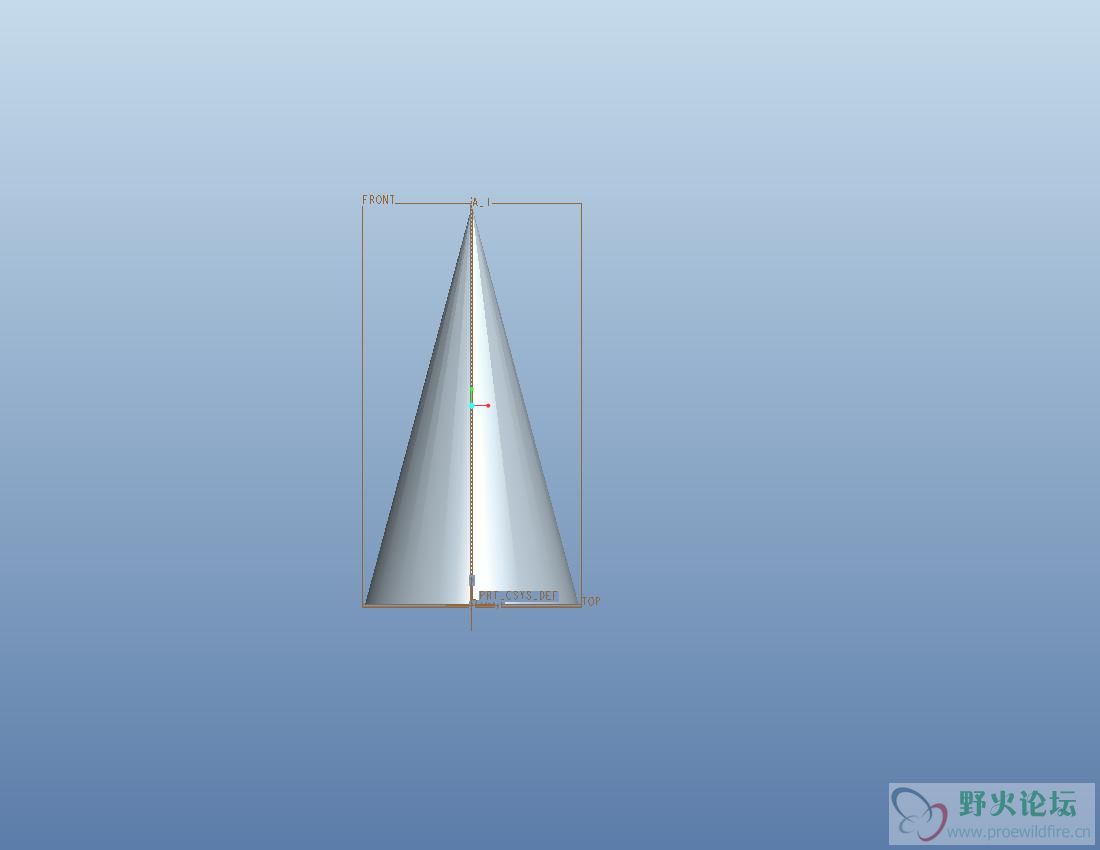

1、以TOP为草绘面(使圆锥底面与FRONT重合),用旋转做一个圆锥体,底部直径为87.7mm,圆锥角为30度。(图一)

2、在底部画直径分别为d、df的圆.

3、插入基准曲线--从方程--完成--选取--坐标--笛卡尔--输入参数(参数如下)
m=4
p=20
a=20
r=(m*p*cos(a))/2
fi=t*90
arc=(pi*r*t)/2
x=r*cos(fi)+arc*sin(fi)
y=r*sin(fi)-arc*cos(fi)
z=0

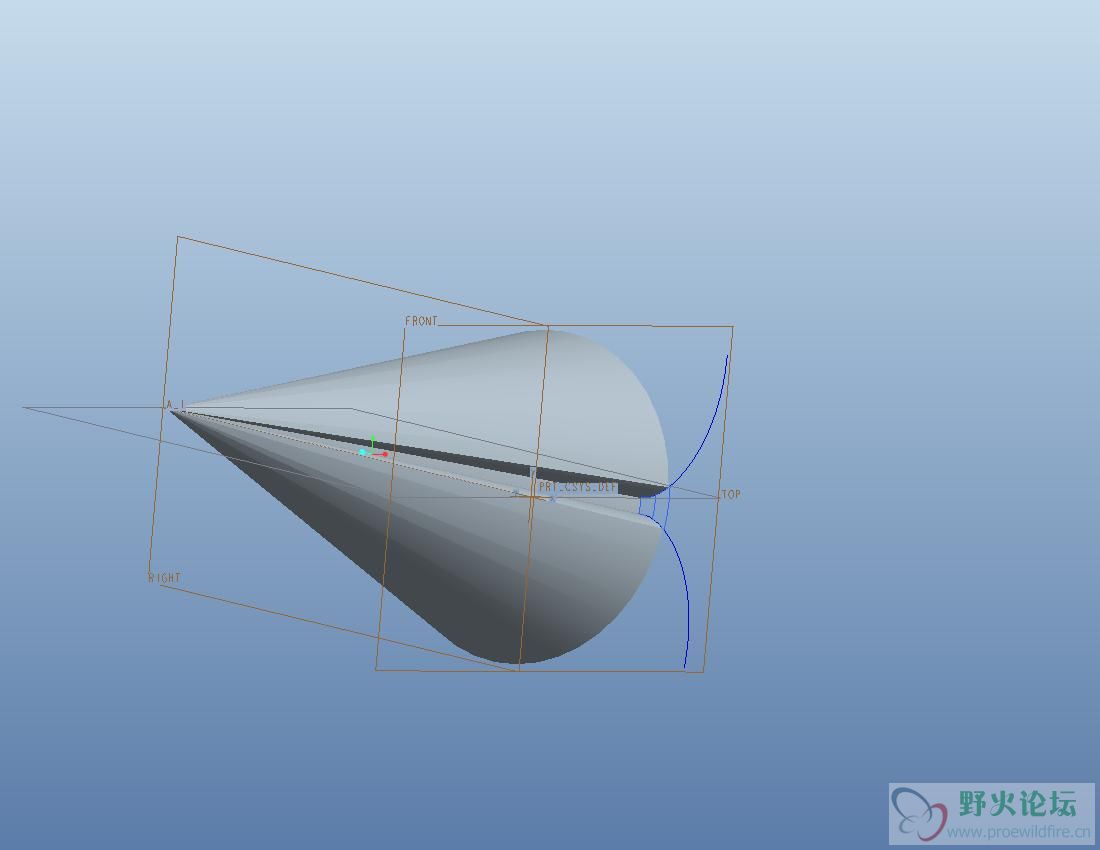

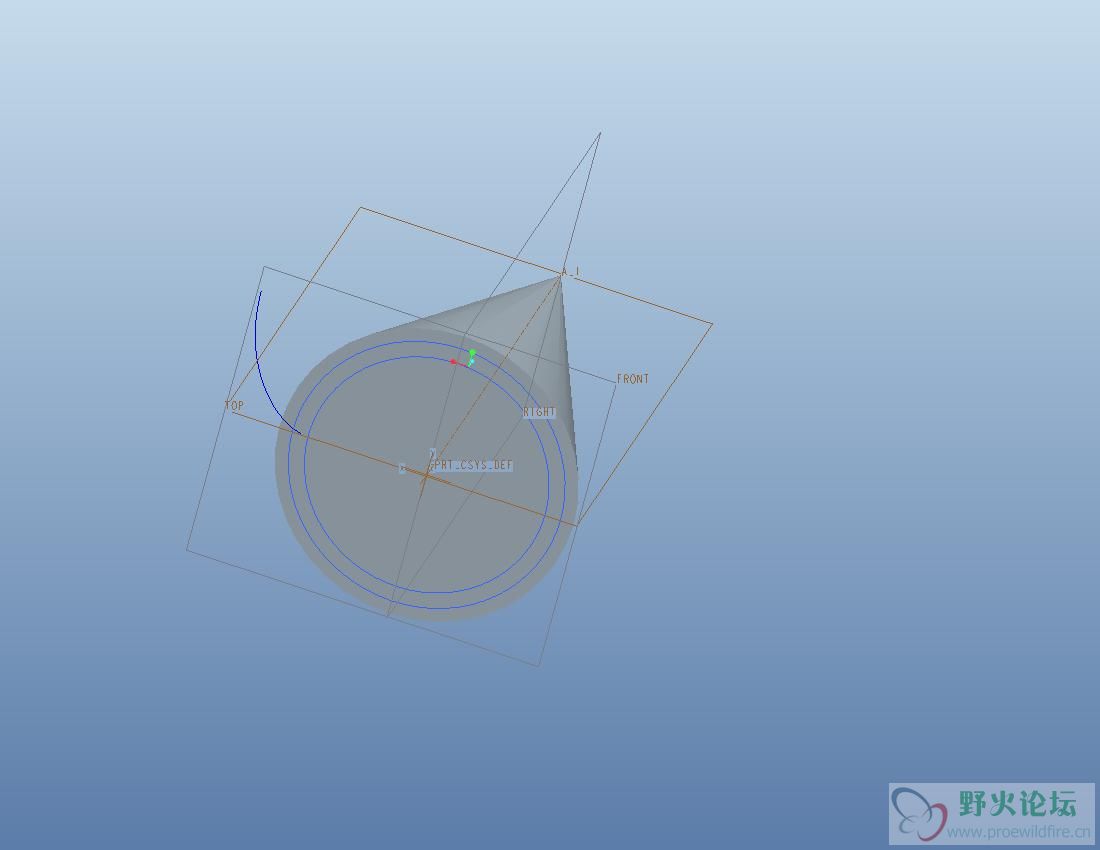

然后点 文件--保存--退出记事本窗口-- 点 确定按钮,此时在模型区域出现了蓝色的曲线,如图所示(图三):

4、选中步骤3做好的蓝色的曲线---镜像---得到第2根蓝色的曲线,此时两根曲线是相交的八字形.
点取第2根曲线(注意此时曲线以粗红色显示)

---主菜单“编辑”---“复制”---主菜单“编辑”---“选择性粘贴”---在操作面板上选取“旋转”按钮,---选取旋转中心轴---输入旋转角度(1.74-180/z),

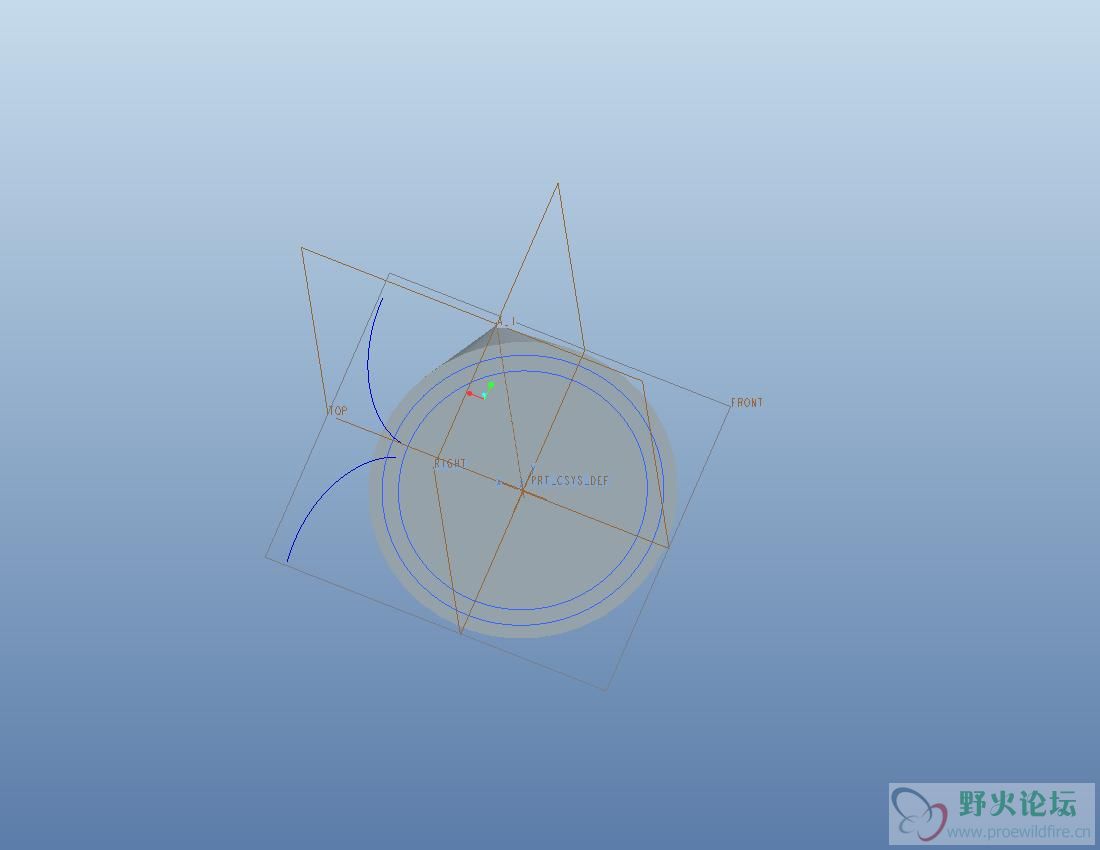

得到第3根细红色的曲线。(注意:原来的第2根曲线消失了)。此时两根曲线成不相交的八字。所示如图四


5、草绘曲线  画出齿槽形状的封闭曲线:先画一个直径为df的齿根圆,用使用 “边命令” 选取那两根曲线(八字形的两根曲线)和齿顶圆

---分别过那两根八字形的曲线的末端作切线,与齿根圆df交两点

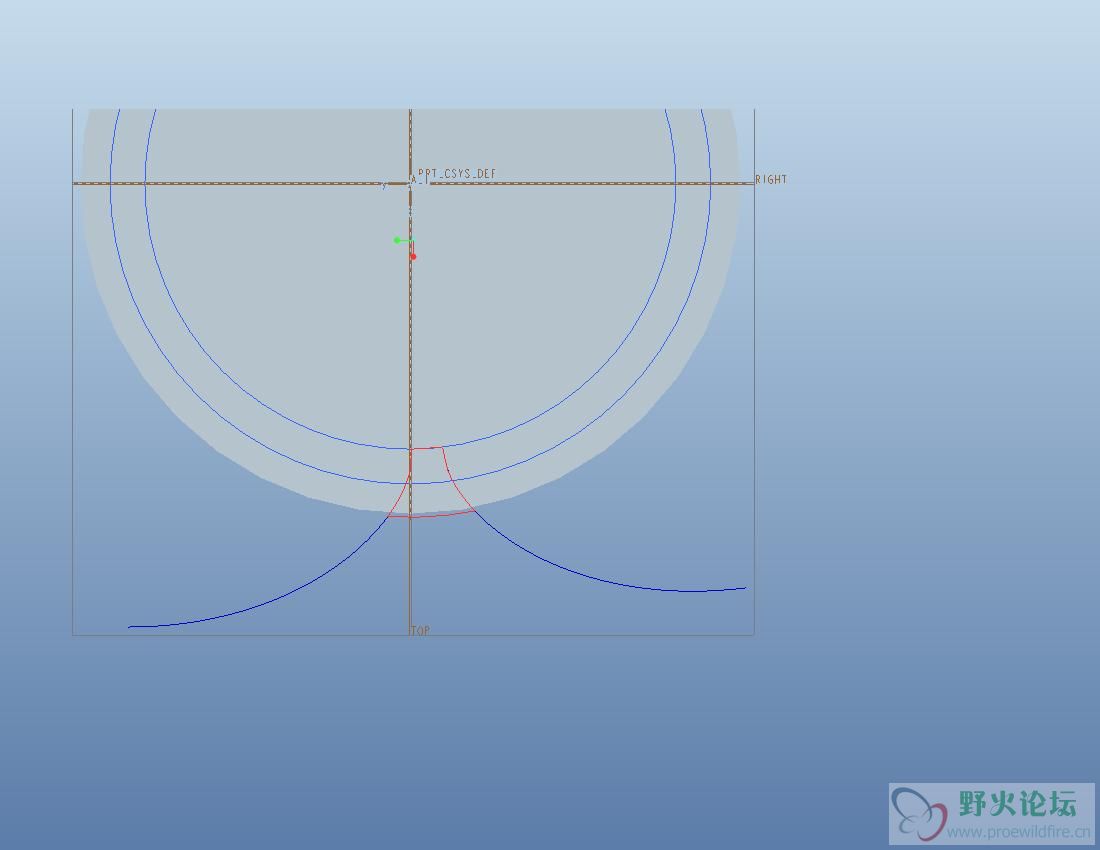

---修剪(剃去)多余线条,得到图形(图五)如下所示:

6、用边界混合  选取第5步画的封闭曲线--圆锥顶点,创建曲面。如下图六所示:

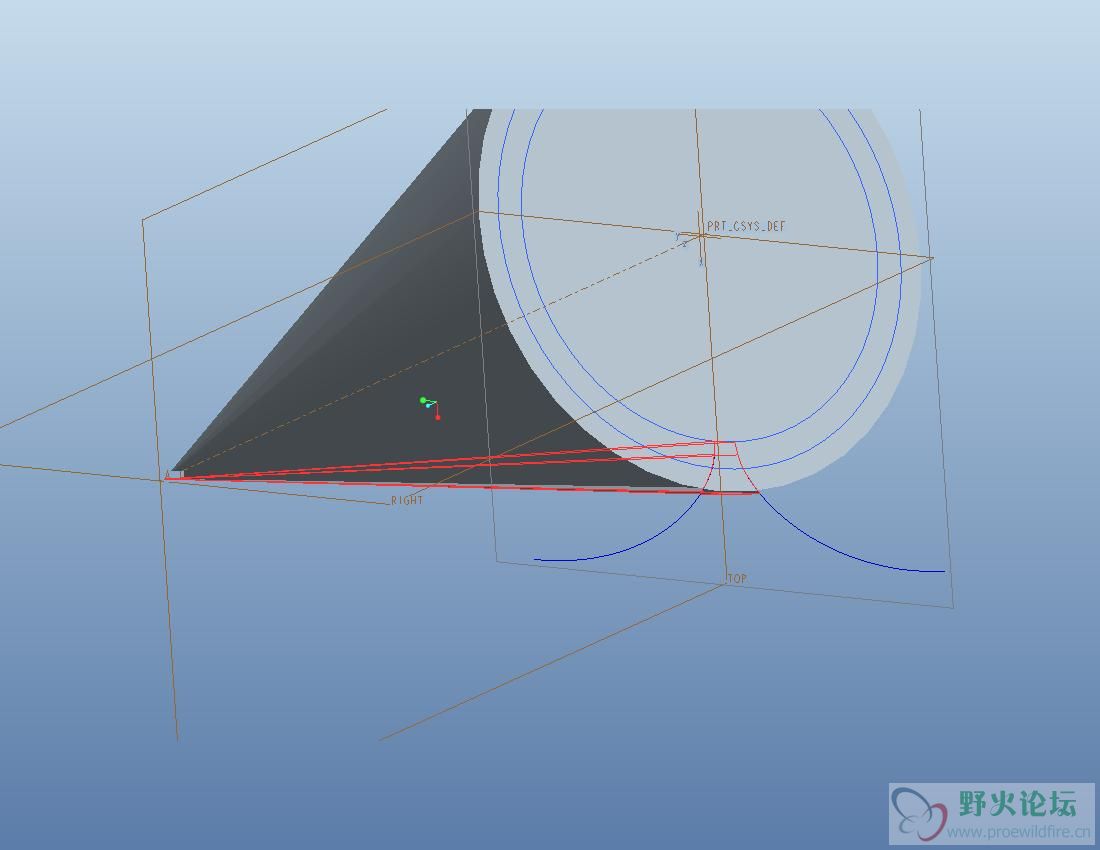

7、实体化--去除材料,得到第一条齿槽,如图七:

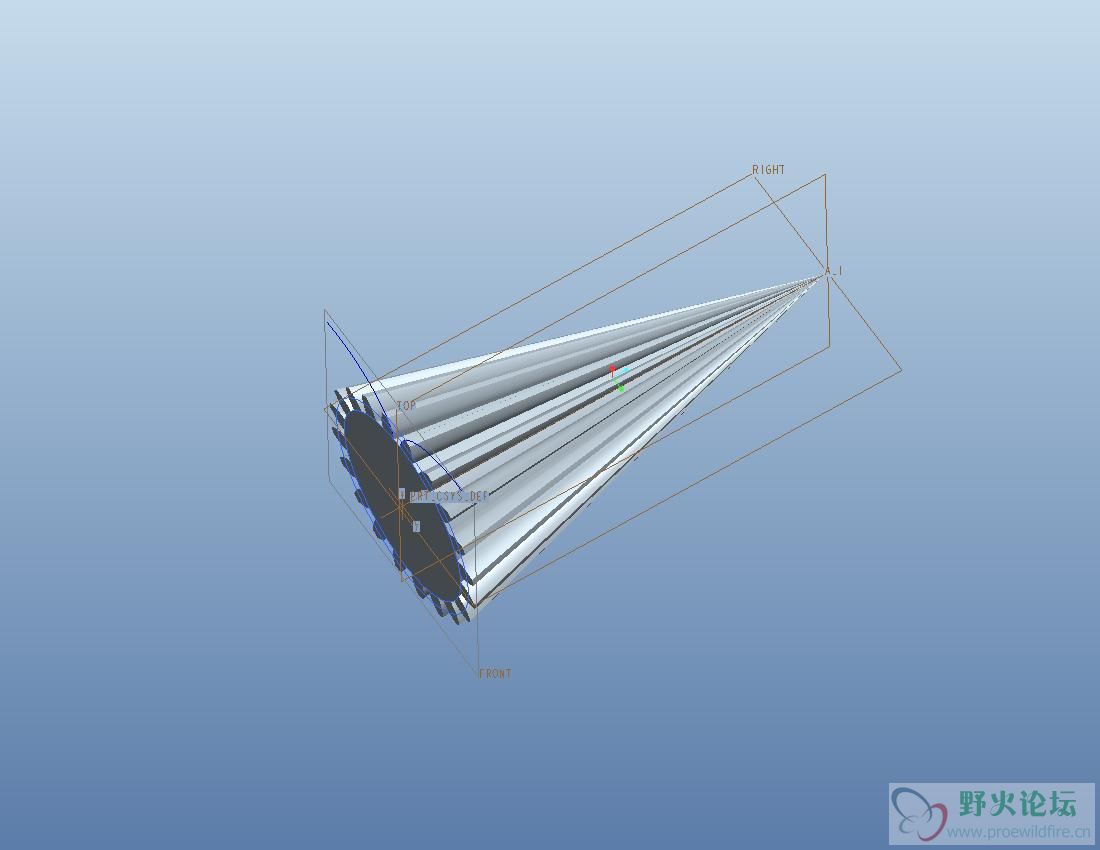

8、阵列齿数(轴阵列)边界混合与实体化要分开阵列。得到真正的圆锥齿轮。如下图八
9、拉伸曲面 根据齿轮厚度确定曲面高度,然后实体化切除多余部分。即得到想要的圆锥齿轮。

10、利用层树隐藏蓝色的基准曲线。




m4_z20_c30.prt.rar

97 KB, 下载次数: 724

评分

参与人数 1威望 +3 金钱 +10 收起 理由
野火 + 3 + 10 感谢分享

查看全部评分
