Creo2.0 工程图创建中心轴教程

领风 · 发表于 2015-1-10 23:14

本帖最后由领风于 2015-1-10 23:23 编辑

前面已有朋友nizhen6007发表了怎么添加中心轴的方法：
CREO2 工程图绘制中心线的方法（原创）
http://www.proewildfire.cn/thread-115173-1-1.html

看完之后，这里介绍另外一个方法，适合于CREO，也合适Proe5.0。
已经有两个零件，一个方块，一个圆饼，part-1，part-2。
在添加中心轴之前，要做点准备工作。
打开part-1，经过RIGHT和FRONT、TOP和FRONT添加两个基准轴。
Part-2圆本身已经有一个中心轴，不用添加。

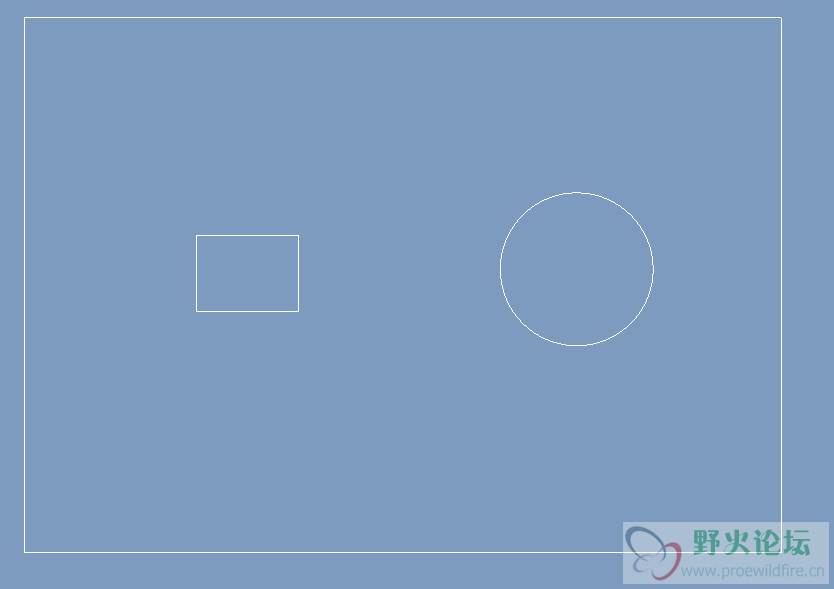

新建工程图drawing，分别插入两个零件，并作出对应视图，如下图：
