最好用的工程图格式文件及建模模板文件

whiteandblack · 发表于 2014-10-6 10:05

模板及配置文件的使用说明：

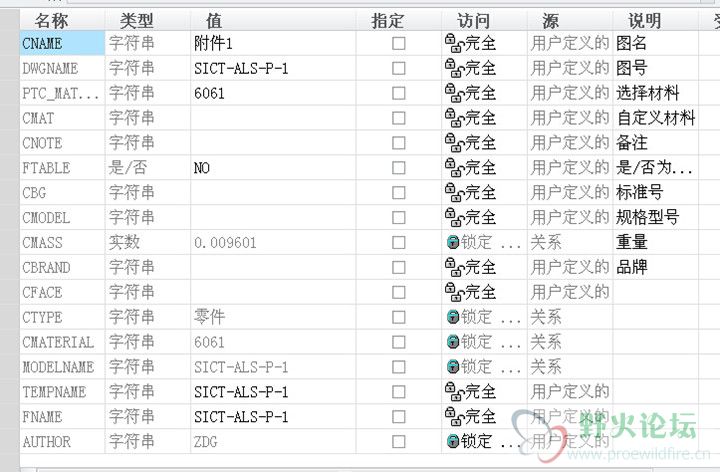

1. 解决了工程图的图号不能定义任意字符串的问题：在建模文件中的DWGNAME这个参数是和工程图的图号相关联的，在默认情况下会自动和零件的名称相同。假如你定义了DWGNAME=200.1/100，那么在工程图中的图号中也自动更新为200.1/100这个字符串；如果你定义了DWGNAME为大于5个以上的空格，那么图号就会变为空字符；如果DWGNAME定义为5个以下的空格或者删除了DWGNAME的定义字符，那DWGNAME就会自动变为和零件名字相同。
2. 定义零件的材质问题：在通常情况下材质由PTC_MATERIAL_NAME去选择，当没有你要选择的项目时，就可以在CMAT(自定义材料中去定义)，一旦在CMAT中定义了材质，在工程图中它就会覆盖PTC_MATERIAL_NAME中的内容。
3. 在对一个零件进行重新命名、另存为、保存备份时，有部分参数会根据不同的操作做出相应的变化。比如图号会根据你是进行的何种操作做出相应的变化。
4. 在钣金模板中，钣金的材料会以冷板Q235A/T=1.5 这种格式显示，其中T=1.5是板子的厚度，会根据建模零件的厚度自动更新，冷板Q235A 是你在PTC_MATERIAL_NAME中选择的材料。

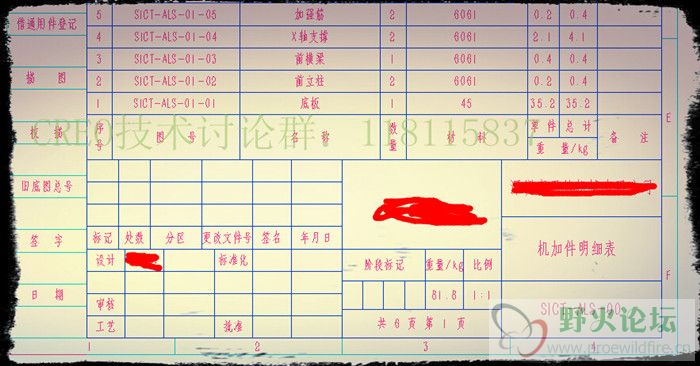

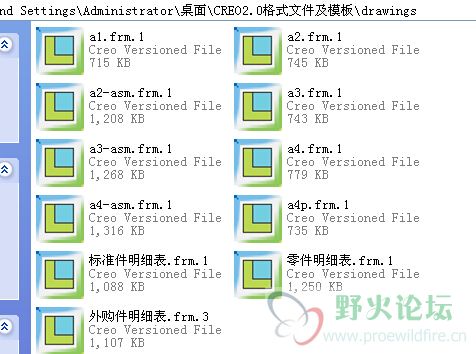

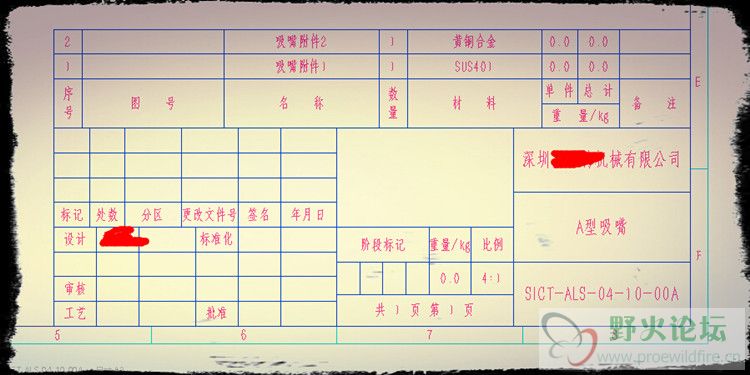

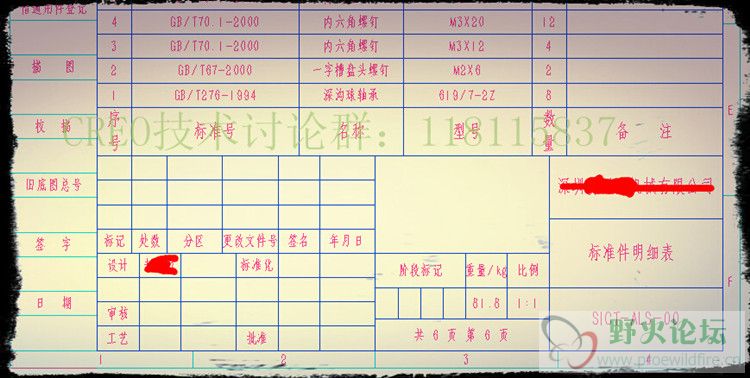

5. 工程图格式文件包含了A4-A0的图框、加工件明细表的图框，标准件明细表的图框、外购件明细表的图框。
6. 工程图格式文件要和模板文件配合使用。

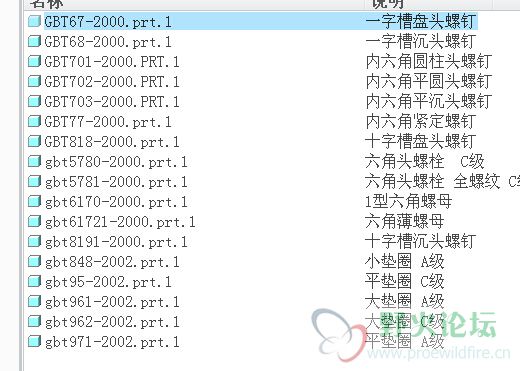

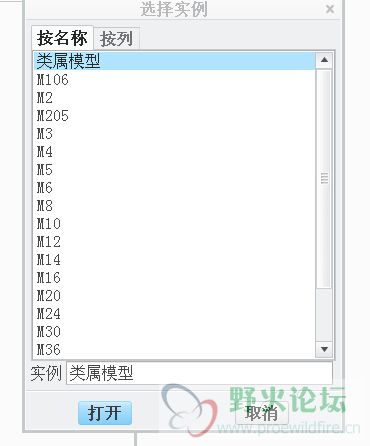

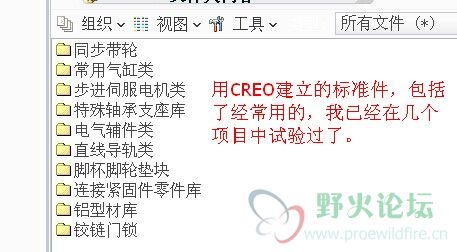

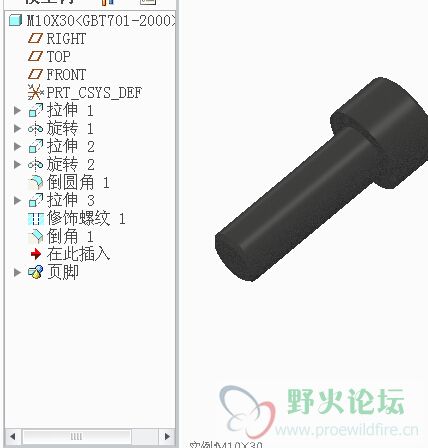

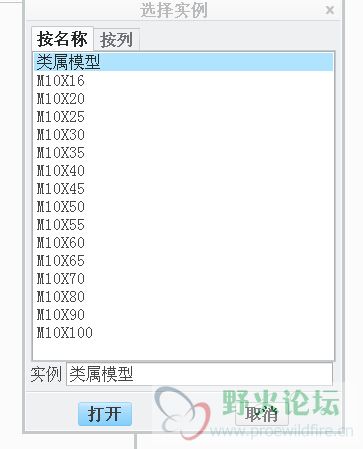

7.为了配合符合这个格式文件的标准件，我自己用CREO建立了常用的标准件，包括螺钉等连接件、THK和上银的导轨，SMC的常用气缸,各种直线轴承、同步轮等。螺钉螺栓等坚固件的装配，我已经建立了界面装配的方法，能更快速的装配。在使用标准件时，我建议把你选择了的标准件通过另存为保存在你的工作目录下，这样做百利而无一害。还有些标准件等会定时更新。
