有关扫描的练习教程

huqy168 · 发表于 2008-9-17 21:52

原贴地址:

中秋送好礼(加分结束)----扫描的练习
http://www.proewildfire.cn/thread-11411-1-1.html

首先,我们看看提供的曲线图与最终的效果图

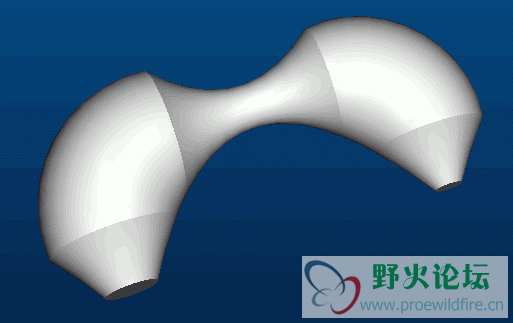

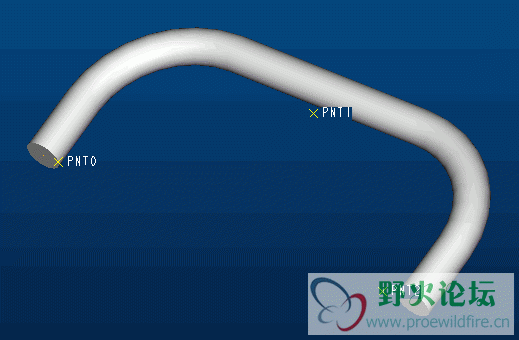

从图片中,曲线图上有一根曲线与三个点,第一个零件的两个端面不是一样的大,
内侧的形状成抛物线状,第二个零件就象是一根铁丝弯成一个U形

-----待续

[ 本帖最后由 huqy168 于 2008-9-17 22:43 编辑 ]

huqy168 · 发表于 2008-9-17 22:01

当我们拉到这样的图纸后,首先我们来说那个简单一点的,这就是普通的扫描

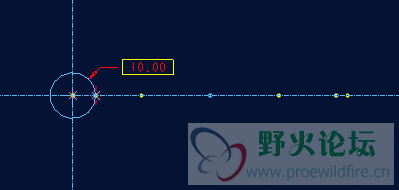

选取轨迹线,进入草绘平面,画一个直径10的圆,得出最后的结果

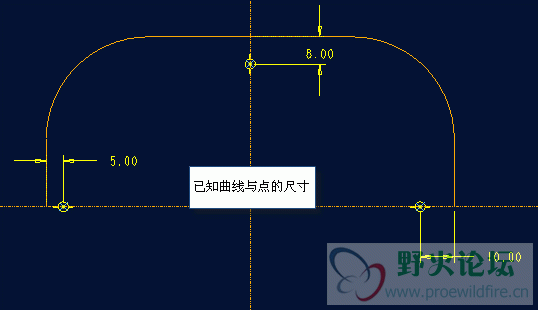

三个已知点的尺寸

-----待续

[ 本帖最后由 huqy168 于 2008-9-17 22:35 编辑 ]

huqy168 · 发表于 2008-9-17 22:32

第二个的关键就是:
1.两端面的大少不一样,
2.零件的内侧成抛物线的形状
原本我想注明这不是用混成扫描,但后面想了一下,只要能做到这种效果就管用什么方法了,就没注明了,其实,从后面的练习中,有一些朋友用混成扫描做的图档,与我提供的图片的形状相差较大,这就是没有看出这相零件的关键问题所在
这个零件的命令是用可变截面扫描,作图步骤如下
首先作辅助的曲线

游客，如果您要查看本帖隐藏内容请回复

选取轨迹线时选两条

游客，如果您要查看本帖隐藏内容请回复

选取可变截面扫描

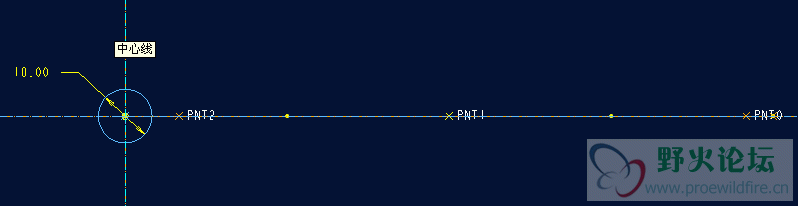

进入草绘界面画圆(不要标注尺寸,我标示的尺寸是指明给大家看的

2008-9-17 22-24-30.gif

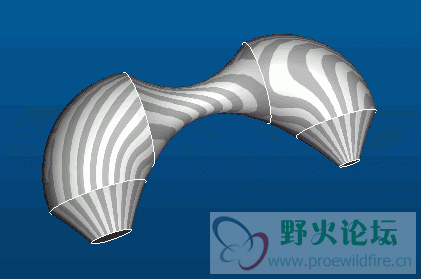

确认草绘,再确认命令结束,加斑马线,最终的效果图是

2008-9-17 22-52-34.gif

[ 本帖最后由 huqy168 于 2008-9-17 22:54 编辑 ]
