[原创] CREO2 工程图常用标注的一些技巧和方法

  [复制链接]

53

主题

1205

回帖

56

威望

讲师

Rank: 6Rank: 6

积分
1485

希望之星勋章

QQ
发表于 2013-8-28 18:47 | 显示全部楼层 |阅读模式
本帖最后由 nizhen6007 于 2013-8-28 20:48 编辑

    相信大家都用过CAD ,那里面当然是捕捉两个点 就可以拖拉了。

然后呢标注样式呢,也是根据自己定义的标注样式,可以批量修改。

下面我就来说说CREO2 里面如何实现这些功能,然后看看有何区别。


在CREO 里面,先选中尺寸,然后可以拖动。 点击尺寸,按住鼠标左键,可以上下拖动,左右拖动

上图举例。

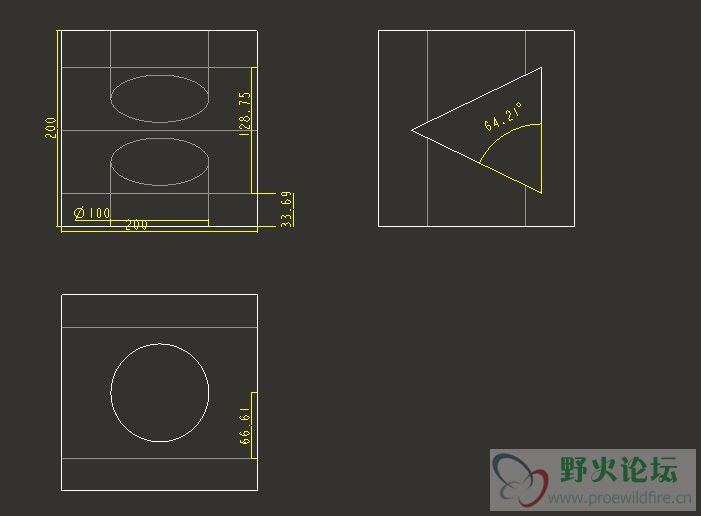

上图里面,尺寸有点凌乱,大家可以拖动尺寸。

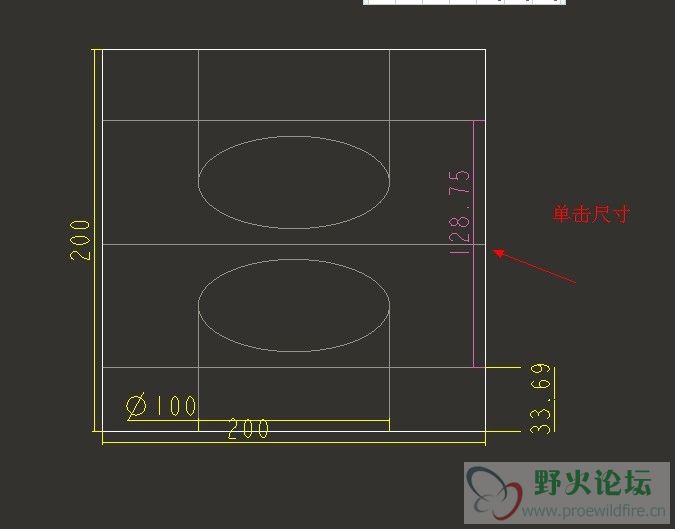

第一步 先单击尺寸,尺寸颜色由黄色变成 粉红色。


第二步

移动尺寸,然后根据软件自动 给出的 双点划线   进行对齐标注。  保证尺寸在标注线段的中间位置。

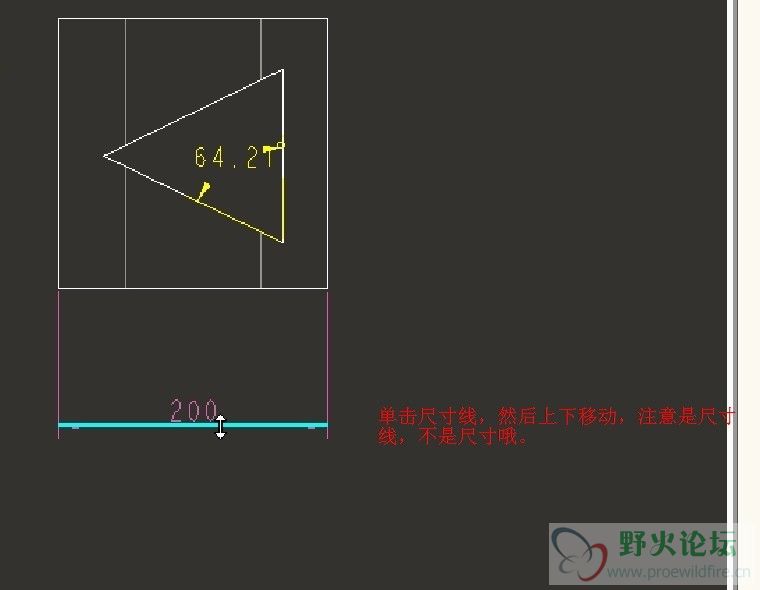

单击尺寸线, 注意是单击 尺寸线, 不是单击 尺寸数字。 单击尺寸线以后,就可以移动尺寸了。



上面是讲 尺寸线的拖动,

然后下面讲一些 标注的相关设置。

比如尺寸的大小,箭头的大小,尺寸的起点偏移量。 然后一些尺寸样式的切换。

先来一个CAD 的设置图。给大家比对一下。






游客,如果您要查看本帖隐藏内容请回复

评分

参与人数 1威望 +3 金钱 +4 收起 理由
野火 + 3 + 4 感谢分享

查看全部评分

本帖被以下淘专辑推荐:

敢于不断的否定自己,不断否定以前的业绩,过去不等于未来。

要对未来充满自信。

53

主题

1205

回帖

56

威望

讲师

Rank: 6Rank: 6

积分
1485

希望之星勋章

QQ
 楼主| 发表于 2013-8-28 18:47 | 显示全部楼层
本帖最后由 nizhen6007 于 2013-8-28 20:55 编辑

起点偏移量 ,我一般设置为3 ,这个设置很重要,个人觉得很重要。

在CREO里面,设置  witness_line_offset  这个参数 为3


另外一个参数是 设置 箭头后面有一个延长线,设置那个延长线的距离。
敢于不断的否定自己,不断否定以前的业绩,过去不等于未来。

要对未来充满自信。
回复 支持 反对
