Creo2.0图文教程_经典阵列创建图解（一）

fjs2008

这里首先给大家推荐一篇论坛里面关于proe阵列的经典贴

http://www.proewildfire.cn/thread-15468-1-1.html

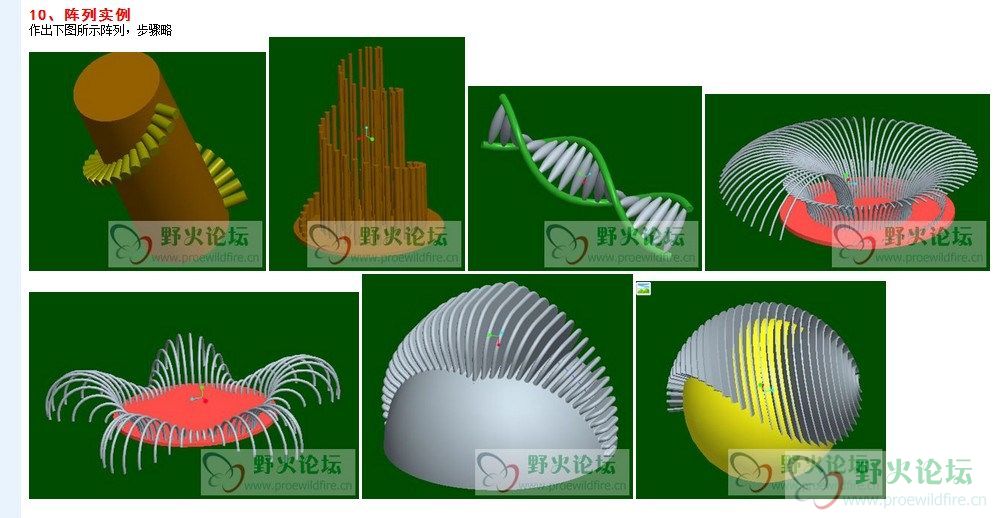

我这里要讲的就是该贴最后留给大家的几个阵列练实例,用creo2.0创建的方法和步骤。很经典，也很值得我们去学习。



说实话，这几个练习我之前也没做过，所以我这里也是边做边分享给大家。

今天先分享前面的3个，第一个我改用了一个很经典的旋转楼梯来讲解。

[ 本帖最后由 fjs2008 于 2013-8-11 08:07 编辑 ]

fjs2008

经典阵列1_旋转楼梯阵列



一个很精典的阵列例子，相信很多朋友都见到过此题，现在我就重点讲解如何阵列完成上图的台阶。

解析：整个楼梯台阶呈 360 度旋转，高度从圆柱最低位置到最高位置，题目解法很多，无论解法多少，思路都一样，一个旋转角度和一个高度变化。

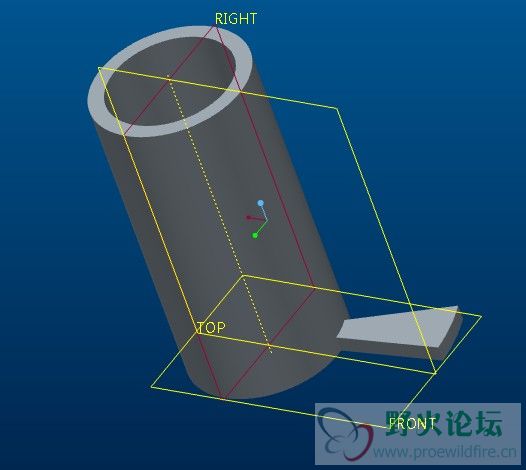

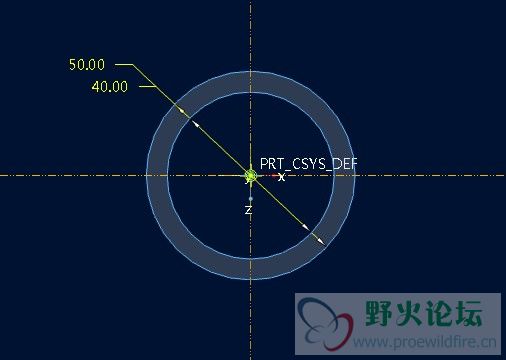

1、选择Front平面为草绘平面，创建1个长度为100的拉伸特征，草绘尺寸如下图。

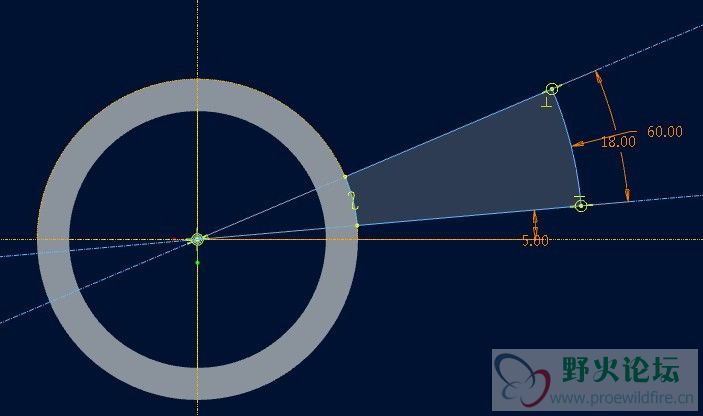

2、拉伸创建台阶特征，草绘的时候新建一个草绘平面，该平面与Front平面偏移0mm。并创建如下图的草绘。

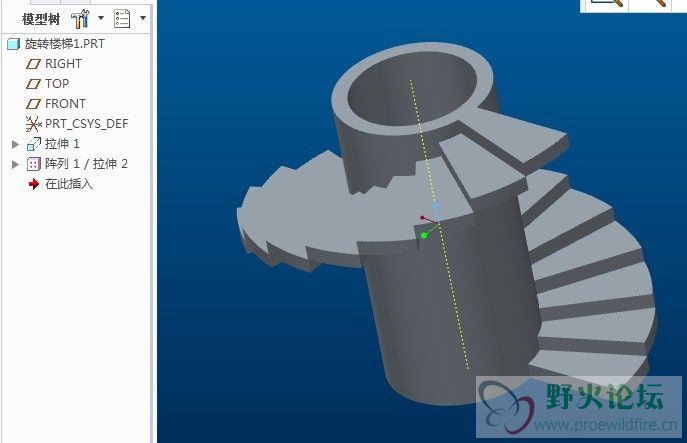

3、创建好的特征如下图


在使用阵列尺寸的时候，我们必须清楚知道自己阵列的尺寸是位置尺寸的还是形状尺寸，位置尺寸只控制阵列后成员位置的变化，而形状尺寸则会改变成员的原始外形。

下面我们讲解三种简单的阵列方法。

第一种：尺寸阵列。一个高度增量和一个角度增量。注意，这两个增量都必须是位置尺寸。

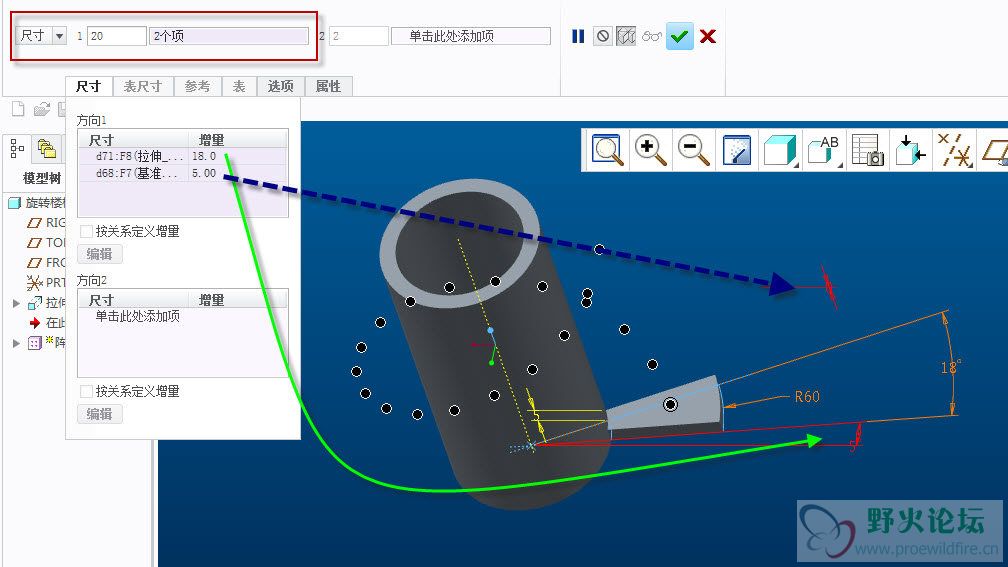

第一个尺寸选择角度位置尺寸5度的那个，增量18；第二个尺寸选择之前新那的草绘平面的尺寸0，增量5。成员总数20个。


第二种：方向阵列。一个基准平面确定方向+一个角度尺寸增量（必须是位置尺寸）
基准平面选择Front，成员数量20，成员之间间距5.方向1驱动尺寸选5度那个，增量18



第三种:轴阵列。选取一个中心旋转轴+一个高度尺寸增量。

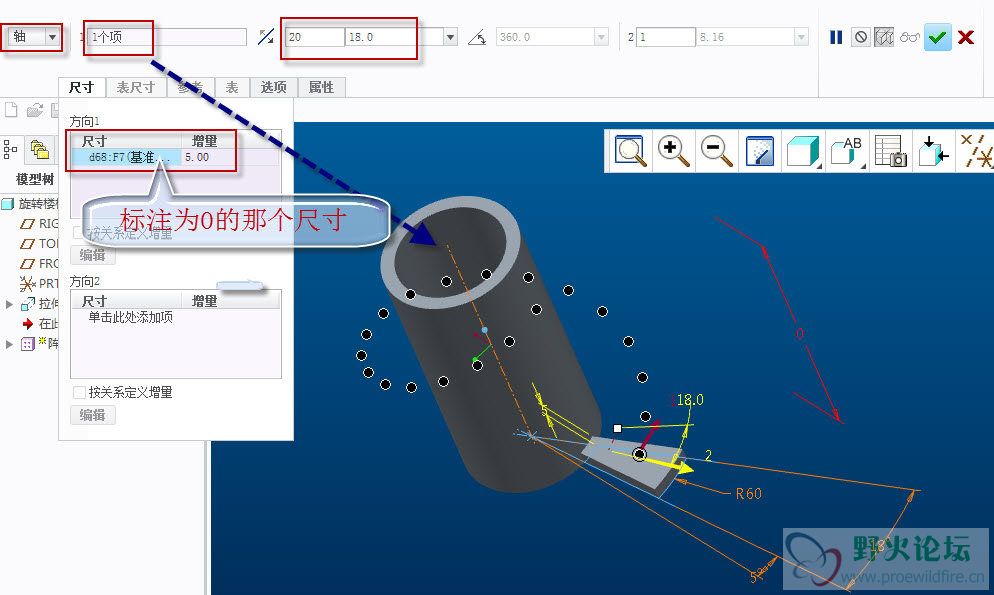

轴选圆柱的中心轴，高度尺寸选之前新那的草绘平面的尺寸0，增量5。成员总数20个，成员之间的角度18。


就是这么简单，就是一些基础阵列的简单应用。


相关prt文件，三种方法的都有： 旋转楼梯.rar (125.96 KB, 下载次数: 629)

2013-8-11 00:33 上传

点击文件名下载附件

[ 本帖最后由 fjs2008 于 2013-8-11 00:33 编辑 ]

fjs2008

经典阵列2



1、创建一个直径200mm，厚度5mm的拉伸特征

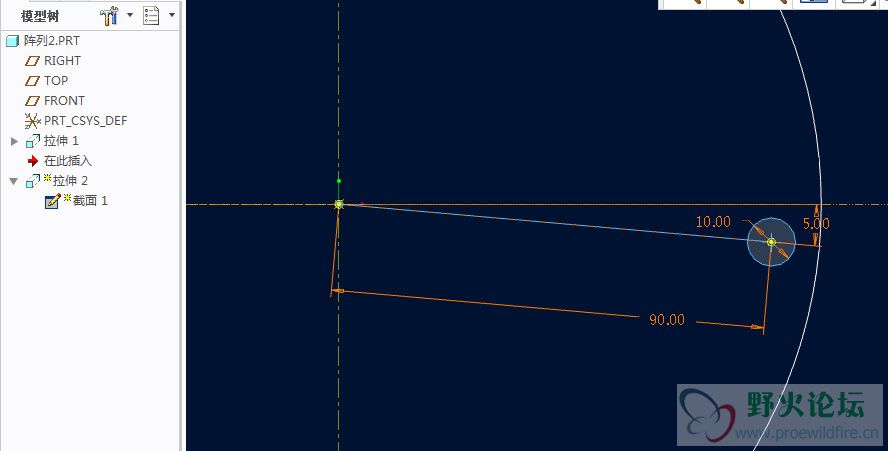

2、创建一个高1mm的拉伸圆柱。草绘如下图

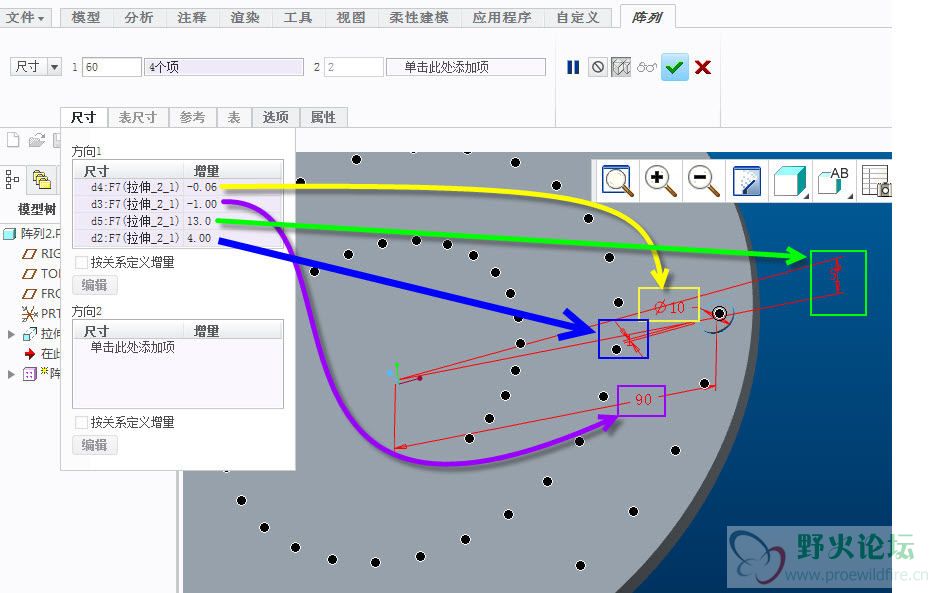

3、选择刚才创建的拉伸圆柱，创建阵列特征。尺寸方式，阵列总数60，第一方向选择4个驱动尺寸，分别为圆柱直径每次递减0.06，到大圆中心的距离递减1.0，绕中心旋转时的阵列成员间的角度为13度，圆柱拉伸高度递增4.0。

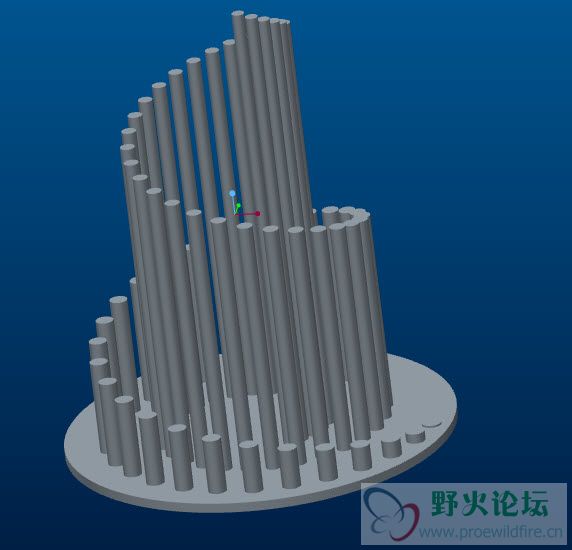

打勾确认完成如图示的阵列效果。
