Creo 2.0 入门级图文教程（十）——阵列5<经典阵列之时钟数字阵列、刻度盘阵列>

fjs2008

圆形时钟数字阵列

1、新建文件“圆形时钟数字阵列.prt”．&#160;

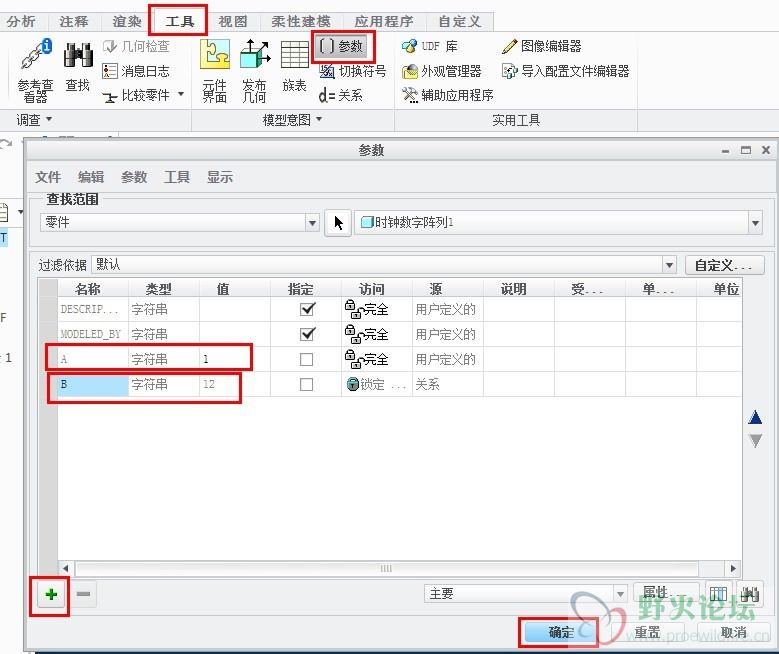

2、工具-参数-点击左下角绿色+号添加新参数，名称“A”，类型“字符串”，值“1”，其它默认。添加第二个参数：名称“B”，类型“字符串”，值“12”，其它默认。如下图所示：&#160;


3、选择FRONT基准平面，单击草绘按钮，进入草绘界面。在水平参照平面的虚线上绘制一草绘点，标注其尺寸值为12(用来控制数字的变化)

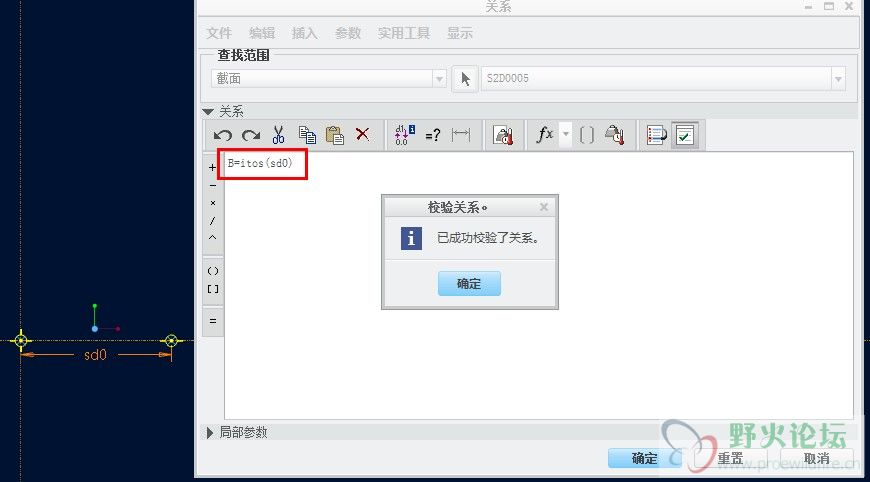

4、工具----关系，输入如下内容：B=itos(sd0)，Sd0为上一步创建的草绘点的尺寸代号。确定，返回草绘界面。

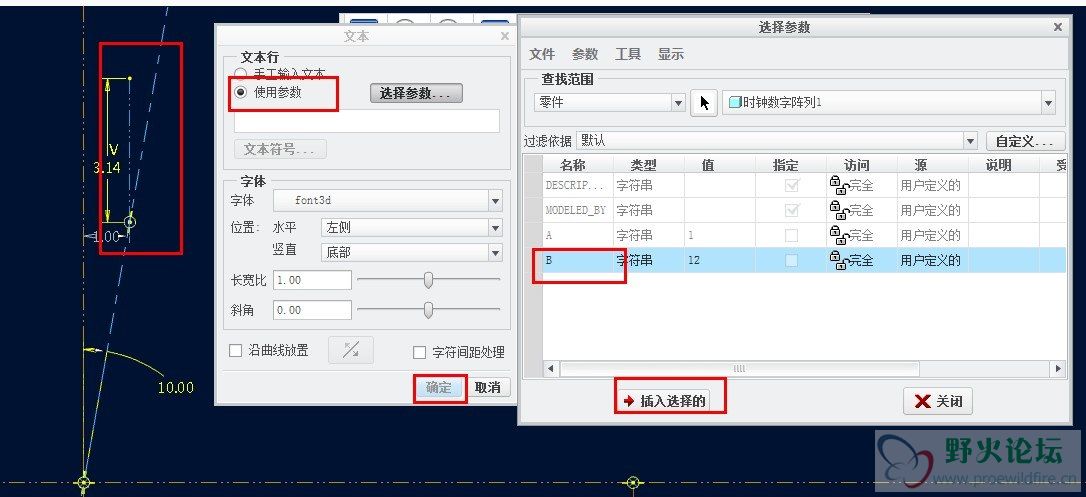

5、先绘制一条偏移垂直参照平面一定角度的草绘中心线，角度稍微大点，方便等会标注尺寸。草绘文本，起始点落在草绘的中心线上，选择“使用参数”，选择刚才创建的参数B，然后点击下方的“插入选择的”。

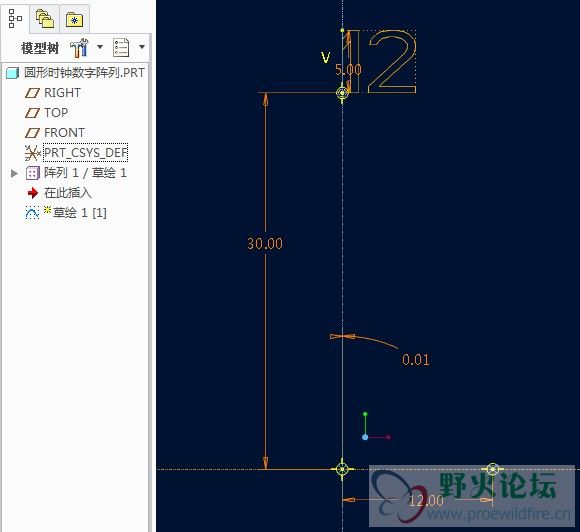

6、标注起始点到中心的距离，注意标注方法，看下图。


7、设置起始点到中心距离30，字符高度5，最后把中心线角度改为0.01，确定，退出草绘。

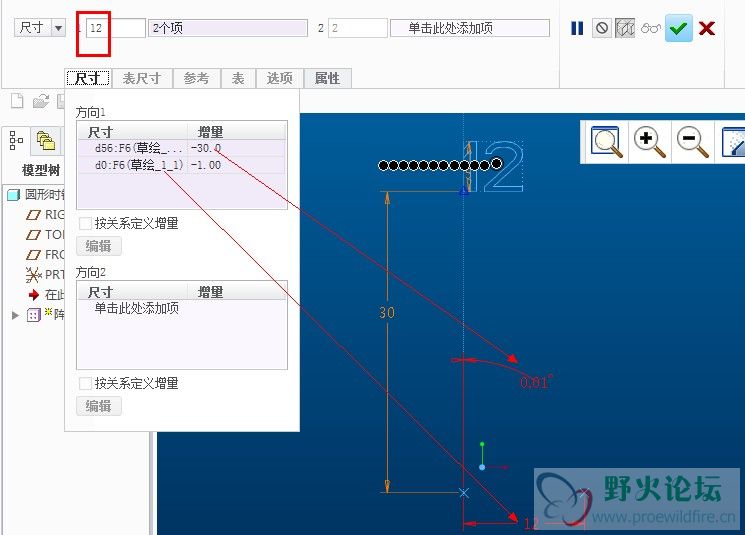

8、阵列，尺寸阵列方式，方向1添加两个驱动尺寸。第一个选择角度尺寸，增量-30，按住Ctrl键，选择第三步创建的值为12的尺寸，增量-1。

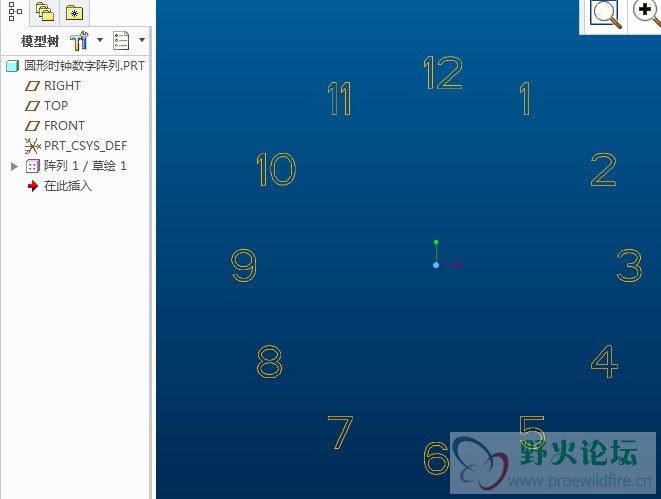

9、打勾确定，完成阵列，效果如下。


prt文件： 圆形时钟数字阵列.prt.rar (49.17 KB, 下载次数: 497)

2013-8-2 23:01 上传

点击文件名下载附件

[ 本帖最后由 fjs2008 于 2013-8-2 23:01 编辑 ]

fjs2008

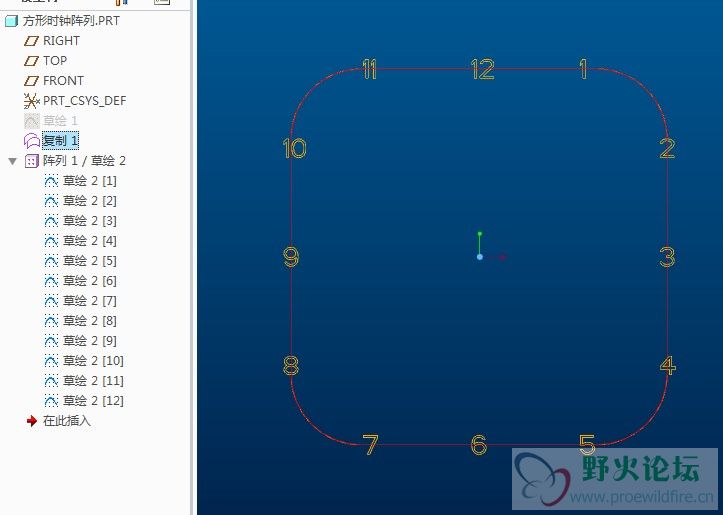

方形时钟数字阵列

游客，如果您要查看本帖隐藏内容请回复

[ 本帖最后由 fjs2008 于 2013-8-3 09:34 编辑 ]

fjs2008

3、圆形刻度盘阵列


我也是边学边分享的，这个阵列看起来很简单，但实际做的过程中遇到了一些小问题。
这里分享下我的做法，有兴趣的朋友可以试试。

1、新建文件“圆形刻度盘阵列.prt”．&#160;

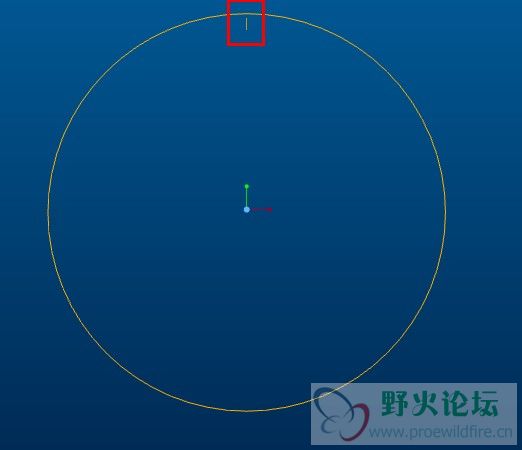

2、选择FRONT基准平面，单击草绘按钮，进入草绘界面。绘制一个直径100的圆。确定。

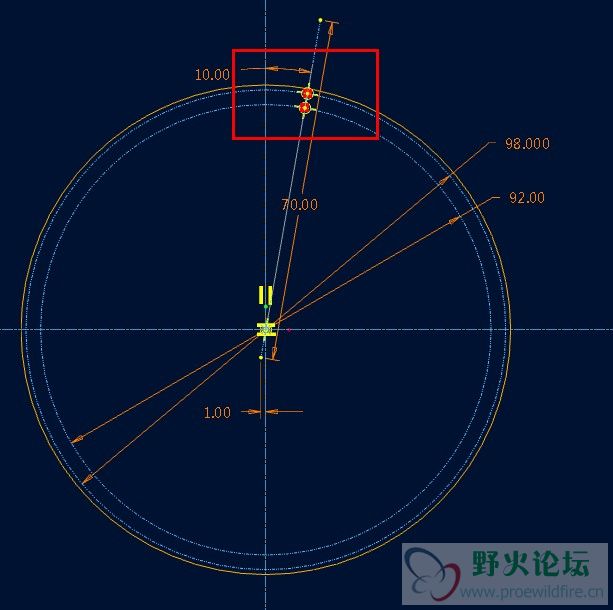

3、再次选择刚才的草绘平面进行草绘，绘制两个辅助圆。可以直接用构造模式，或者正常模式绘制好后，选中，右键，构造。绘制一条辅助线段，同绘制圆一样，一端在圆外，另一端过圆心。


4、绘制一条线段，与刚才绘制的辅助线段重合，且两个端点分别落在两个辅助圆上。

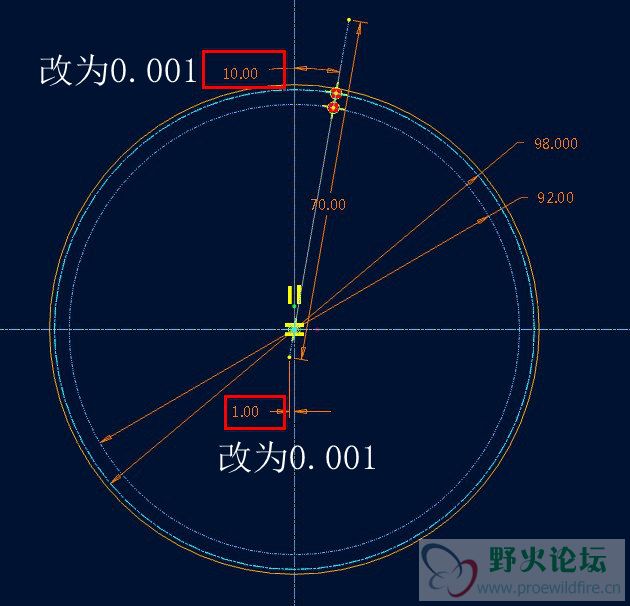

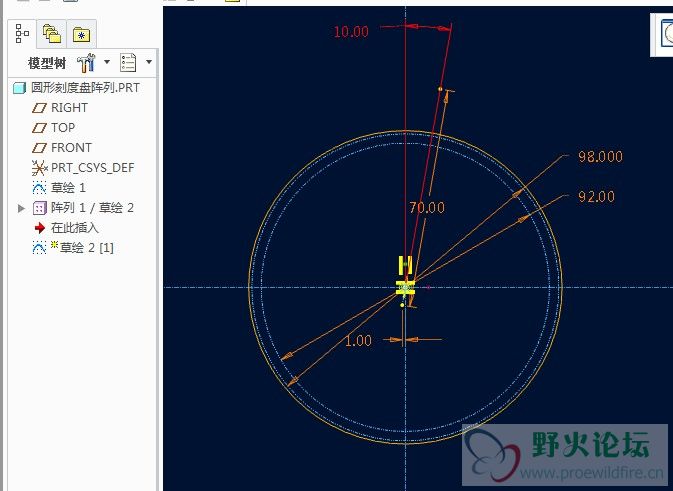

5、如下图，分别修改两个尺寸为0.001。先改下面那个，再改角度的。


6、确定，退出草绘。

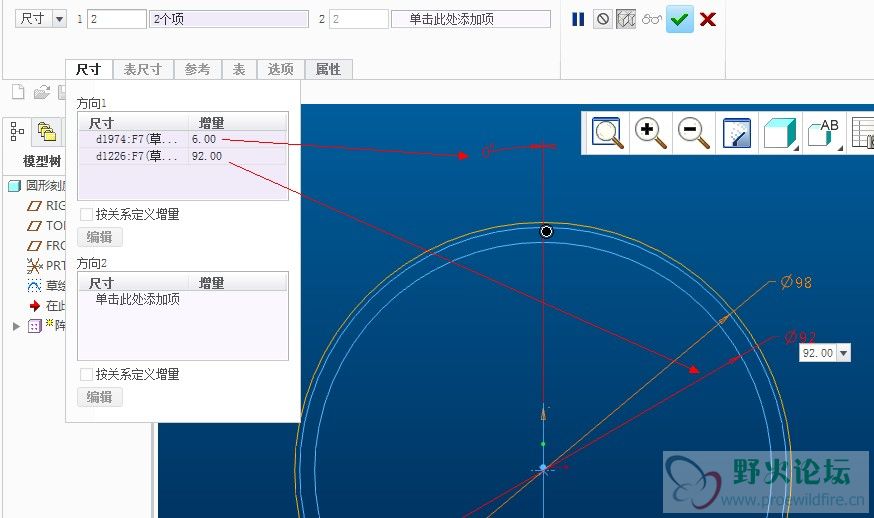

7、选择刚才草绘的线段，阵列，尺寸方式。第一方向选择2个驱动尺寸，第一个选角度，增量6.第二个选直径92的小圆，增量随意，等会要添加关系。

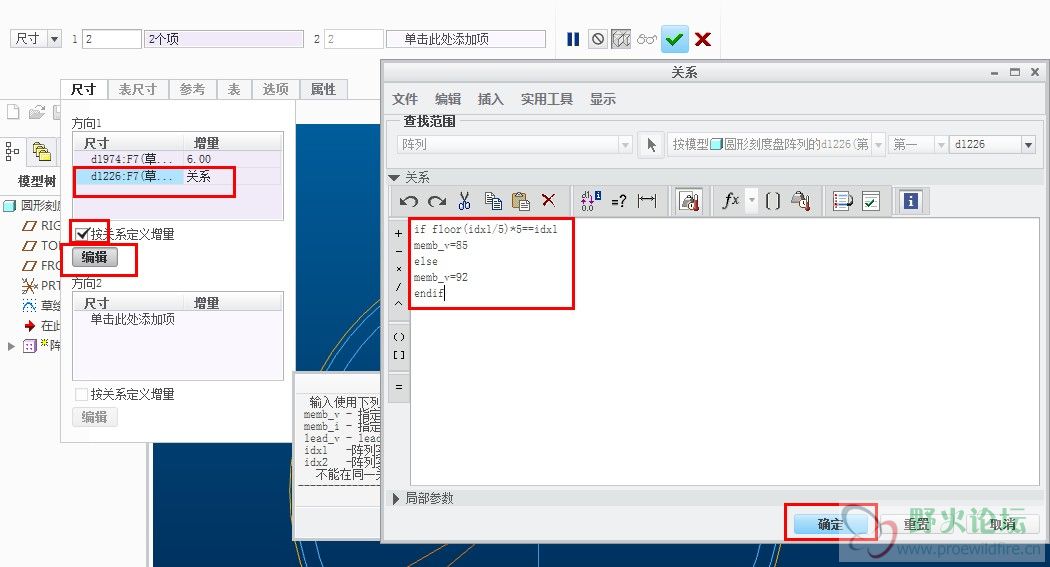

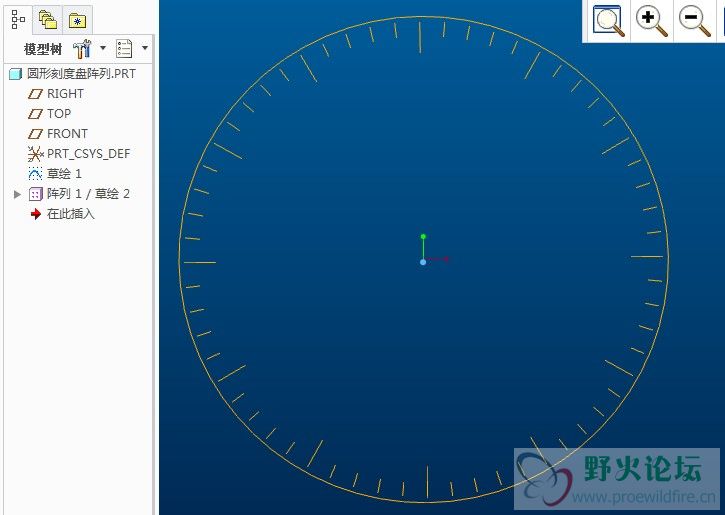

8、选择小圆的那个尺寸驱动，“按关系定义增量”勾选上，点击编辑，进入关系设置界面。填写如图关系式，确定。阵列数量61。打勾确认，完成阵列。




[ 本帖最后由 fjs2008 于 2013-8-3 18:51 编辑 ]
