Creo 2.0 入门级图文教程（九）——阵列4<经典阵列之数字阵列、字符阵列>

fjs2008

这些个例子都是以前proe软件里面很经典的，很多人都做过，也有很多人早就忘了。



1、数字阵列
此阵列要用到参数itos()
&#160;

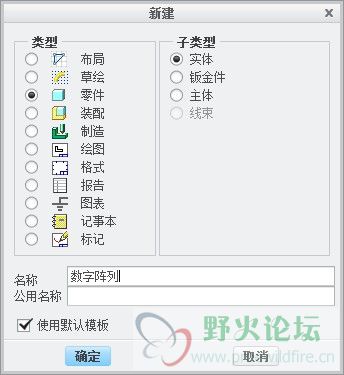

1、新建文件“数字阵列.prt”．&#160;


2、工具-参数-点击左下角绿色+号添加新参数，名称“A”，类型“字符串”，值“1”，其它默认。如下图所示：&#160;
&#160;

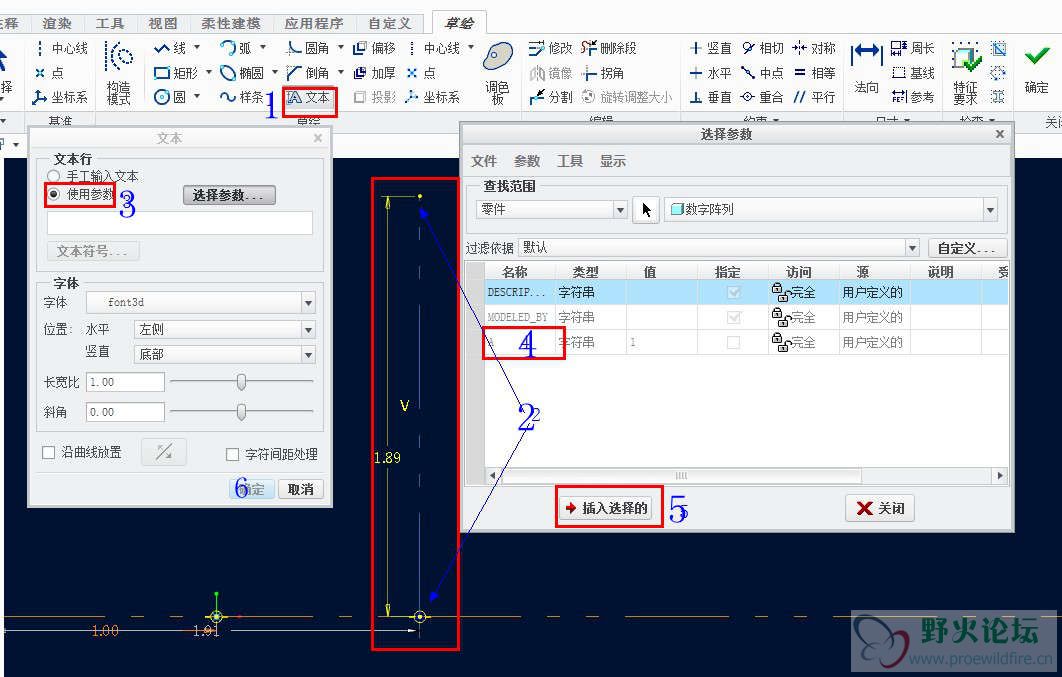

&#160;3、选择FRONT基准平面，单击草绘按钮，进入草绘界面。单击“文本”按钮，在水平参照平面的虚线上点击一下，光标竖直向上移动一段距离再点击一下，系统弹出“文本”对话框。

4、点击“使用参数”，系统弹出“选择参数”对话框。

5、单击刚才创建的“A”，然后点击下方的“插入选择的”。

6、回到文本对话框，单击“确定”


7、在水平参照线上绘制一个草绘点。并按如下图所示标注相关尺寸。

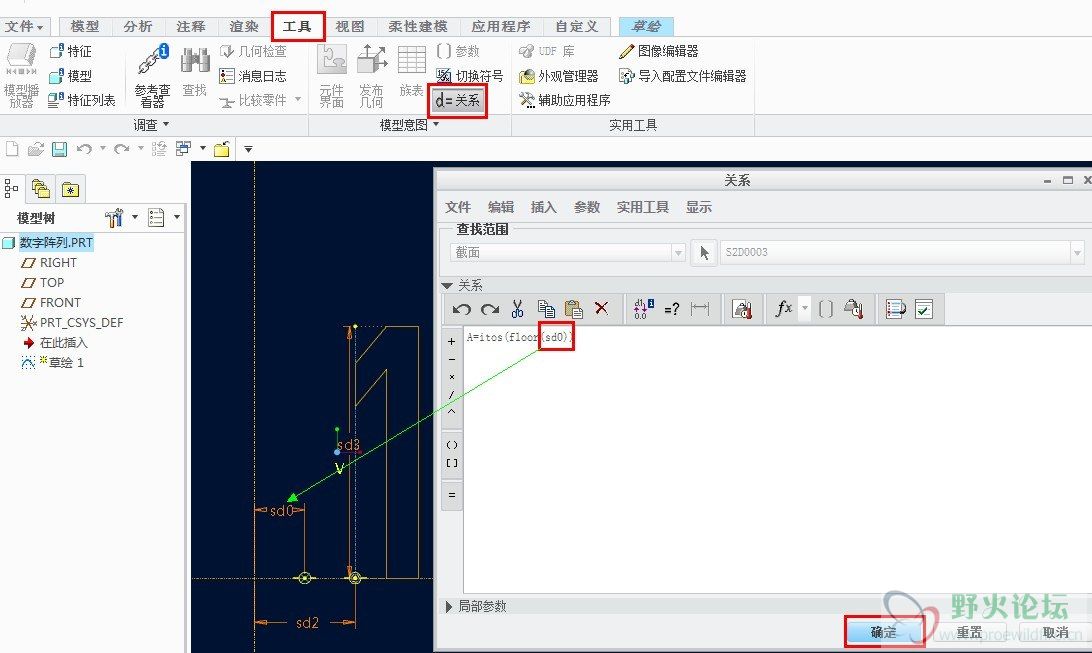

8、单击工具-关系。输入A=itos(floor(sd0))，注意，此关系式中的sd0是刚才标注的草绘点到垂直参照平面虚线的尺寸代号。根据你自己的草绘显示情况灵活运用。输入好后点确定退出关系对话框，草绘确定，退出草绘。


9、选中刚才草绘的数字1，点击阵列，选择尺寸阵列方式。在第一方向选择两个驱动尺寸。第一个控制数字每次递增多少，第二个控制各成员之间的距离。

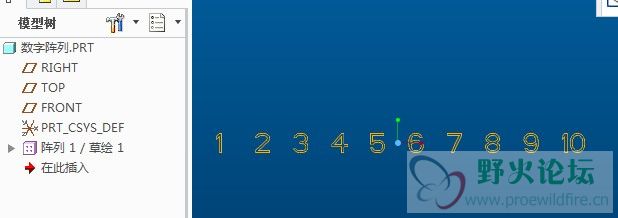

10、完成阵列特征的创建，如下图所示。

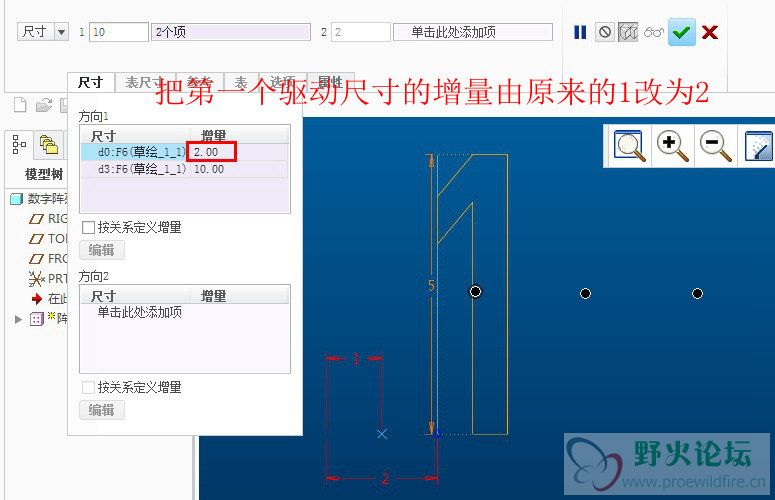

11、对阵列进行“编辑定义”，把第一个驱动尺寸（草绘点到参照平面的距离尺寸）的增量由原来的1改为2。


12、看看阵列结果发生了什么样的变化。


prt文件： 数字阵列.prt.rar (42.35 KB, 下载次数: 457)

2013-8-2 00:08 上传

点击文件名下载附件

[ 本帖最后由 fjs2008 于 2013-8-2 00:08 编辑 ]

fjs2008

2、字符阵列1
此阵列要用到参数extract()

&#160;1、新建文件“字符阵列1.prt”．&#160;

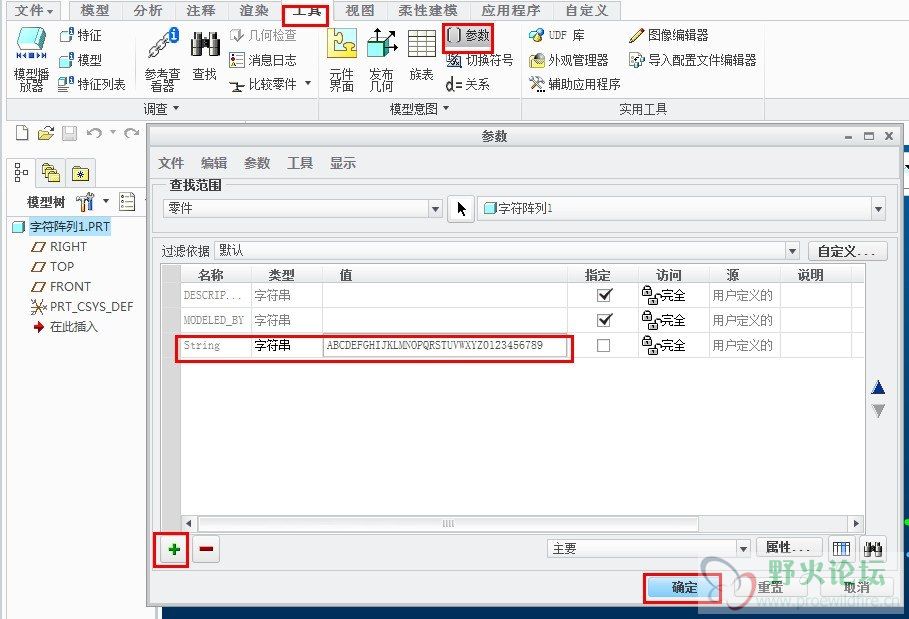

2、工具-参数-点击左下角绿色+号添加新参数，名称“String”，类型“字符串”，值“ABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789”，其它默认。如下图所示：&#160;


3、选择FRONT基准平面，单击草绘按钮，进入草绘界面。在参照平面的虚线上绘制一草绘点，标注其尺寸值为0。(因为尺寸值要取0，这里就不能用直线段了，而只能用草绘点或坐标系了。)

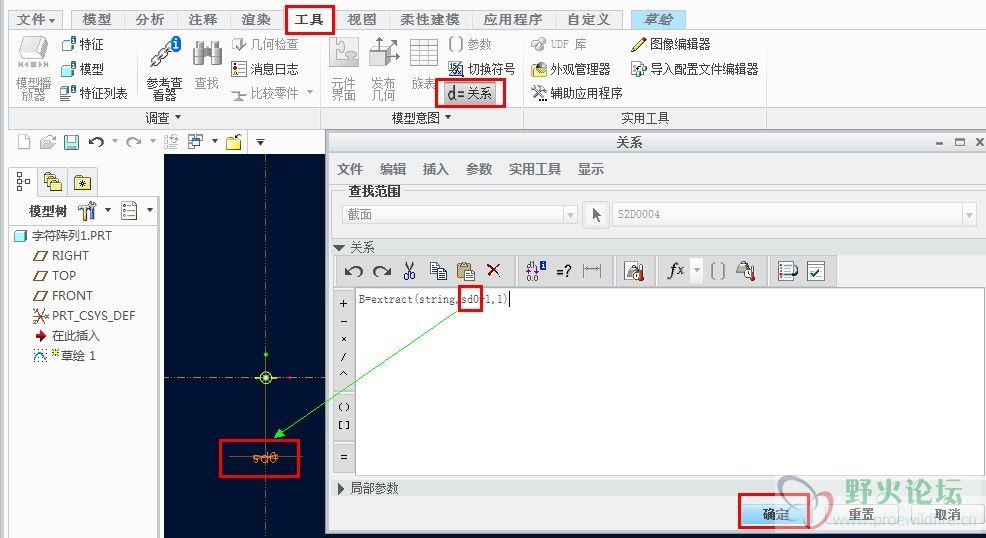

4、工具----关系，输入如下内容：B=extract(string,sd0+1,1) ，Sd0为上一步创建的尺寸的代号，根据你自己的草绘显示情况灵活运用。

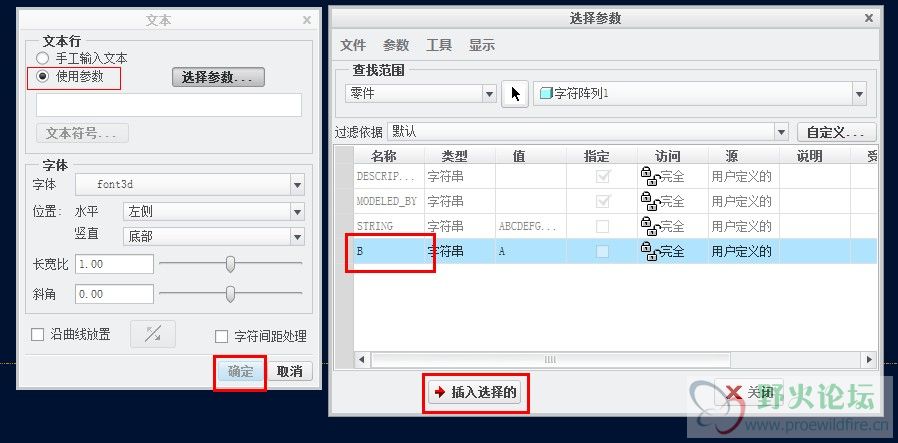

5、在草绘中添加一个文本，和前面创建数字阵列一样，在弹出的“文本”对话框里点击“使用参数”，在弹出“选择参数”对话选取上一步创建的参数B，然后点击下方的“插入选择的”。确定，返回草绘界面。

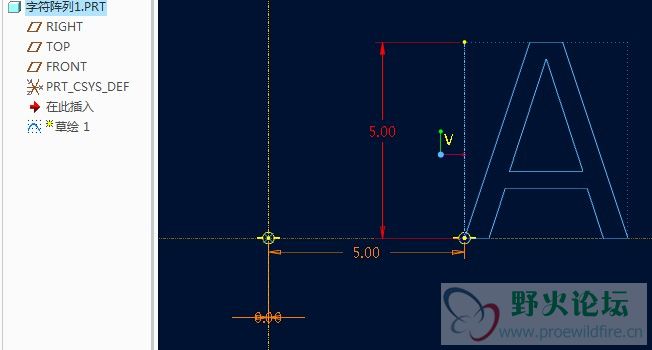

6、修改标注尺寸，然后结束草绘。

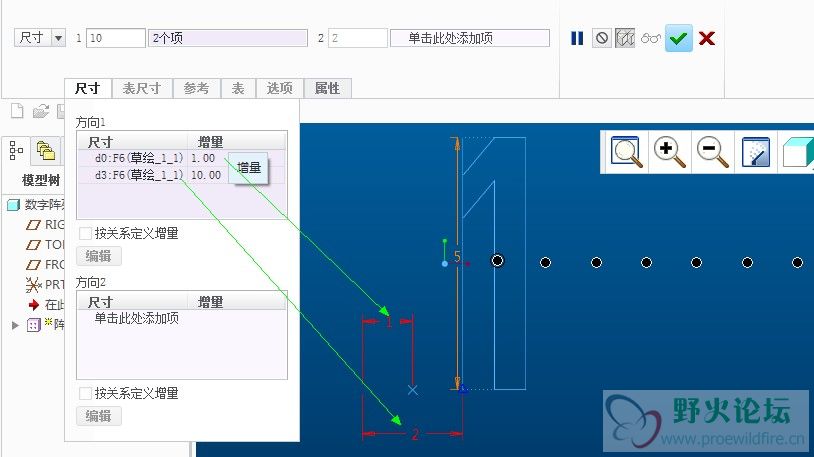

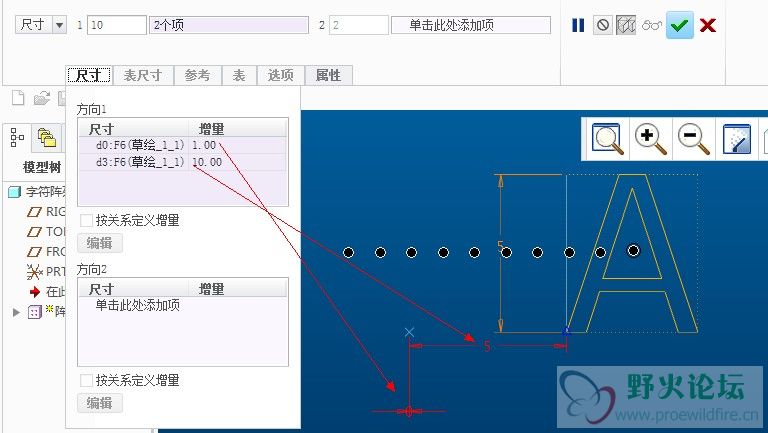

6、阵列，选尺寸阵列方式，第一方向添加两个驱动尺寸，选草绘点的尺寸，增量为1；按住Ctrl，选文本到基准参照平面的尺寸，增量为10，如下图。同样，第一个尺寸控制字符每次递增多少，第二个控制各成员之间的距离。

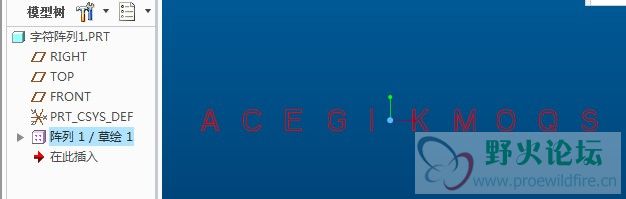

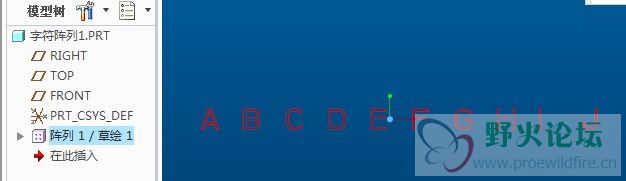

7、完成阵列特征的创建，如下图所示。


8、同样对阵列进行“编辑定义”，把第一个驱动尺寸（草绘点到参照平面的距离尺寸）的增量由原来的1改为2。看看阵列结果发生了什么样的变化。


prt文件： 字符阵列1.prt.rar (40.93 KB, 下载次数: 192)

2013-8-2 00:09 上传

点击文件名下载附件

[ 本帖最后由 fjs2008 于 2013-8-2 00:09 编辑 ]

fjs2008

3、字符阵列2
此阵列要用到参数extract()

&#160;1、新建文件“字符阵列2.prt”．&#160;

2、工具-参数-点击左下角绿色+号添加新参数，名称“String”，类型“字符串”，值“ABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789”，其它默认。如下图所示：&#160;

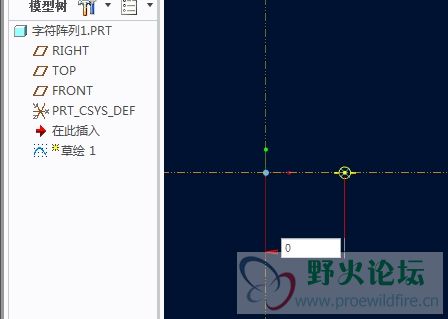

3、选择FRONT基准平面，单击草绘按钮，进入草绘界面。在参照平面的虚线上绘制一草绘点，标注其尺寸值为0(因为尺寸值要取0，这里就不能用直线段了，而只能用草绘点或坐标系了。)

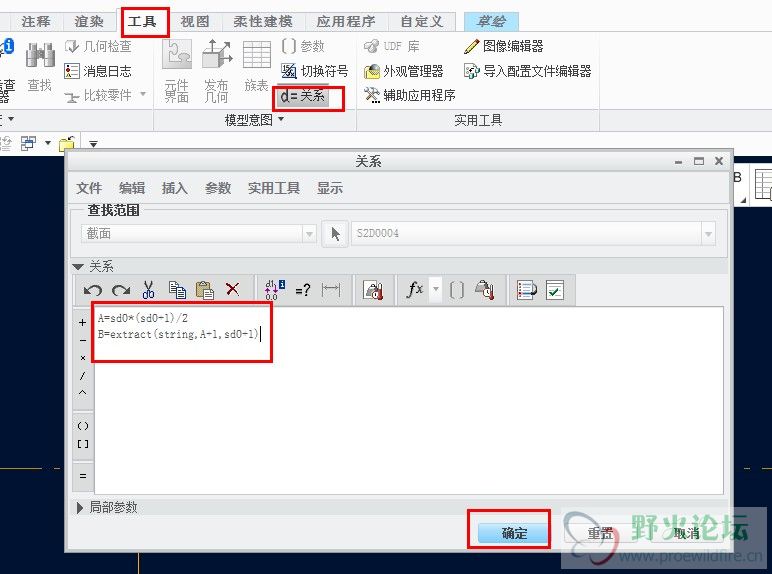

4、工具----关系，输入如下内容：
A=sd0*(sd0+1)/2
B=extract(string,A+1,sd0+1)
Sd0为上一步创建的草绘点的尺寸代号。根据你自己的草绘显示情况灵活运用。

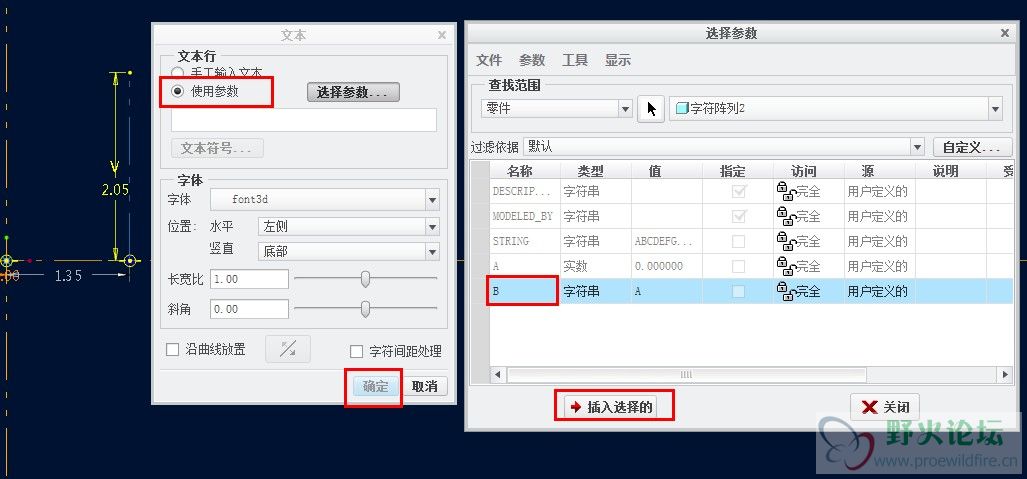

5、在草绘中添加一个文本，和前面创建数字阵列一样，在弹出的“文本”对话框里点击“使用参数”，在弹出“选择参数”对话选取上一步创建的参数B，然后点击下方的“插入选择的”。确定，返回草绘界面。修改标注尺寸，然后结束草绘。


6、阵列，选尺寸阵列方式，第一方向添加两个驱动尺寸，选草绘点的尺寸，增量为1；按住Ctrl，选文本到基准参照平面的尺寸，增量通过关系式来定义。选中“按关系定义增量”，点编辑，把关系对话框往旁边拖动一点，我们看到一个“阵列关系符号用法”的对话框，里面有祥细的介绍说明。


7、关系式输入区输入以下内容：memb_i=(idx1+2)*3.5，确定。

8、打勾确认完成阵列特征的创建，如下图所示。


prt文件： 字符阵列2.prt.rar (58.02 KB, 下载次数: 171)

2013-8-2 00:09 上传

点击文件名下载附件

[ 本帖最后由 fjs2008 于 2013-8-2 00:09 编辑 ]
