如何画漆包线缠绕在磁环上的图形

liubin008 · 发表于 2011-12-5 15:01

如何画漆包线缠绕在磁环上的图形，请各位老大指点。谢谢！

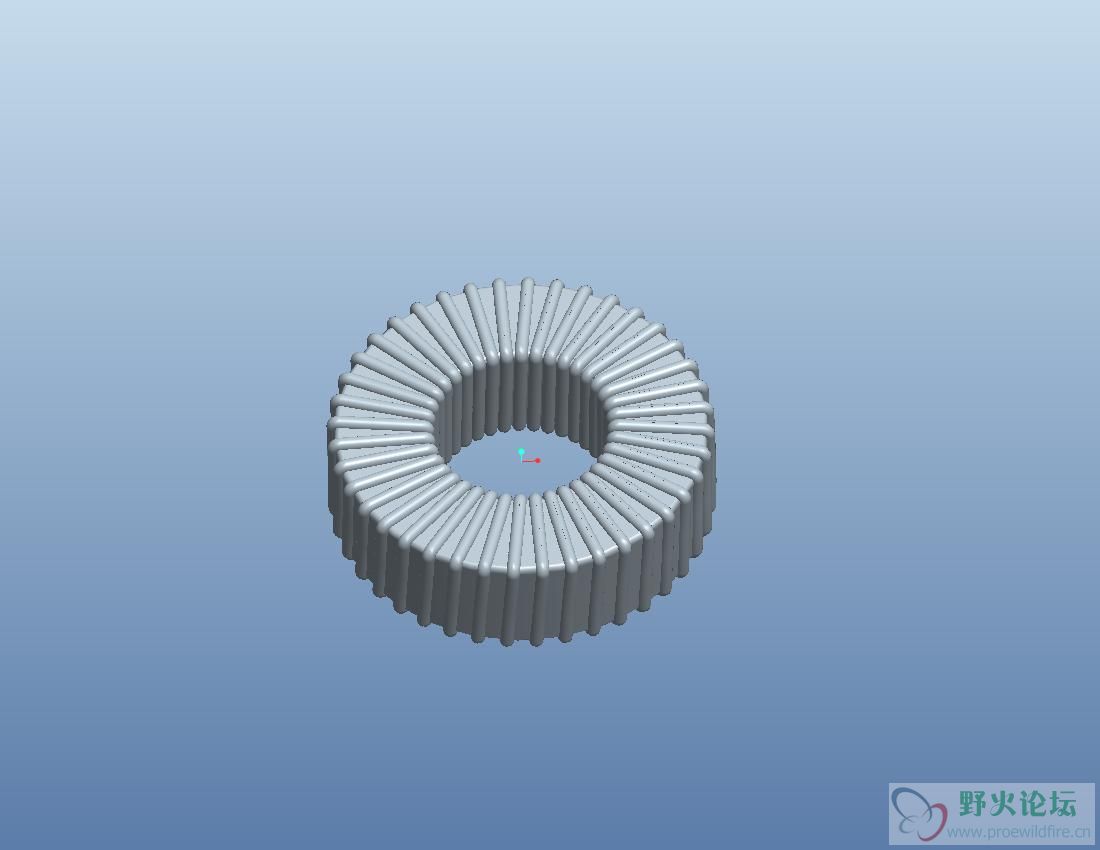

终于搞定了，如下图：

[ 本帖最后由 liubin008 于 2011-12-5 20:26 编辑 ]

txtp1234 · 发表于 2011-12-5 15:12

1. 先画磁环
2. 再画单个线圈
3. 用圆阵列单个线圈

liubin008 · 发表于 2011-12-5 15:20

谢谢，不过漆包线是连续螺旋绕的。

白馥雅 · 发表于 2011-12-5 15:30

来个图片大家一起分享啊

shbtan · 发表于 2011-12-5 17:07

1  拉伸
2  包络
3  扫描

白馥雅 · 发表于 2011-12-5 21:55

我是这样做的只是包络线的长度算不出来了

数学退化了

prt0001.prt.part5.rar (15.59 KB, 下载次数: 95)

prt0001.prt.part4.rar (250 KB, 下载次数: 109)

prt0001.prt.part3.rar (250 KB, 下载次数: 186)

prt0001.prt.part2.rar (250 KB, 下载次数: 105)

灯明 · 发表于 2011-12-6 22:54

可以用扫描么

白馥雅 · 发表于 2011-12-7 09:59

是用扫描
只是在建立扫描轨迹的时候可以有不同的方法

ceshingoe · 发表于 2011-12-7 13:07

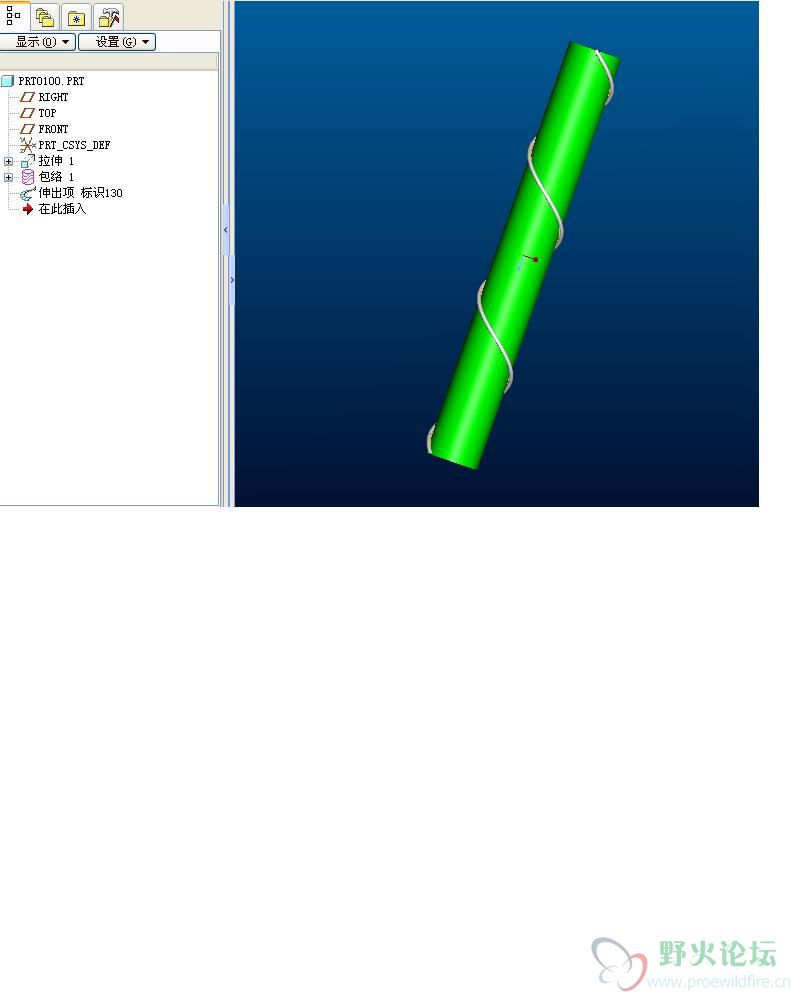

是这个意思吧？如图。（参见帖子：http://www.proewildfire.cn/forum ... page%3D1#pid1492395）

[ 本帖最后由 ceshingoe 于 2011-12-7 16:20 编辑 ]

Davids14 · 发表于 2012-5-2 20:40

找好久，笨蛋
