如何在工程图上正确标注尺寸，公差，以及螺纹参数？

悟道宅人 · 发表于 2022-10-14 14:27

谢谢分享！

wjwy7579 · 发表于 2022-10-14 15:31

学些学习

fuguangyi · 发表于 2022-10-15 12:40

本帖最后由 fuguangyi 于 2022-10-15 13:03 编辑

说的铿锵有力，有失偏颇：

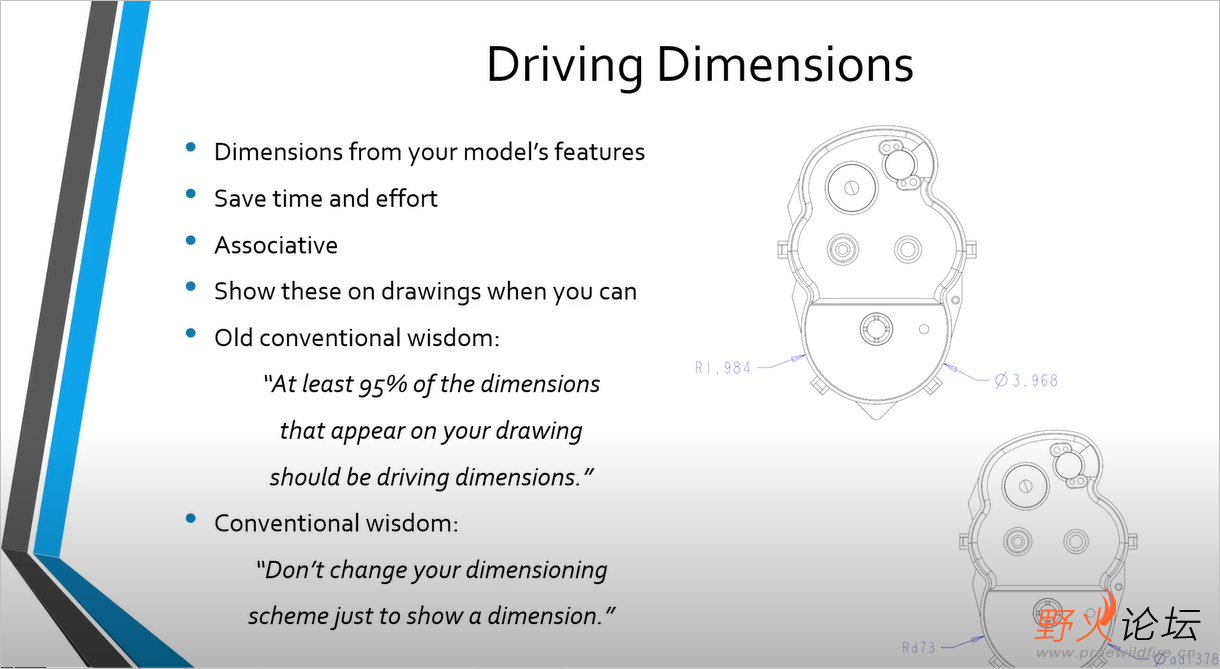

1、尺寸能用驱动尺寸固然好，手工标注，也没什么问题，我们修改，一般是在3D里修改，一般不会直接在工程图里用驱动尺寸修改；如果图面大了，你根本分不清。对于手工尺寸，因为3D修改，一样也会跟着变化，而且公差也会跟变化，只要你使用的是带符号和公差等级的公差；

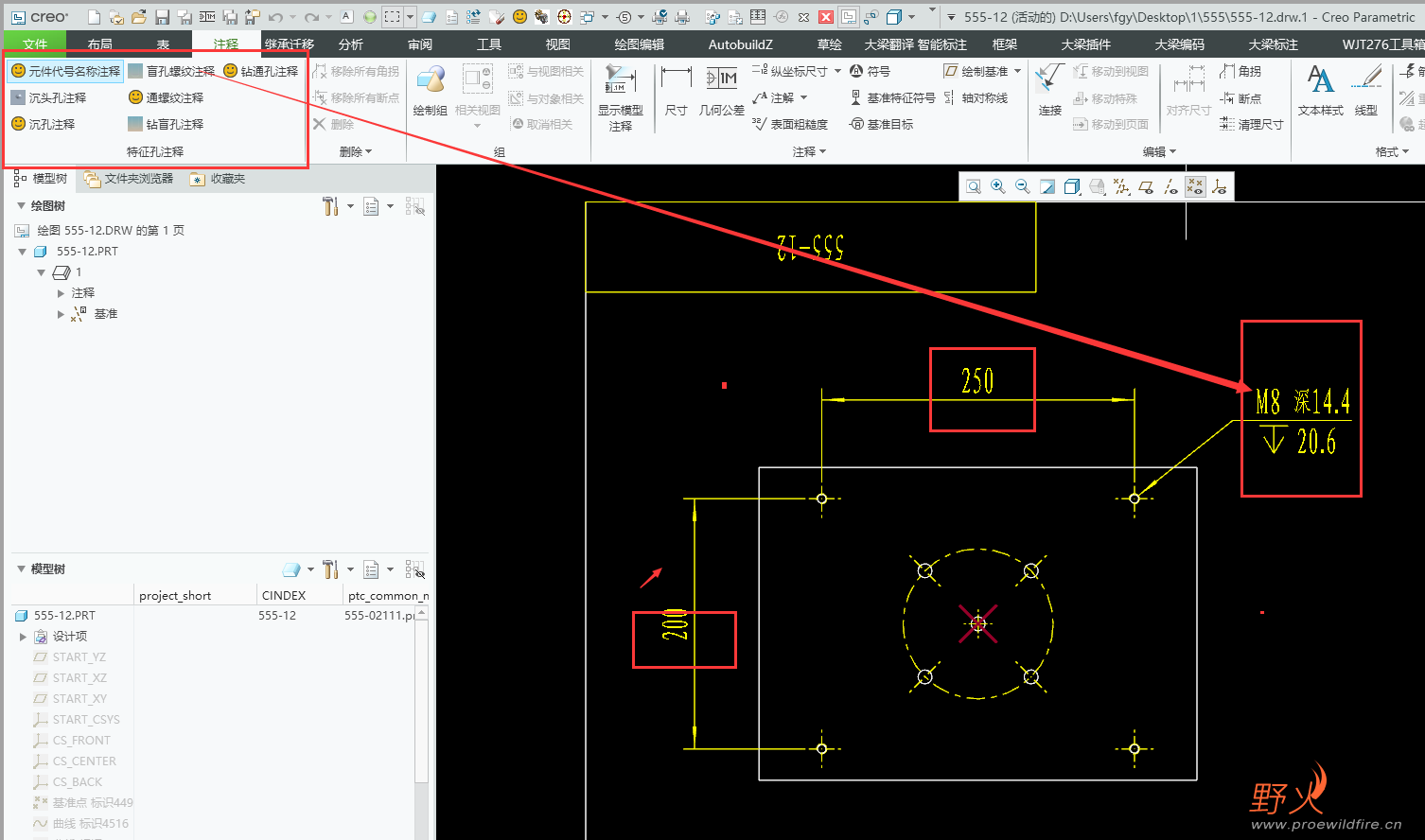

2、；螺纹标注，也不一定要在3D里注释，可以在2D里使用特征孔标注，当然需要做几个特征孔标注快捷键，实现螺纹孔、过孔，沉孔等特征孔的快速标注，3D里修改这些特征孔的规格，也会跟着变化的
下面一是4个螺纹孔间距和螺纹规格大小修改为例：

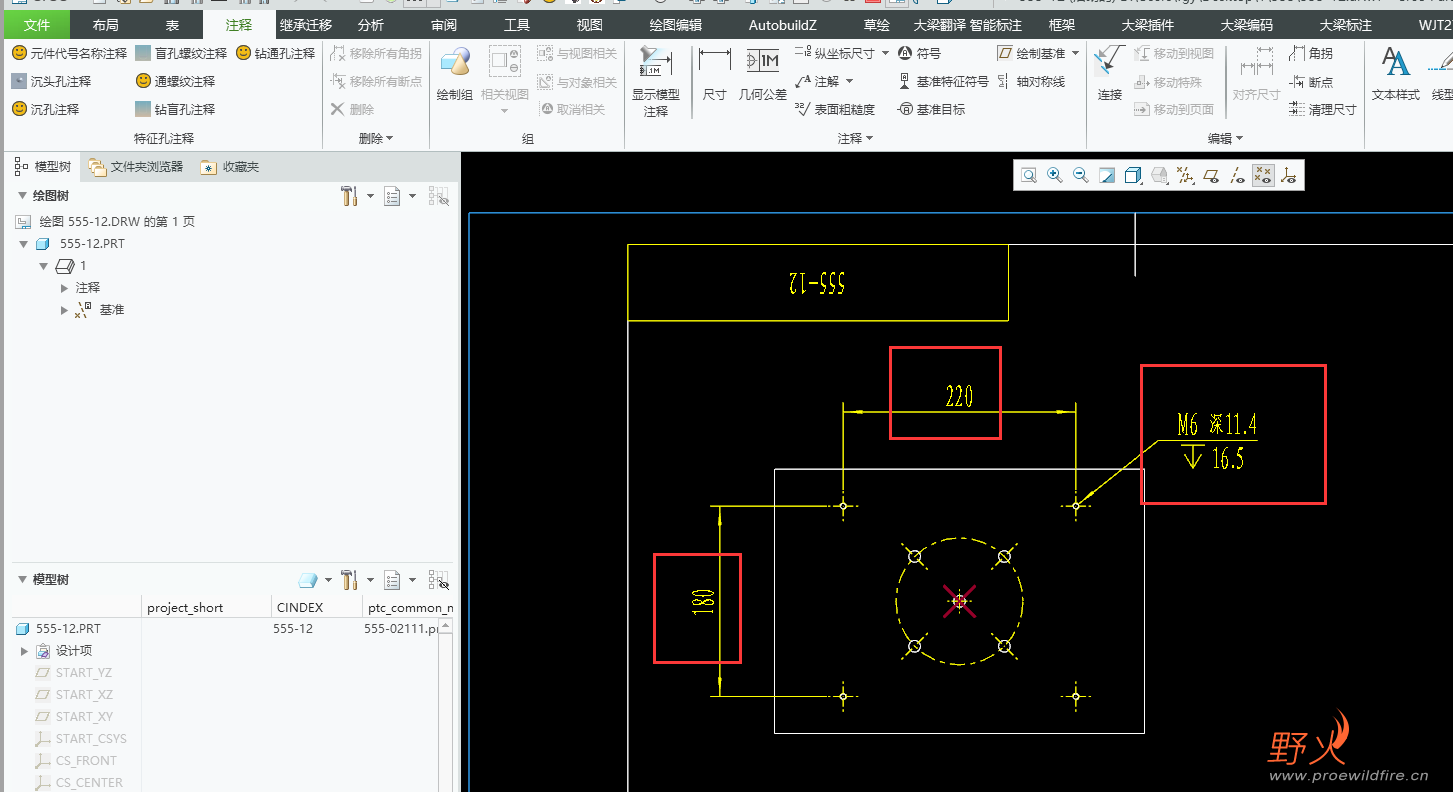

在3D里做了修改，工程图里间距和螺纹注释都是自动变化的，麻烦你好好看看
至于尺寸公差这里就不演示了。

就这坛主还给他加分又加威望？距离实际运用还差的远呢

wanghenghui · 发表于 2022-10-16 08:51

本帖最后由 wanghenghui 于 2022-10-16 08:55 编辑

fuguangyi 发表于 2022-10-15 12:40
说的铿锵有力，有失偏颇：
1、尺寸能用驱动尺寸固然好，手工标注，也没什么问题，我们修改，一般是在3D里 ...

一直一来尺寸是反映模型的结果是跟着模型走的

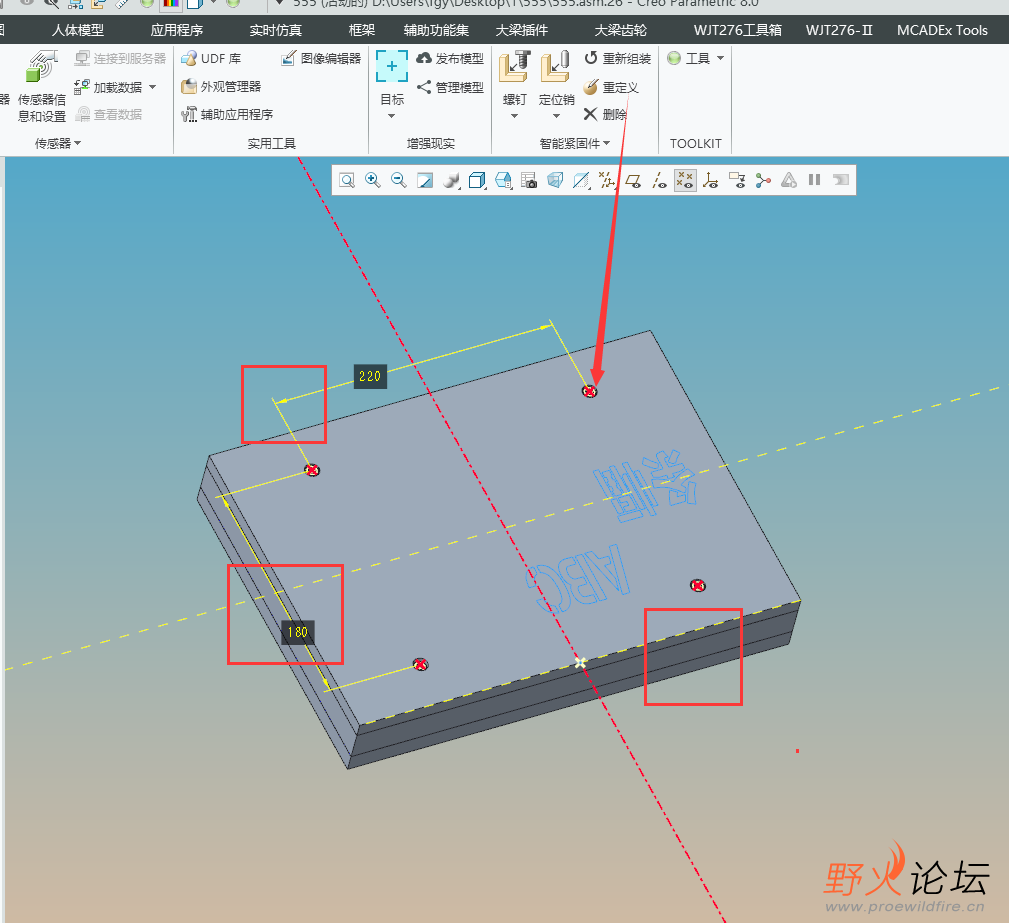

现在的机加工大都是由3D编程的所有的公差基准也是在模型上标注的
MBD加工已是当下主流你还在图纸上手动标注尺寸？

不在模型上标注基准和公差你怎么用Creo来分析装配体的尺寸链？你怎么做MBD加工？
你该好好在PTC官方培训下
花了七八千去好好见识下

能不能看Youtube? https://www.youtube.com/watch?v=FRGmOv5gAu0

不能看Youtube 爷把视频下载下来给你看看

你要是有高招我接着！

jytwfnh · 发表于 2023-10-17 18:37

学习了

航空母键 · 发表于 2023-10-23 23:04

学习了

lazydeity · 发表于 2023-10-24 00:17

лллл

a391342707 · 发表于 2023-10-24 09:04

谢谢分享！

taoran080711 · 发表于 2023-10-24 10:00

谢谢分享

taoran080711 · 发表于 2023-10-24 10:01

支持一下
