[练习] 一直觉着这个曲面好看，有人能画出来嘛

15 主题	134 回帖	0 威望

积分: 169

发消息

楼主| 发表于 2010-10-27 15:32 | 显示全部楼层

10#你的画近似度，也太，不要说指点，我们共同学习，我也还在画。我也兴趣练练。我逐步更新我的进度的。首先用造型曲面-跟踪草绘（导入图片）。构建楞廓-构建曲面。我现在曲线构建好了，还在调整过渡。
如果有高手指点，我们双手欢迎。
我不来显摆，大家一起交流学习。本人从事通讯钣金结构设计的，现在来学习塑胶设计。呵呵呵。

回复顶踩

使用道具举报

15 主题	134 回帖	0 威望

积分: 169

发消息

楼主| 发表于 2010-10-27 17:51 | 显示全部楼层

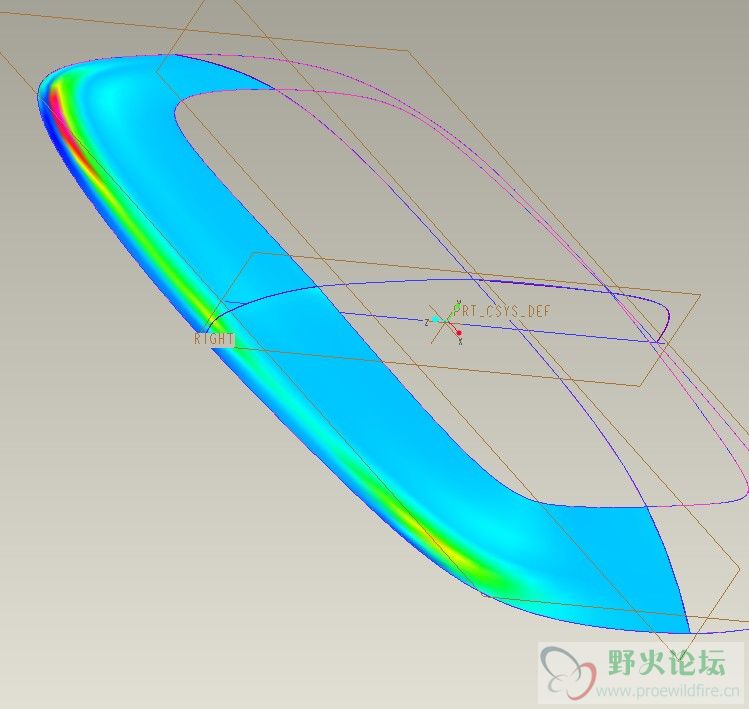

我今天的第一步完成了，第二部，还需大家帮忙看看，切面问题

有些那位大侠帮忙解决下，补面问题。（三角问题）
拜谢！！！

prt0003.prt.rar

189.73 KB, 下载次数: 48

回复顶踩

使用道具举报

15 主题	134 回帖	0 威望

积分: 169

发消息

楼主| 发表于 2010-10-27 17:53 | 显示全部楼层

补图

三角问题

回复顶踩

使用道具举报

8 主题	1061 回帖	68 威望

积分: 1337

发消息

发表于 2010-10-27 18:35 | 显示全部楼层

图示两条线没有交点

曲面扭曲

回复顶踩

使用道具举报

0 主题	28 回帖	0 威望

积分: 31

发消息

发表于 2010-10-27 20:11 | 显示全部楼层

图片有点搞不懂啊

回复顶踩

使用道具举报

53 主题	334 回帖	5 威望

积分: 421

发消息

发表于 2010-10-27 20:40 | 显示全部楼层

回复 14# ybybing2006 的帖子

三角形补面.再投影切出两个边就行了（其中的方法之一.）

回复顶踩

使用道具举报

53 主题	334 回帖	5 威望

积分: 421

发消息

发表于 2010-10-27 20:44 | 显示全部楼层

回复顶踩

使用道具举报

15 主题	134 回帖	0 威望

积分: 169

发消息

楼主| 发表于 2010-10-28 15:27 | 显示全部楼层

谢谢大家的热心帮助，我明白了。

回复顶踩

使用道具举报

21 主题	721 回帖	2 威望

积分: 785

发消息

发表于 2010-10-28 21:23 | 显示全部楼层

都是高手啊

回复顶踩

使用道具举报

19 主题	473 回帖	14 威望

积分: 575

发消息

发表于 2010-10-29 08:03 | 显示全部楼层

好像都是同心圆弧哇
为什么不用扫描？

无业。求职中......

回复顶踩

使用道具举报
