跪求密炼机转子的画法，急！！！

627680136 · 发表于 2012-8-5 11:01

螺旋线方程分别为：长棱为x=21.9*cos(t*76+90)
y=21.9*sin(t*76+90)
z=76-2*3.14159265259*21.9*(t*76)/tan(30)/360
短棱方程为：x=21.9*cos(t*78)
y=21.9*sin(t*78)
z=2*3.14159265259*21.9*t*78/tan(45)/360

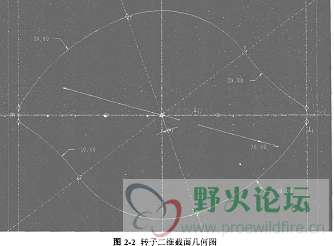

草绘截面如下

bachsz · 发表于 2012-8-5 13:50

这个是橡胶机械行业的一个核心部件

627680136 · 发表于 2012-8-5 17:03

是啊，不过数据都有，就是不知道怎么在软件上画出来，帮帮忙吧！！！急用的

ty2c26 · 发表于 2012-8-5 18:45

请楼主把截面图再放清楚一些些勒。这看着有些痛苦。

ty2c26 · 发表于 2012-8-5 18:57

两根竖线的尺寸看不到，还有标了直径的那个看不到哦。

627680136 · 发表于 2012-8-5 21:12

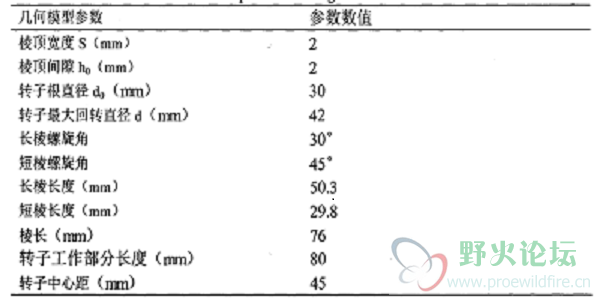

转子的根直径为30mm，棱顶宽度为2mm，转子棱的突起部分与凹陷部分的曲线均为半径30mm的圆弧。

ty2c26 · 发表于 2012-8-6 18:16

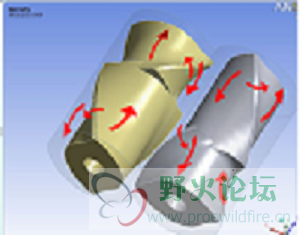

棱顶间隙看不懂。最大回转走私看不懂。棱长看不懂。转子工作部分长度看不懂。所以有了下图所示的图和模型。
要是你懂，你就看着调一下参数吧。

627680136 · 发表于 2012-8-16 15:35

非常感谢啊！！！前段时间回了趟家，没及时回复！！！

627680136 · 发表于 2012-8-16 18:20

我的ProE软件是第四版的，打开的时候总是显示“不能检索”。你的软件是第几版的？

627680136 · 发表于 2012-8-17 10:18

我安装了第五版，能够打开了，有一个“移动副本”是怎么回事？另在软件的哪个地方能够找到此项功能？谢谢！！！
