那位朋友能教教我基准曲线创建的各种方法

hill711

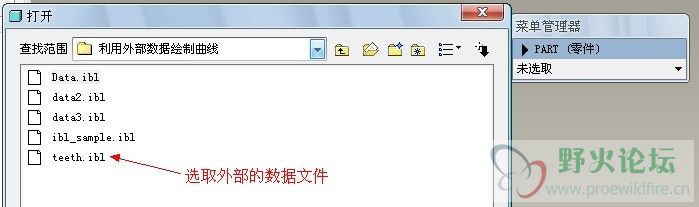

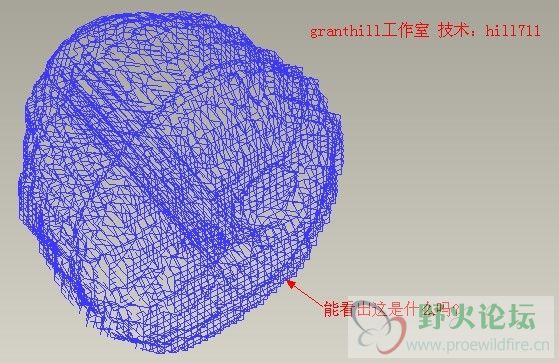

利用自文件建立

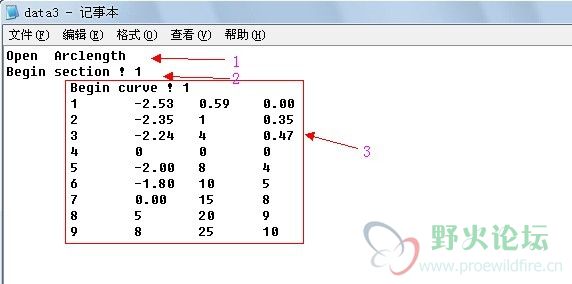

ibl文件中的格式是固定的，其中三列数据分别为x、y、z，如果模型和文件中的不一致，注意调换

操作流程：





[ 本帖最后由 hill711 于 2009-11-19 10:59 编辑 ]

yun0336wu

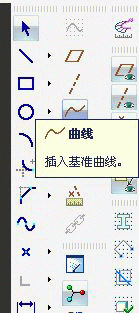

（一），“基准曲线”工具图标的位置通常都是在Pro/E界面右侧（默认）的工具栏内，而且大多数情况下都是紧跟在贴近“基准线”工具图标的下方。
             当然，“基准曲线”工具图标的位置也会因各个使用者的习惯设置在不同的“位置”，不同的Pro/E版本也会略有差异，但是，都不难找到它。

（二），“基准曲线创建的各种方法”见另一附图。

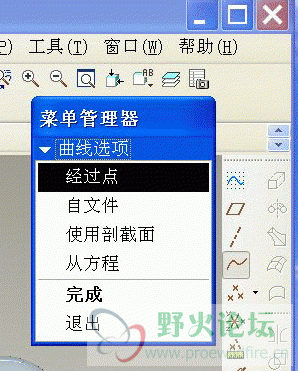

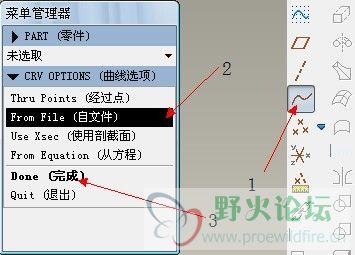

             点选“基准曲线”工具图标后，即弹出此对话框，根据您的设计意向或者其它依据（诸如“经过点”、“自文件”、“使用剖截面”、“从方程”等，包括从“逆向工程”、“抄数”等等所获的参数都可归纳进入这几种“曲线选项中之一），分别输入参数……，供作建模绘图之指引基准。

             请参见截图示例如下：



[ 本帖最后由 yun0336wu 于 2009-11-19 11:21 编辑 ]

hill711

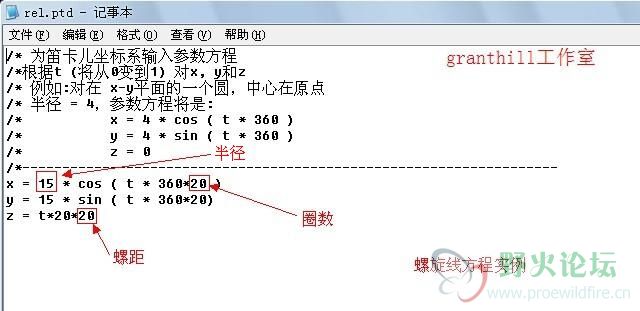

利用方程

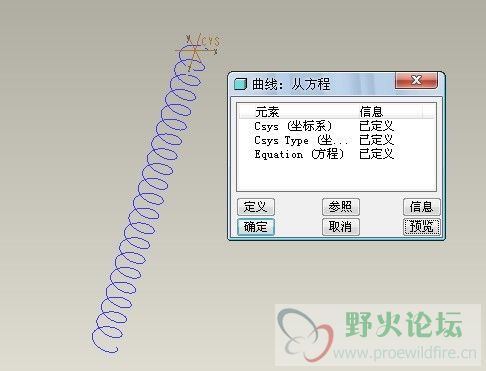

操作流程如下：






[ 本帖最后由 hill711 于 2009-11-19 11:49 编辑 ]

hill711

使用剖截面我还没有使用过，不知您使用过没有！
还望不吝指教！

yun0336wu

                     关于使用横截面创建基准曲线
       此方式是采取“使用剖截面”选项从平面横截面边界（即平面横截面与零件轮廓的相交处）创建基准曲线。
步骤1，单击【插入】→【模型基准】→【曲线】，或者单击“基准”工具栏上“基准曲线”的按钮。

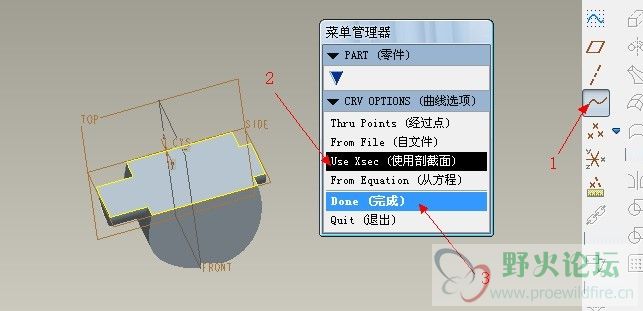

步骤2，在菜单管理器中，从“选项”菜单中单击“使用剖截面”和“完成”。
步骤3，从所有可用横截面的“名称列表”菜单中选取一个平面横截面。横截面边界可用来创建基准曲线。若横截面有多个链，则每个链都有一个复合曲线。
            以上乃从简叙述，您是专业级的教师爷，咱这“班门弄斧”仅需“点到即止”，无暇也无需附图了，谨请参考罢了。



[ 本帖最后由 yun0336wu 于 2009-11-19 12:39 编辑 ]

wsfsy168

高手啊

zpfengpeng

我也跟着学习

yun0336wu

        在上面的“几个层楼”已经有了关于创建基准曲线的具体描述，只欠截图所示的最下那个选项了。
        兹再追加一项“从方程创建基准曲线”的简述：

       “从方程”有一个前提条件：只要曲线不自交，就可以通过“从方程”选项由方程式创建基准曲线。
步骤1， 单击【插入】→【模型基准】→【曲线】，或单击“基准”工具栏上的按钮。

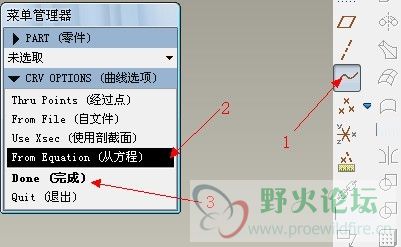

步骤2， 单击【从方程】→【完成】，弹出【曲线创建】对话框，并包含以下元素：
              坐标系：定义座标系。
              坐标系类型：指定（设置）座标系类型。
              方程：输入方程。

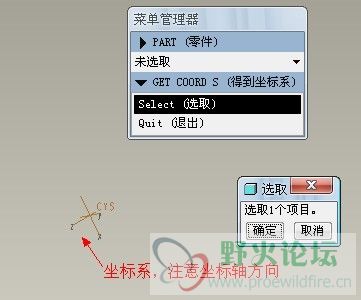

步骤3， 使用“得到座标系”菜单中的选项创建或选择座标系。

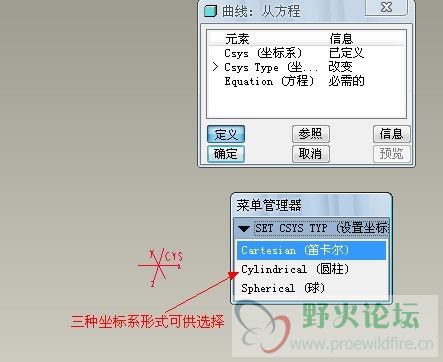

步骤4， 使用“设置座标系类型”菜单中的选项指定坐标系类型，选项如下：“笛卡尔座标系”、“柱座标系”、“球座标系”。
步骤5，系统显示编辑器窗口，此时可以输入曲线方程作为常规特征关系。编辑器窗口标题包含特定方程式的指令，它取决于您所选的座标系类型。


hill711

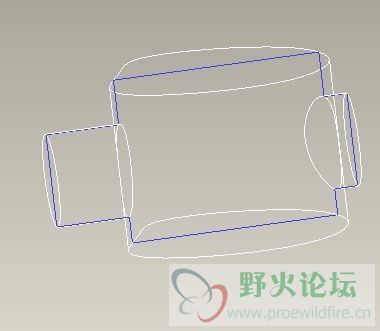

利用剖截面

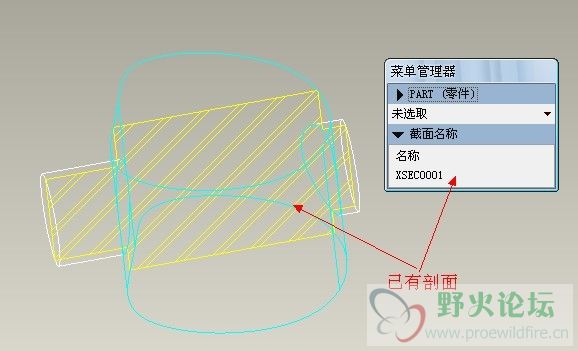

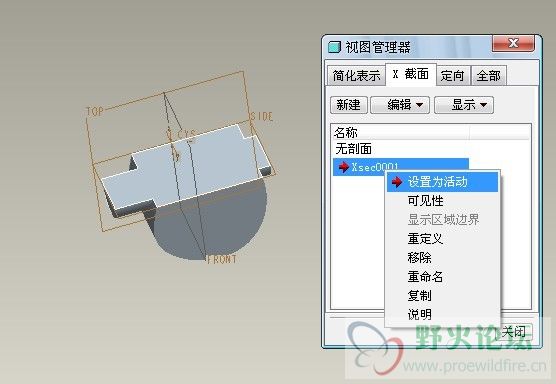

首先应该存在剖截面
这个大家可以根据自己的需要建立！
操作如下：





[ 本帖最后由 hill711 于 2009-11-19 12:02 编辑 ]
