creo2.0工程图的破断视图

fuyanjiao

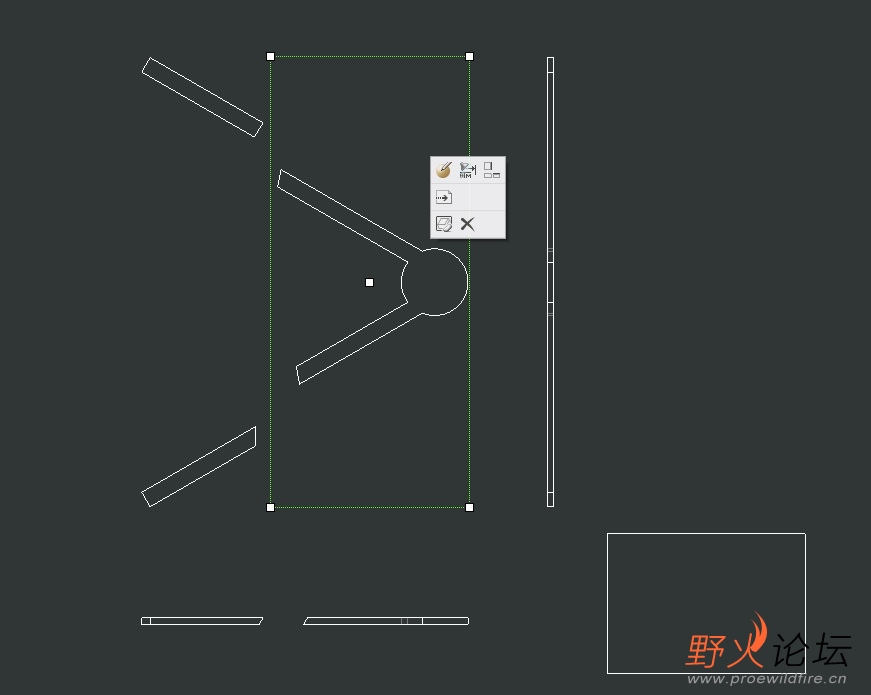

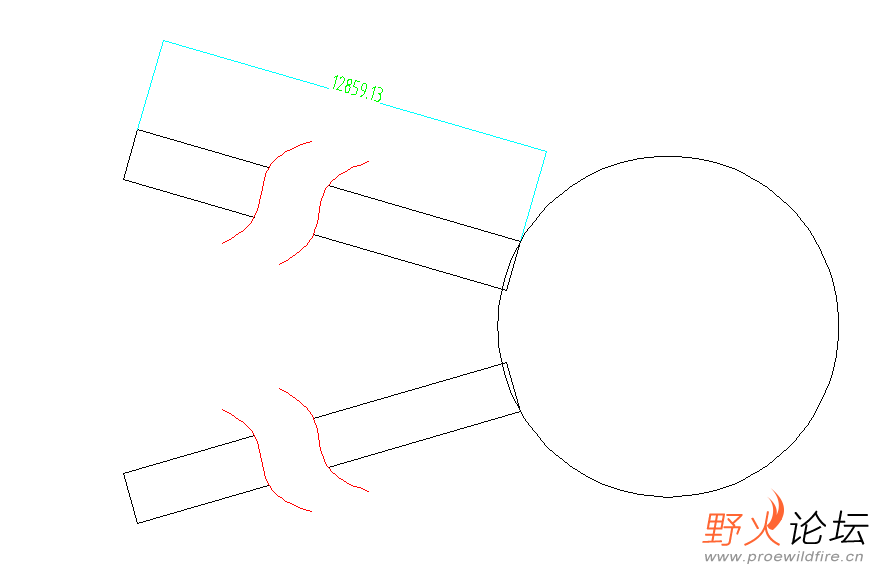

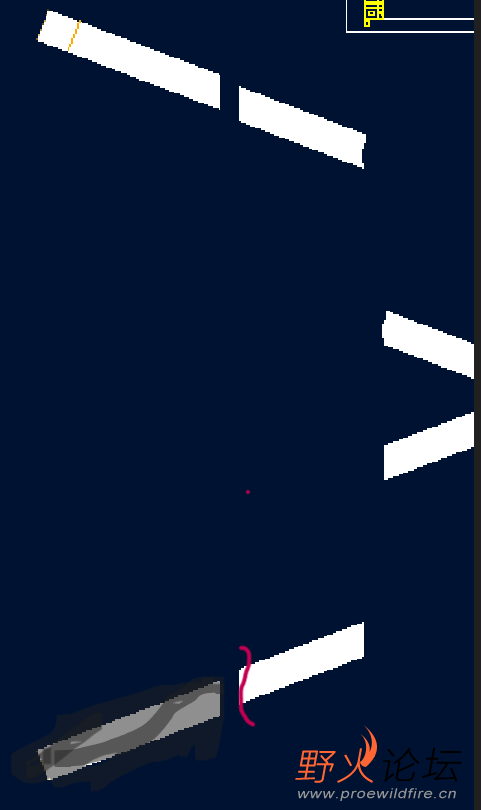

请教大家，现在出工程图时，需要破断视图（因为长度尺寸过长，需要切断）。而这个零件是斜面（比如水平30°）进行破断视图。破断后，左右的视图就断结了，很奇怪的显示。我想让左右对齐，但是又不行；另外，这个斜面有上下之分。上面显示是破断的状态，下面是只显示一小段，不需要显示全部。  请大家赐教，非常感谢

382715255

我建议，要是CREO工程图处理不了就导出DWG，用CAD软件去处理

lorencxu

直接不剪破断图，全显示就是了能有多长？

钟汉昌

好像不能这么剪、？

fuyanjiao

lorencxu 发表于 2026-4-7 19:07
直接不剪破断图，全显示就是了能有多长？

总长度是1800mm，A1的图纸，并且又要求是1:1的显示。

之前有工程图是pdf档，没有creo档。现在尺寸要加长，所以图纸要重新出。弄了两天没有弄出来。公司电脑没有安装cad，只能用creo制作。

fuyanjiao

钟汉昌 发表于 2026-4-7 19:58
好像不能这么剪、？

请大师赐教，谢谢

opengpengo

fuyanjiao 发表于 2026-4-8 09:02
总长度是1800mm，A1的图纸，并且又要求是1:1的显示。

之前有工程图是pdf档，没有creo档。现在尺寸要加长 ...

1:1显示，一般是为了实物和图纸能正好吻合对上吧，也就是样板图
A1图幅841毫米×594毫米，1800mm总长肯定是无法对上了，1:1的目的为了其它尺寸的实物与图纸对上？

opengpengo

把你的prt文件分享一下呢

opengpengo

破断后，断开的两侧可以移动位置

钟汉昌

fuyanjiao 发表于 2026-4-8 09:02
请大师赐教，谢谢

（个人见解/没有根据）
