大哥们，这个阵列用关系式这么做

huo158148 · 发表于 2023-8-11 09:20

Scdisg · 发表于 2023-8-11 10:05

貌似可以直径添加关系用图形驱动

godhlcs · 发表于 2023-8-11 17:40

本帖最后由 godhlcs 于 2023-8-11 17:54 编辑

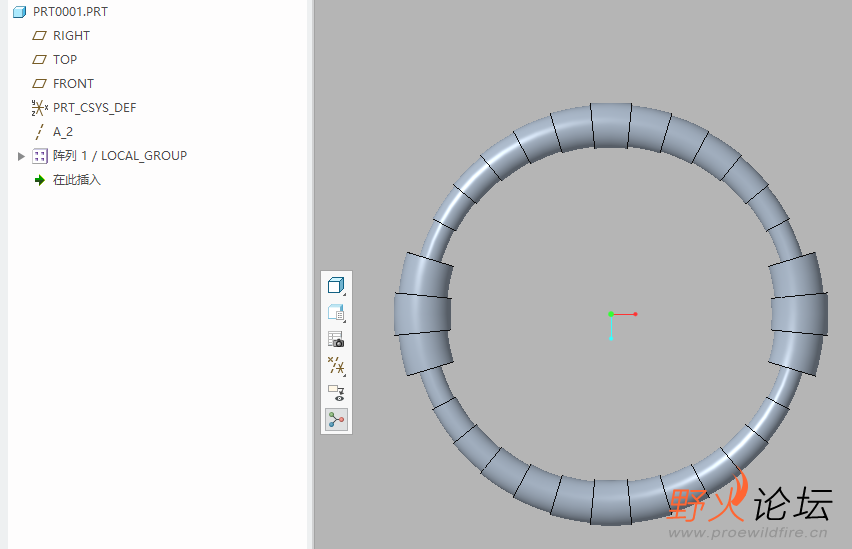

试了下有点疑惑，旋转角度增量是10，
第5项旋转的起始位置有点诡异，尺寸上是10，
但实际位置好像是20.导致后续阵列重叠重复了，不知道哪里有问题。

如果直径数值5一直是递减或递增的就可以，如果同时有增有减，就会出现这种现象。
希望高手解惑下。

1111-creo10.prt.rar (98.09 KB, 下载次数: 3)

王俊123 · 发表于 2023-8-11 17:43

godhlcs 发表于 2023-8-11 17:40
试了下有点疑惑，旋转角度增量是10，
第5项旋转的起始位置有点诡异，尺寸上是10，
但实际位置好像是20.导 ...

发文件看看

ma彬 · 发表于 2023-8-11 20:44

尺寸阵列角度加圆的直径增量

Scdisg · 发表于 2023-8-12 00:02

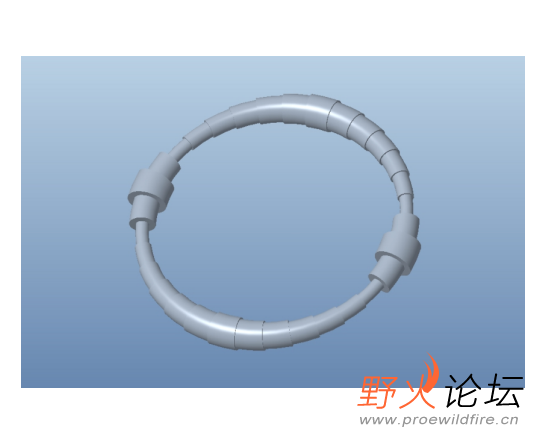

试了下，只会先直着阵列做出台阶轴，然后镜像两次，然后环形折弯

年青踏车 · 发表于 2023-8-12 10:39

在creo10中用旋转特征，进行尺寸阵列，然后再镜像做出来的

Scdisg · 发表于 2023-8-12 11:46

年青踏车发表于 2023-8-12 10:39
在creo10中用旋转特征，进行尺寸阵列，然后再镜像做出来的

creo9 打不开

vcnahtb · 发表于 2023-8-14 14:39

直接用IF函数分段指定尺寸即可
if idx1==7 | idx1==9 | idx1==23 | idx1==25
memb_v=13
endif
if idx1==8 | idx1==24
memb_v=15
endif
ZL=1
if idx1<7
memb_v=d2+idx1*-ZL
endif
if idx1>=10 & idx1<=16
memb_v=d2-6*ZL+(idx1-10)*ZL
endif
if idx1>=17 & idx1<=22
memb_v=d2+(idx1-16)*-ZL
endif
if idx1>=26
memb_v=d2-6*ZL+(idx1-26)*ZL
endif

00111.prt.1.zip (102.48 KB, 下载次数: 13)

huo158148 · 发表于 2023-8-16 08:32

vcnahtb 发表于 2023-8-14 14:39
直接用IF函数分段指定尺寸即可
if idx1==7 | idx1==9 | idx1==23 | idx1==25
memb_v=13

厉害
