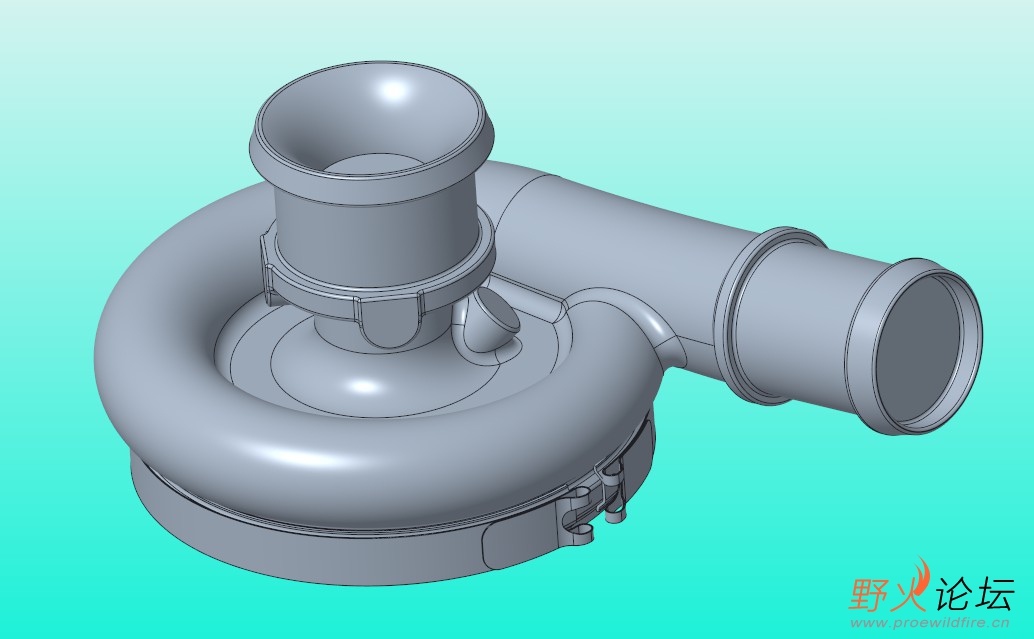

此物用零件图怎么画？我自己只能做到画虎类犬。。。

lengguan · 发表于 2022-2-14 10:48

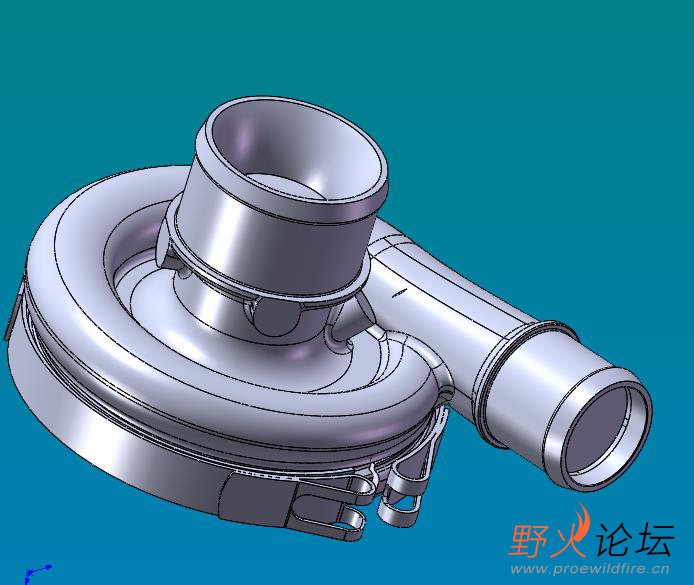

以前用过creo，但只是限于简单零件类的，这个东西的管子部分用扫描混合做就是做不出来，不知道哪里的问题，请高手赐教。

石磊磊 · 发表于 2022-2-14 10:48

本帖最后由石磊磊于 2022-2-15 13:47 编辑

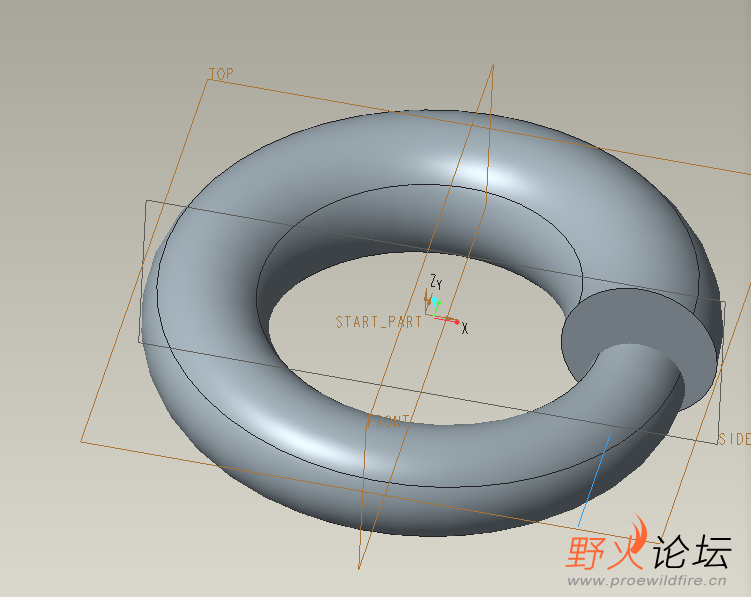

creo8.0.3做这个还是比较方便的，因为参数化建模控制比较方便，没有尺寸就随便滑了一下，你看看思路就好

asd867885288 · 发表于 2022-2-14 11:26

包络，然后在扫描再投影边界混合

lengguan · 发表于 2022-2-14 12:21

asd867885288 发表于 2022-2-14 11:26
包络，然后在扫描再投影边界混合

谢谢，要是再具体点就好了

m9660 · 发表于 2022-2-14 13:50

螺旋扫描画出轨，扫描画出截面

lengguan · 发表于 2022-2-14 14:55

m9660 发表于 2022-2-14 13:50
螺旋扫描画出轨，扫描画出截面

搞到这一步就进行不下去了

岁月 · 发表于 2022-2-14 23:03

lengguan 发表于 2022-2-14 14:55
搞到这一步就进行不下去了

你这个是怎么画的

lengguan · 发表于 2022-2-14 23:13

岁月发表于 2022-2-14 23:03
你这个是怎么画的

扫描混合

m9660 · 发表于 2022-2-15 07:54

lengguan 发表于 2022-2-14 14:55
搞到这一步就进行不下去了

螺旋扫描和拉伸曲面做出螺旋的轨迹，扫描，选择轨迹画出截面

Carter · 发表于 2022-2-15 15:57

有点像离心机
