怎样在工程图中加十字线与更改数值为字母？

xiaoxie2830398 · 发表于 2019-4-13 11:17

现在正式接触到工程图了，但我发现原图中的十字架不知道怎么加上去，以及数值怎样更改成字母这个我不懂，做不到原图的效果，请会的坛友指教，谢谢。

这个是我建的图；

xiaoxie2830398 · 发表于 2019-4-13 11:19

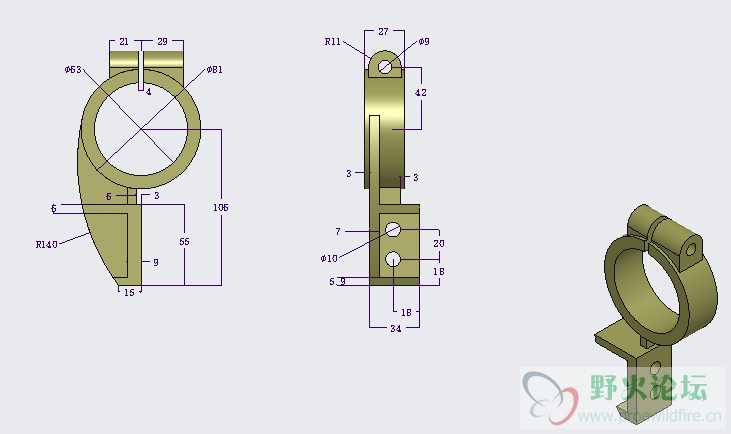

这是原图总算把它给传上来了，总提示文件过大，其实不大呀

hutieyin · 发表于 2019-4-13 11:49

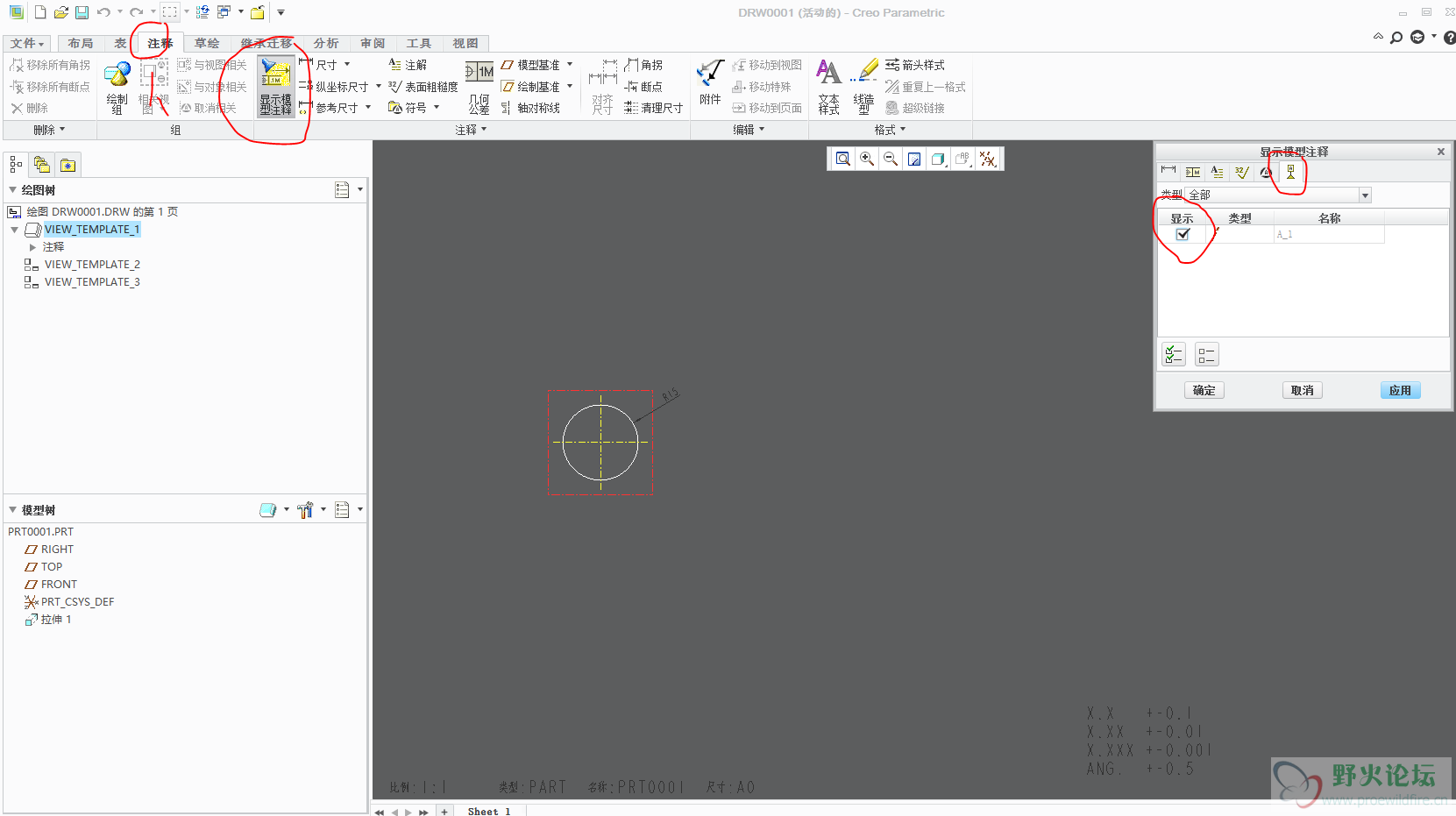

显示模型注释里可以把中心线加出来，尺寸文本中将@D改为@OA 可以将106改为A

xiaobao · 发表于 2019-4-13 11:53

这个简单，你说的十字架，应该是中心线吧，在工程图中添加中心线就好了，标注改字母，就是选你要改的尺寸进行编辑，添加你要的字母就好了。

lixingwang · 发表于 2019-4-13 12:27

你竟然叫作十字架，你是文科生？

xiaoxie2830398 · 发表于 2019-4-13 12:28

hutieyin 发表于 2019-4-13 11:49
显示模型注释里可以把中心线加出来，尺寸文本中将@D改为@OA 可以将106改为A

谢谢啦，答对了一半，A字改出来了，可不懂为什么一定得加个O才行，少了这个O就不显示A了；

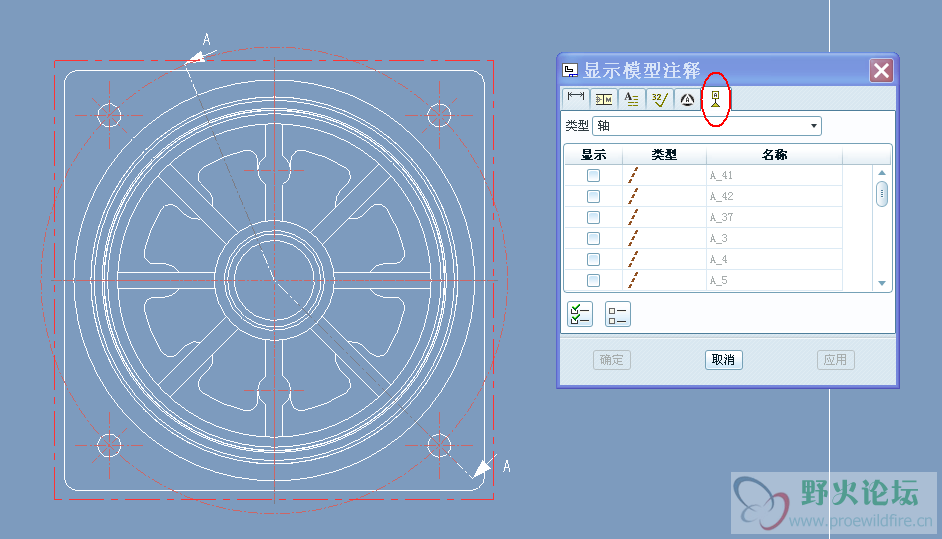

显示模型注释下拉列表中我选“全部”都不显示中心线呢，还有方法吗？

xiaoxie2830398 · 发表于 2019-4-13 12:35

xiaobao 发表于 2019-4-13 11:53
这个简单，你说的十字架，应该是中心线吧，在工程图中添加中心线就好了，标注改字母，就是选你要改的尺寸进 ...

你说的添加中心线是用草绘选项卡里的直线工具画出来的吗？我画是画出来了但是捕捉不到图的节点，标注出来的尺寸不刚好，比如106，它变成106.03了

xiaoxie2830398 · 发表于 2019-4-13 12:38

lixingwang 发表于 2019-4-13 12:27
你竟然叫作十字架，你是文科生？

哈哈哈，也可以这么说吧，十字架形象一点

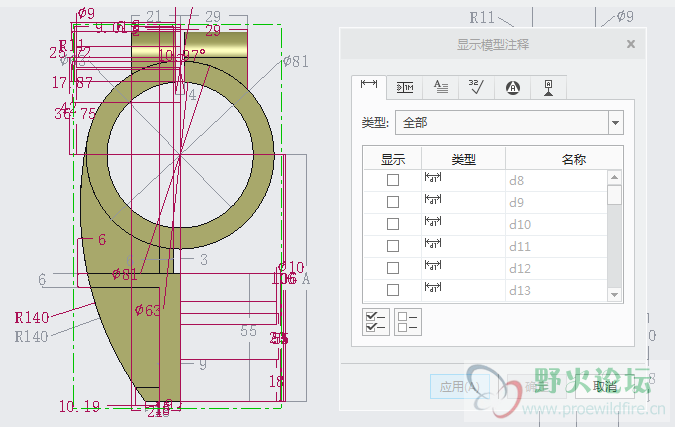

，这个方法对第2个侧视图有效，但对第1个正视图无效啊，怎么办？难道还要回模型文件中加两条基准线？

客户满意 · 发表于 2019-4-13 13:06

在显示模型注释里面选择基准，选择你需要显示的中心线。

lixingwang · 发表于 2019-4-13 13:42

xiaoxie2830398 发表于 2019-4-13 12:38
哈哈哈，也可以这么说吧，十字架形象一点，这个方法对第2个侧视图有效，但对第1个正视图无效啊，怎么办 ...

都可以
