请问斜切的圆管如何钣金展开，并且如何生成机械图，如何标注相应的尺寸

eric19840810 · 发表于 2016-8-24 23:55

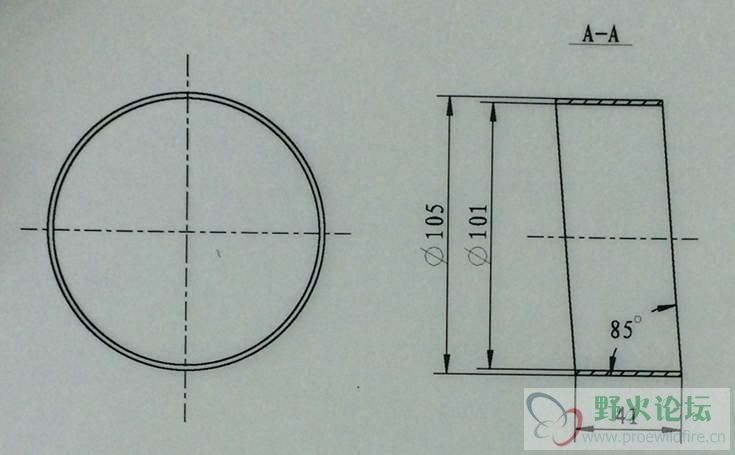

如图所示
本意是用数控冲床冲成形
料厚2mm Q235钢板
然后弯制焊接成圆管状

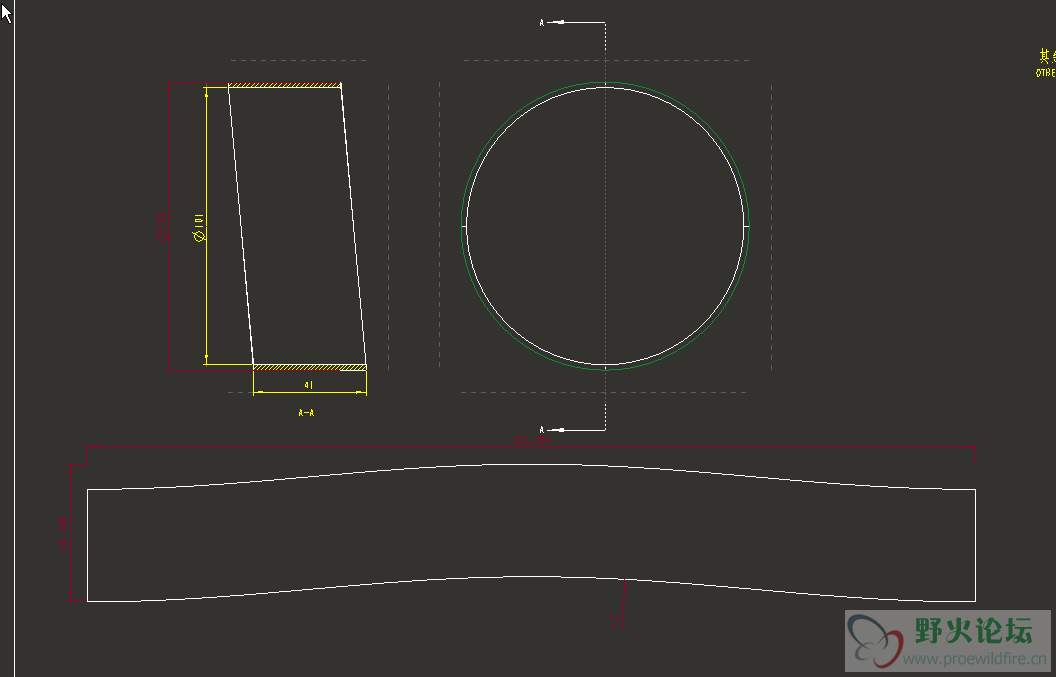

现在求助各位大神怎么用 creo 做钣金展开图并且出钣金简图标注相应尺寸
望各位大神指教

本人现在想法是用creo实体建模切成85°斜圆柱然后抽壳2mm 转换为钣金
但不知道如何生成展开图

厚尝试把抽完壳的管体一侧切掉0.1mm缺口转换钣金件后可以生成钣金展开图
但导入creo 绘图模块没法进行自动标注尺寸
也没法进行手工标注无法定标注基准

我学艺不精请坛友指教

wangwang168 · 发表于 2016-8-25 07:42

直接用钣金扯裂规则缝，然后展开

atgs · 发表于 2016-8-25 07:53

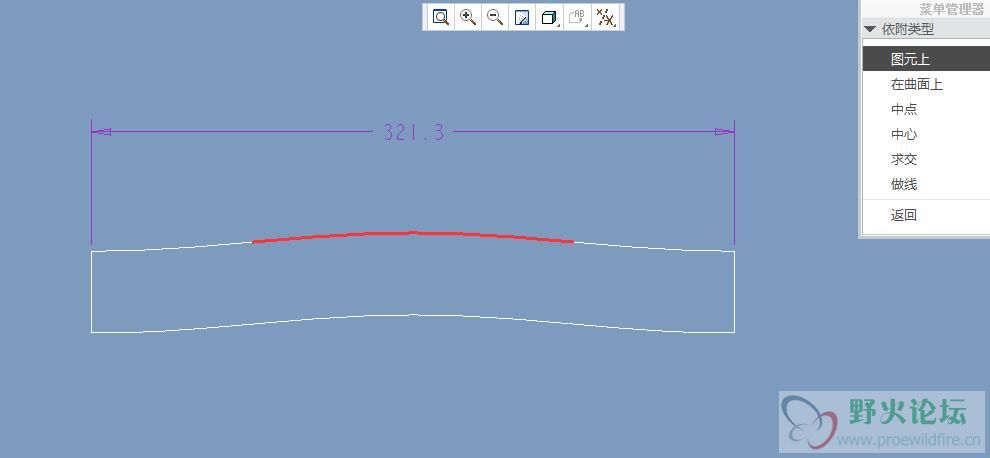

展开两边是曲线，尺寸没法标注

你可以导入cad用近似圆弧的方法试试看
钣金的展开方法是：

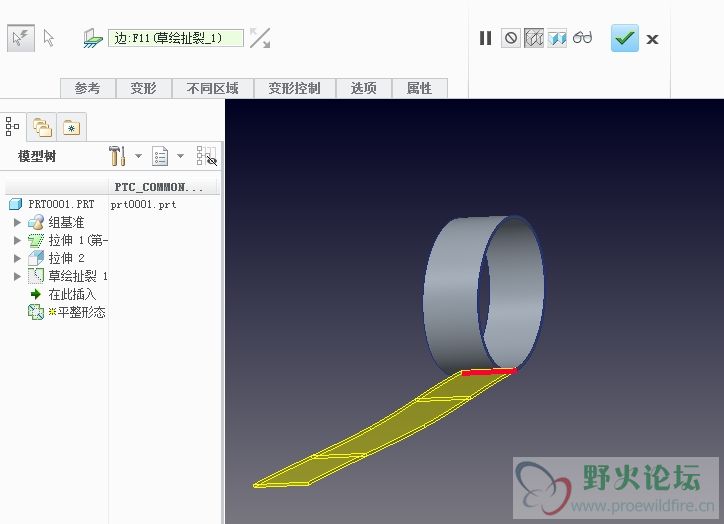

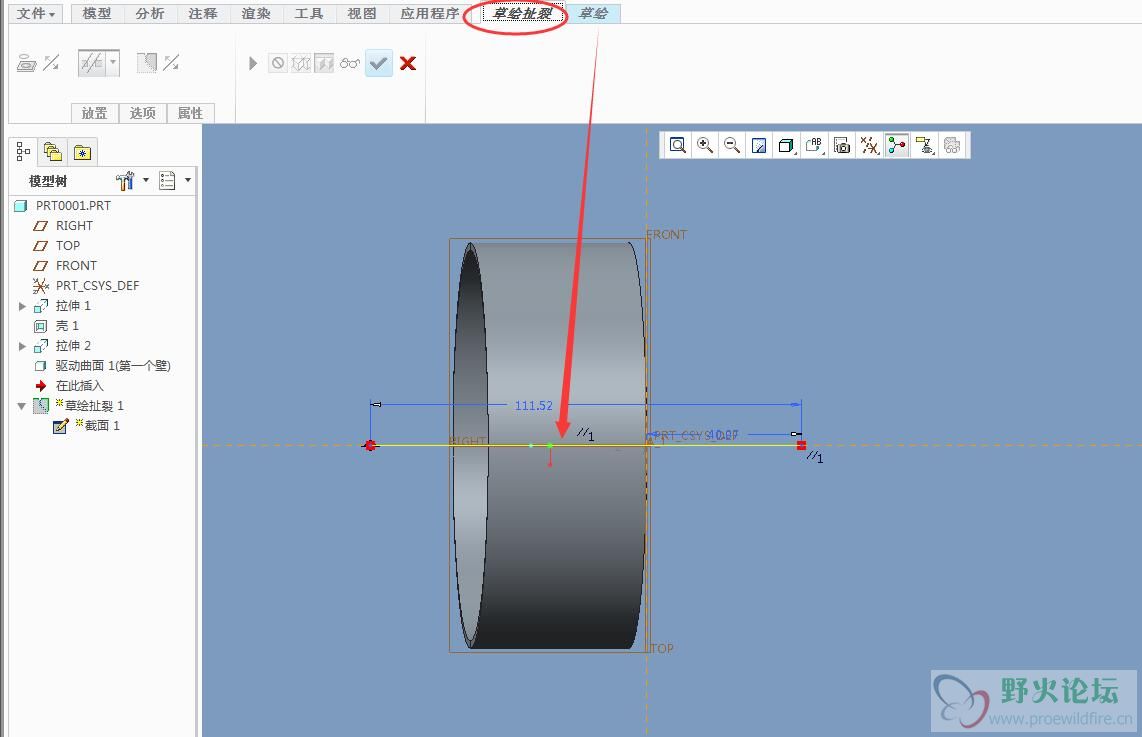

先画扯裂，选扯裂下的草绘扯裂，然后画一条轨迹线：

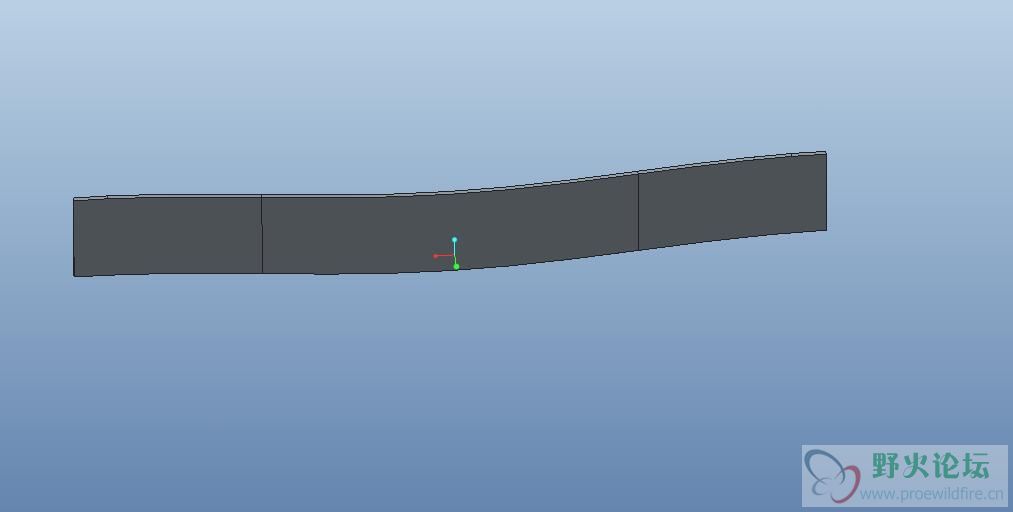

完成后就可以展开了，展开点圆柱面上的那条线

shin08 · 发表于 2016-8-25 08:06

直接钣金里画圆拉伸，厚度为2，再切割出85度，随意选轴向平面草绘扯裂就可以。

eric19840810 · 发表于 2016-8-25 08:06

atgs 发表于 2016-8-25 07:53
展开两边是曲线，尺寸没法标注

如果无法进行标注，请问实际怎么指导生产呢？还是说更改加工工艺？

eric19840810 · 发表于 2016-8-25 08:08

shin08 发表于 2016-8-25 08:06
直接钣金里画圆拉伸，厚度为2，再切割出85度，随意选轴向平面草绘扯裂就可以。

关键实际问题是如何进行标注？画出展开简图，指导生产

eric19840810 · 发表于 2016-8-25 08:23

更改加工工艺，想法，一种是直接把1:1展开图导入激光切割机，自动生成加工路线，可以不考虑标注问题，切割成形。同理也可导入数铣，自动编程，铣成形，再则圆钢车内径，再切割角度，再或者用大概大小的钢管，车内径或外径，再切割角度，激光加工成本高，数铣加工装夹麻烦，圆钢车浪费料，钢管不一定有相关大小的型号，最经济是数冲成形弯制焊

shin08 · 发表于 2016-8-25 08:29

本帖最后由 shin08 于 2016-8-25 08:33 编辑

https://pan.baidu.com/s/1eSz9yuu，我录的GIF，你可以看看，论坛有容量限制，无法上传。

mico_zhao · 发表于 2016-8-25 08:35

钣金加工设计 ? == >那就要算展开和加工余量

成品组装==>直接标注成品尺寸即可

eric19840810 · 发表于 2016-8-25 10:11

mico_zhao 发表于 2016-8-25 08:35
钣金加工设计 ? == >那就要算展开和加工余量

成品组装==>直接标注成品尺寸即可

我这个就是简单的零件，不是成品加工，钣金展开也是为了指导实际生产加工，这个零件在考虑的要求下，用数冲，需要几个关键尺寸来开展加工
