求解如何做剖面图

zharry1116 · 发表于 2014-2-8 16:34

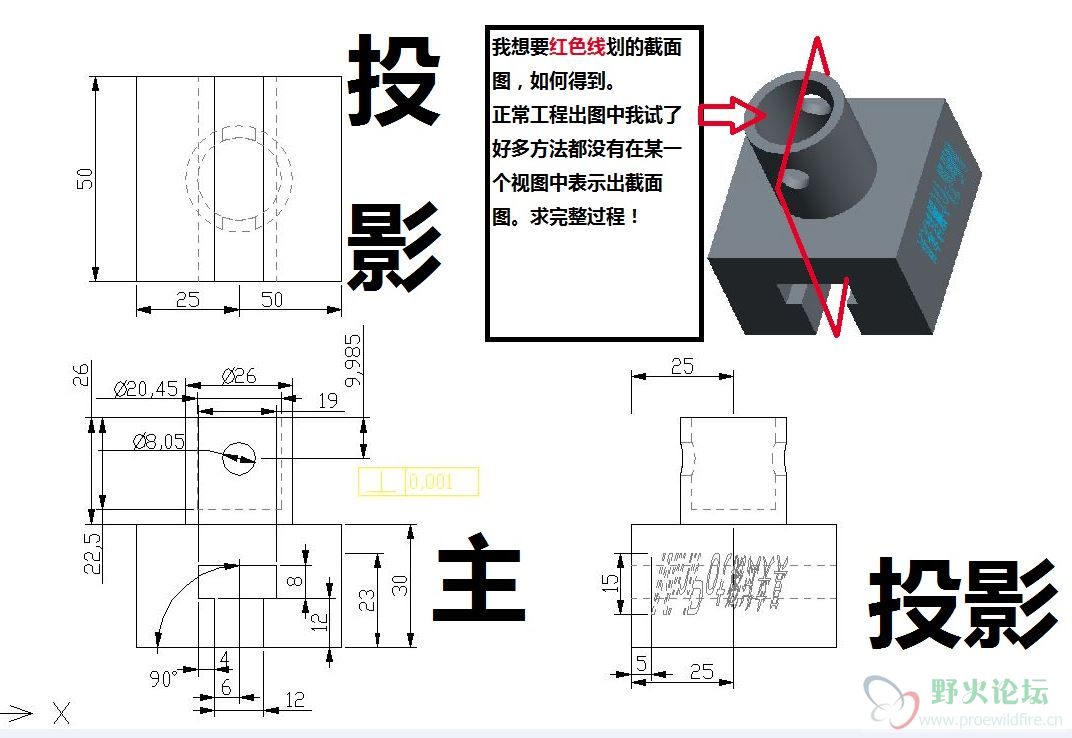

   详见如下图所示，很多时候觉得一个主视图，一个投影图，在来一个截面图。这样就可以表达清楚了。但是现在的截面图老是不能够做出来。再次恳求大侠出现！

   小弟祝大侠、各位朋友：新年快乐，工作开心、顺利。生活美满！

carywu · 发表于 2014-2-8 16:52

你先在建模程序里制作剖面，一转工程图就可以调用那个剖面了。

小小110 · 发表于 2014-2-8 16:52

红色线做个剖面就可以了啊

zharry1116 · 发表于 2014-2-8 17:07

不可以啊，我在俯视图哪里如果做截面图，就无法再主视图哪里找到这个红色面了

kastorm · 发表于 2014-2-8 17:10

oyjm8312 · 发表于 2014-2-9 15:48

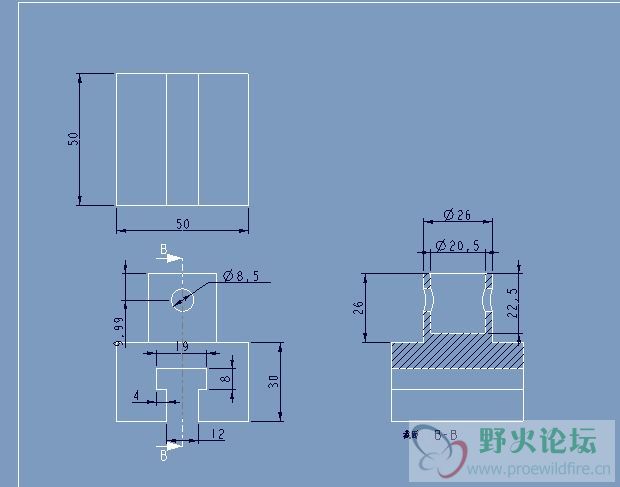

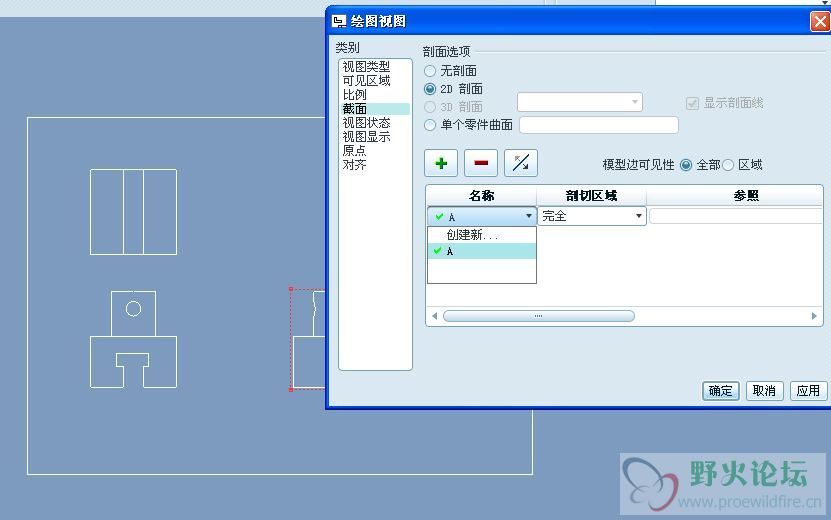

楼主，看图操作

zharry1116 · 发表于 2014-2-10 08:54

谢谢5#高工，我就是要达到以上效果，正解！哈哈，谢谢.
小弟祝福您新年快乐

zharry1116 · 发表于 2014-2-10 08:55

非常感谢#6楼兄弟，祝您马年马上有钱。天天开心。

叶子纷飞 · 发表于 2015-4-14 10:48

学习了

liuyi2517 · 发表于 2015-4-21 13:43

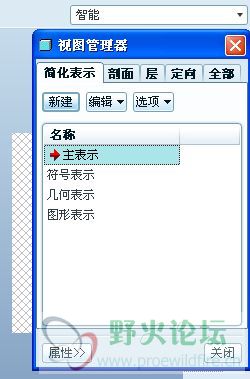

切换到零件，做个截面。然后再回工程图添加截面
