CREO2 形位公差标注和插入基准符号的方法（原创）

nizhen6007 · 发表于 2013-8-30 07:01

本帖最后由 nizhen6007 于 2013-8-30 07:08 编辑

有很多的人还都是在用 AUTOCAD 来出图。我之前也是的，但是现在慢慢的想要过渡到CREO 。

参数化出图可以省很多事情，基准符号在CAD 里面也是通过插入块的方式来达到目的的。CREO 也不例外，它也是通过插入符号，然后修改符号名称就搞定了。很简单的。

然后形位公差就要根据在三维模型上面的基准轴，一般都是需要自己重新建立一个轴才行的。

比如标注轴两端的同轴度，那就要创建两个基准轴，然后根据基准轴来创建基准符号。

后面的同轴度，跳动等等形位公差都是根据基准符号来创建的。所以之前创建的基准轴很重要。

下面先上图。

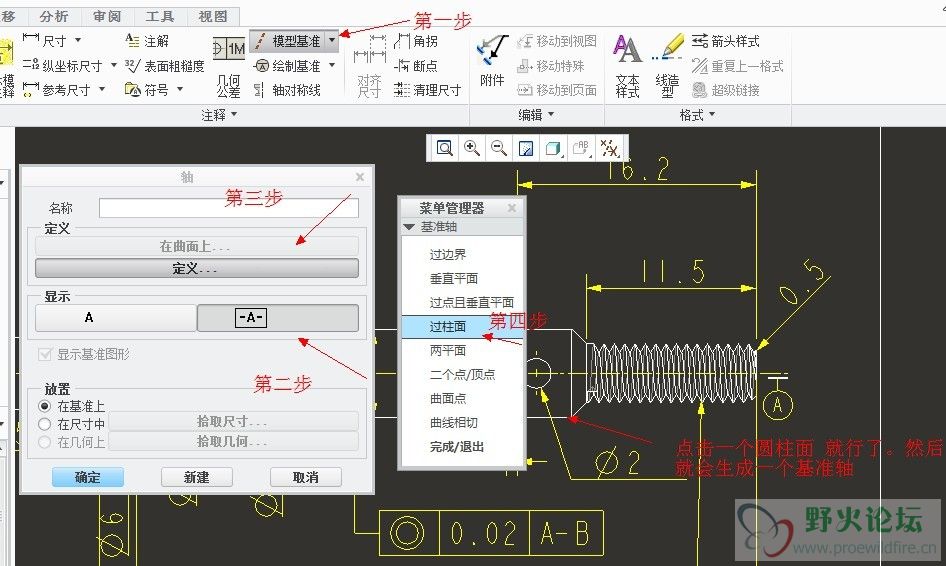

先讲插入基准符号的方法，

游客，如果您要查看本帖隐藏内容请回复

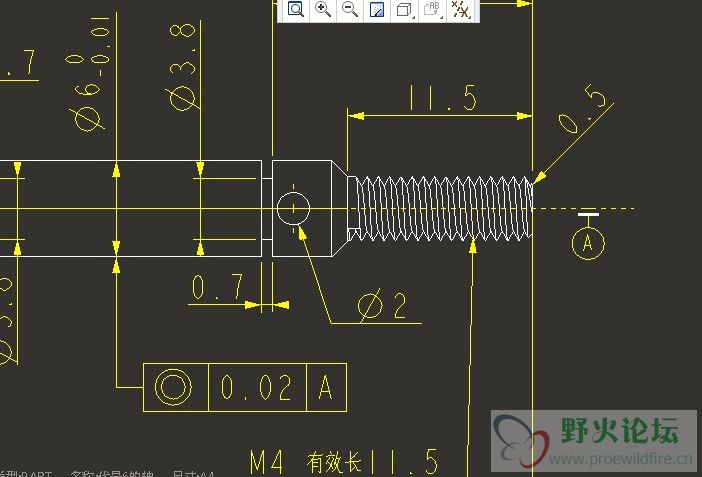

最后的效果图

nizhen6007 · 发表于 2013-8-30 07:08

本帖最后由 nizhen6007 于 2013-8-30 07:37 编辑

上面是说的基准符号，

还有一个形位公差没有说

继续贴图说明。

游客，如果您要查看本帖隐藏内容请回复

创建基准轴，很重要，我给补上。

nizhen6007 · 发表于 2013-8-30 07:08

本帖最后由 nizhen6007 于 2013-8-30 07:39 编辑

基准符号，参考这个帖子，大家可以去下载。

http://www.proewildfire.cn/forum.php?mod=viewthread&tid=88587

nizhen6007 · 发表于 2013-8-30 07:40

形位公差，如果有什么不明白的地方，也可以看一下这个帖子。

他也发了一个类似的帖子。

http://www.proewildfire.cn/forum.php?mod=viewthread&tid=81854

nizhen6007 · 发表于 2013-8-30 07:41

让我们为彻底摆脱CAD 而努力奋斗吧。

PROE~爱好者 · 发表于 2013-8-30 07:53

先感谢，再学习，最后评价。

lesliecen · 发表于 2013-8-30 11:32

感谢楼主分享，支持了

nizhen6007 · 发表于 2013-8-30 11:57

lesliecen 发表于 2013-8-30 11:32
感谢楼主分享，支持了

有什么疑问，可以大家互相交流一下。

huangjue · 发表于 2013-8-30 12:29

先感谢，再学习，最后评价。

zdg251889620 · 发表于 2013-8-30 13:18

现在3D与2D相关联已经成为主流了吧！
