[求助] 剖视图中的器件线框无法隐藏

[复制链接]

16

主题

68

回帖

0

威望

助工

Rank: 2

积分
95
发表于 2024-2-5 16:36 | 显示全部楼层 |阅读模式
各位大佬好,不知大家有没遇到这种情况,工程图图内的一些器件,其内部器件本来都是被遮盖的,不显示出来,
但是工程图中做个剖面后,这些器件的线框却都显示出来了,不知道如何才能隐藏这些轮廓,如下图所示,
怎样才能在剖视状态下也影藏这些不该出现的线呢?

剖视前

剖视前

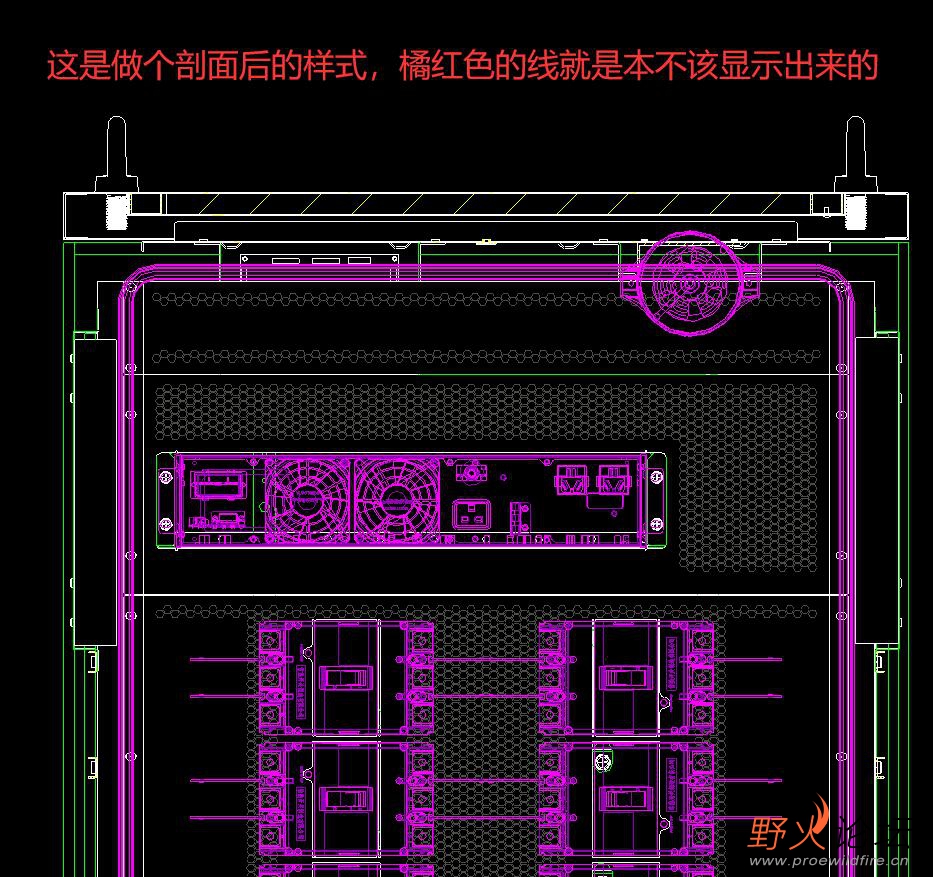

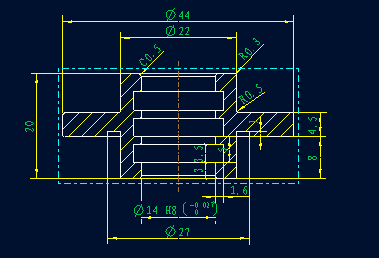

剖视后

剖视后

44

主题

778

回帖

116

威望

讲师

Rank: 6Rank: 6

积分
1199

热心助人勋章希望之星勋章优秀会员勋章

QQ
发表于 2024-2-6 08:12 | 显示全部楼层
本帖最后由 wanghenghui 于 2024-2-6 09:28 编辑

你给个源文件啊 光看有个屁用 好多人都像你这样 发帖都不动脑子

剖面的位置与你橘红色零部件显示本来就有关系 不同的位置对显示的零部件的个数是有影响的。

还有一种可能就是你的橘红色文件可能是导入外部模型创建的,在你的组件中以曲面显示的。

在不知道你剖面具体的位置的状况下 我结合我参加培训的经验 给你提供两个补救的方法

【简化表示】& 【元件显示】

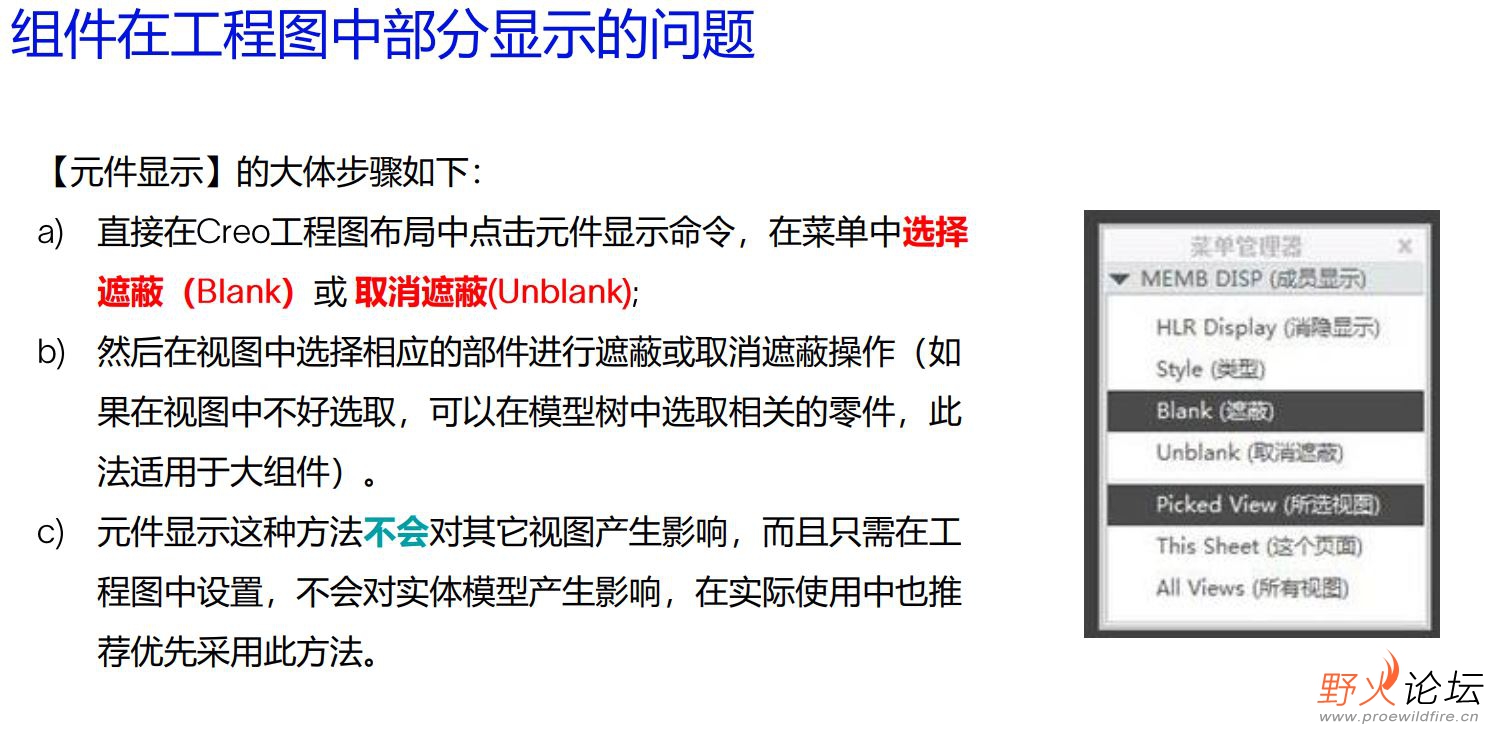

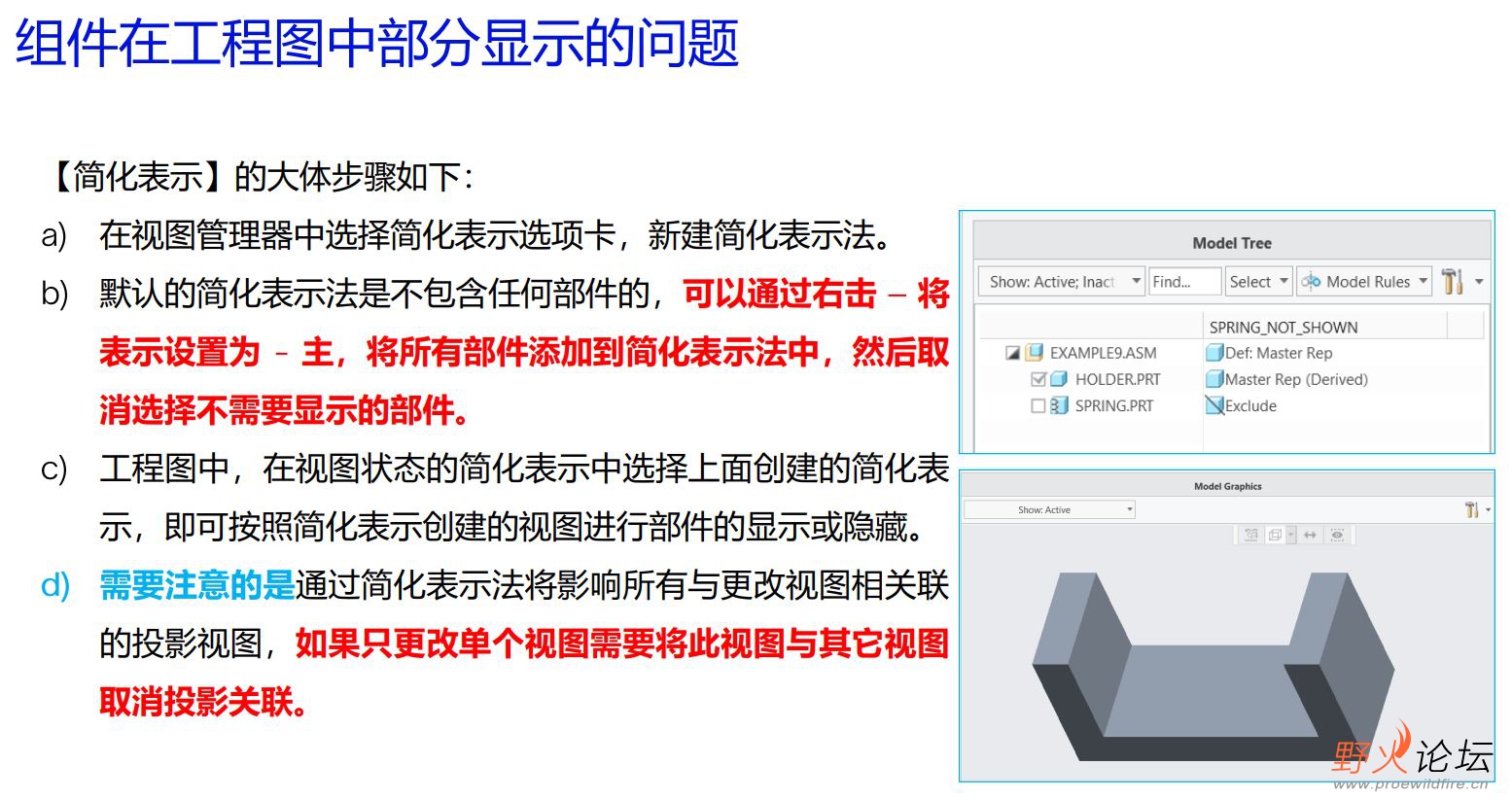

简化表示.JPG 元件显示.JPG
冷眼一瞥, 生与死, 骑者, 且赶路!
回复 支持 1 反对 0

使用道具 举报

266

主题

3072

回帖

230

威望

教授

Rank: 8Rank: 8

积分
3888

希望之星勋章优秀会员勋章热心助人勋章嘉宾勋章

发表于 2024-2-6 08:17 | 显示全部楼层
谢谢分享
回复 支持 反对

使用道具 举报

266

主题

3072

回帖

230

威望

教授

Rank: 8Rank: 8

积分
3888

希望之星勋章优秀会员勋章热心助人勋章嘉宾勋章

发表于 2024-2-6 08:18 | 显示全部楼层
支持一下
回复 支持 反对

使用道具 举报

16

主题

68

回帖

0

威望

助工

Rank: 2

积分
95
 楼主| 发表于 2024-2-6 09:22 | 显示全部楼层
wanghenghui 发表于 2024-2-6 08:12
你给个源文件啊 光看有个屁用 好多人都像你这样 发帖都不动脑子

剖面的位置与你橘红色零部件显示本来就 ...

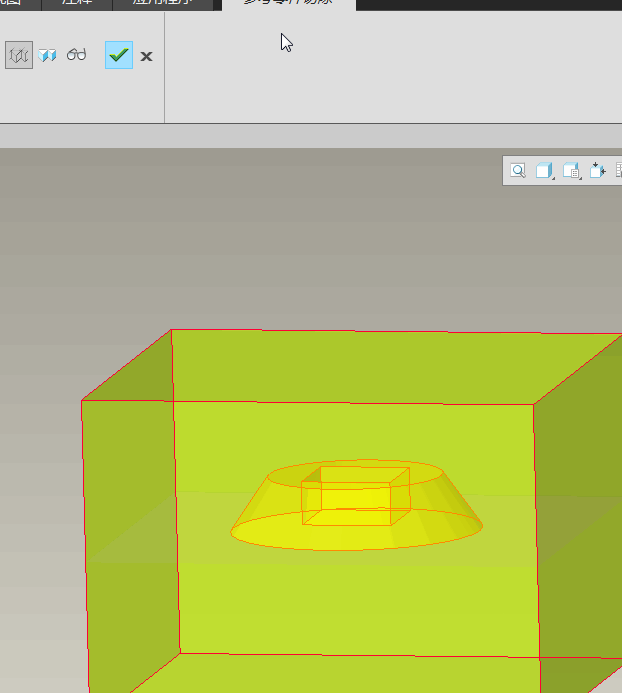

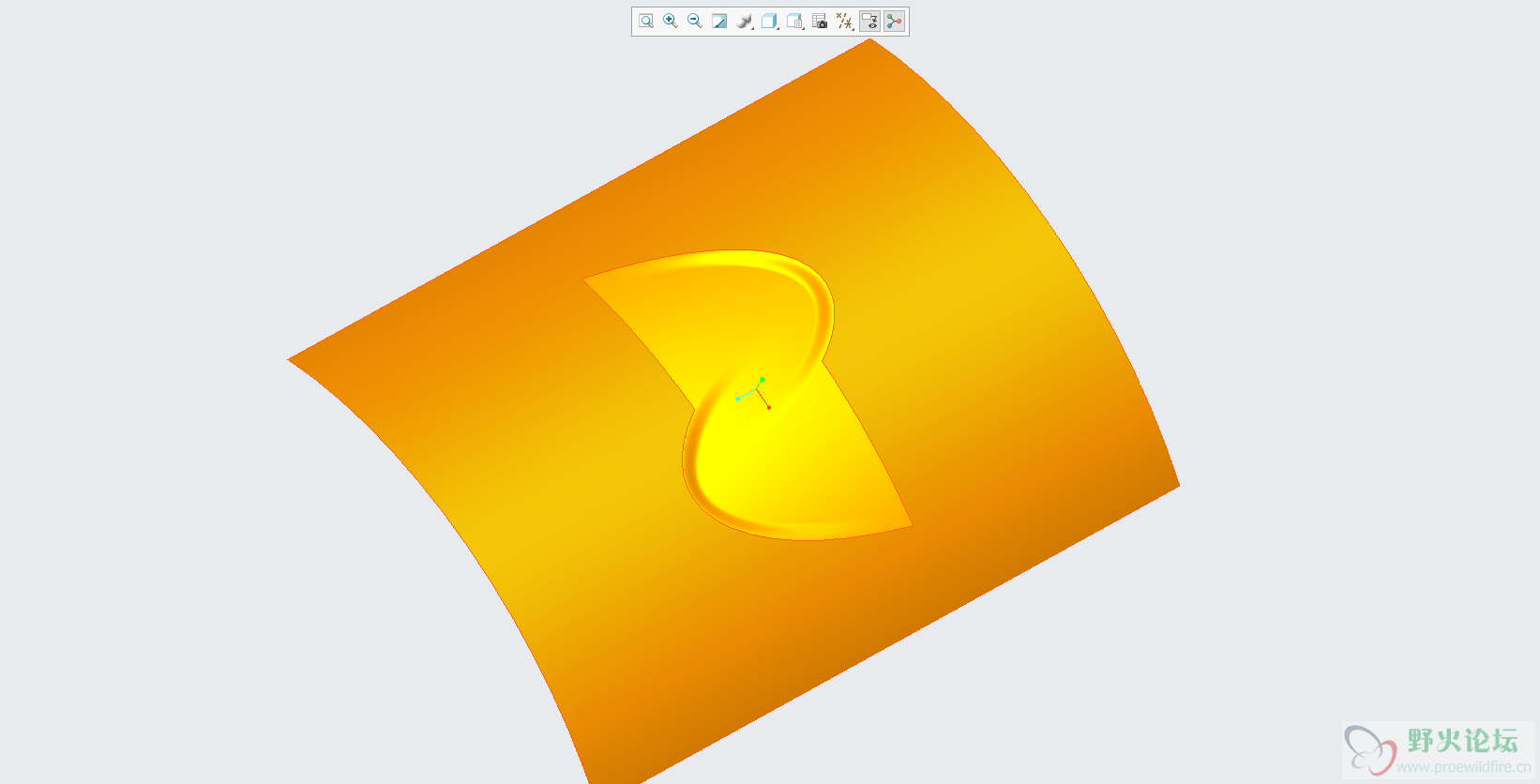

截面位置如下图所示,
原文件几百兆呢,而且是公司加密的,没法传上来

原文件几百兆,而且还是公司加密的,没法发出来,截面位置如下图所示

原文件几百兆,而且还是公司加密的,没法发出来,截面位置如下图所示
回复 支持 反对

使用道具 举报

44

主题

778

回帖

116

威望

讲师

Rank: 6Rank: 6

积分
1199

热心助人勋章希望之星勋章优秀会员勋章

QQ
发表于 2024-2-6 09:30 | 显示全部楼层
lvhao 发表于 2024-2-6 09:22
截面位置如下图所示,
原文件几百兆呢,而且是公司加密的,没法传上来

检查一下你的橘红色文件是不是以曲面的形式在组件中显示
我觉着这种可能性挺大的
没有模型 我很难给你具体的办法
冷眼一瞥, 生与死, 骑者, 且赶路!
回复 支持 反对

使用道具 举报

16

主题

68

回帖

0

威望

助工

Rank: 2

积分
95
 楼主| 发表于 2024-2-6 09:43 | 显示全部楼层
wanghenghui 发表于 2024-2-6 09:30
检查一下你的橘红色文件是不是以曲面的形式在组件中显示
我觉着这种可能性挺大的
没有模型 我很难给 ...

对了,是收缩包络后的曲面形式存在的,这种曲面模型占用存储很小
回复 支持 反对

使用道具 举报

44

主题

778

回帖

116

威望

讲师

Rank: 6Rank: 6

积分
1199

热心助人勋章希望之星勋章优秀会员勋章

QQ
发表于 2024-2-6 10:14 | 显示全部楼层
lvhao 发表于 2024-2-6 09:43
对了,是收缩包络后的曲面形式存在的,这种曲面模型占用存储很小

那就是的了 曲面就是这种显示
冷眼一瞥, 生与死, 骑者, 且赶路!
回复 支持 反对

使用道具 举报

16

主题

68

回帖

0

威望

助工

Rank: 2

积分
95
 楼主| 发表于 2024-2-6 10:21 | 显示全部楼层
wanghenghui 发表于 2024-2-6 10:14
那就是的了 曲面就是这种显示

啊,那就是说目前这种问题没有解决办了么
回复 支持 反对

使用道具 举报

44

主题

778

回帖

116

威望

讲师

Rank: 6Rank: 6

积分
1199

热心助人勋章希望之星勋章优秀会员勋章

QQ
发表于 2024-2-6 10:38 | 显示全部楼层
用元件显示或者简化表示
回复 支持 反对

使用道具 举报
